Замена подшипников ступицы ваз 2106

Замена ступичного подшипника ВАЗ-2106

Итак, на ВАЗ-2106 появилось предположение, что изношен данный элемент ступицы. Особенностью используемых конусных подшипников является возможность их подтяжки. Поэтому при выявлении люфта не стоит сразу проводить замену, для начала можно попробовать подтянуть его.

Для этого нужно поддомкратить авто, снять колесо и при помощи наставки и молотка сбить защитный колпачок ступицы. Затем нужно будет разогнуть завальцовку бурта ступичной гайки и головкой на 27 сорвать ее с места.

Далее гайку нужно по максимуму затянуть, а после на четверть оборота отвернуть. Для проверки потребуется обратно установить колесо на ступицу и затянуть хотя бы две гайки его крепления. Остается только проверить регулировку — повращать колесо (оно должно вращаться легко), а люфт должен исчезнуть. Если регулировка принесла результат, то бурт гайки снова завальцовывается и ставиться на место защитный колпачок.

Если же при начальной проверке состояния слышен хруст, то регулировка уже не поможет, поскольку элемент начал разрушаться, поэтому потребуется только замена.

Далее посмотрим, как производится замена данного элемента на ВАЗ-2106. Для выполнения работ понадобиться:

1. торцевые ключи или головки с воротками на «7», «12», «17» и «27»;
2. баллонный ключ;
3. пассатижи;
4. мощная плоская отвертка;
5. молоток;
6. наставка из мягкого металла;
7. тиски слесарные.

Для произведения замены, с поворотного кулака ВАЗ-2106 придется снять ступицу с диском тормозного механизма. Для этого нужно будет поддомкратить колесо, снять его с авто, сбить защитный колпачок, развальцевать бурт ступичной гайки.

Затем нужно будет выкрутить болты крепления тормозного суппорта и снять его с диска. Полностью демонтировать суппорт не нужно, достаточно снять его и подвесить на пружину стойки, чтобы тормозные патрубки не находились в натянутом состоянии.

Видео: Замена ступичного подшипника ваз 2106-классика

После нужно будет выкрутить ступичную гайку, отверткой поддеть и снять упорную шайбу, а также внутреннюю обойму внешнего подшипника.

Чтобы снять ступицу, следует хорошо взяться за диск и стянуть на себя. Если руками снять не получится можно аккуратно сбить ее молотком и деревянной наставкой, однако удары наносить нужно не по диску, а по ступице. Остальные работы производятся на снятом элементе.

Вначале нужно будет демонтировать обойму внутреннего подшипника и сальник. Затем отверткой следует извлечь разрезную дистанционную втулку.

Далее ступицу нужно зафиксировать в тисках так, чтобы сторона установки внешнего подшипника находилась вверху. Торцевым ключом на «7» или «12» (на старых моделях) следует выкрутить направляющие болты, а после снять со ступицы дистанционное кольцо, а затем тормозной диск.

Затем наставкой и молотком нужно будет выбить со ступицы наружные кольца подшипников. На этом разборка завершена.

Чтобы запрессовать новые наружные кольца, нужно воспользоваться тисками. При этом старые кольца применить в качестве наставок, а между наставками и губками тисков установить деревянные прокладки.

После запрессовки колец, нужно внутреннюю полость заполнить смазкой, поставить обойму внутреннего подшипника, а также разрезное кольцо и сальник. Далее сборка выполняется в обратной последовательности.

О приводном механизме

Для передачи крутящего момента валу трамблёра на «шестёрке» применяется косозубая шестерня, вращаемая цепью ГРМ (в просторечии – «кабанчик»). Поскольку элемент расположен горизонтально, а валик распределителя — вертикально, между ними стоит посредник — так называемый грибок с косыми зубьями и внутренними шлицами. Эта шестерёнка одновременно крутит 2 вала — масляного насоса и трамблёра.

Привод трамблёра состоит из двух передаточных шестерёнок с косыми зубьями

Оба передаточных звена – «кабанчик» и «грибок» рассчитаны на длительный срок службы и меняются в процессе капитального ремонта двигателя. Первая деталь снимается после разборки цепного привода ГРМ, вторая вытаскивается через верхнее отверстие в блоке цилиндров.

Трамблёр ВАЗ 2106, оснащённый контактным прерывателем, – довольно сложный агрегат, состоящий из множества мелких деталей. Отсюда ненадёжность в работе и постоянные сбои системы искрообразования. Бесконтактная версия распределителя создаёт проблемы гораздо реже, но по эксплуатационным характеристикам все равно недотягивает до современных модулей зажигания, в которых отсутствуют движущиеся детали.

Назначение и виды трамблёров

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

• в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
• поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
• автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Различные модификации «шестёрок» комплектовались разными типами распределителей:

1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Замена штуцера и башмака натяжения цепи ГРМ ВАЗ 2106

Для замены штуцера и башмака натяжения потребуется:

• новый натяжительный башмак для ВАЗ 2106 (стоит около 300 руб.);
• набор торцовых ключей;
• вороток-трещотка;
• набор рожковых ключей;
• стальная проволока диаметром 2 мм и длиной 35 см;
• отвёртка с плоским лезвием.

Порядок выполнения работ

Перед началом работ необходимо снять воздушный фильтр — без его демонтажа добраться до башмака натяжителя невозможно. Работы выполняются в следующем порядке.

1. Торцовой головкой на 14 откручиваются пять болтов крепления воздушного фильтра. Фильтр снимается.

2. Откручиваются шесть болтов крепления крышки блока цилиндров. Так как места для работы обычным воротком не хватает, используется торцовый ключ на 13 с трещоткой.

3. Рожковым ключом на 10 откручиваются две гайки крепления натяжительного штуцера, приводящего в движение башмак. Штуцер извлекается из своего посадочного места.

4. Длинной отвёрткой с плоским лезвием натяжительный башмак отодвигается в сторону.

5. Из стальной проволоки делается крючок длиной около 20 см, с помощью которого башмак натяжителя цепляется за проушину.

6. Ослабляются два болта крепления успокоителя цепи ГРМ.

7. Для ослабления цепи вал ГРМ проворачивается на четверть оборота. Для этого используется рожковый ключ на 17.

8. С помощью крючка из проволоки башмак натяжителя аккуратно вынимается из своей ниши.
9. Изношенный башмак натяжителя заменяется новым.
10. Сборка производится в обратном порядке.

Видео: замена натяжителя цепи ГРМ ВАЗ 2106

Ремонт башмака натяжителя цепи ГРМ ВАЗ 2106

Натяжительный башмак ВАЗ 2106 ремонту не подлежит. Если он ломается (например, из-за усталости металла), то сразу меняется на новый.

Если полимерное покрытие изношено, башмак натяжения меняется на новый

Поверхность башмака покрыта прочным полимерным слоем, который наносится производителем с использованием специального оборудования. Восстановить такое покрытие в гаражных условиях невозможно.

Замена стеклоподъемника «шестерки»

Как поставить стеклоподъемник на ваз 2106? Порядок замены изделия следующий:

• Разбираем дверь, где необходима установка стеклоподъемника взамен неисправного изделия;
• Демонтаж дефектного изделия начинаем со снятия крепежной планки стекла к тросику стеклоподъемника;
• Отводим тросик в положение, не препятствующее работе;
• Снимаем старый механизм стеклоподъемника ваз 2106;
• Проверяем ролики на свободное вращение, в случае стопорения при вращении их необходимо смазать литолом.

Важное дополнение:

1. Запрещается демонтировать скобу, фиксирующую тросик в катушке в собранной кондиции, иначе, если при смотанном состоянии катушки трос сойдет с роликов, то подъемный механизм даст сбой и восстановить его в прежней кондиции достаточно сложно.

2. При разматывании троса для установочных работ защелку трогать запрещено.

• Прикрепляем на штатные соединения стеклоподъемники на ваз 2106 и пропускаем тросик по роликам согласно схеме установки;
• В районе корпусной части подъемного механизма тросик должен перехлестываться, т. е. его участок, выходящий с нижней части барабана, направлен на ролик верхнего расположения, а с верхней части барабана на ролик донного расположения;
• Производим натяжку тросика на ролики, для чего ослабляем ролик снизу, подлежащий регулировке, и натягиваем его по прилагаемой схеме:

• Если размера тросика будет не хватать, то требуется натянуть его на 2 ролика и освободить защелку — фиксатор и без провисания поставить его на роликовые элементы;
• После установки стеклоподъемника натягиваем тросик без провисания, но и без особенной натяжки. В случае, если фиксаторное устройство не снималось, то теперь его можно освободить.
• При закреплении ручек стеклоподъемников ваз 2106 вращаем подъемный механизм стеклоподъемника, при этом вся система должна вращаться плавно, без толчков и заеданий. Теперь переводим стекло в нижнее положение, опускаем стеклоподъемники, прикрепляем тросик к планке.

Процедуру снятия и монтажа стеклоподъемника на ваз 2106 на видео ролике можно посмотреть на нашем интернет — ресурсе.

Как часто требуется проводить натяжение

В процессе эксплуатации цепь подвергается большим нагрузкам, поэтому ее ресурс составляет 60-80 тысяч км. Регулировка же должна осуществляться через каждые 15 тысяч км, но если водитель обнаруживает раньше, что что-то начало греметь при работе двигателя, то следует провести ее диагностику. Прежде чем осуществлять натяжение, требуется проверить ее исправность.

Осуществлять проверку натяжения требуется так же в случае, когда производился ремонт ГРМ на ВАЗ 2107 или в случае, когда после натяжения все еще наблюдается стук изделия. Стук, а точнее, шелест цепи отличить не составит труда даже малоопытному водителю. Этот шелест отчетливо слышно, если поднять капот и послушать работу мотора на холостых оборотах. Если добавить газ, то шелест исчезает, что собственно и говорит о том, что пришла пора натянуть цепь ГРМ. Для этого применяется натяжитель цепи ГРМ, которые бывают различных видов: автоматические и механические.

Пошаговая инструкция по натяжке

Теперь уделим внимание вопросу о том, как правильно натянуть цепь механизма ГРМ на ВАЗ 2107. Первоначально стоит отметить, что механизм ГРМ на автомобилях ВАЗ 2107 с системой подачи топлива инжектор и карбюратор абсолютно идентичны

Натяжка на ВАЗ 2107 выполняется в следующей последовательности:

1. Автомобиль ставится на ровную поверхность, включается “нейтраль”, фиксируются колеса.
2. Ослабляется шляпка натяжителя (ключем на 13), расположение которого находится возле помпы.

3. Осуществляется проворачивание коленвала на 2 оборота по часовой стрелке, для чего используется спец-ключ(на фото).

4. После этого натяжитель затягивается до отказа.
5. Далее запускаем мотор, и слушаем осталось ли лязгонье.
6. Если исчезло, значит цепь натянута. Если осталось – рекомендуем повторить процедуру с пункта №2.

В случае если выполненные действия не увенчались успехом, и шум остался, придется прибегнуть к выполнению визуального осмотра механизма ГРМ, а для этого придется разбирать двигатель.

Проверка натяжения

Цепь ВАЗ 2107 располагается в передней части мотора. Ее не видно, так как ее закрывает крышка головки блока цилиндров и сам блок. Прежде чем начинать разборку двигателя ВАЗ 2107, требуется разобраться с особенностями визуального осмотра и проверки ее натяжения. Проверку натяжения цепи рационально осуществлять только в случае, когда обычная ее натяжка не помогла решить проблему.

Чтобы визуально проконтролировать натяжение цепи ГРМ ВАЗ-2107, требуется первоначально снять корпус воздушного фильтра, затем крышку головки блока цилиндров. Для этого понадобится ключ на «10», с помощью которого требуется вывинтить 8 крепежных гаек.

После снятия крышки клапанов появляется доступ к верхней части изделия. Тут нужно осмотреть башмак натяжителя и успокоитель на целостность, а после этого уже выполнять проверку цепного механизма при помощи рук, а если не получается, можно воспользоваться монтировкой или большой отверткой.

Монтировку требуется установить таким образом, чтобы она стала между цепным механизмом и корпусом блока. В итоге получаем рычаг, которым и осуществляется проверка натяжения цепи на автомобиле ВАЗ 2107. Если она легко прогибается, то требуется регулировка ее натяжения или замена. Идеальным считается натяжение, при котором изделие не прогибается и натянуто, как струна.

https://youtube.com/watch?v=L27fdFKEj-U

Ремонт натяжителей ВАЗ 2107 не осуществляется, поэтому изделие придется заменить новым. Замена требуется редко, но лучше всего для этого подходит автоматический натяжитель АНЦ «Пилот». После его установки вы надолго забудете о шуме и лязге двигателя. Но если автоматический натяжитель у вас уже установлен, и при этом двигатель застучал или шумит цепь, то проводить регулировку не имеет смысла. Придется сразу осуществляется разборку и замену деталей механизма ГРМ.

Как заменить ремень генератора

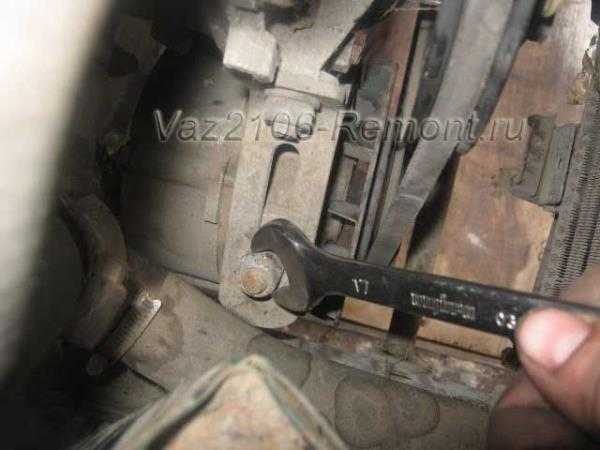

Для того, чтобы выполнить эту процедуру, необходимо открутить верхний болт крепления генератора, который выполняет роль натяжителя.

Отворачивать до конца его не нужно, достаточно сделать пару оборотов гайки, чтобы ослабить натяжение. Далее нужно подлезть под машину и с низу ослабить гайку крепления, предварительно ее можно побрызгать проникающей смазкой:

После того, как нижнее крепление ослаблено, можно приступать к дальнейшим действиям. Теперь берем рукой за верхнюю гайку генератора и стараемся сдвинуть его в правую сторону, тем самым ослабляя натяжение до минимума.

Теперь обратите внимание на фотографию ниже. Именно при таком положении верхнего крепления генератора относительно натяжителя ремень довольно просто снимается со шкивов:

Убеждаемся в том, что ремень достаточно ослаблен и снимаем его со шкива помпы (водяного насоса) ВАЗ 2106:

Теперь он легко снимается с остальных шкивов и после этого можно сразу устанавливать новый в обратной последовательности.

Подготовка и разборка узла

Передние подшипники качения — роликовые, конусного типа, состоящие из двух частей: внешней и внутренней. Изделия хорошего качества продаются в комплекте с необходимым количеством смазки и двумя зажимными гайками. Гайки различаются своей резьбой, на одной она левосторонняя, на другой — правосторонняя, первая подойдет к оси правой цапфы, вторая — к левой.

Производителю неизвестно, на каком из колес будет производиться замена, поэтому он и комплектует изделие обеими гайками. Дополнительно нужно приобрести сальник, который стоит в задней части ступицы и не позволяет вытекать смазке. Выполнять работу можно на ровной площадке, зафиксировав автомобиль ручным тормозом, чтобы он не откатывался.

Перед тем как поднять машину домкратом, надо вытащить металлический пыльник, закрывающий гайку ступицы и ослабить последнюю ключом на 27 мм. Затем ослабляются колесные болты, авто поддомкрачивается и колесо снимается. Следующий этап — снятие тормозного суппорта, который крепится к цапфе 2 болтами, их нужно выкрутить, снять деталь и отодвинуть в сторону.

Рекомендуется предварительно извлечь из суппорта тормозные колодки, тогда его проще будет ставить обратно.

Теперь можно до конца выкрутить гайку, вытащить шайбу и снять ступицу с оси цапфы руками. После этого нужно со всех деталей удалить старую смазку, она содержит металлическую стружку.

Неполадки сцепления

Сцепление ВАЗ 2106 хоть и редко, но всё же доставляет проблемы владельцам этого автомобиля. Неисправности могут быть различного характера и проявляются они также по-разному. Рассмотрим их подробнее.

Утечка тормозной жидкости

Рабочей средой механизма сцепления «шестёрки» является тормозная жидкость, что иногда приводит к возникновению некоторых проблем:

• утечка жидкости из-за повреждения шланга между главным и рабочим цилиндром. Соединительный элемент может прийти в негодность при установке некачественного изделия или в результате старения резины. Для устранения неисправности шланг потребуется заменить;

• разгерметизация ГЦС. Герметичность в цилиндре обеспечивается за счёт манжетных уплотнений, которые со временем стираются, грубеют, в результате чего начинают пропускать жидкость. Выходом из ситуации является замена манжет с последующей прокачкой системы.

Ведёт сцепление

Такое понятие, как «сцепления ведёт», применяется в том случае, когда механизм выключается не полностью. Это может происходить по нескольким причинам:

• повредился ведомый диск, из-за чего появилось торцовое биение. Наиболее правильное решение — заменить деталь;
• образовались трещины на накладках ведомого диска. Появление изъянов отражается на невозможности своевременно включить сцепление. В этом случае следует заменить полностью диск либо сами накладки;
• заклёпки фрикционных накладок вышли из строя. При износе заклёпок фиксация накладок ослабевает, что приводит к появлению проблем во время отключения сцепления и повышенному износу самих накладок;
• в гидравлическую систему попал воздух. «Лечится» проблема путём прокачки жидкости;
• перекос корзины. Неисправность хоть и редкая, но при её возникновении придётся приобретать новый нажимной диск.

Буксует сцепление

При возникновении пробуксовки сцепления механизм срабатывает не полностью, а происходит это по следующим причинам:

• на фрикционные элементы ведомого диска попало масло. Придётся снять КПП и разобрать механизм сцепления для очистки накладок уайт-спиритом;
• засорилось компенсационное отверстие в ГЦС. Для устранения проблемы потребуется снять цилиндр, удалить засор, после чего промыть изделие в керосине;
• подгорели фрикционные накладки. Устраняется неисправность заменой ведомого диска.

Попадание масла на ведомый диск может привести к пробуксовке сцепления и его работе рывками

Скрипит педаль сцепления

Педаль может скрипеть по причине отсутствия смазки во втулках либо при износе самих втулок. Для устранения неполадки педаль потребуется снять, проверить втулки на предмет износа, если нужно заменить и нанести смазку.

При износе втулок педали сцепления или отсутствии в них смазки, педаль может скрипеть

Шум при отжатии педали сцепления

На ВАЗ 2106 шум при отпускании педали сцепления может появиться по следующим причинам:

• неисправность подшипника на первичном валу КПП. Проявляется неполадка в виде характерного треска в момент отпускания педали сцепления. Подшипник в этом случае придётся заменить;
• износ выжимного подшипника. Деталь выходит из строя по причине отсутствия смазки, которая со временем выдавливается. Для устранения неисправности подшипник подлежит замене.

Шум при нажатии на педаль сцепления

Сцепление может шуметь и при воздействии на педаль. Причины могут быть следующими:

• потеря жёсткости или поломка пружин ведомого диска. Это приводит к появлению вибраций, которые не могут быть погашены своевременно. Решением проблемы является замена ведомого диска;

• повреждение выжимного подшипника или корзины.

Педаль проваливается

Бывают случаи, когда на ВАЗовской «шестёрке» после надавливания на педаль сцепления она не возвращается в начальное положение. Причин такого явления немного:

• попадание воздуха в систему гидропривода. Педаль в этом случае «падает» после нескольких нажатий, поэтому систему придётся прокачать;
• спала пружина, отвечающая за возврат педали. Необходимо проверить пружину, а при необходимости заменить её.

Установка и регулировка новых деталей

Внутренности наружного подшипника извлекаются, из открывшегося отверстия удаляется старая смазка. Чтобы достать внутренности второй детали, потребуется вытащить сальник, поддев его монтажной лопаткой или мощной плоской отверткой. Внутреннюю поверхность ступицы вместе с оставшимися в ней обоймами рекомендуется промыть бензином или соляркой. Последовательность дальнейших работ.

1. 1. Положив ступицу на 2 деревянных доски, с внутренней стороны приставить к обойме пробоец или другой металлический стержень с заостренным концом. Легко ударяя молотком, выбить деталь наружу. В процессе пробоец нужно перемещать, чтобы обойма выходила равномерно. Перевернуть ступицу и выполнить ту же операцию с другой стороны.
   2. Теперь нужно изучить состояние поверхности посадочных мест ступицы. Если видны следы проворачивания обойм, следует задуматься о ее замене. Есть возможность несколько продлить «жизнь» ступице, для этого применяют старый дедовский метод. Следует сделать на поверхности посадочных мест небольшие насечки керном или зубилом. После запрессовки обойм они плотно сядут на эти неровности и какое-то время проворачиваться не будут.

Схема ступицы: 1. Сепаратор наружного кольца с роликами и внутренним кольцом 2. Наружное кольцо наружного подшипника 3. Ступица 4. Наружное кольцо внутреннего подшипника 5. Сепаратор внутреннего подшипника с роликами и внутренним кольцом 6. Сальник

1. Новые обоймы покрыть тонким слоем густой смазки, после чего одну из них вложить в отверстие без перекосов. Сверху наставить старую деталь того же размера и легкими ударами молотка плашмя запрессовать обойму в посадочное место. Повторить операцию с другой стороны ступицы.
2. Тщательно смазав ролики, вложить подшипник в запрессованную обойму. Начинать нужно с внутренней стороны ступицы. Следом установить сальник таким же образом, как описано в п.3. Тщательно смазать и вложить второй подшипник, обе детали обильно покрыть густой смазкой. Вытереть обе рабочие поверхности тормозного диска от смазки и надеть ступицу на ось цапфы. Закрутить гайку крепления, слегка поджать ее ключом.

Дальнейшая сборка осуществляется в обратном порядке, после ее окончания передняя ступица ВАЗ 2106 затягивается гайкой с небольшим усилием. Проверить правильность регулировки можно, подергав подвешенное колесо руками за его верхнюю и нижнюю части.

При этом должен ощущаться маленький люфт, подшипник нельзя затягивать «намертво». Гайку после затяжки необходимо накернить острой частью молотка, наставив ее на бортик гайки напротив паза в оси цапфы. Ударом по нему вторым молотком делается углубление, не позволяющее гайке крутиться самостоятельно.

Проверка состояния подшипника

Произвести проверку состояния подшипника передней ступицы не так уж и затруднительно. Всего лишь нужно поддомкратить переднее колесо, где предположительно изношен подшипник. Если авто переднеприводное, КПП нужно установить в нейтральное положение, а под задние колеса кинуть упоры и поставить авто на ручник. У заднеприводных авто используется и коробка (устанавливается 1 передача) и ручник.

Поддомкраченное колесо руками нужно взять в верхней части и в нижней, и качающими движениями на себя проверить наличие люфта. В подшипнике с нормальным состоянием никакого люфта присутствовать не должно, даже малейшего.

Дополнительно нужно колесо раскрутить вокруг оси. Колесо должно вращаться легко, наличие каких-либо заеданий, а также небольшого хруста или шума будет сигнализировать о том, что нужна замена подшипника передней ступицы.

Видео: Диагностика подшипника передней ступицы Ваз.

При наличии соответствующего оборудования произвести замену можно и в гаражных условиях, но предварительно нужно приобрести новый подшипник, а также сопутствующие запчасти (ступичная гайка, сальник, стопорные кольца).

Что касается самих подшипников, то на разных авто они отличаются. К примеру, на ВАЗ-2106 спереди установлено два конусных роликовых подшипника, а вот на Chevrolet Aveo — двухрядный шариковый радиально-упорный подшипник.

Из-за различий используемых данных элементов работы по их замене производятся несколько по-разному. Поэтому рассмотрим, как производится замена подшипника передней ступицы на указанных выше моделях.

Последовательность работ

Имея все необходимое, можно приступать к работам.

На карбюраторном автомобиле.

Далее разберем, как производится замена цепного привода на ВАЗ-2107, с карбюраторной системой питания.

ВАЗ-2107 устанавливается на ровную площадку или в гараж, и обездвиживается при помощи противооткатных опор и ручника.

Чтобы обеспечить хороший доступ ко всем необходимым элементам, желательно снять радиаторную решетку, слить жидкость и демонтировать сам радиатор.

Можно этого и не делать, но удобство выполнения работ при этом значительно ухудшится. Если имеется защита поддона – ее тоже придется демонтировать.

Затем послабляется и снимается ремень привода генератора. Далее потребуется демонтаж приводного шкива помпы.

Также с двигателя демонтируется клапанная крышка, обеспечивая доступ к звездочке распределительного вала.

Далее производится установка всех регулировочных меток. Для этого нужно проворачивать коленчатый вал, пока не совпадут метки на звездочке распредвала с отливом на головке.

При этом метка на шкиве коленвала должна совпасть с нижней из трех нанесенных меток на крышке привода. Нужная метка является самой длинной.

После этого специальным ключом отворачивается гайка крепления шкива коленчатого вала, и этот шкив снимается.

Также отворачивается болт крепления звездочки распредвала, предварительно отогнув лепестки стопорной шайбы этого болта отверткой.

Чтобы легко отвернуть этот болт, коробку передач нужно установить на 4 передачу. Перед снятием звездочки нужно еще раз проверить совпадение меток. Сняв звездочку цепь лучше держать натянутой. Для этого из проволоки делается крючок и цепь им подвешивается.

Далее с двигателя демонтируется натяжитель.

Более подробно об этом читайте здесь.

После этого можно приступать к снятию крышки. Для этого нужно отвернуть три болта крепления поддона к крышке, а также гайки и болты ее крепления в передней части мотора.

Аккуратно поддев ее отверткой, отделяем ее от картера и снимаем, после чего появиться доступ к ко всем звездочкам, которые приводит в движение цепь.

Перед снятием остальных звездочек желательно нанести метки на них и картер, что позволит при сборке не нарушить их положение.

Ключом на 17 отворачивается болт крепления звездочки вала вспомогательных агрегатов, после чего она снимается.

Затем тем же ключом отворачивается болт крепления башмака натяжителя, после чего он извлекается.

Чтобы снять цепь со звездочки коленчатого вала нужно будет открутить ограничительный палец, установленный внизу. После этого появится возможность полного извлечения цепи.

Установка новой цепи и сборка производятся в полной обратной последовательности. При этом нужно внимательно следить за совпадением всех меток.

Особенно это касается звездочки вала вспомогательных агрегатов, если нарушить его положение, после сборки понадобится устанавливать зажигание.

После окончательной сборки нужно будет провести натяжку цепи, а также сверку совпадения всех меток путем проворота коленчатого вала несколько раз, до следующего совпадения меток.

Особенности замены на инжекторном двигателе.

Это описана последовательность замены на карбюраторном авто. Но последние версии ВАЗ-2107 уже шли с инжекторной системой питания.

Однако разницы в последовательности работ по замене на этом двигателе не отличается от карбюраторной за исключением надобности снятия датчика положения коленчатого вала в процессе подготовительных работ.

Какого размера должен быть ремень генератора?

Ремень служит связующим звеном между коленвалом и валом генератора, который обеспечивает выработку электроэнергии для автомобиля. Если он оборвется, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

Ремни оцениваются по следующим параметрам:

• профилю;
• длине;
• ширине;
• толщине.

Существует три их вида:

• зубчатые,
• поликлиновые;

• клиновые.

  Виды резиновых расходников

Оригинал на ВАЗ 2106 имеет размер 10×944 с углом клина 39 градусов. Он легко устанавливается и регулируется. Покупать следует оригинальные изделия. Некачественные могут не отвечать требуемым размерам, растягиваться во время эксплуатации, что скажется на мощности силового агрегата. Эти изделия относятся к расходным материалам, которые рекомендуется менять через каждые 15 тысяч или при обнаружении дефектов.
