Замена резонатора lada 2103 (ваз 2103) своими руками

Проверка шатунно-поршневой группы двигателя ВАЗ

Перед проверкой шатунно-поршневой группы снимают с поршня кольца и очищают его от нагара. Удаляют отложения из смазочных каналов. Затем проверяют, нет ли на деталях повреждений. Трещины любого характера на поршне, поршневых кольцах, пальце, шатуне и его крышке недопустимы. В этом случае детали заменяют.

Проверяют посадку поршневого пальца в поршень, вставляя отобранный поршневой палец, предварительно смазанный моторным маслом, в отверстие бобышки поршня Посадка считается нормальной, если поршневой Палец входит в отверстие от простого нажатия большою пальца руки и не выпадает из бобышки, если держать поршень с поршневым пальцем в вертикальном положении. При выпадении пальца из бобышки его заменяют пальцем следующей категории. Если в поршне был палец 3-й категории, то в этом случае заменяют поршень с пальцем.

Зазоры по высоте между канавками и кольцами проверяют набором щупов, устанавливая кольцо в соответствующую канавку.

Зазор в замке колец проверяют, вставляя их в калибр, имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском ±0,003 мм. Для этой цели можно использовать калибр А.96137 (для двигателей 2103 и 2101) или 67.8125.9501 (для двигателей 2106 и 21011)

При замене поршней подбирают их по массе, так как поршни одного двигателя не должны отличаться более чем на 2,5 г. В том случае, если нет комплекта поршней одной группы по массе, можно подогнать ее, удаляя металл напильником или фрезой равномерно с двух сторон на нижней наружной стороне бобышек под поршневой палец. Съем металла не должен превышать 4,5 мм по высоте относительно номинальной высоты поршня (59,4 мм), а по ширине ограничиваться диаметром 66,5 мм (70,5 мм для двигателей 2106 и 21011).

В начало страницы

https://youtube.com/watch?v=aLocRTxOKLw

Источники

http://autoremka.ru/dvigatel/zamena-porshnevyx-kolec-vaz-2107.html
http://remont-vaz2106.ru/zamena-porshnej-i-porshnevyx-kolec-vaz-2107
http://vaz-2101-07.ru/1_dvigatel/31.html

Регулировка клапанов на автомобиле ВАЗ-2103 своими руками

Следует сразу отметить, что ничего особо сложного в данной процедуре нет. Соответственно, отрегулировать клапаны на «тройке» вполне можно и самостоятельно, без визита в автосервис. Тем не менее определенные знания здесь все-таки нужны — в частности правильный порядок действий и еще несколько важных моментов. Перед тем как приступать непосредственно к работе, следует подготовить необходимые для этого инструменты. Здесь вам понадобятся:

ключи — гаечные рожковые, свечной, для поворота коленвала;
специальный щуп толщиной 0,15 миллиметра — с его помощью проверяется зазор;
линейка;
маркер.

Работа лучше всего выполнять, когда автомобиль стоит на ровной поверхности. Перед тем как приступать к регулировке, дайте двигателю остыть, поскольку в ином случае зазоры будут выставлены неправильно. Чтобы получить доступ к клапанам, нужно будет сперва снять корпус воздушного фильтра.

Никаких затруднений на данном этапе возникнуть не должно. Далее можно снимать крышку клапанов.

Теперь следует выкрутить свечи. Это нужно для того, что не прилагать особых усилий, проворачивая коленвал. При этом свечные отверстия лучше прикрыть специальными заглушками, чтобы в процессе работы ничего туда случайно не уронить. Теперь нужно обязательно проверить натяжение приводной цепи. Это очень важный момент. К регулировке клапанов можно приступать только лишь в том случае, если цепь натянута правильно.

Все перечисленные выше действия — это, по сути, подготовительный этап. После его завершения можно приступать к основной процедуре. Здесь нужно строго соблюдать определенную последовательность действий. В первую очередь устанавливаем верхнюю мертвую точку на 1-м цилиндре. Для этого следует провернуть коленвал до тех пор, пока не совпадут метка его шкива с самой длинной отметиной на крышке привода. Это еще не все. Нужно также проверить совпадение метки, имеющейся на звездочке распредвала и отлива крышки.

Убедившись, что все в порядке, приступаем к следующему этапу. В первую очередь проверяем зазор на 8-м и 6-м клапанах. Определить где какой несложно. В частности, 8-й клапан является наиболее отдаленным от звездочки распределительного вала. Теперь нам пригодиться приготовленный ранее щуп. Его следует вставить между рокером и кулачком распределительного вала. Регулировка нужна в случае, если щуп не проходит между ними, или ходит слишком свободно. Если никаких проблем здесь нет, то щуп, вставленный между рокером и кулачком распредвала, будет ходить с небольшим натягом.

Если с последним вариантом все ясно, то непосредственно процесс регулировки следует рассказать подробнее. Для этого сперва нужно ослабить стопорную гайку рокера — для этого нам понадобиться ключ на 17. Далее нужно прокрутить регулировочный винт. Делается это с помощью ключа на 13. Здесь нам нужно добиться, чтобы щуп ходит с заметным усилием.

Достигнув желаемого результата, можно затягивать стопорную гайку. При этом не забывайте удерживать ключом регулировочный винт. После того как гайка затянута, проверьте еще раз зазор.

Теперь можно переходить к следующему этапу, нам нужно провернуть коленвал на 180 градусов. Чтобы работать было удобнее, нанесите на шкиве дополнительную отметину, воспользовавшись предварительно приготовленными маркером и линейкой. Делается она строго напротив метки, установленной перед началом работы. Проворачиваем коленвал и регулируем зазор на 7-м и 4-м клапанах. Процедура здесь аналогична предыдущей. В принципе, алгоритм дальнейших действий такой же. Проворачиваем коленвал на 180 градусов, проверяем и регулируем зазор на 3-м и 1-м клапанах. Вот практически и все. Еще раз проворачиваем коленвал, и выставляем зазор на оставшихся двух клапанах, то есть, на 5-м и 2-м. После этого остается лишь установить на место ранее снятые детали. Сборка осуществляется в порядке, обратном демонтажу. Как видим, ничего особо сложного здесь действительно нет — просто придется потратить немного времени и сил.

Думаю, что не стоит лишний раз говорить о необходимости в регулировке клапанов с определенным периодом. Конечно, не каждый владелец ВАЗ 2107 готов сделать это самостоятельно, но на самом деле в этой процедуре нет особых сложностей. Специально на сайте zarulemvaz.ru я выкладываю свое руководство, так сказать, сделанное на личном опыте и примере собственного автомобиля.

Разумеется, что предварительно необходимо будет выполнить такие процедуры, как:

Снятие корпуса воздушного фильтра, и подробнее об этом написано в статье по замене карбюратора на ВАЗ 2107
Снятие клапанной крышки

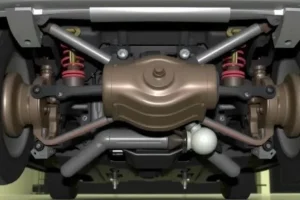

Глушитель ВАЗ 2106

На сегодняшний день глушители на «шестёрку» можно купить двух вариантов: штампосварные и закатные.

Штампосварной глушитель можно считать классическим вариантом, так как именно такие модели и устанавливались на все старые автомобили. Суть такого глушителя в его производстве: две половины корпуса свариваются между собой, потом к корпусу приваривается труба. Технология очень проста, поэтому устройство стоит недорого. Однако именно из-за наличия сварных швов штампосварной «глушак» прослужит от силы лет 5–6, так как швы быстро разъест коррозия.

Изделия, изготавливаемые по традиционной технологии, имеют доступную стоимость

Закатной глушитель долговечнее, может прослужить до 8–10 лет. Технология его производства более сложна: лист металла оборачивается вокруг внутренней части глушителя. Технология делает производство более дорогостоящим.

Современная закатная технология позволяет изготавливать качественные и долговечные глушители

Какой глушитель поставить на «шестёрку»

Выбор глушителя — дело не простое. В автомагазинах и на автомобильном рынке продавцы предложат самые разные модели глушителей, причём по довольно-таки привлекательным ценам:

глушитель ИЖ от 765 р;
глушитель NEX от 660 р;
глушитель АвтоВАЗ (оригинальный) от 1700 р;
глушитель Элит с насадками (хром) от 1300 р;
глушитель Термокор NEX от 750 р.

Разумеется, лучше всего потратиться на оригинальный глушитель АвтоВАЗа, хотя он в 2–3 раза дороже остальных моделей. Однако и служить он будет в разы дольше, так что водитель может сам решить для себя: купить дорогой и надолго или приобрести дешёвый глушитель, но менять его каждые 3 года.

Оригинальные глушители предпочтительнее для ВАЗ 2106, так как служат дольше и не предоставляют водителю дополнительных проблем, связанных с обслуживанием

Неисправности и ремонт резонатора

К неисправностям резонатора относят:

биение трубы о выступающие части кузова и другие элементы;
прогорание торцевой части бачка в месте сварки корпуса и трубы;
прогар корпуса или внутреннего перфорированного канала;
выход отработанных газов через стыки крепления.

Надоедливый стук, доносящийся из-под днища авто, обычно является следствием биения болтающейся выхлопной трубы о кузов и другие узлы. Причиной этого являются резиновые крепления, которые со временем изнашиваются и растягиваются и при движении не могут обеспечить жёсткую фиксацию выпускного тракта. Проблема решается заменой этих креплений.

Черная копоть указывает на прогорание бачка резонатора

Другие неполадки устраняются следующими способами:

Прогар боковой части резонатора можно заварить. Для этого снимать трубу необязательно. Опытный сварщик сделает работу на месте, закрыв кузов листом асбеста.
Если наблюдается выход отработанных газов через стыки выхлопной системы, следует сильнее затянуть крепёжный хомут или фланец. Также можно ослабить крепление, плотнее подогнать детали друг к другу и заново затянуть хомут.
При прогорании корпуса или внутреннего канала обычно резонатор меняют на новый. Если свищ небольшой, можно попробовать его заварить, не снимая с автомобиля.

Автолюбители, имеющие опыт сварочных работ, могут изготовить бачок резонатора своими руками. Для этого следует:

Демонтировать резонатор с автомобиля.
Аккуратно разрезать корпус болгаркой.
Снять все размеры (диаметр канала и отверстий, габариты корпуса).
Изготовить по снятым размерам новый бачок.
Приварить к новому бачку старые трубы.
Установить новый резонатор на автомобиль.

Резонатор — что это такое

Резонатором называется основной глушитель (обычно он имеет вид самой широкой трубы в системе выхлопов ВАЗ). Основная задача этого элемента — своевременно выводить отработавшие газы из системы, чтобы освободить место для новых.

Считается, что от качества работы резонатора и зависит вся полезная мощность мотора. Поэтому резонатор на ВАЗ 2106 располагается сразу же за прямотоком, чтобы принимать на себя основной поток горячих газов.

Резонатор Евро 3

С развитием автомобилестроения развивались и глушители. Так, резонатор класса ЕВРО 3 для ВАЗ ничем не отличается от ЕВРО 2, однако для оптимизации работы мотора в нём есть специальное отверстие для установки лямбда-зонда. То есть резонатор ЕВРО 3 считается более функциональным и современным.

На первых моделях ВАЗ 2106 резонатор отсутствовал

Таким образом, глушитель на ВАЗ 2106 нуждается в особом внимании со стороны водителя. Конструкция является крайне недолговечной, поэтому лучше периодически загонять авто на яму и осматривать все элементы выхлопной системы, чем оказаться в дороге с прогнившей трубой.

Устройство и работа выхлопного тракта

Система выпуска отработанных газов включает 3 основных элемента (начиная от силового агрегата):

двойная приёмная труба, на водительском жаргоне – «штаны»;
средняя секция, снабжённая одним либо двумя резонаторными бачками;
последняя секция — основной глушитель.

3 секции выхлопной системы соединяются с помощью хомутов

Количество резонаторов средней части тракта зависит от типа двигателя, установленного на ВАЗ 2107. Если машина комплектовалась мотором 2105 рабочим объёмом 1,3 л, на секции предусматривался 1 бачок (модификация ВАЗ 21072). Авто с силовыми агрегатами 1,5 и 1,6 л (ВАЗ 2107—21074) комплектовались трубами на 2 резонатора.

Длина элемента одинакова для всех карбюраторных модификаций ВАЗ 2107, но на машинах с более мощными моторами 1,5 и 1,6 л предусмотрено 2 резонаторных банки

На ВАЗ 2107 с двигателем 2105 нежелательно ставить секцию на 2 бачка — это снижает мощность силового агрегата. Мечтая о тихой работе мотора 1,3 л, лично пробовал менять 1-бачковый резонатор на 2-бачковый. Снижения звука выхлопа не заметил, а вот падение тяги при нагрузке ощутил явственно.

Весь тракт крепится в 5 точках:

фланец «штанов» прикручен к отводящему коллектору 4 бронзовыми гайками М8;
конец приёмной трубы крепится к кронштейну на коробке передач;
плоский бачок глушителя зацеплен 2 резиновыми подвесами;
выходная труба глушителя зафиксирована с помощью резиновой подушки, прикрученной к металлической скобе кузова.

Принцип работы тракта довольно прост: выталкиваемые поршнями газы проходят через коллектор и «штаны», затем попадают в резонаторную секцию. Там происходит предварительное подавление звуковых колебаний и снижение температуры, после чего продукты горения поступают в основной глушитель. Последний максимально снижает уровень шума и выбрасывает газы наружу. Теплоотдача и охлаждение дыма происходит по всей длине выпускных элементов.

На инжекторной «семёрке» газы проходят дополнительную очистку в катализаторе

На «семёрках» с инжектором конструкция выхлопа дополнена каталитическим нейтрализатором и кислородными датчиками. Элемент расположен между приёмной трубой и второй секцией, способ соединения — фланцевый. Катализатор очищает дымовые газы от токсичных соединений (окиси азота и углерода), а лямбда-зонды информируют электронный блок управления о полноте сгорания топлива по содержанию свободного кислорода.

Как отремонтировать глушитель своими руками

Прежде чем приступать к ремонту глушителя, нужно оценить целесообразность этих действий. Не каждый автовладелец обладает навыками работы со сварочным аппаратом. К тому же, не всегда глушитель можно хорошо отремонтировать — в случаях сильного прогара лучше всего сразу менять его на новый.

Причины выхода из строя

Чаще всего глушители на ВАЗ 2106/2107 теряют свою работоспособность по следующим причинам:

механические повреждения во время езды по неровным дорогам, удары;
быстрые перепады температурных режимов, особенно в зимнее время, когда снаружи холодно, а внутри корпуса из-за выхлопов очень высокие температуры;
примеси в бензине, которые выходят вместе с выхлопными газами и влияют на состояние металлических поверхностей глушителя.

Эксплуатация авто с такими повреждениями глушителя небезопасна

Однако насколько срочно нужно проводить ремонт глушителя, если вы вдруг заметили какие-то повреждения в его корпусе или чёрные выхлопы из трубы? Чем может грозить эксплуатация «Жигулей» с прогоревшим или деформированным глушителем?

Во-первых, если в корпусе любого элемента имеются отверстия, то выработанные газы будут поступать в салон. Главная опасность состоит в том, что выхлопы не имеют цвета и запаха и почувствовать их невозможно. При этом водитель начинает испытывать головные боли, тошноту и головокружение. Если находиться в салоне автомобиля с заведённым мотором длительное время, то можно потерять сознание и даже умереть.

Во-вторых, если выхлопная система не работает в штатном порядке, то снижается мощность двигателя. Это бывает особенно заметно при разгоне, старте с места или обгоне.

В-третьих, при неисправном «глушаке» мотор начинает потреблять очень много бензина. Небрежность автовладельца приведёт к тому, что глушитель будет работать всё хуже и хуже, а литраж на 100 км пути увеличиваться.

Как заварить глушитель

Чаще всего глушитель теряет свою герметичность, а потому не может выполнять работу в нормальном режиме. При этом дыры могут появляться как на самих трубах, так и на сварных швах.

Рекомендуется зачистить сварной шов и закрасить место работы термостойкой краской

Использование сварочного аппарата и металлических заплаток можно считать самым надёжным способом ремонта глушителей.

Для того чтобы заварить «глушак», нужно подготовить электроды подходящего размера (всё зависит от того, насколько большое отверстие прожжено в глушителе) и лист металла необходимой величины. После чего рекомендуется выполнять сварку максимально удалённо от края отверстий, так как истончившиеся края металла могут быстро разрушиться:

Очистить рваные края глушителя от ржавчины и пыли.
Обезжирить металл растворителем.
Приложить металлическую заплатку к корпусу и прихватить её в нескольких местах по периметру дыры.
После этого можно приступать к наложению полноценных сварных швов.
После того как швы застынут, рекомендуется зачистить шлак металлической щёткой.

Сварные швы рекомендуется накладывать осторожно, чтобы не прожечь корпус глушителя

Как поменять прокладку

Между основным глушителем и резонаторной частью находится армированная прокладка. Её назначение — препятствовать нагреванию резонатора, поэтому она выполняется из термостойкого металла.

После демонтажа глушителя рекомендуется менять прокладку. Это не занимает много времени, так как элемент вставляется в трубу глушителя и зажимается между её частями.

Как заменить подвесные резинки

Это, пожалуй, самая простая процедура в ремонте глушителей «Жигулей». Задняя часть трубы крепится к кузову тремя подвесными резинками. В процессе езды некоторые из них могут потеряться или же серьёзно деформироваться.

Чтобы поменять эти резинки, нужно просто загнать машину на смотровую яму или эстакаду, снять старые изделия и на их место установить новые. Некоторые автовладельцы меняют подвесные резинки без эстакады, просто подлезая под кузов с задней левой стороны.

Видео: меняем резонатор и глушитель на автомобиле ВАЗ 2106/2107

Глушитель в автомобилях ВАЗ классика не назовёшь, конечно, долговечным элементом. Однако в возможностях самого владельца своевременно производить необходимые ремонтные работы или менять «глушак» в случае необходимости. Тем более процедура максимально упрощена конструкцией самих ВАЗ 2106/2107. Поэтому любые работы с глушителем можно провести своими руками в гаражных условиях.

Инструкция по замене резонатора

Так как резонатор на ВАЗ 2107 не прикреплен к кузову, необходимо придерживать его при замене, чтобы не деформировать приемную трубу.

Обстучите молотком соединения труб и хомуты, как и в предыдущем случае.
Первым делом отсоединяем резонатор от глушителя, затем от «штанов». В соединении резонатора и приемной трубы действуем по той же схеме, отгибаем лепестки, применяем «жидкий ключ» либо болгаркой в самом крайнем случае, и очень аккуратно.
В точке сочленения резонатора с глушителем дело обстоит сложнее. Когда трубы прикипели, обрезаем кусок трубы идущей от резонатора, затем вынимаем оставшуюся часть из развальцовки при помощи газового ключа либо плоскогубцев. Обычно в этом месте трубы прикипают намертво, когда разъединить их невозможно, меняем и глушитель
Устанавливаем новый резонатор, соблюдая его изначальное положение. Если установить резонатор неправильно, он начнет стучать по днищу кузова, либо задевать за неровности дороги. Желательно, чтобы труба резонатора, идущая от приемной трубки к бачку, находилась параллельно земле
Таким же образом выравниваем соединение резонатора с глушаком, чтобы бачок располагался параллельно земле, и не стучал по кузову

Меняем «штаны» (приемную трубу)

При замене штанов ВАЗ 2107, обязательно запаситесь новой прокладкой между штанами и коллектором, потому что при снятии она разрушается.Рекомендуется так же заменить гайки, крепящие штаны к коллектору. Итак:

Сначала отсоединяем штаны от резонатора. Если возникли проблемы, как в случае с резонатором, учитывая тот факт, что штаны заменяют реже остальных деталей глушителя, а температура разогрева соединения в процессе работы двигателя довольно высокая, применяем болгарку.

После снятия резонатора, откручиваем четыре гайки, крепящие приемную трубу к коллектору.

Аккуратно, не сорвите шпильки, чтобы избежать лишней работы по замене их. Рекомендуется сразу обработать их «жидким ключом», иначе срезаем гайки, применив болгарку
Работая болгаркой, режем гайку наискосок, чтобы не повредить резьбу шпильки. Затем просто сбиваем ее при помощи зубила либо плоской отвертки
Устанавливая штаны, заменяем старую прокладку, затем прикручиваем их к выхлопному коллектору
Соединяем штаны с резонатором, обжимаем развальцовку посредством хомута.

Если после замены выхлопная система поднята под днище либо провисает:

Первое — приемная труба и резонатор закреплены под неправильным углом. Просто проворачиваем резонатор и добиваемся правильного положения системы
Второе — подушка двигателя провисла. Меняем подушку двигателя.

Крепежные детали

Отдельно о крепежных деталях — подушках подвески и хомутах. Их рекомендуется менять при каждой смене любой детали выхлопной системы. Итак:

Если хомут на первый взгляд как новый, не забывайте, об усталости металла. Резьба со временем «плывет», хомут уже не плотно держит соединение, выхлопные газы просекают и создают дополнительный шум. Придется лезть под машину, чтобы поменять один хомут, а это, согласитесь, лишняя работа.
Простым осмотром зачастую не возможно оценить уровень износа подушек и резиновых ремней. Устанавливая старые подушки с резиновыми ремнями на место, вы рискуете в результате их обрыва, потерять глушитель. Учитывая, что цена подушки либо ремня гораздо меньше цены глушителя, лучше заменить их сразу, чтобы избежать лишних затрат.

Разборка

Прежде чем разбирать двигатель, его необходимо снять. Снятие двигателя ВАЗ 2107 займет около пары часов. Затем следуем по порядку, нам надо снять остальное оборудование, которое еще осталось после снятия. Здесь, надо сказать, кроме распределителя зажигания, ничего откручивать не придется. Так, теперь перед нами остался один двигатель ВАЗ 2107. Теперь с него необходимо снять крышку клапанов, для чего откручиваем гайки по периметру

ВАЖНО! Шайбы имеют специфическую форму, поэтому их надо сохранить, если же потом не хочется покупать их в автомагазине, хотя это и не проблема. Теперь надо снять головку цилиндров

Загвостка в том, что болты ее крепления спрятаны под корпусом распределительного вала, поэтому расслабляем натяжение цепи, откручиваем шестерню привода газораспределительного механизма, а затем снимаем корпус распределительного вала, предварительно открутив его крепежные шпильки. Далее идет очередь крепежных болтов самой головки. Здесь надо быть осторожным, чтобы не повредить ее, все-таки алюминий.

Теперь нашему взору предстал блок цилиндров, с оголенными днищами поршней. Сразу можно определить и состояние. Сверху больше ничего не надо снимать. Идем вниз. Тут нас ждут 19 болтиков крепления поддона картера двигателя. Помимо этого, надо сохранить шайбы, потому что их наличие просто обязательно. Конечно, автомагазин возместит все потери, но все это лишние затраты, которых можно было избежать. При снятии поддона следует быть осторожным, чтобы не обломить заборник масляного насоса. Чтобы этого не сделать, картер следует немного потянуть вперед. Далее необходимо снять и сам насос. С ним тоже надо быть аккуратным, потому что вал привода уходит внутрь, где может быть обломан

На шестерню привода масляного насоса стоит обратить отдельное внимание. Если шлицы «слизаны», вал необходимо заменить

Так же нужно промерять внутренние размеры шестерен насоса, если зазор между ними превышает 0, 14 мм, то их надо заменить

Так же важно измерять зазор между шестернями и корпусом, если он превышает 0, 18 мм, то насос так же подлежит замене. Мы немного отвлеклись от основного процесса

После того, как был снят масляный насос, надо открутить шатуны. Здесь все операции лучше проводить поочередно и не трогать следующий цилиндр, пока не будут завершены все работы с предыдущим. Итак, откручиваем шатунную крышку, которая замыкает нижнюю головку шатуна. После этого аккуратно толкаем поршень вверх и достаем его из цилиндра. Прежде чем делать это, рекомендуется стенки смазать моторным маслом.
