Замена ремня генератора на ваз (lada) 2110

Замена ремня генератора ВАЗ 2110

Что нам нужно для замены: хороший набор инструментов, домкрат (для поднятия двигателя) и новый ремень.

Перед началом работы, все резьбовые соединения на натяжителе желательно обработать жидкостью WD-40, что бы всё раскисло, иначе есть возможность сломать болты.

Ослабляем ремень генератора. Полный процесс снятия натяжителя описан в статье «Замена генератора ВАЗ 2110», рекомендую ознакомиться. После того как Вы ослабите ремень, его можно легко снять из шкива генератора, но что бы вытащить его полностью, нужно снять правый пыльник на кузове автомобиля.

Сняв защитный пыльник, можно легко вытащить изношенный ремень генератора.

Заранее купив нужного размера ремень, устанавливаем его обратно. Если Вы стоите возле правого крыла автомобиля, то буквы и цифры на ремне должны читаться с вашей стороны, а не вверх ногами.

Осталось только натянуть ремень и собрать всё обратно, но это будет чуть ниже, а сейчас проведём замену на автомобилях ВАЗ с ГУР или кондиционером.

Как оказалось, здесь не так всё просто. При установке на двигатель ГУР или кондиционера, генератор перенесли немного вверх и что бы заменить ремень, его нужно продеть через дополнительную опору двигателя.

Почему так сделали, не понятно, но работы прибавилось.

Здесь процесс замены практически такой же, но нужно повозиться возле дополнительной опоры двигателя.

Нам нужно открутить и вытащить центральный болт опоры, потом немного поднять двигатель и в зазор между подушкой и опорой двигателя продеть ремень. Этот метод подходит для моделей с установленным кондиционером, но если установлен ГУР, то болт не выйдет полностью и упрётся в шкив.

Что бы вытащить болт, нужно снять шкив или полностью открутить подушку дополнительной опоры. Немного подняв домкратом двигатель и повернув подушку, можно протянуть новый ремень.

Не знаю, что легче, снять шкив или открутить опору оба способа очень неудобны, так что выбор Ваш.

Вернёмся немного к первому варианту, если установлен кондиционер.

Можно повозиться и открутить полностью подушку опоры, а можно выкрутить полностью только центральный болт.

Устанавливаем механическую опору под кузов автомобиля.

Теперь нам нужно установить домкрат под двигатель и немного его приподнять. На фотографии ниже показано, куда установить домкрат, и не забудьте подложить деревянный брусок – это предотвратит деформацию поддона картера.

Двигатель не стоит сильно поднимать, потому что можно отломить выпускной коллектор, который жестко закреплён или другие механизмы. Нужно поднять не много, что бы только пролез ремень.

Когда будите продевать ремень, будьте осторожны, сверху на подушке установлена фиксирующая шайба, не потеряйте её.

После того как протянули ремень, устанавливаем обратно болт и опускаем двигатель. Устанавливаем на место боковой пыльник и колесо. Теперь дело за натяжкой.

Натяжитель ремня генератора

Натяжитель ремня генератора

Натяжитель очень просто устроен, его может отремонтировать даже неопытный водитель. Большинство производителей автомобилей изготавливают натяжители, состоящие из следующих деталей:

• кронштейн, с помощью которого он крепится к двигателю;
• ролик с подшипником;
• болт ролика.

Подшипник – наиболее уязвимая деталь, часто выходящая из строя. После того, как ремень снят, легко диагностировать неисправность подшипника. Кронштейн также может стать причиной неисправности. Он имеет свойство погнуться, ролик смещается с того места, где находится ремень. Последствия подобного дефекта следующие:

• ремень натягивается неравномерно: сторона с большим натяжением изнашивается быстрее;
• если искривление сильное, ремень может слетать.

Примечание

Важно следить за состоянием ролика натяжителя ремня генератора. Автомобильный мотор выполняет не только ходовую функцию

В моторном отсеке еще много различных важных устройств. Двигатель внутреннего сгорания передает усилия колесам машины, а также способствует работе всех систем.

Коленный вал мотора имеет шкив, связанный со следующими деталями:

• генератором;
• насосом системы охлаждения;
• механизмом газораспределения;
• кондиционером;
• гидроусилителем руля ВАЗ.

Свистит ремень генератора ВАЗ 2110, почему?

От чего свистит ремень? Причин несколько: слабое натяжение, в клиноременное соединение попала влага (очень редко), пересыхание (разрушение), а тек же клин генератора.

Все вышеперечисленные моменты, могут спровоцировать свист ремня.

Давайте подробно рассмотрим, каждую из причин.

При слабом натяжении ремня, происходит проскальзывание в клиноременном соединении, особенно это заметно при эксплуатации автомобиля в ночное время, когда включены осветительные приборы. Генератор выдаёт больше мощности, а значит, возрастает нагрузка на клиноременном соединении (ремень, шкив). От проскальзывания и появляется свист.

Очень сильно этому явлению подвергаются автомобили с установленным ГУР или кондиционером. Детально об этом описано ниже в пункте натяжка ремня.

Попадание влаги зачастую не приводит к свисту, а скорей к пробуксовке ремня. При пробуксовке, от нагрева влага испаряется и может немного издать свист. Это свидетельствует тому, что нужно подтянуть ремень.

Пересыхание ремня – это значит, что идёт разрушение. На ремне появляются трещины, задиры и могут даже отваливаться кусочки, все эти признаки показывают, что нужно срочно менять ремень.

Виды ремней генератора

Что касается типов ремней, то они следующие:

• клиновые;
• поликлиновые;
• зубчатые.

Срез клинового ремня имеет форму трапеции. Такая деталь способна передавать большие усилия и выдерживает значительные нагрузки. Передает вращение от коленного вала не более чем к двум приборам, т.к. не могут гнуться в обратную сторону. Поликлиновые ремни намного шире, похожи на несколько склеенные резиновые ремни. Имеют продольные борозды на внутренней стороне. На внутренней поверхности зубчатого ремня есть поперечные канавки, которые помогают передать вращение наиболее точно.

Поликлиновый ремень

Примечание. В современных моторах ремень может обеспечивать функции многих составляющих: генератора, компрессора, гидроусилителя, помпы и т.д. Соединение их может быть достаточно сложным. Поэтому рекомендуется иметь под рукой схему, с помощью которой замену осуществить будет проще.

Ремень генератора ВАЗ 2110

Зачем нужен ремень генератор а в автомобиле? На этот вопрос без труда может дать ответ даже самый неопытный автолюбитель. Но если все-таки имеются трудности с определением роли ремня генератора, то вкратце, можно ответить следующим образом. Ремень генератора передает крутящий момент от коленвала двигателя на вал генератора. И если натяжение ремня падает, генератор перестает выполнять свою функцию должным образом.

Признаки плохого натяжения ремня генератора

Наверное, все слышали раздающийся свист из под капота, когда автомобиль начинал движение. Именно такой свист издает ремень генератора, если он имеет слабое натяжение либо необходима его замена.

Также обратите внимание на щиток приборов после запуска двигателя ВАЗ. Если лампочки меняют яркость после нажатие на педаль газа

следовательно, ремень генератора нуждается в натяжении.

Устройство ремня генератора автомобиля

Замена ремня на генераторе ваз 2110

Простота конструкции заключается в том, что от одного вала к другому с помощью данной детали передается вращение. Каждый вид двигателя имеет свои особенности конструкции, поэтому и ремни производятся разные. Отличия их оцениваются по следующим параметрам:

• длина;
• ширина;
• толщина;
• профиль.

Примечание. Деталь испытывает большие нагрузки, поэтому она должна быть прочной, эластичной, обеспечивать хорошее взаимодействие со шкивами и роликами. Основной материал для изготовления – резина, изнутри имеющая матерчатую основу. Форма внутренней поверхности может быть разной для поддержания высокого трения.

Натяжка ремня

В этом видео показано как правильно происходит натяжение.

https://youtube.com/watch?v=DdnIW_twC1k

Каждый водитель обязан знать, что плохо натянутый привод снижает заряд аккумуляторной батареи и может привести к более быстрому износу ременного привода. Кроме этого, зачастую он проскальзывает и слышен характерный свист.

Если же перетянуть ремень, то — это чревато быстрым его растяжением (увеличением в размере), и выходом из строя подшипников генератора.

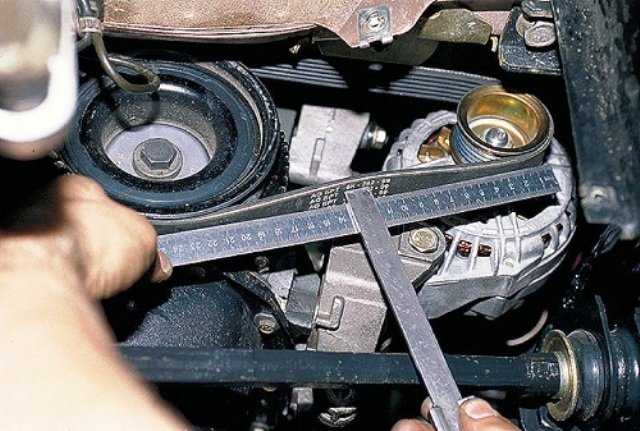

Проверяется натяжка очень просто. Если надавить на привод в средней части между шкивом и коленвалом с приблизительным усилием десять килограмм, то он должен прогнуться на десять-пятнадцать миллиметров.

Проверка натяжки

Регулировка производится при помощи специального болта. Если крутить по часовой стрелке ремень будет натягиваться и наоборот, если против – ослабляться.

Регулирующий болт

Как заменить ремень генератора на ВАЗ 2110-ВАЗ 2112?

1) Сперва нужно хоть как то заставить генератор двигаться, чтобы это сделать нужно ослабить верхнюю (Указана красной стрелкой) и нижнюю гайку (Указана белой стрелкой) которые крепят генератор (Только их именно ослабьте, выворачивать полностью ничего не нужно), как только это будет сделано, начните вращать регулировочный болт в том направлении в котором вам именно нужно (Указана синей стрелкой), то есть если регулировочный болт закручивать тем самым вращая его по часовой стрелки, ремень будет натягиваться а сам генератор от блока цилиндров отходить будет, если же вы решите регулировочный болт отворачивать, то ремень будет ослабляться а сам генератор в это время, ближе к блоку пойдёт, таким образом вы и сможете снять его (Когда генератор до упора к блоку цилиндров упрётся), поэтому сразу отворачивайте его, скидывайте ремень и устанавливайте на его место новый.

2) После установки нового ремня, произведите его регулировку, делается она при помощи того же самого регулировочного болта, поэтому как только ремень будет установлен, вращайте этот болт по часовой стрелки до тех пор, пока ремень до требуемого натяжения не натянется, а требуемое натяжение это когда ремень прогибается на 10-15 мм (1-1.5 см) при усилии 100 H (10 кг), если вдруг натяжении будет более большое (Как струна например) то через некоторое время подшипники у генератора придут в негодность и его снимать и разбирать придётся чтобы их на новые поменять, но если наоборот, ремень будет слабо натянут, то при работе двигателя из-за слабой натяжки ремень будет просто прокручиваться и тем самым зарядка которая даёт генератор, будет не постоянная а переменная (То он ток будет давать, то нет).

3) После всех проделанных операций, рекомендуем крутнуть коленчатый вал (Это можно сделать прокатив автомобиль на четвёртой передаче чуть-чуть вперёд) и снова проверить натяжение ремня генератора, при необходимости его дотяните или же наоборот ослабьте, под завершение затяните до упора нижнюю и верхнюю гайку крепления генератора к кронштейнам.

Дополнительный видео-ролик: Если вы никогда не производили замену ремня и первый раз эту работу делаете, то рекомендуем вам в добавок ещё ознакомится с видео-роликом, который послужит для вас дополнительной информацией и из которого вы много дополнительного узнаете.

Примечание! После установки нового ремня генератора, необходимо будет произвести его регулировку, как это сделать вы тоже можете увидеть в видео-ролике, который расположен ниже:

Простейшая смена ремня ГРМ на ВАЗ 2110

Ваз 2110 свистит ремень генератора

За свою недолгую жизнь ремень генератора переносит значительные механические нагрузки, поэтому неудивительно, что он быстро изнашивается. В частых случаях ремень генератора разрывается, но это происходит из-за превышения запаса его эксплуатации. Как правило, пробег машины между каждой сменой ремня должен составлять не более 50-60-ти тыс. километров.

Примечание! Специалисты рекомендуют своевременно менять ремни даже в тех случаях, если они визуально в нормальном состоянии.

На самом деле процедура по замене этой детали не предоставляет особых сложностей. Для проведения этих ремонтных работ нужно обзавестись парой гаечных ключей и, конечно же, новым ремнём.

Смена ремня ГРМ на автомобилях с ГУР

Ваз 21102 ремень генератора

К примеру, при внешнем осмотре ремня выявлено, что присутствуют трещины, тогда не обойтись без обязательной замены этой детали. В этом случае ремень генератора проходит через: шкив коленвала, ролик натяжения, вал генераторный, вал насоса ГУР, шкив коленвала. В результате ремень прокручивается слева вокруг двигательной опоры. Для его снятия нужно будет отвернуть опору и приподнять ДВС, только после этого снимается сам ремень.

Ваз 21103 ремень генератора

Работы необходимо выполнять в этой последовательности:

• ослабляется ремень генератора, откручивается двигательная опора:
• отвинчивается шкив ГУРа, который при покачиваниях снимается. В результате можно легко достать опорный болт ДВС;
• приподнимается мотор, при этом ненужно снимать защиту картера. Для осуществления подобной процедуры рекомендуется воспользоваться бутылочным домкратом. Ним придётся работать только через отверстие, предназначенное для слива масла. Если подразумевается работа с помощью колесного домкрата, требуется снимать защиту картера;
• гайка опоры легко демонтируется, после чего вытягивается ремень генератора (его протаскивают через опору).

Последующий монтаж ремня ГРМ производится в противоположном разбору порядке.

Примечание! Если деталь не заменить вовремя, нарушится работа всей машины.

Короткий ремень генератора ваз 2110

Для успешной самостоятельной замены ремня ГРМ нужно купить необходимый типоразмер. Для ВАЗовской «десятки» хватает длины 1115 миллиметров. Такой ремень должен обеспечиваться шестью ручейками.

Примечание! Натяжение ремня имеет большое значение. Если оно недостаточное, повысится изнашиваемость элемента и ухудшится подзарядка АКБ. В случае с чрезмерной натяжкой ускорится поломка подшипников генератора.

Замена ремня ГРМ на автомобилях без ГУР

Естественно, если возникают какие-либо сбои в функциональности машины, требуется отыскать причины подобного поведения. К примеру, проверку аккумулятора нужно делать, если появляются проблемы по электрической части (освещение и т.д.). Неисправность ремня можно выявить путём оценивания его натяжения.Часть ремня, находящегося между генератором и коленчатым валом, при усилии должна прогибаться на 15-15 миллиметров. Если такой факт не наблюдается, нужно правильно проверить натяжение. Чтобы это осуществить, необходимо ослабить верхние и нижние крепёжные гайки генератора. Только после этого оборудование отводят от блока цилиндров. При помощи таких мер можно спокойно отрегулировать натяжение ремня. Если его нужно ослабить, нужно проворачивать регулировочный болт против стрелки часов.

Примечание! Осуществлять замену ремня ГРМ лучше снизу машины, поэтому необходимо поднять её верхнюю часть и убрать защиту картера на двигателе.

Для выполнения замены требуется ослабить затяжку крепёжных гаек двигателя, выворачивая регулировочный болт. После этого генераторное оборудование по максимуму перемещается к блоку цилиндров, а изношенный ремень демонтируется. Конечно, отремонтировать любую неполадку машины можно в условиях автосервиса, но мелкие ремонтные работы лучше выполнять при помощи видео и фото своими руками, это также касается замены ремня генератора на машине ВАЗ. Пошаговая инструкция поможет даже новичку-автолюбителю. Выполняя самостоятельный ремонт, есть большая вероятность сэкономить деньги, поскольку цена ремонта на СТО далеко не демократичная.

Размеры ремня генератора ВАЗ 2110-215, Калина, Приора

Размеров генераторных ремней многовато, такое впечатление, что делали отдельный ремень под конкретную модель, но есть несколько размеров, которые наиболее часто используются и подходят ко всем моделям десятого семейства.

Начнем, пожалуй, с общей модели широкого многоручейного ремня, которая устанавливалась на моделях ВАЗ стандартной комплектности и первыми генераторами:

• Ваз 2108 – Ваз 2115 размер — 698 мм.

Модели без гидро усилителя руля и кондиционера:

• ВАЗ 2110 – ВАЗ 2112 размер — 742 мм.

Далее вариант Калина ВАЗ 1118:

• Без гидро усилителя руля и кондиционера Размер – 882 мм.

• С кондиционером размер – 1005 мм.

ВАЗ 2110 – ВАЗ 2112, а так же ВАЗ 1118 (Калина), ВАЗ 2170 (Приора) с гидро усилителем руля:

• Размер 1115 мм.

ВАЗ 2110 с кондиционером:

• Размер 1125 мм.

Это самые основные размеры, которые точно подойдут к той или иной марке.

Устройство и регулировка ремня генератора

Ваз 2110 ремень генератора 8 кл

Как правило, для функциональности машины, мало топлива в бачке, также не обойтись без электрической энергии. Если двигатель внутреннего сгорания снабдить генератором, самостоятельно производится электричество. Шкив конца коленчатого вала мотора связывается со шкивом вала генератора при помощи ремня, передающего вращательные движения. Для бесперебойной и эффективной ременной передачи натяжение ремня генератора выполняется до некоторой степени. Показатели натяжения ремня ГРМ обозначаются производителями машин.

Ваз 2110 натянуть ремень генератора

Из существующих способов регулировки натяжки ремня изготовитель модели ВАЗ 2110 предполагает самую надёжную конструкцию без вспомогательных роликов. В таком случае натяжение выполняется путём отвода генератора от мотора посредством специального кронштейна с натяжным болтом.

Примечание! По сути, процедура по натяжки ремня не сложная, её может сделать даже начинающий автолюбитель. Но, несмотря на это, нужно иметь навыки регулировки степени натяжки, поскольку свист от ремня ГРМ можно убрать именно этим способом.

Чтобы ремень обладал необходимой регулировкой, рекомендуется:

• отключить клеммы АКБ;
• посредством гаечного ключа ослабить верхние и нижние крепёжные гайки генератора(см.Ваз 2110 ремонт генератора: делаем все своими руками );
• провернуть натяжной болт по стрелке часов, добиваясь требуемой натяжки (при нажатии должен соблюдаться прогиб между шкивами, равный 10-15-ти мм);
• крепёжные гайки генератора хорошо затягиваются.

Примечание! Если не получается провести действия за один раз, регулировку нужно повторить, но перед этим потребуется проворачивание коленчатого вала мотора. Делают 2-3 оборота и проверяют, изменилось ли что-то.
