Замена распределительного вала и рычагов клапанов ваз-2107

Снимаем распределительный вал

Во время замены распредвала двигатель должен быть холодный. Вам потребуются:

• Новый распредвал;
• Комплект рычагов с болтами;
• Гаечные ключи на 7, 8, 10, 13, 17 и 24;
• Маленькая и большая отвёртка;
• 3 запасные пружины рычагов;
• Рейка;
• Прокладка клапанной крышки;
• Динамометрический ключ

1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
3. Снимите крышку блока цилиндров.
4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
5. Демонтируйте прокладку.
6. Отогните шайбу звёздочки распределительного вала зубилом.
7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
8. Снимите натяжитель.
9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
10. Выкрутите гайки и вытащите распредвал.
11. Снимите рокера, болты и пружины.

Замена распределительного вала с пеналом на ВАЗ 2101-2107 своими руками

Итак, первым делом я поехал и купил другой распредвал у одного мужика. Конечно на новый не рассчитывал, но как оказалось зря. Этот мужик достал распредвал, замотанный в бумагу еще со времен СССР. И вместе с ним отдал комплект рокеров. За эту покупку я отдал ему 750 рублей. Хотя в магазине новые детали эти стоят не менее 2 000 рублей.

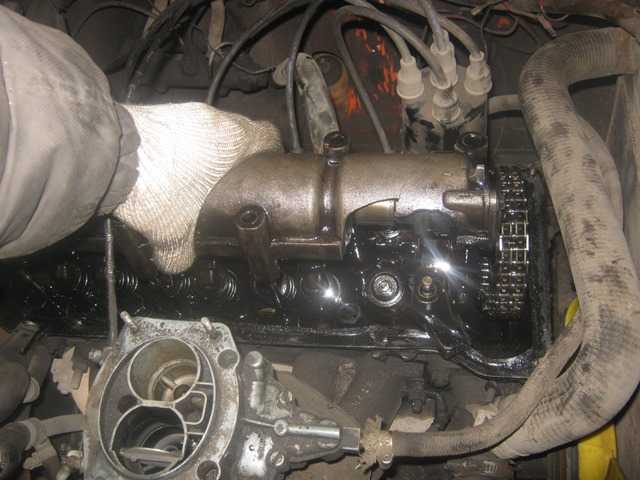

Первым делом снимаем клапанную крышку, открутив ключом на 10 все ее гайки крепления, после чего получается вот такая картина:

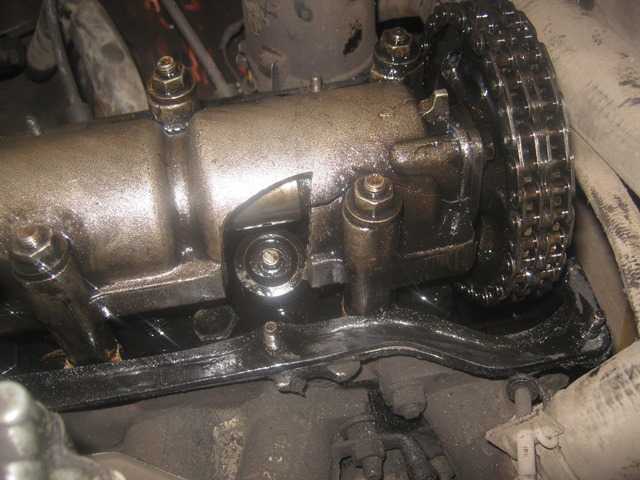

Теперь необходимо плоской отверткой отогнуть шайбу под гайкой крепления звезды распредвала:

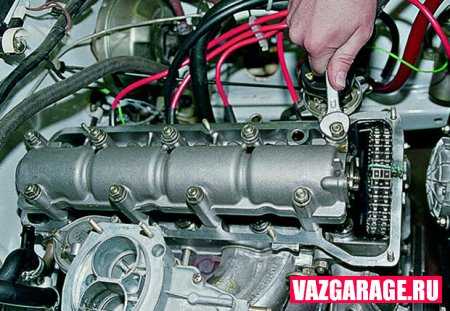

И откручиваем гайку ключом на 17, как это показано на фотографии ниже:

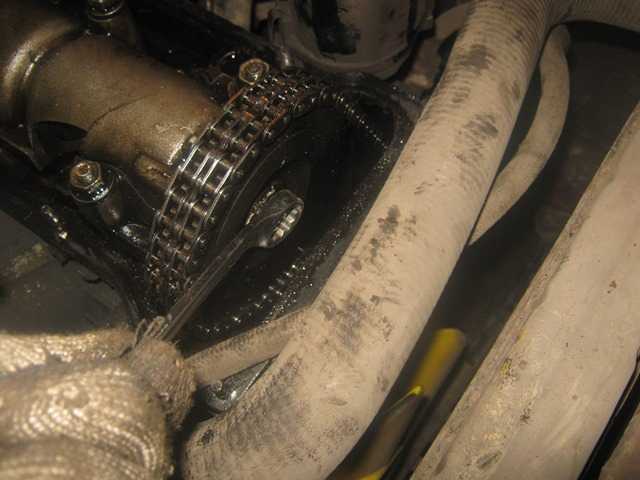

Теперь откручиваем болт натяжителя цепи ГРМ, который находится на передней стороне справа:

После того, как цепь ослаблена, можно аккуратно постучать с внутренней стороны звезды, чтобы она соскочила:

Далее можно приступать к отворачиванию гаек крепления крышки распредвала на ВАЗ 2101-2107, как это показано на фото внизу:

И затем можно снимать корпус вместе с распределительным валом двигателя, просто взявшись за нее и потянув с определенным усилием вверх:

Окончательный результат работы можно посмотреть на приведенной ниже картинке:

Теперь берем новые рокера, и устанавливаем их вместо старых. Это обязательно, так как на старых уже есть выработка и отрегулировать клапана будет довольно проблематично, да и от стука можно вообще не избавиться. Рокера меняются довольно просто. Необходимо поднять его до конца вверх и он извлекается без проблем:

Пружины тоже желательно заменить, так как стоят они копейки, всего-то 3 рубля за штуку. Новые рокера устанавливаются без какой-либо последовательности. Если же устанавливать старые, то их нужно ставить в том же порядке, в котором они и стояли.

Затем берем новый распредвал 2101-2107 в сборе и устанавливаем на ГБЦ, после чего производим затяжку гаек динамометрическим ключом:

Затягивать их стоит в строго определенной последовательности, как показано на схеме:

Прилагать необходимо усилие от 18 до 21 Нм. Не превышайте заданный диапазон значений, так как можете повредить резьбу. После установки одеваем обратно звезду с цепью и обязательно производим регулировку клапанов на ВАЗ 2101-07

Заводим мотор и проверяем как все работает, и при необходимости регулируем клапана повторно! У меня все получилось с первой попытки и довольно удачно, мотор теперь работает как надо.

Замена распредвала ВАЗ 2107

Сегодня мы опубликуем подробную информацию о том, как заменить распредвал на ВАЗ 2107 своими руками. Руководство будет сопровождаться фотографиями, поэтому разобраться сможет даже новичок.

Рапредвал (распределительный вал) — один из важнейших элементов газораспределительного механизма (ГРМ). Задача распредвала обеспечить своевременный впуск чистого воздуха и выпуск отработанных газов из камеры сгорания посредством открытия и закрытия впускных и выпускных клапанов.

Распределительный вал расположен в верхней части головки блока цилиндров (ГБЦ), со шкивом и зубчатой звездочкой коленвал соединяется при помощи цепи или ремня ГРМ.

К главным неисправностям, которые требуют ремонта или замены распредвала можно отнести — повышенный износ, царапины и риски на опорных шейках распредвала, многочисленные задиры или прогиб распредвала (деформация).

Падение давление системе смазки двигателя. Как правило, причиной этого становится сильный износ шеек распределительного вала, а также в случае нарушения посадочных гнезд подшипников распредвала в ГБЦ. Второй случай требует полной замены головки блока цилиндров, ввиду того, что гнезда расположены в самом теле ГБЦ.

Сильный стук клапанов при наличии рабочих гидрокомпенсаторах, увеличение зазоров в механизме привода клапанов. Причина — повышенный износ кулачков распредвала, применение низкокачественного моторного масла, нерабочий или забитый масляный фильтр. Данные неисправности также характерны потерей мощности и перебоями в работе двигателя.

Также замена распредвала производится в случае тюнинга двигателя, когда штатный распределительный вал заменяется на спортивный с кардинально другими характеристиками, фазами впуск/выпуск и несколько измененными кулачками. Это необходимо для увеличения мощности или улучшения КПД (коэффициент полезного действия) мотора.

Сегодня я расскажу о том, как заменить распределительный вал ВАЗ 2107 своими руками, используя подручный инструмент в условиях гаража.

Замена распредвала ВАЗ 2107 своими руками

1. Демонтируйте крышку клапанов ГБЦ. Замена прокладки головки блока цилиндров своими руками

2. Установите распредвал в положение конца такта сжатия 4-го цилиндра.

3. При помощи ключа на «13″, отпустите натяжитель цепи, затем упираясь монтажкой в башмак натяжителя, покрепче сожмите шток натяжителя, затем зафиксируйте его, используя гайку натяжителя цепи. Если что-то не выходит, тогда полностью снимите натяжитель.

4. Возьмите плоскую отвертку и аккуратно отогните стопорную шайбу болта креплении звездочки распредвала.

5. Включите четвертую передачу, это зафиксирует распредвал и избавит вас от его проворачивания.

6. Далее возьмите ключ на «17″, и открутите крепежный болт звездочки.

7. Достаньте крепежный болт распределительного вала вместе с шайбами, звездочкой и цепью. Цепь лучше всего примотать к звездочке при помощи нитки, это избавит вас от перескакивания цепи на зубьях звездочки, что крайне нежелательно.

8. Ключом на «13″ открутите 9 гаек «постели» распредвала.

9. Теперь демонтируйте распредвал вместе с «постелью», сняв его со шпилек.

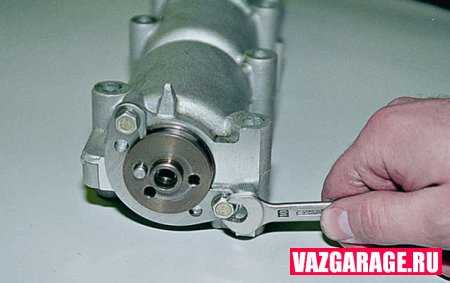

10. Отверните два крепежных болта упорного фланца, при помощи ключа на «10″, затем снимите сам фланец.

11. Приподнимите кулачок, чтобы освободить его от давления пружины, затем снимите его.

12. Теперь можете вынуть из «постели» распределительный вал.

13. Снимите пружину кулачка.

Готово. Сборка осуществляется в обратном порядке. Напомним, что предыдущая новость была про замену топливного фильтра на ВАЗ 2107 своими руками.

Распредвал ВАЗ 2107

Распределительный вал является главным элементом механизма газораспределения автомобильного двигателя. Это цельнометаллическая деталь, выполненная в виде цилиндра с размещёнными на нём опорными шейками и кулачками.

Предназначение

Вал ГРМ служит для управления процессами открытия-закрытия клапанов в камерах сгорания мотора. Иными словами, он синхронизирует рабочие такты силового агрегата, вовремя впуская топливно-воздушную смесь в камеры сгорания и выпуская из них отработанные газы. Распредвал у «семёрок» приводится в действие за счёт вращения его звезды (шестерни), соединённой посредством цепи с шестерней коленчатого вала.

Где расположен

В зависимости от конструкции двигателя вал ГРМ может иметь разное расположение: верхнее и нижнее. При нижнем его расположении он устанавливается непосредственно в блоке цилиндров, а при верхнем — в головке блока. У «семёрок» распредвал находится в верхней части ГБЦ. Такое расположение, в первую очередь, делает его легкодоступным для ремонта или замены, а также для регулировки клапанных зазоров. Для того чтобы добраться до вала ГРМ, достаточно снять крышку клапанов.

Принцип действия

Как уже упоминалось, распредвал приводится в движение шестерней коленчатого вала. При этом скорость его вращения из-за разного размера приводных шестерён, снижена ровно вдвое. Полный рабочий цикл двигателя происходит за два оборота коленвала, но вал ГРМ при этом совершает всего лишь один оборот, за который он успевает впустить топливно-воздушную смесь в цилиндры поочерёдно и выпустить отработанные газы.

Открытие (закрытие) соответствующих клапанов обеспечивается за счёт воздействия кулачков на толкатели клапанов. Выглядит это примерно так. При вращении вала кулачок своей выступающей стороной вдавливает толкатель, который перадаёт усилие на подпружиненный клапан. Последний открывает окно для впуска горючей смеси (выпуска газов). Когда кулачок проворачивается дальше, клапан закрывается под действием пружины.

Характеристики распредвала ВАЗ 2107

Работа вала ГРМ ВАЗ 2107 определяется тремя основными параметрами:

• ширина фаз — 232 о ;
• запаздывание впускного клапана — 40 о ;
• опережение выпускного клапана — 42 о .

Количество кулачков на распредвале соответствует числу впускных и выпускных клапанов. У «семёрки» их восемь — по два на каждый из четырёх цилиндров.

Можно ли увеличить мощность двигателя ВАЗ 2107 за счёт установки другого распредвала

Наверное, каждому владельцу «семёрки» хочется, чтобы двигатель его машины работал не только без перебоев, но и с максимальной эффективностью. Поэтому некоторые умельцы пытаются тюнинговать силовые агрегаты различными методами. Одним из таких способов является установка другого, более «продвинутого» распредвала.

Суть тюнинга

Теоретически, повысить показатели мощности силового агрегата можно путём увеличения ширины фаз и высоты подъёма впускного клапана. Первый показатель определяет промежуток времени, в течение которого будет открыт впускной клапан, и выражается в угле поворота вала ГРМ. У «семёрки» она составляет 232 о . Высота подъёма впускного клапана определяет площадь отверстия, через которое в камеру сгорания будет подаваться топливно-воздушная смесь. Для ВАЗ 2107 она составляет 9,5 мм. Таким образом, опять же, в теории, при увеличении этих показателей мы получаем больший объем горючей смеси в цилиндрах, что действительно может положительно повлиять на мощность силового агрегата.

Увеличить ширину фаз и высоту подъёма впускного клапана можно путём изменения конфигурации соответствующих кулачков вала газораспределительного механизма. Поскольку такая работа не может быть выполнена в гаражных условиях, для подобного тюнинга лучше использовать готовую деталь от другого автомобиля.

Распредвал с «Нивы»

Есть лишь один автомобиль, распредвал от которого подойдёт на «семёрку». Это ВАЗ 21213 «Нива». Её вал ГРМ имеет ширину фаз, равную 283 о , а подъем впускного клапана составляет 10,7 мм. Даст ли что-то установка такой детали на двигатель ВАЗ 2107 в реальности? Практика показывает, что да, небольшое улучшение в работе силового агрегата отмечается. Рост мощности составляет примерно 2 л. с., но только на низких оборотах. Да, «семёрка» немного резче откликается на нажатие педали акселератора при старте, но набрав обороты, её мощность становится прежней.

Спортивные распредвалы

Кроме вала ГРМ от «Нивы», на ВАЗ 2107 можно также установить какой-нибудь из валов, изготовленных специально для «спортивного» тюнинга силовых агрегатов. Такие детали производятся целым рядом отечественных предприятий. Их стоимость колеблется в пределах 4000–10000 рублей. Рассмотрим характеристики таких распредвалов.

Проверяем совмещение меток ГРМ

Если не сопоставить метки коленвала и распредвала, то двигатель будет работать неправильно. Выставление меток грм на ваз 2107 инжектор ничем не отличается от этой же процедуры на карбюраторных двигателях. Отметка на шкиве коленчатого вала должна совпасть с меткой на передней крышке двигателя. А точка на ободке звёздочки распредвала должна встать напротив маячка на постели.

Совмещаем метку на звезде с выступом

Когда будете надевать звёздочку, зафиксируйте распредвал, чтобы он был неподвижен. Закрутите гайку звезды не до конца. Сопоставьте метки на распредвале, прокручивая звезду. Цепь должна оставаться в исходном положении, поэтому перекидывайте звенья, пока не достигните совмещения метки и отлива на постели. Затем отведите коленвал ключом на четверть оборота против часовой стрелки. Поверните коленчатый вал в обратное положение, чтобы метки на нём совпадали. Когда отметки сопоставились и на коленвале, и на распредвале, затягивайте гайку на звёздочке распредвала динамометрическим ключом. Момент затяжки – 5 кгс*м. Настройте натяжение цепи с помощью натяжителя.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

• стук;
• снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя. Причины появления зазоров:

• не была произведена своевременная замена распредвала;
• не меняют масло в положенный срок;
• использование некачественного масла;
• водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Замена распредвала вместе с корпусом на ВАЗ 2101-2107

После покупки своей «Копейки» начал потихоньку ее ремонтировать и первым делом приступил к проверке двигателя, так как тарабанил он ужасно. Предыдущий хозяин сказал, что прогорел клапан, но после снятия клапанной крышки оказалось, что причина несколько серьезнее. Вот что я увидел после снятия крышки клапанов:

Как видите, корпус распредвала разбит и кусок валялся в головке сверху. Более того, рядом в той же куче лежал еще рокер с пружиной. Не удивительно, что предыдущий владелец ВАЗ 2101 думал, что прогорел клапан, так как симптомы похожи — не работал один цилиндр. Ниже расскажу более подробно о ремонте ВАЗ 2101-2107 с подобными проблемами.
