Поэтапная замена изношенной детали
Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:
- Отключить клемму от автомобильного аккумулятора.
- Слить охлаждающее вещество в заранее подготовленную емкость.
- Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
- Приемная труба выхлопной системы отсоединяется от коллектора.
- Приступают к снятию термостата.
- Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
- Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
- Снимается с постоянного места датчики, которые указывают на уровень давления масла.
- При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
- С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
- Снимается шкив с распредвала при помощи двух надежных отверток.
- Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
- Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.
Процесс замены прокладки
Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:
- Демонтируем «клемму-минус» с АКБ.
- Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.
- Сбрасываем давление в топливной системе.
- Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.
- Следующим этапом становится демонтаж термостата.
- Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.
- Снятие ГБЦ происходит вместе с топливной рампой.
- Отключаем датчики распределительных валов и масла в моторе.
- Проводим демонтаж ремня ГРМ.
- Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.
- Проводим демонтаж датчика охлаждения.
- Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
- Теперь, можно поднять головку блока цилиндров.
- Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.
- Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет — то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
- Ставим головку блока на место и закручиваем винты в последовательности за схемой.
- Вся остальная сборка проводится в обратном порядке.
Теперь прокладка заменена и можно дальше использовать автомобиль.
Выбор прокладки ГБЦ
Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:
- Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
- Металлические. Это одни самых надежных и качественных расходных материалов.
- Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.
Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.
2112-1003020 — это оригинальный и аналоговый каталожный номер прокладки ГБЦ для ВАЗ-2112. Также, производитель Ajusa (10144200) производит ряд прокладок для модели 2112.
Причины выхода из строя
Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:
- Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
- Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
- Закипание автомобиля может привести к тому, что прокладка выйдет из строя.
Признаки замены
Для верной диагностики и определения неисправностей необходимо правильно диагностировать.
Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:
- Из выхлопа начинает идти белый пар;
- На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
- В охлаждающей жидкости появляются следы масла;
- В поддоне скапливается внушительное количество смазывающего вещества;
- Около заливной крышки образуется пена.
Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.
Выбор прокладки ГБЦ
Сегодня в продаже можно найти несколько видов прокладочных изделий:
- Асбестовые прокладки. Основное достоинство этих уплотнителей заключается в минимальной усадке и хорошей восстанавливаемости в ходе эксплуатации.
- Металлические. Такой тип изделий является одним из наиболее надежных и качественных, они обладают высоким сроком службы и не так подвержены повреждениям в результате перегрева ДВС.
- Безасбестовые. Обычно используются в качестве ремкомплектов. Основные достоинства таких прокладок заключаются в эластичности, термостойкости и упругости.
Артикул оригинального изделия для двенадцатой модели ВАЗ — 2112-1003020. Для этой же марки транспортных средств качественные прокладки выпускает изготовитель Ajusa, каталожный номер товара — 10144200.
Пользователь Сергей Цапюк опубликовал ролик, в котором продемонстрированы последствия повреждения прокладки ГБЦ.
Видео «Проверка прокладки ГБЦ на ВАЗ 2112»
В этом видео рассказывается, как проверить необходимость замены прокладки головки блока цилиндров. Была ли эта статья полезна?
Статья была полезнаПожалуйста, поделитесьинформацией с друзьями
Замена прокладки Головки блока цилиндров (ГБЦ) на ВАЗ 2112 (21124), или используйте качественный готовый антифриз, чтобы не “менять помпу”…Недавно копался в фотках на телефоне и случайно, наткнулся на то, что не выклвдывал на драйв. Итак по-подробнее…Накатил мне “родственничек” паренька, который заинтересовался невысокой ценой ремонта, подходом к делу и гарантией на работы и запчасти, устанавливаемые адекватным клиентам (будем их так называть), в моем небольшом гаражике. Так вот, по его заявлениям, наблюдалось падение уровня антифриза в холодные дни в декабре один раз, но после “доливки” все стало “Ok”. Так же пожаловался на повышенный шум, на холодную, возможно помпа или подшипники генератора. Было решено менять помпу, для чего она была закуплена + ремень генератора.
Еще при первичном осмотре, я заметил что под крышками ГРМ, как то мокровато, особенно внизу, где виднеется маслонасос. Второе что настораживало, это то, что владеет данным автомобилем 2 или 3 мес и купил его, за, сравнительно невысокую цену, поменял только аккумулятор, и благополучно его эксплуатирует.
Ну закатил тачку, поначалу передом (а яма в таком случае находится позади автомобиля), запустил на холодную послушал шумы.Затем без ремня генератора, шумов естесно стало меньшеВторой предпослыкой, указывающей на прекрасное обслуживание, старым владельцем, снял на видеоИ после вскрытия крышек и шкивов, обнаружилась такая картина
None
None
None
Полный размерВсе разные катушки )))) наконечник самой качественной, остался в колодце )
None Как думаете, с каким усилием должны затягиваться болты м6 с головкой 8 мм ? Тем более в алюминий…
По мануалу 3-4 н*м, естественно очень маленькое, остальное должен сделать герметик, нужно только дать ему высохнуть. Хер! вот смотрите “КАК НАДА” V
Полный размерФото наглядно показывает состояние двигателяСнимая головку отвожу коллектор слегка монтажечкой. Главное на заднюю трубу не опираться иначе она потечет. Хотя в моем случае, она и так текла — менять прокладку.
Зачем пишу? Пример, с чем приходится сталкиваться, в нашем не легком деле, и к чему это может привести…Осведомлен — значит вооружен! Извините за усмешки и сарказм, если кому то поможет данная запись, искренне буду рад. А так же отвечу на все ваши вопросы, и замечания.
СПАСИБО! если Вы желаете выразить “свое” спасибо, здесь есть кнопка, внизу слева ;))))У меня, так не вовремя, накрылся монитор, пару дней назад, если получится подредактировать остальные видео, на мобильнике, обязательно добавлю в эту же запись
Настоящая забота об автомобиле заключается не только в поддержании его чистоты, но и в постоянном контроле технического состояния транспорта и, конечно, своевременном обнаружении поломок
Важно как можно быстрее заменить вышедшие из строя узлы, при этом можно это сделать и самостоятельно. Только исправный автотранспорт сможет нормально функционировать, а человек, передвигающийся в нем, будет в абсолютной безопасности
Крышка ГБЦ и порядок затяжки её болтов
Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.
Крышка ГБЦ перед монтажом
Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».
Рекомендуемый момент затяжки винтов
Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.
Порядок затяжки крышки отмечен цифрами и стрелочками
Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.
Порядок монтажа и демонтажа

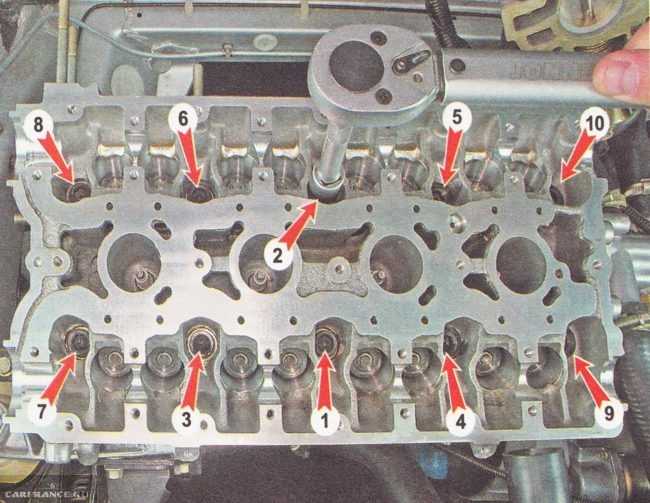

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.
Последовательность отворачивания (1-10)
Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).
При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».
Порядок затяжки головки обозначен на этом фото
Момент затяжки болтов ГБЦ крышки
Для ВАЗ-2112 момент затяжки ГБЦ нормирован:
- Первый проход – усилие составляет 20 Н*м;
- Каждый винт доворачивают на 90 градусов вправо;
- Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.
Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.
Зачем нужны направляющие втулки
Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.
Всё готово к установке ГБЦ
Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:
- Размещаем ГБЦ на блоке цилиндров;
- Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.
После «шага 2» винты можно заворачивать.
Герметик
Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.
Последствия несвоевременной замены
Если прокладка ГБЦ на «Десятке» повредилась или износилась, это приведет к следующим неисправностям:
- Моторная жидкость начнет попадать в антифриз, а хладагент, соответственно, в масло. Такая проблема станет причиной перегрева двигателя и кипения охлаждающего вещества.
- Из выхлопной трубы будет выходить пар, а мощность силового агрегата снизится до минимума.
- Двигатель может глохнуть на холостых оборотах и при движении в гору, возможны провалы при нажатии на педаль газа.
- Охлаждающая жидкость, которая попадет в систему смазки, будет затруднять работу масла из-за того, что при смешивании вещества потеряют свои изначальные характеристики.
В итоге регулярное использование авто с изношенной прокладкой приведет к снижению срока службы мотора машины.
