Замена поршневой на ваз 2112

Как заменить поршневые кольца

Предварительно при помощи старых поршневых колец нужно очистить канавки поршней от нагара. Замена поршневых колец ВАЗ 2112, производится после их обкатки по поршневым канавкам. Если кольцо закусывается его нужно притереть. Делается это наждачной бумагой с мелким зерном, которая укладывается на стекло.

Как устанавливаются кольца на поршень

Совет: Необходимо аккуратно устанавливать второе компрессионное кольцо. Его жесткость высокая, а значит, оно достаточно хрупкое и его можно легко сломать.

 Итак:

• Замена поршня ВАЗ 2112 производится с учетом соответствия определенному классу поршня новое поршневое кольцо.
• Кольца выбираются согласно их обозначения:

на кольцах с номинальными размерами обозначение отсутствует;
маркировку «40» имеет ремонтное кольцо, диаметр которого больше на 0,4 миллиметра;
маркировку «80», увеличенное на 0,8 миллиметров.

Перед установкой колец щупами нужно замерять зазор между кольцом и поршневой стенкой соответствующей кольцу канавки. На фото показан пример выполнения операции. Существует инструкция, указывающая допустимые зазоры между элементами. Такие данные приведены в таблице.

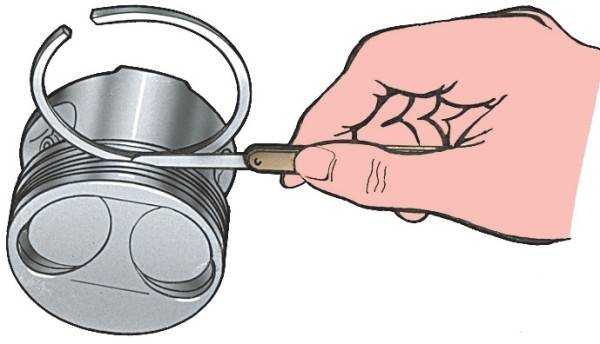

Пример проверки зазора между кольцом и на поршне стенкой канавки

 Итак:

• Если величина допустимого зазора больше, нужно заменить поршневые кольца на автомобиле ВАЗ 2112.
• Для установки маслосъемного и верхнего компрессионного кольца существует маркировка «ТОР» или «ВАЗ», которая после монтажа должна находиться вверху.
• Вниз проточкой нужно ориентировать нижнее компрессионное кольцо.
• Процесс установки элементов на поршень:

замок детали раздвигается таким образом, чтобы его удобно было одеть на поршень;
сначала замок кольца нужно завести на поршень;
затем ставится на место тыльная часть элемента.

Начало установки на поршень новых колец от расширителя кольца маслосъемного. После установки кольца замок расширителя и замок кольца должны быть развернутыми между собой на 180 градусов. По окончании монтажа элементов на поршень, нужно их сориентировать так, чтобы на компрессионном верхнем кольце замок располагался под углом 45 градусов к оси расположения поршневого пальца. Замок нижнего компрессионного кольца разворачивается на 180 градусов, поворачивается на 90 градусов замок на маслосъемном кольце по отношению такого же элемента на верхнем компрессионном кольце. Итак:

• При нарушении технологии установки деталей на поршень может в цилиндр проникать масло, а это послужит причиной образования нагара, располагающегося на стенках в камере сгорания. Помимо этого из глушителя будет виден дымный выпуск, и к тому же увеличится расход масла. Кольца на поршень можно одевать только специальными щипцами, а лучше в специальном приспособлении.
• После сборки кольца, поршень, зеркало цилиндра хорошо нужно смазать новым маслом для двигателя.
• Оправка, которой обжимаются кольца, надевается на поршень. Для того чтобы детали самоустановились нужно по оправке слегка постучать ручкой молотка.
• Перед установкой вкладышей в нижней крышке шатуна нужно насухо вытереть постели шатуна и крышки.
• Внутренняя часть вкладышей и шатунная шейка коленвала смазываются новым маслом для моторов.
• Поршень заводится в гильзу блока. Но перед этим его нужно сориентировать так, чтобы имеющаяся на днище детали стрелка, была направлена в сторону, где находится шкив коленчатого вала.
• Поршень утопится в цилиндре. При этом оправку прижимают к блоку, а по низу поршня аккуратно простукивается ручкой молотка. Вместе с тем нужно следить, за правильным продвижением шатуна к шейке коленчатого вала.
• На шатун крепится крышка, моментом, приблизительно пять кгс/м затягиваются гайки.

Совет: Шатунные крышки изготавливаются не взаимозаменяемыми деталями. На них и на самом шатуне указан номер цилиндра, где должен устанавливаться шатун. Когда замена поршневой ВАЗ 2112 произведена, цифры на шатуне располагаются с одной стороны.

• Аналогично происходит замена поршней на ВАЗ 2112 всех остальных.
• После монтажа последнего поршня силовой агрегат собирается в последовательности обратной его разборки.

Все тонкости как происходит замена поршней ВАЗ 2112, хорошо показаны на видео.

Как снять поршневые кольца

Операции выполняются на смотровой яме. Для выполнения работы нужен набор ключей, ключ динамометрический, обжимать кольца на поршне лучше специальной оправкой. Порядок производства работ:

• Вытаскивается аккумуляторная батарея.
• Убираются воздушный фильтр, вентиляционный шланг, датчик распределяющий зажигание, карбюратор.
• Из поддона силового агрегата сливается смазывающая жидкость.
• Отсоединяется датчик контроля температуры тосола, из блока двигателя выворачивается пробка и сливается тосол или другая охлаждающая жидкость.
• От ГБ открепляется «печка».
• Отсоединяются шланги от впускного коллектора и вакуумного усилителя тормозов.
• Снимаются шланги с патрубков, которые расположены спереди на ГБ.
• Откручивается болт с хомута, удерживающего приемную трубу, куда выходят выхлопные газы на коробке передач, и разъединяют ее с резонаторной трубой.
• Отсоединяется приемная труба, расположенная между мотором и коллектором.
• Отворачиваются две гайки, фиксирующие воздухозаборник. Нижняя гайка одновременно крепит еще и переднюю поверхность щитка, который стартер защищает от горячего выхлопного коллектора.

Совет: Лучше нижнюю проушину, которой крепится щиток стартера, удалить. Это облегчит его установку и снятие .

• Освобождается от фиксации защитный кожух, который закрывает для распредвала приводной ремень.
• Ослабляется натяжение ремня, который затем снимается со звездочки, установленной на распредвалу.
• Снимается звездочка.
• Удаляется задняя крышка ремня.
• Освобождаются винты, фиксирующие головку на БЦ.
• Отвернув все болты, удерживающие головку блока, последняя, с покачиванием, отрывается от БЦ и снимается совместно с прокладкой.
• Освобождается от крепления и убирается крышка картера сцепления.
• Раскручиваются винты, и вытаскивается поддон картера двигателя.
• Из корпуса масляного насоса вынимается маслоприемник.
• Откручиваются гайки на шатунных винтах и удаляются шатунные крышки.
• Легко постукивая ручкой молотка, извлекается поршень и шатун с верхним вкладышем вверх.

Извлечение из цилиндра поршня вместе с шатуном

Таким же образом вынимаются остальные поршни двигателя. В тиски с губками из мягкого металла зажимается шатун

На поршневых кольцах не прилагая большого усилия, осторожно разводятся пальцами рук замки, поочередно снимаются с поршня два компрессионных кольца. Убирается одно маслосъемное кольцо

Извлекается расширитель маслосъемного кольца.

Расширитель масляного кольца снимается с поршня

Монтаж фильтра нулевого сопротивления

Фильтр нулевого сопротивления или просто «нулевик», монтируется вместо воздушного фильтра и его корпуса. Он предназначен для уменьшения сопротивления входящего воздуха в систему. Большая пропускная способность фильтра, позволяет увеличить мощность двигателя на пару процентов. Помните, что правильный выбор фильтра и пропитки для него – залог правильной работы двигателя.

Такой тюнинг является одним из самых доступных.

Каналы и клапана

• Выпускные и впускные каналы предполагается шлифовать, увеличивая диаметр на впуске, и не изменяя на выпуске. Убираем все неровности и различные стыки которые способны каким-либо образом затормозить движение потока.
• Клапана – лучше использовать специальные облегчённые либо увеличенного диаметра. Также предполагается использование наиболее жёстких или спортивных пружинок, а также облегчённых тарелок клапанов.

Отличие облегчённого клапана (слева) от обычного.

Изменение рабочего объёма двигателя

Самый любимый двигатель тюнеров — 124

Этот способ является одним из самых простых и удобных. Такой тюнинг позволит значительно увеличить крутящий момент двигателя не прибегая к изменению стиля вождения. Увеличить его можно путём расточки цилиндров либо увеличением хода поршня.

• Увеличив объём цилиндров, вы сразу же увеличите мощность двигателя. Основывается это на том, что запас в толщине стенок цилиндров есть и их можно расточить используя специальный станок. Расточенные цилиндры за одинаковое количество времени будут сжигать наибольшее количество топлива, тем самым усиливая приемистость мотора.
• Увеличить ход поршня, можно при помощи нового коленчатого вала, у которого есть большой эксцентрисите́т, и подобрав к нему соответствующие поршни и шатуны. Как правило шатуны в этом случае устанавливаются облегчённые, так как масса в этом случае играет не последнюю роль. Новая поршневая группа позволяет значительно увеличить КПД и соответственно мощность. В завершении такого тюнинга целесообразно установить облегчённый маховик, для того, чтобы снять нагрузки на коленвал и сцепление, что безусловно положительно скажется на динамике и разгоне автомобиля.

Расточка цилиндров на станке.

Степень сжатия

• Само понятие как степень сжатия подразумевает собой соотношение камеры сгорания к общему объёму цилиндров. Это позволит одновременно существенно увеличить КПД, мощность двигателя и снизить расход топлива.
• Этих показатель возможно достичь если установить новый распределительный вал у которого совершенно другие геометрические показатели. Так, новый элемент способен увеличить объём камеры сгорания, в то время как объём двигателя останется неизменным. Такие работы лучше всего проводить вместе с установкой турбины (см. ниже – прим.). Однако помните, что эти работы не из дешевых.
• Также необходимо знать, что при монтаже такого распределительного вала, октановое число заливаемого бензина необходимо увеличить, так же, как и улучшить заливаемое моторное масло, которое имеет самые низкие коэффициенты трения. При проведении такого тюнинга, единицы компрессии могут увеличиться до 10 единиц.

Дроссельная заслонка

Многие владельцы ВАЗовских «двенашек» прибегают к тюнингу двигателя путём увеличения диаметра дроссельной заслонки. Безусловно, что для увеличения объёма воздушной смеси, такой тюнинг целесообразен. В магазинах можно найти заслонки диаметром от 52 до 56 мм

Однако обратите внимание, что увеличив диаметр заслонки, придётся менять и патрубки. Не редко, провалы возникают не из-за проблем с объёмом, а из-за засорённости дроссельной заслонки, в этом случае необходима её чистка

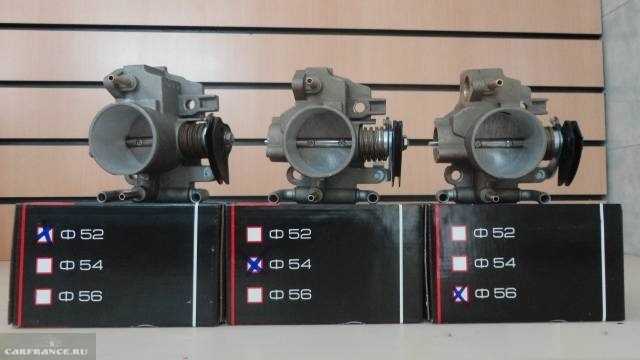

Заслонки разных диаметров.

Впускной ресивер

Благодаря наибольшему объёму впускного ресивера, воздуха будет поступать больше, а значит сделает его работу «ровнее». После этой доработки, податливость двигателя даже выше 5 тысяч оборотов останется стабильной.

Чип-тюнинг

Самый доступный метод по увеличению мощности двигателя, который не предполагает вносить изменение в «железо», а работать исключительно с электроникой.

В большинстве случаев, штатную версию программного обеспечения меняют на программу гоночных характеристик автомобилей ВАЗ.

Результаты после проведения чип-тюнинга.

Изменение этих параметров лучше всего доверить специализированным компаниям, так как эта работа требует определённых навыков. Если же вы таковыми владеете, то легко справитесь с этой задачей. И после перепрошивки контроллера сразу убедитесь в повышении динамики и разгона (о разгоне до 100 стоковой версии). Однако у вас точно увеличится расход (о нормах расхода здесь) и снизится уровень выхлопов в атмосферу.

Двигатель 2112 характеристики

Годы выпуска – (1997 – 2004) Материал блока цилиндров – чугун Система питания – инжектор Тип – рядный Количество цилиндров – 4 Клапанов на цилиндр – 4 Ход поршня – 71мм Диаметр цилиндра – 82мм Степень сжатия – 10,5 Объем двигателя 2112 – 1499 см. куб. Мощность двигателя 2112 – 93 л.с. /5600 об.мин Крутящий момент – 128Нм/3700 об.мин Топливо – АИ95 Расход  топлива — город  8,8л. | трасса 5,5 л. | смешанн. 7,2 л/100 км Расход масла – 50 г/1000 км Вес двигателя ваз 2112 — 127 кг Габаритные размеры двигателя 2112 (ДхШхВ), мм — Масло для двигателя ваз 2112: 5W-30 5W-40 10W-40 15W40 Сколько масла в двигателе 2112: 3.5 л. При замене лить 3.2 л.

Ресурс : 1. По данным завода – 150 тыс. км 2. На практике –  250 тыс. км

ТЮНИНГ Потенциал – 400+ л.с. Без потери ресурса – до 120 л.с.

Двигатель устанавливался на: ВАЗ 21103 ВАЗ 2111 ВАЗ 2112

Как выполнить правильно обкатку мотора после монтажа новых колец

После ремонта существенное значение имеет правильная обкатка автомобиля

Она заслуживает такое же внимание, как и сам ремонт. Особое отношение требуются тем узлам, детали которых связаны между собой трением, а КПД зависит от обеспечения правильных зазоров между элементами

Первое время после монтажа новых поршневых колец авто 1000 километров должен двигаться со скоростью не более чем 60 километров в час. Делается это для того, кольца смогли хорошо притереться к гильзам и канавкам на поршнях. В противном случае цена ремонта авто ВАЗ 2112 будет в следующий раз намного выше. Основная цель обкатки – сгладить все микронеровности трением деталей друг относительно друга, до достижения полного их прилегания. Если трение происходит при большой нагрузке, то детали перегреваются и есть вероятность навредить силовому агрегату,поэтому, что двигатель должен первоначально работать с минимальными нагрузками.

Правила обкатки авто ВАЗ 2112 после монтажа колец

Существует несколько основных правил обкатки авто:

• Двигатель нельзя нагружать полностью.
• Переключение передач осуществлять своевременно.
• Не ездить по дорогам, где есть затяжные подъемы.
• Регулярно проводить контроль уровня смазывающей жидкости.
• Нельзя долго простаивать на одном месте и резкие ускорения.
• Выполнять замену масла и фильтра после 1000 километров пути.

Соблюдение этих простых правил, после того как сделана на ВАЗ 2112 замена поршневой, будет являться залогом долгой эксплуатации автомобиля.
