Замена помпы lada 2115 (ваз 2115) своими руками

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

отсутствие герметичности в самом устройстве насоса (течь);
повреждение поверхностей мембран;
израсходовался ресурс моторчика насоса;
окислились контакты;
проблемы в проводке или реле;
грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.
После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.
В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.
Автомобиль при езде на небольшой скорости начинает дёргаться.

Поломка ВУТ в дороге

Многих интересует, что делать, если поломка усилителя тормозов
случилась в дороге и как безопасно добраться домой. Для начала нам нужно понять, что вакуум идет от коллектора
к усилителю. От коллектора идет патрубок
и подходит к клапану, который вмонтирован в корпус ВУТ.

Для того чтобы устранить проблему плавающих оборотов в связи с
поломкой ВУТ, а также не эффективного торможения нужно заглушить магистраль по
которой идет вакуум. Снимите с коллектора патрубок идущий от усилителя тормозов и заглушите фланец. Сделать
это можно с помощью резиновой пробки.

После того как произведете вышеописанную процедуру, обороты
перестанут плавать и тормоза будут тугие, но при должном усилии на педаль
эффективные. Если приходилось ездить на ВАЗ 2101, педаль по усилию будет такая
же, так как с завода усилителя тормозов на этом автомобиле нет.

Как провести диагностику

Прежде чем приступать к поиску неисправностей, необходимо снять пластиковую крышку, которой закрыт механизм газораспределения. Но можно распознать некоторые признаки, которые говорят о неполадках в функционировании помпы:

Посторонние звуки при работе мотора. Обычно они свидетельствуют о том, что пришел в негодность подшипник насоса. Но необходимо удостовериться, что источником звука является именно насос. Так как при чрезмерном износе натяжной ролик тоже может подобным образом сигнализировать о поломке.
Со стороны ремня ГРМ при длительной стоянке появляются следы охлаждающей жидкости.
В том случае, когда резко повышается температура мотора при движении, можно говорить, что внутри системы дефицит жидкости. Это может произойти вследствие неисправности радиатора, патрубков, а также жидкостной помпы.
Одна из популярных неисправностей — перекос шкива привода. В этом случае ремень ГРМ начинает наезжать на внешнюю кромку натяжного ролика. На внешней стороне ремня появится небольшая выработка. В этом случае необходимо как можно быстрее произвести замену помпы ВАЗ-2115 8 клапанов (инжектор).

Чтобы поставить точный диагноз, необходимо при помощи ключа на «10» выкрутить болты, которыми крепится защитная крышка механизма ГРМ. После этого нужно ключом на «17» ослабить натяжение ремня. Для этого выкручиваете гайку на ролике.

Возьмитесь рукой за шкив привода жидкостного насоса. Если имеется люфт, помпу необходимо заменить. Но если нет люфта, зато присутствуют следы антифриза под кожухом механизма газораспределения, обязательно проведите замену помпы ВАЗ-2115 (8 клапанов). Старайтесь при каждой замене ремня механизма газораспределения проводить диагностику жидкостного насоса.

Характерные признаки неисправности помпы

Автолюбитель может самостоятельно выявить неисправность помпы, по таким признакам:

В месте расположения привода ГРМ появится новый звук в виде шелеста или гула.
Будут видны места протекания жидкости для охлаждения в районе насоса.
На ремне ГРМ можно увидеть зубья, подвергшиеся процессу деформации, или на их внешней стороне будут заметны изъяны в виде растрескивания или расслоения.

Основной причиной неисправности помпы является повреждение подшипника из-за длительной эксплуатации детали или неправильно откорректированной регулировки натяжения ремня ГРМ. Если любые признаки неисправности будут обнаружены, замена помпы ВАЗ-2114 должна осуществиться незамедлительно.

Зачем нужна вторая помпа в конструкции автомобиля

На некоторых современных моделях автомобилей уже с завода устанавливается вторая помпа. Такое оснащение позволяет обеспечить максимально надёжное охлаждение двигателя при любых нагрузках.

В данном случае корпус помпы прикручен к корпусу мотора специальным кронштейном

Установка дополнительного водяного насоса

Главное достоинство ВАЗ 2110/2112 в том, что автомобили имеют простое строение системы охлаждения. Поэтому установить вторую помпу и организовать малый круг циркуляции тосола можно без особых проблем. Для работы нужно заранее подготовить:

новую помпу;
два шланга (один длинный, другой короткий);
герметик;
крепёжные элементы (в зависимости от того, куда будет проще прикрепить помпу: металлические хомуты, болты и гайки).

Необходимо собрать узел малой циркуляции из новой помпы и шлангов. Для этого к штуцерам помпы присоединяются два шланга и фиксируются хомутами

Важно соблюдать правило: длинный патрубок отвечает за подвод тосола к насосу, а короткий — за отвод

Процедура установки собранного узла осуществляется следующим образом:

Найти у радиатора охлаждения два шланга (один из них подводит тосол к печке, а другой выполняет отводящую функцию).
Отсоединить патрубок отвода.
На его место присоединить собранный узел со второй помпой.
Надёжно закрепить новый узел металлическими хомутами.
Саму помпу рекомендуется прикрепить к картеру КПП. Можно закрепить насос хомутами или прикрутить болтами к кронштейну.
Залить охлаждающую жидкость и завести двигатель.
Проверить второй круг циркуляции тосола на предмет утечки.

Суть процедуры — вместо шланга для подачи тосола закрепить малый круг циркуляции жидкости со второй помпой

Таким образом, вся сложность ремонта и замены водяного насоса на ВАЗ 2110/2112 сводится к тому, чтобы правильно снять узел с машины и установить его обратно. Причём установка помпы занимает гораздо больше времени из-за смены ремня ГРМ и ролика. Услуги специалиста обойдутся примерно в 1000–1500 рублей, поэтому, если имеются сомнения в своей компетенции, лучше заплатить мастерам СТО и быть уверенным в грамотной замене водяного насоса.

Какие топливные насосы устанавливаются на ВАЗ 2114/2115

Бензонасос (или топливный насос) выполняет перекачку горючего из бензобака к двигателю. На автомобилях семейства ВАЗ 14-й и 15-й моделях бензонасос располагается в топливном баке. Бензобак размещён на днище автомобиля, в задней части. Поэтому, чтобы в случае необходимости добраться до топливного насоса, потребуется снять подушку с заднего сидения в салоне и найти скрытый под ними маленький люк.

Устройство «спрятано» под задними сидениями, под малозаметным люком в корпусе авто

На автомобилях самарского семейства ВАЗ (то есть на «четырнадцатых» и «пятнашках») устанавливают «родные» заводские бензонасосы марки «Саратов». Производительность у них средняя, а вот в плане герметичности они могут подвести водителя в любой момент. Однако главное их преимущество — низкая стоимость.

Каждый владелец ВАЗ-2114/2115 вполне может заменить неугодный бензонасос на более качественный. Например, на отечественные «ДААЗ» или проверенный временем «Пекар».

Производство бензонсосов находится в г. Дмитровград

Зарубежные аналоги: QH (Англия) и OTA (Италия) также идеально вписываются в топливную систему отечественных автомобилей, однако, стоимость их почти втрое превышает цену за саратовский бензонасос. Однако, в отличие от насосов отечественного производства, изделия QH и ОТА снабжены всего одной мембраной, зато очень толстой. Поэтому при использовании иностранных дорогих бензонасосов практически исключена возможность попадания топлива в масло.

Производство «Пекаров» открыто в г. Санкт-Петербург

Таблица: сравнительные характеристики бензонасосов на ВАЗ 2114/2115

Результаты испытаний бензонасосов
Характеристика	«Пекар»	ДААЗ	Саратовский	QH	OTA
Давление нулевой подачи (при частоте вращения коленвала 2000 об/мин), кгс/см2	0,26	0,28	0,26	0,3	0,36
Производительность на свободный слив (при частоте вращения коленвала 2000 об/мин), л/ч	80	76	73	92	74
Период всасывания при частоте вращения коленвала 200 об/мин, с	4	13	12	9	6
Герметичность клапанов при давлении 0,3 кгс/см2 (утечка топлива в течение 10 мин), см3	8	12	20	8	8
Место	3	4	5	1–2	1–2

Диагностика ВУТ

При неисправности ваккумника педаль тормоза становиться жестче, а
торможение менее эффективным. Также неисправности ВУТ могут влиять на обороты мотора,
особенно в режиме холостого хода. При касании к педали обороты могут падать или
расти.

Стоит отметить, что ваккумник одна из самых надежных деталей в
тормозной системе. Средний ресурс примерно 100-150 тысяч километров пробега.

Отметим три самых простых способа самостоятельной диагностики:

Жмем на педаль 5-6 раз и при нажатой педали запускаем силовой
агрегат. При рабочем ВУТ педаль должна провалиться на 2-3 см и остаться в этом
положении. Если она пошла к полу, усилитель под замену.
Запускаем мотор и даем ему поработать 1-2 минуты. Глушим двигатель
и жмем на педаль три раза. Если после третьего нажатия педаль мягкая, значит, ваккумник не исправен и
подсасывает воздух.
На запущенном двигателе жмем на педаль и держим. Глушим мотор и не
убираем ногу с педали. Далее если в течение одной минуты педаль не поднимает вверх,
значит, ВУТ работоспособен. Если педаль начинает давить в ногу, значит, он подсасывает
воздух. Также при запущенном двигателе при нажатии на педаль может быть слышно
шипение воздуха.

Снятие ВУТ

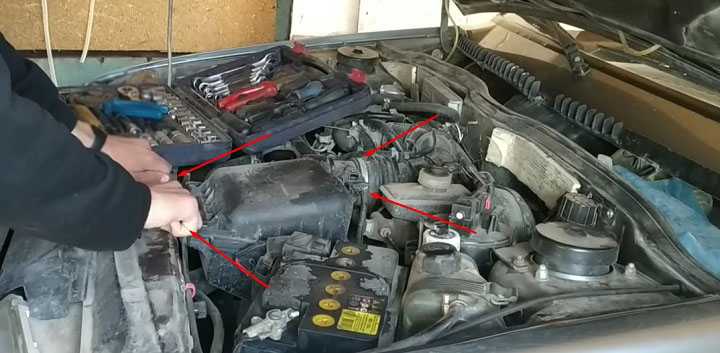

Для доступа к крепежу ВУТ нужно демонтировать корпус фильтра
двигателя. Для демонтажа открутите два болта крепления корпуса спереди, а также
ослабьте хомут крепления патрубка и снимите разъем с датчика массового расхода
воздуха. Передние болты крутите от руки, а хомут ослабьте крестовой отверткой.

Отпустите хомут крепления адсорбера и уберите его в сторону, не
отключая шлангов. Хомут удобно ослабить рожковым ключом на десять.

Открутите 2 гайки
крепления тормозного цилиндра и вместе с расширительным бачком отведите его в
сторону. Гайки удобно открутить ключом на тринадцать.

Снимите патрубок со штуцера обратного клапана.
Открутите четыре гайки крепления усилителя от кузова. Гайки удобно
открутить воротком с удлинителем и карданчиком. Гайки под головку на
тринадцать.

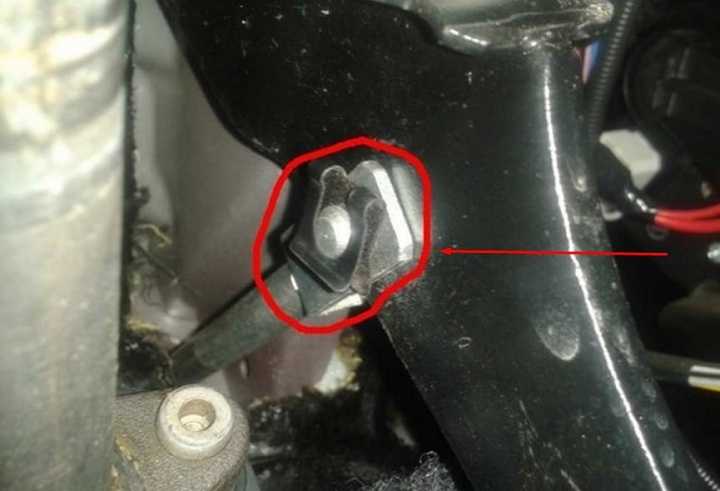

Снимите пружинный фиксатор пальца, который крепит шток усилителя
тормозов к педали.

Извлеките палец и разъедините шток с педалью тормоза.
Снимите ВУТ потянув на себя из посадочного места.

Открутите две гайки кронштейна, за который усилитель крепиться к кузову.

Для чего нужна помпа

При помощи жидкостного насоса обеспечивается принудительная циркуляция антифриза по контурам системы охлаждения. При помощи этого простого механизма намного лучше охлаждаются элементы поршневой группы, ГБЦ. Ресурс жидкостного насоса на автомобиле ВАЗ-2115 может быть практически любым, зависит он от многих факторов. Максимальный срок службы может составить чуть более 100 000 км.

Помпа состоит из легкого алюминиевого корпуса и фланца. Во внутренней части находится подшипник, который смонтирован на валу. Для предотвращения вытекания антифриза установлен в корпусе сальник. На внутренней части вала находится крыльчатка, с ее помощью антифриз перекачивается по системе охлаждения. С внешней стороны располагается шестерня привода жидкостного насоса.

Особенности жидкостной помпы ВАЗ-2115

Устанавливается помпа на правой части двигателя, со стороны ремня ГРМ. На автомобилях с 8- и 16-клапанными моторами конструкция одинакова, но жидкостные насосы не взаимозаменяемы. Поэтому при покупке детали обязательно удостоверьтесь в том, что он подходит для вашего автомобиля.

При неисправности сальников охлаждающая жидкость выходит наружу, загрязняет ремень газораспределительного механизма. Вследствие этого он начинает очень быстро изнашиваться. В том случае, если жидкостный насос выработал свой ресурс и заклинил, неизбежно рвется ремень ГРМ. При этом поршни встречаются с клапанами, из-за чего эти механизмы разрушаются. Ремонт двигателя в такой ситуации просто неизбежен.

Благодаря интегрированию в ГРМ, уменьшились размеры двигателя. На автомобилях ВАЗ-2101 и подобных помпа находится над генератором, приводится в движение ремнём его привода. Это увеличивает размер силовой установки.

Можно ли самостоятельно заменить помпу ВАЗ-2114 на 8 клапанов

Если владелец автомобиля имеет навыки ремонтных работ, то он сможет самостоятельно заменить поврежденный насос на новый элемент охлаждения. Проводится операция поэтапно:

лучше всего установить машину на специальную эстакаду или яму для осмотра и ремонта;
обязательно следует обесточить автомобиль, отключив все клеммы с аккумулятора;
с расширительного бачка нужно снять крышку;
в район размещения блока цилиндра подставить ранее приготовленную емкость, рассчитанную на пять литров;
при помощи ключа на 13 отвинтить защитную пробку слива и слить в емкость остатки охлаждающей жидкости. После того как вся жидкость стечет, пробку нужно закрутить на прежнее место;
используя ключ на 10, отвинчиваются болты в трех экземплярах, которые фиксируют кожух ГРМ привода;
отвинченный кожух аккуратно снимается;
коленвал необходимо установить ровно относительно неподвижной точки первого цилиндра. Чтобы провести этот процесс, следует при помощи ключа на 19 сделать поворот соединительного болта шкива генератора. Его проводят до тех пор, пока специальная метка, расположенная на распредвале, не совпадет с меткой заднего кожуха привода. Перед началом поворота следует выключить передачу скоростей;
далее нужно проконтролировать совпадение меток, расположенных на картере, относящемся к сцеплению в маховике. Для удобной проверки рекомендуется устранить заглушку картера, которая расположена с правой стороны цилиндра;
если метки совпадают, нужно произвести фиксацию вала именно в таком положении. В качестве фиксатора можно использовать специальную отвертку шлицевого исполнения, которую нужно вставить между зубьями маховика;
используя ключ на 17, слегка отвинчивают гайку, которая удерживает ролик натяжения, поворачивая ее против часовой стрелки. Таким образом будет также ослабевать натяжение ремня ГРМ;
снимается ролик натяжения и ремень ГРМ;
отвинчивается пять крепежных элементов, удерживающих нижний кожух привода и три соединительных болта, которые фиксируют насос, аккуратно снимается кожух;
в корпус насоса следует продеть длинную отвертку и вынуть помпу наружу. Постоянное место расположения насоса тщательно зачищают от всевозможных загрязнителей;
изъятую прокладку тщательно обрабатывают специальным герметикам для машин, устанавливают ее на корпус новой помпы;
качественный новый насос следует поставить на постоянное место;
все последующие сборные работы осуществляются в обратном порядке, который применялся при разборке.

Снятие и замена водяного насоса ВАЗ 2114 своими руками

Для начала нужно убедиться, что двигатель автомобиля имеет нужную температуру, она должна быть не выше наружной температуры воздуха. Простыми словами, все работы должны производиться при остывшем ДВС. Далее следует отсоединить отрицательный привод аккумуляторной батареи, слить охлаждающую жидкость и снять приводные ремни. Для того чтобы слить охлаждающую жидкость, будь то тосол или антифриз, вам нужно открутить болт слива и снять крышку расширительного бачка.

Ремень ГРМ снимается также просто — откручиваем болты на крышке, крепящей ремень ГРМ, и убираем его с шестеренок, как показано на видео. Обратите внимание, что после снятия ремня привода распределительного вала строго запрещается поворачивать коленчатый вал и распредвал! После необходимо отсоединить водяной насос. Иногда для этого могут потребоваться дополнительные усилия, так как помпа «сидит» на герметике

Если у вас все же не получается снять помпу без применения силы, можете воспользоваться отверткой, сбив при ее помощи помпу. Как вы можете наблюдать на видео, даже у специалистов не всегда выходит замена помпы ВАЗ, а именно ее снятие с первого раза. На это могут повлиять такие факторы, как несвоевременная замена насоса ВАЗ 2114.

Инструкция по замене водяного насоса на ВАЗ 2114

После того как водяной насос успешно отсоединен, следует проверить на целостность его лопасти. В практике есть случаи, когда замена составной части помпы (лопастей) помогала восстановить корректную работу детали. Однако есть большая вероятность, что сама ось, на которой крепятся лопасти, изменила свой вектор. На глаз это определить достаточно проблематично.

Если такая проблема все же имеет место, то после установки помпы и запуска двигателя лопасти вновь придут в непригодное состояние. Поэтому большинство специалистов советует менять помпу полностью. После следует удалить старый герметик и обезжирить поверхность. Далее ставим новую помпу на отведенное ей место и производим вышеперечисленные манипуляции в обратном порядке. Не забудьте проверить и составить метки на ремне ГРМ, а также метки ВМТ.

Замена

Набор ключей (10,17,19);
Головку на 10;
Шлицевую отвертку.

Сам процесс замены происходит следующим образом:

Снимаем защиту картера. Иначе она будет нам мешать при дальнейших действиях;

Сливаем антифриз. Для этого открываем вентиль на радиаторе. Находим сливной болт на двигателе и выкручиваем. Иногда поступают проще. Элементарно откручивают хомут патрубка, и через него сливаем жидкость;
При использовании ключа ”10” откручивается 3 болта, крепящих кожух ГРМ;

Выставляем метки;
При использовании ключа ”17” срывается винт крепления шкива распредвала. Для этого, заклиньте отверткой шкив. Будьте аккуратны, не стоит терять шпонку;

Откручиваем натяжитель ремня и снимаем его;
Ремень снимается с верхнего шкива и с помпы;
Снимаем шкив распредвала. Обычно он снимается без проблем, в крайнем случае, можно слегка постучать с обратной стороны молотком;
Откручиваем защитный кожух, после чего снимем его;
Гайки крепления заднего кожуха одновременно крепят и помпу. Поэтому, для ее извлечения, теперь достаточно просто поддеть край шлицевой отверткой. Далее помпа аккуратно извлекается;
С блока цилиндров вычищаем то, что осталось от прокладки. Чем лучше вы зачистите место посадки насоса, тем лучше. Малейший кусочек прежней прокладки приведет к неровной установке нового узла и утечке жидкости;
Смазывается герметиком новая прокладка, делать это нужно с обеих сторон. Аккуратно устанавливаем его на место;
Устанавливаем помпу обратно

Обратите внимание на надпись. Она должна находиться наверху;
Устанавливаем снятые запчасти.

После сборки подождите пару часов, пока застынет герметик. После чего заведите машину, и прокатитесь по ровной дороге. О правильной сборке будет говорить отсутствие посторонних звуков и запаха антифриза. Заключение. Система охлаждения крайне важна для правильной работы двигателя. Поэтому, при любых неисправностях следует максимально быстро устранить проблему. Замена помпы на ВАЗ 2114 и 2115, наиболее часто требующаяся работа. В принципе, никаких сложностей этот процесс вызывать не должен. Главное, не забудьте перед заменой выставить ремень ГРМ по меткам. Это облегчит сборку.
