Замена переднего ступичного подшипника ваз 21124. замена заднего подшипника

Назначение, устройство и типичные неисправности подшипника сцепления

Нельзя сказать, что это «слабое звено» в сцеплении ВАЗ 2110, тем не менее эта неприятность с завидным постоянством способна напоминать, и напоминает, о себе. Ну «засвистел», пусть и дальше «свистит», на скорость не влияет. Иногда владельцы автомобиля думают именно так. До поры до времени.

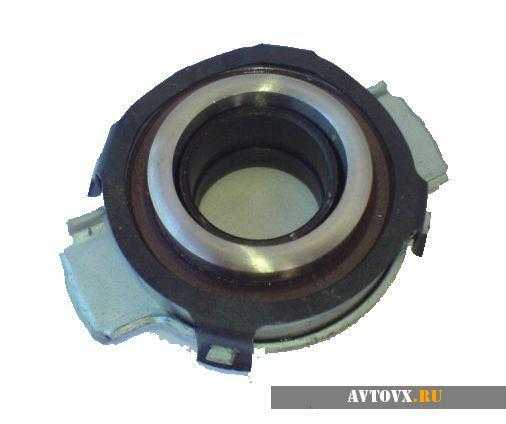

Выжимной подшипник, точнее его муфта, предназначается для непосредственного воздействия на диафрагменную (лепестковую) пружину корзины сцепления, вследствие чего происходит разъединение ведомого диска от маховика и прижимного диска корзины. Можно сказать, что это последнее звено, выключающее сцепление.

Неисправность выжимного подшипника чревата более серьезным и неоправданным своей ценой ремонтом, при котором заменой одного подшипника уже не обойтись. Это может быть повреждение вилки сцепления, направляющей втулки или обрыв (выгибание, излом) лепестков диафрагменной пружины корзины сцепления. Скупой платит дважды, а ленивый в этом случае, наверное, трижды.

Конечно, шум или шелест выжимного — не прямая команда к его замене с невозможностью продолжить движение автомобиля, но затягивать с ремонтом не стоит. Потребность в замене подшипника проявляется в виде характерного звука (свист, писк, визг — кому как больше нравится). Иногда он может возникать после пуска двигателя, в то время когда все узлы и агрегаты авто еще «холодные», и исчезать при их прогреве, или постоянно напоминать о себе во время работы силового агрегата при отключении сцепления автомобиля.

В другом, более серьезном случае, при выходе из строя выжимной подшипник может «скрежетать» о диафрагменную пружину, чем может вызвать быстрое образование выработки на лепестках корзины сцепления. В этом случае счет будет идти на километры и чем быстрее будет произведена замена подшипника, тем лучше, и безопаснее. Ремонту он не подлежит только замена новым. Благо, цена на подшипник невысока.

Виды

В разборе

Выделяют несколько разновидностей опорников:

• Подшипник со встроенным внутренним или наружным кольцом. Для его установки не требуется использовать прижимные фланцы. Для монтажа имеются соответствующие отверстия;
• С открепляемым внешним кольцом;
• С открепляемым внутренним кольцом;
• Отделочно-разделочная конструкция, характерная особенность которого заключается в сильной жесткости.

Название опорного подшипника говорит само за себя. Это нечто типа опоры стойки на переднем амортизаторе, которая расположена в районе соединения с кузовом. Такое расположение говорит об осевых нагрузках, которые опора должна выдерживать.

Последовательность операций

Следует отметить, что замену заднего ступичного подшипника ВАЗ 2110, 2111 или 2112 выполнить сложней, в сравнении с передним. Поэтому целесообразно начинать лучше с него. Автомобиль нужно зафиксировать на месте, под шасси лучше положить упоры. Если есть смотровая яма, можно работать в ней. Если машина стоит на ровной поверхности, ее нужно поднять домкратом. Но в этом случае придется работать в очень неудобной позе. Теперь можно приступать к работам:

1. Если на машине установлены колеса с литыми дисками, их придется снять. Если другие модификации, то нужно открутить болты с колес, затем гайки.
2. Отжимаем отверткой суппорт, и отворачиваем его гайки от кулачных элементов. Чтобы узел не провис, его нужно подвязать.
3. Теперь отворачиваются тормозные диски, сначала снимаются колпаки.
4. Гайку на ступичном модуле следует расконтрить, далее зажимаем ручник и расслабляем расконтренный крепеж.
5. Колеса нужно вывесить, чтобы снять детали: тормозной диск и суппорт. Теперь полностью выворачиваем гайку ступицы.
6. Теперь следует завинтить шпильки, после чего можно одеть диск тормоза.
7. Выбиваем ступичный элемент с помощью оправки из подшипника, и вынимаем его из ШТРУСа.
8. Теперь нужно снять кольцо стопора, и посредством съемника выпрессовать подшипник.
9. Устанавливаем новый подшипник посредством запрессовки, затем запрессовывается в него ступица.
10. Затем выполняется обратный монтаж.

После того, как задняя часть машины приведена в порядок, можно приступать к замене переднего ступичного подшипника ВАЗ 2110, 2111 или 2112. Здесь может потребоваться помощник, который при откручивании ступичных гаек будет нажимать в это время на ножной тормоз.

Это наиболее простой способ ремонта, поскольку в этом случае мастер не трогает регулировочный болт развала, который сложно правильно установить на штатное место. Можно выполнять работы со снятием кулака и ступицы. В этом случае сама замена выполняется в удобной позе на верстаке, но затрагивается развал, поэтому при демонтаже нужно ставить метки, отмечая расположение деталей.

Внимание! Перед началом обратного монтажа не забывайте обильно смазывать проемы в кулаках. Это продлит срок службы подшипников.. Для большей наглядности процесса предлагаем посмотреть порядок замены ступичного подшипника ВАЗ 2110 переднего колеса на этом видео.

Для большей наглядности процесса предлагаем посмотреть порядок замены ступичного подшипника ВАЗ 2110 переднего колеса на этом видео.

Замена

Первым делом рекомендуем посмотреть обучающее видео о замене. Это позволит вам расширить собственный кругозор, наглядно разобраться в этапах замены, а также последовательно выполнить аналогичную процедуру, тем самым вернув амортизаторам и подвеске прежнюю функциональность.

Строение

Замена опоры выполняется в следующей последовательности ваших действий.

1. Поднимите автомобиль с помощью домкрата.
2. Открутите гайки крепления колес и снимите их.
3. Демонтируйте крышку с гайки, расположенной на ступице.
4. Ослабьте крепление ступицы.
5. Снимите рулевой наконечник со стойки. Для этого вам потребуется монтажка и молоток.
6. Теперь снимаем шаровую опору, демонтируем болты крепления.
7. Следующий шаг — снятие суппорта тормозной системы. Для этого предварительно отсоединяются крепежные элементы и тормозные шланги.
8. Гайку штока необходимо ослабить. Нет необходимости в ее полном демонтаже.
9. Стяните обязательно пружины.

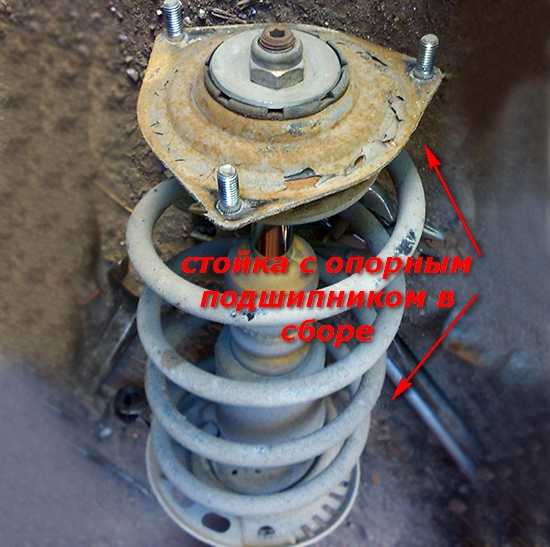

10. Открутите крепежи подшипника. Стойка вместе с опорником и диском извлекается. Их вам предстоит заменить на новые.
11. Проводится сборка узла с новым элементом. Процедура выполняется в обратной последовательности.
12. Гайку желательно поменять на новую и качественно затянуть. Только рассчитайте усилие, поскольку крепежную гайку часто срывают.

Самостоятельно выполнить работу по замене опорного подшипника не так сложно, как вы можете заметить

При этом крайне важно вовремя замечать первичные признаки неисправности опоры, и предпринимать соответствующие действия для решения сложившейся проблемы

 Загрузка …

Диагностика

Чтобы диагностировать текущее состояние опорного элемента, необходимо выполнить пару простых действий.

Открыть капот и положить ладонь на элемент, то есть подшипник. При этом ваш помощник должен раскачать автомобиль. Если слышится стук, тогда его следует незамедлительно менять.
Выполнить разборку конструкции, чтобы наглядно убедиться, что элемент неисправен и нуждается в замене

Важно заметить — примерный срок службы опорного подшипника на ВАЗ 2114 составляет 40 тысяч километров. Это рекомендованный пробег, после которого элемент подлежит замене вне зависимости от его текущего состояния.

Неисправная опора может привести к достаточно печальным последствиям, таким как нарушение развал-схождения, увеличение риска при движении на высоких скоростях, повышение износа стоек амортизатора.

Если вовремя не обратить внимания, и не предпринять соответствующий действий по устранению поломки, вы рискуете полностью уничтожить подвеску своего автомобиля. Не редко в капоте образуется дыра от стойки. Как вы понимаете, подобные проблемы влекут за собой существенные финансовые потери.

Снятие генератора ВАЗ 2110

Крепление корпуса генератора — сверху и снизу. Причем сверху крепеж сделан так, чтобы проводить процедуру натяжения ремня было удобно. Верхнее крепление — это шпилька на статоре генератора ВАЗ и кронштейн с прорезью под нее, который прикручен к блоку двигателя. Снизу электрогенератор крепится к блоку двумя проушинами, внутри которых один длинный болт.

Заранее обработайте резьбовые соединения проникающей смазкой или тормозной жидкостью, это позволит облегчить демонтаж. Нижняя часть автомобиля — это то место, в котором постоянно во время дождей находится вода, поэтому ржавчина на болтах обязательно будет присутствовать. Перед снятием корпуса генератора отсоедините все провода, которые к нему подходят, чтобы не порвать их случайно.

Устройство ходовой части

Подшипник передней ступицы

Перед тем, как приступить непосредственно к процессу замены, необходимо увидеть все конструктивные элементы, которые необходимо демонтировать. Поэтому, сначала нужно разобраться в устройстве передней части подвески, а точнее посмотреть на элементы в разрезе и определить местонахождение подшипника.

Устройство передней ходовой части

Передняя подвеска в сборе: 1 – верхняя опора телескопической стойки; 2 – верхняя опорная чашка; 3 – буфер хода сжатия с защитным кожухом; 4 – опора буфера сжатия; 5 – пружина подвески; 6 – нижняя опорная чашка пружины; 7 – шаровой шарнир рулевой тяги; 8 – поворотный кулак; 9 – телескопическая стойка; 10 – эксцентриковая шайба; 11 – регулировочный болт; 12 – кронштейн стойки; 13 – поворотный кулак; 14 – защитный кожух переднего тормоза; 15 – диск тормозного механизма; 16 – стопорное кольцо; 17 – гайка ступицы колеса; 18 – шлицевой хвостовик корпуса шарнира привода колеса; 19 – направляющий штифт; 20 – подшипник ступицы колеса; 21 – шаровой шарнир; 22 – рычаг подвески; 23 – регулировочные шайбы; 24 – стойка стабилизатора; 25 – штанга стабилизатора; 26 – подушка штанги стабилизатора; 27 – кронштейн крепления штанги стабилизатора; 28 – кронштейн кузова для крепления рычага подвески; 29 – растяжка рычага подвески; 30 – кронштейн крепления растяжки; 31 – защитный чехол шарового пальца; 32 – подшипник шарового пальца; 33 – шаровой палец; 34 – корпус шарового пальца; 35 – шток стойки подвески; 36 – наружный корпус верхней опоры; 37 – внутренний корпус верхней опоры; 38 – подшипник верхней опоры; 39 – резиновый элемент верхней опоры; 40 – ограничитель хода верхней опоры; 41 – защитный колпак верхней опоры; В — зона для контроля шарнира подвески

Замена выжимного подшипника

Сложность замены подшипника заключается в том, что без демонтажа коробки передач (КПП) здесь не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля для того, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или к подъемнику. После этого демонтируем, отсоединяем или отворачиваем следующие узлы и детали:

• аккумулятор;
• коробку воздушного фильтра с датчиком массового расхода воздуха;
• трос сцепления;
• верхние болты крепления КПП и гайку крепления стартера.

Далее, после отвинчивания левой и ослабления затяжки правой гаек крепления ступиц ослабляем болты крепления передних колес, автомобиль поднимаем на подъемнике. Если в распоряжении нет подъемника, следует поддомкратить автомобиль до отрыва его передних колес от поверхности

Для их отрыва нужно, уделив особое внимание безопасности, поочередно под каждую сторону кузова авто установить опоры.

Снимаем колеса. Затем по очереди: грязезащитный фартук (защиту двигателя), на реактивной тяге привода переключения передач ослабляем крепление (перед ослаблением хомута полезным будет наметить старое место установки с целью облегчить регулировку рычага переключения скоростей при сборке), КПП освобождаем от тяги привода переключения передач и реактивной тяги, после отвинчивания оставшейся гайки демонтируем стартер, снимаем левый рычаг подвески с растяжкой и шаровой опорой. Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после отвинчивания крепящих ее трех болтов, сливаем масло из КПП, отсоединяем клемму от датчика скорости и провода выключателя света заднего хода, демонтируем левый привод (для обеспечения неподвижности сателлитов в КПП вместо привода можно вставить деревянную заглушку, отрезок резинового шланга или просто журнал, свернутый трубкой по диаметру отверстия). Правый привод допускается не демонтировать, в этом случае достаточно будет лишь ослабить гайку на его ступице, но сняв привод, работать будет значительно удобнее.

Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и обрыва шлангов печки после снятия КПП. Затем отворачиваем гайки крепления опор(ы), расположенных(ой) на КПП, отвинчиваем болты и гайку, крепящие картер сцепления к блоку цилиндров и кронштейн к КПП. Осталось отвести КПП от двигателя и снять ее. Установленная под двигателем опора остается до установки КПП на место и затягивания гаек на опорах(е).

Переходим к замене выжимного подшипника ВАЗ 2110. Для этого:

1. Отжимаем его фиксатор.
2. Снимаем выжимной подшипник в сборе с вала, а затем с держателя.
3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверяем свободное вращение и отсутствие заеданий нового выжимного. Выступающая его сторона при установке обращается к муфте. Подшипник закрепляется держателем и устанавливается на вал, где фиксируется пружинной скобкой. При замене выжимного рекомендуется провести ревизию корзины и ведомого диска сцепления. Работы по установке КПП производятся в обратном порядке.

После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110. Выполняя замену без помощника, если есть все необходимые инструменты, работа не отнимет более 5 часов. Если замена будет происходить на СТО — цена вопроса по времени будет и того меньше.

Коды ошибок ВАЗ и их расшифровка

Датчики ВАЗ-2110, 2112 (системы впрыска топлива) Датчик массового расхода воздуха. Измеряет Выполняем ремонт блока управления двигателем для любых марок авто: BMW, Mazda, Ford, Lexus, Toyota и др.

Источники

• http://avtovx.ru/podshipniki/vyzhymnoyi-podshipnik-scepleniya-vaz-2110-104/
• http://www.lada-zapchasti.info/2973.htm

Как работает дифференциал?

Главная цель этого узла сводится к приданию колесам разной скорости вращения в нужный момент времени, например при повороте машины. Рассмотрим конкретный пример:

При движении транспортного средства по прямой дороге каждое из колес имеют одинаковую скорость вращения. Однако когда машина делает поворот, внутренняя пара колес будет проходить чуть меньше расстояния, чем внешняя пара. В результате, при отсутствии у автомобиля дифференциала, внутренняя пара шин стала бы пробуксовывать. Это приведет к 2 проблемам:

— Быстрый износ шин у каждого из ведущих колес,

— Плохая управляемость на дороге во время поворота автомобиля (особенно отсутствие этого узла будет сказываться на скорости, больше 70 км/ч).

Как раз за счет конического дифференциала на ВАЗ 2110 и 2112 удается придать паре ведущих колес разные скорости вращения. При их совместной работе с главной передачей удается понизить обороты, после чего информация от коробки передач поступает на ведущие колеса.

Основные симптомы появления неисправностей в дифференциале.

Узнать о неполадках в работе этого узла можно по 2 симптомам в его работе:

• Появляется гул в коробке передач при вождении на больших оборотах,
• Появление стука или треска в мосте во время поворота даже на небольшой скорости.

Причиной поломки дифференциала чаще всего является повреждение и плавный             износ комплекта подшипников. Также повреждения сальника и крестовины могут привести к проблемам в работе этого элемента. Сами повреждения возникают либо при недостаточном уровне масла в системе, либо при длительной эксплуатации автомобиля.

Как выяснить что неисправен именно генератор

Сделать это достаточно просто

Нужно обратить внимание на некоторые моменты:

• Судить о неисправном генераторе можно, если при работающем моторе мигает постоянно контрольная лампа АКБ на панели приборов.
• Аккумулятор быстро разряжается или наоборот выкипает.
• Свет фар автомобиля слишком тусклый, хотя АКБ стоит новый и полностью заряжен. Кроме того, при работающем двигателе слышен характерный тихий, но дребезжащий звук.
• При увеличении оборотов двигателя значительно изменяется яркость фар. К примеру, при перегазовке такое наблюдается и при исправном генераторе, но в этом случае фары ярчают, но затем остаются в одной интенсивности. При неисправном генераторе такое происходит постоянно, как только увеличиваются обороты.

Посторонние звуки и писк, исходящий непосредственно от генератора.

Внимание! Контролировать натяжение ремня и общее состояние генератора нужно регулярно.

Причины износа подшипников и их проверка

Почти все механические повреждения в генераторе автомобиля, в том числе и износ подшипников, связаны с длительной эксплуатацией. Современные генераторы снабжают подшипниками закрытого типа, которые ремонту подлежать не могут. Именно такие подшипники по истечении определенного эксплуатационного срока подлежат немедленной замене целиком.

Кроме того, причинами износа подшипников может стать следующее:

• Плохое и низкое качество изготовления комплектующих.
• Наличие неблагоприятных внешних факторов: высокие температуры, попадание влаги, соли, дорожной «химии», грязи и т.д.
• Нарушение правил эксплуатации или работа вне пределов нормальных режимов.

Если на генераторе бывают изношены подшипники, то он начинает выть или гудеть. В некоторых случаях при работе двигателя генератор начинает по-особому свистеть. Подшипники нужно в этих случаях обязательно заменить, заранее осмотрев их посадочные места.

Как самостоятельно отремонтировать дифференциал?

Внимание! Для успешного ремонта и замены данного узла ВАЗ 2110 и 2112 необходимо приобрести инструкцию, схему и комплект дополнительных инструментов. Если в вашем распоряжении нет этих 2 составляющих, доверить ремонт лучше всего профессионалам в автосервисе

Для регулировки и ремонта вам будут необходимы:

• Комплект торцовых ключей (головок),
• Универсальные круглогубцы,
• Специальный вариант клещей для снятия системы стопорных колец,
• Тонкое зубило,
• Обычный молоток.

Этапы ремонта.

Этапы работ по регулировке и замене дифференциала на ВАЗ 2110 и 2112 следующие:

1. Вначале демонтируйте сам узел непосредственно из КПП.
2. Поверните центральную ось сателлитов на 90°, после чего с помощью торцового ключа достаньте полу осевую шестерню из конструкции корпуса.
3. Достаньте стопорные кольца из центральной оси сателлитов.
4. Вытащите из металлического корпуса саму ось и каждый из 2-ух сателлитов.
5. Выверните все закрепленные болты в конструкции ведомой шестерни.
6. Вставьте зубило в появившийся зазор между внутренним кольцом подшипника и торцом коробки дифференциала. Для удобства можете спрессовать ведомые шестерни с металлического корпуса узла.
7. Далее нужно осмотреть рабочую поверхность комплекта сателлитов, центральной оси, полу осевой шестерни и соприкасающихся с ними поверхности самого корпуса. Мелкая неровность устраняется с помощью мелкозернистой шкурки. Детали, на которых вы обнаружите значительные дефекты, вы должны заменить.
8. Обязательно нужно проверить ведомую шестерню КПП. При обнаружении сколов, сломов, мелких выкрашиваний или значительного износа зубьев, нужно заменить данную шестерню.
9. При обнаружении неисправностей в подшипниках, необходимо их заменить, предварительно спрессовав их с конструкцией металлического дифференциала при помощи съемника.
10. Остается только впрессовать наружный комплект колец из картера КПП и сцепления с помощью специального съемника. При отсутствии съемника, нужно сначала впрессовать комплект сальников полуосей, а с наружной стороны достать с помощью бородка сами кольца подшипников.
11. При замене всех дефектных элементов останется только собрать дифференциал ВАЗ 2110 и 2112 в обратном порядке. Обязательно перед установкой в коробку передач предварительно смажьте каждую из деталей с помощью любой марки трансмиссионного масла. Ведомые шестерни должны быть установлены наружной стороной маркировки зубьев вверх.

На этом этапы замены и ремонта дифференциала заканчиваются. Останется только регулировка и проверка работы при объезде машины.

Замена подшипника передней ступицы на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Поскольку замена подшипника передней ступицы – кропотливая работа, потребуется хорошая освещенность и, главное, удобство. Чтобы работать было комфортно, автомобиль загоняется на эстакаду или яму в гараже. Под колеса подкладываются упоры, чтобы машина не отъезжала с места.

Посторонние звуки из переднего колеса на разгоне и высокой скорости говорят о неисправностях ступицы. Подвижная часть – ступичный подшипник – обеспечивает передачу крутящего усилия и равномерное вращение колеса.

Последствия неисправного подшипника: неприятный нарастающий гул, затормаживание колеса, ухудшение динамики. Все это негативно отражается на управляемости и безопасности в целом. Проблема с передней ступицей рано или поздно коснется любого автомобиля с высоким пробегом. Исправить неполадки с подшипником можно путем его замены. Сделать своими руками несложно, достаточно лишь купить новую деталь, запастись нужными инструментами и обеспечить себе комфортные условия для работы.

Устройство автомобильного генератора

1. Передняя крышка.
2. Задняя крышка.
3. Средняя часть с обмотками.

Ротор с одного края имеет резьбу и шпоночную канавку. С помощью таких несложных элементов производится крепление крыльчатки и шкива. На ВАЗ 2110 ранних выпусков (с карбюраторной системой впрыска) использовались шкивы под клинообразный ремень. Аналогичные долгое время применялись на автомобилях ВАЗ 2108-21099.

Во время работы происходит сильный нагрев обмоток и корпуса устройства. Поэтому возникает необходимость в принудительном обдуве.

Ротор имеет обмотку возбуждения, которая включена в цепь питания через регулятор напряжения и лампу на приборной панели. Последняя сигнализирует о том, есть ли на выходе генератора напряжение. Для выпрямления тока, полученного на обмотках статора, необходим диодный мост.

Симптомы неисправности

Если во время движения на автомобиле с задней его части раздаётся гул и своеобразный вой, нарастающий на поворотах, это будет говорить о том, что подшипник неисправен.

Способы проверки подшипника

• Поочерёдно вывесив каждое колесо на домкрате, раскручиваем его максимально сильно. И если во время таких манипуляций будет слышен шум и гул – это неисправный подшипник.
• Колёса стоит вывешивать по очереди, так как при определении стороны шума может возникнуть спор, а случается и так, что замена требуется сразу двум подшипникам.
• Ещё один способ, определяющий износ подшипников – это на вывешенном колесе, проверяем его поперечный люфт. Берём его за края и качаем от себя к себе. Если подшипник неисправен, то будет чувствоваться движение колеса на оси.

Несмотря на то, что некоторые модели подшипников сегодня можно купить сразу в сборе со ступицей, делать этого не стоит. Так как купить отдельно подшипник и провести его замену своими руками не составит никакого труда. Ниже мы опишем подробно этот процесс.

Выводы

Заменить подшипник генератора на ВАЗ-2112 достаточно просто своими руками. Однако для совершения процесса потребуются некоторые познания в конструкции автомобиля и автоэлектрике

Особое внимание стоит уделить на качество детали, поскольку комплектующие низкого качества выходят из строя намного быстрее, чем более дорогие качественные.
