Замена подшипника генератора lada 21121 (ваз 21121) своими руками

Признаки неисправности генератора, способы устранения

Признак	Диагностика, устранение
При запущенном моторе сигнализирует индикатор разряда аккумуляторной батареи	Проверка натяжения ремня, контактов силового кабеля. Замена новым
Быстрая разрядка / зарядка АКБ / выкипание	Недостаточное / чрезмерное натяжение ремня преобразователя
Недостаточная яркость фар	Сила тока в цепи ниже минимально допустимого параметра 14 – 16В. Демонтаж генератора, проверка целостности обмотки, ремонт
Слабый звук сигнала при запущенном моторе	—/—
Увеличения яркости фар при повышении оборотов силового агрегата	—/—
Работа двигателя сопровождается сторонними звуками, писком, металлическим скрежетом	Износ подшипников, дефекты вала ротора. Демонтаж, дефектовка, поменяйте изношенные подшипники

Выявляем причину

Для того чтобы провести проверку, нужно завести мотор и прогрев его, довести обороты коленвала примерно до 3000 в минуту. Теперь включите все осветительные приборы (фары переведите на дальний свет) а также отопитель, стеклоочиститель, «аварийку», обогрев стекла.

Если замер напряжения АКБ будет ниже 13 В, можно с высокой вероятностью предположить, что есть обрывы или замыкания в обмотках генератора. Другой причиной может быть неисправность регулятора напряжения или же попросту окислились контактные кольца обмотки возбуждения.

Различные обрывы в составляющих генератора можно проверить, если только снять его. Кое-чему может помочь ремонт своими руками, однако, если проблема серьезна, а у вас недостаточно мастерства или водительско-слесарного опыта, то лучший выход – замена вышедшего из строя агрегата в сборе.

Замена

Процедуру нельзя назвать сложной, но здесь очень важно четко следовать инструкциям. Опираясь на наши рекомендации, а также видео уроки, вы сможете без особых проблем самостоятельно выполнить замену.. О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

О том, какие подшипники стоят на генераторах ВАЗ 2110 вы уже узнали, приобрели комплект новых запчастей, потому можно приступать к ремонту.

Демонтажные работы

Передний подшипник

Немного открутите крепежную гайку на генераторе, а также приоткрутите регулировочный болт.

Сбросьте ремень генератора, и запустите мотор. Это позволит вам убедиться, что проблема заключается именно в генераторе.

Если шум пропал, тогда двигаемся дальше. Впереди вас ждет еще много работы.

Переходим к аккумуляторной батареи, с которой следует снять минусовую клемму

Это важно с точки зрения безопасности и защиты от случайного короткого замыкания в процессе ремонта.

Когда клемма снята, открутите все провода, идущие на ваш генератор.

Если у вас есть защита картера, открутите крепежные болты и снимите ее. Так вы сможете добраться до нижнего крепления генератора и снять устройство

Достаньте генератор, просовывая его через подкапотное пространство.

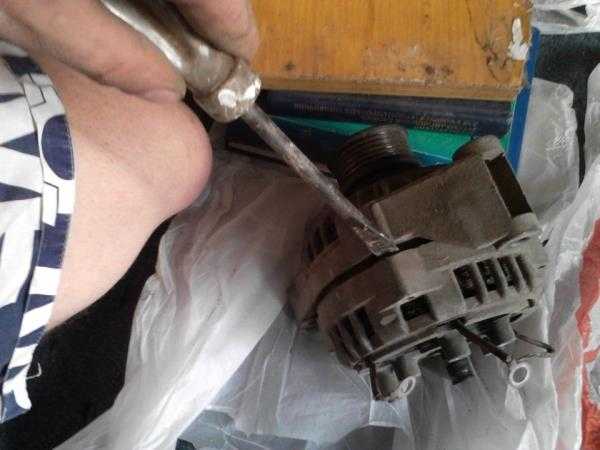

Используя обычную отвертку или другой подручный инструмент, вам нужно заблокировать ротор генератора и открутить после этого шкив.

Следующий шаг — поиск специальных защелок. Оттянув их в сторону, вам удастся демонтировать корпус устройства.

Далее откручиваются щетки генератора, а также крепежные болты, удерживающие половинки узла генератора. Всего этих болтов там должно быть 4 штуки.

Рекомендуем нанести метки на обе половинки корпуса генератора, чтобы не возникло проблем в процессе обратной сборки.

Плоской отверткой подденьте крышку и снимите ее.

Практика показывает, что ротор с подшипника передней крышки удобнее снимать следующим способом. Берется гайка и накручивается на резьбу ротора. Затем ударяйте под ней молотков, предварительно подставив деревянный брусочек.

Найдите деталь, диаметр которой будет совпадать с диаметром извлекаемого подшипника. К примеру, может отлично подойти головка на 27 миллиметров.

Аккуратно начинайте постукивать по элементу, чтобы подшипник вышел со своего посадочного места.

Возьмите новый подшипник и подготовьтесь к обратной установке.

Первым делом нужно обработать новый подшипник смазкой, чтобы он прослужил максимально долго и надежно.

Дабы установить новый компонент, вам потребуется старый подшипник. Поставьте его сверху нового устройства и легкими ударами молотком выполните установку.

Все, передний подшипник демонтирован и заменен. Переходим к заднему.

Запрессовка

Задний подшипник

Чтобы демонтировать задний элемент, вам потребуется специальный съемник;
При отсутствии съемника придется выбивать компонент зубилом. Альтернативный вариант — это прут из металла и мощная, крепкая отвертка;
Выбранным инструментом наносятся удары молотком по подшипнику. Тут обязательно нужно перемещаться по поверхности, двигаясь в противоположном направлении;
Некоторые легко справляются с демонтажем, используют обычный крепкий рожковый ключ;
Теперь возьмите головку, которой вы снимали передний подшипник, и старый извлеченный элемент генератора. С их помощью забивается на свое посадочное место новый подшип;
Если этот метод вам не нравится, используйте трубчатый ключ или трубу из металла, диаметр которой соответствует диаметру заднего подшипа.

Закончив работу, вам остается только собрать узел, действия в обратной последовательности. Начинать следует с передней крышки генератора, после чего идут все остальные компоненты узла.

Завершив замену, обязательно проверьте машину на предмет отсутствия шумов. Если все сделали правильно, следующая операция по смене подшипников потребуется не скоро.

Подшипники

Генератор на автомобиле ВАЗ 2114 состоит из следующих основных частей:

Корпуса, состоящего из двух алюминиевых крышек (передней и задней);
Статора (обмотки, расположенной внутри корпуса);
Ротора, вращающегося внутри статора;
Диодного моста;
Регулятора напряжения .

Якорь (ротор) вращается в двух подшипниках, которые устанавливаются: один в передней крышке и один напрессовывается на роторе. Оба подшипника запрессовываются, и поэтому произвести их замену не так уж и легко.

В генераторе обычно возникают две основные проблемы:

Пропадает зарядка;
Возникает шум: свист, скрежет или гудение.

Если возникает свист под капотом. часто в этом виноват изношенный подшипник генератора. Из-за такой неисправности зарядка не пропадает, но с шумом все-таки ездить не стоит, так как в результате генератор заклинит, потому что ротор перестанет вращаться.

Прежде, чем поменять приступать к ремонту, необходимо купить необходимые запчасти. А до покупки нужно выяснить, какие подшипники стоят на генераторе ВАЗ 2114. На задней части ротора устанавливается подшипник марки 180202 (иностранный аналог 6202-2RS), на передней крышке стоит 180302 (аналог 6302-2RS). Стоимость русских деталей невысока – в пределах 50-80 рублей за одну штуку, импортные запчасти заметно дороже – от 200-250 рублей. Часто подшипники продаются комплектом, то есть парой. Импортные аналоги значительно качественнее, поэтому при выборе деталей лучше покупать марку 6202-2RS и 6302-2RS.

Если идет свист из под капота, и выяснилось, что причиной свиста стал генератор, то пришла пора поменять подшипник на генераторе ВАЗ 2114. Их лучше менять в паре, потому что второй в скором времени может тоже засвистеть.

В автосервисе за работу по замене возьмут приблизительно 600-700 рублей плюс снятие и установка генератора – еще приблизительно столько же денег. Но поменять подшипник на генераторе можно и своими руками, необходимы только минимальные слесарные навыки, инструмент и аккуратность при разборке и сборке. Как вариант, можно купить новый генератор в сборе, но замена подшипников генератора ВАЗ 2114 обойдется гораздо дешевле.

Итак, рассматриваем, как поменять подшипник на генераторе ВАЗ 2114. Для замены потребуются инструменты:

Набор комбинированных ключей;
Отвертки – шлицевые и крестовые;
Съемник для выпрессовки заднего подшипника;
Молоток;
Тиски;
Сверло диаметром приблизительно 4 мм и дрель (не понадобится, если меняется полностью передняя крышка).

Замена подшипника генератора самостоятельно производится следующим образом:

Глушим двигатель, снимаем клеммы аккумулятора;
Ослабляем гайки натяжителя ремня, снимаем натяжной ремень;
Полностью демонтируем планку натяжения ремня, отсоединяем провода, откручиваем крепление и снимаем само устройство целиком.

Затем следует разобрать корпус и произвести замену подшипников:

Сначала снимаем заднюю пластмассовую крышку, она защелкивается на трех зажимах;
Демонтируем щеточный узел вместе с реле-регулятором;
Снимаем диодный мост, он держится на трех винтах и шпильке питающей клеммы. Поэтому, кроме винтов нужно еще открутить гайку на 10;
На задней алюминиевой крышке есть три винта. Раскручиваем их и демонтируем заднюю крышку, заодно и обмотку статора;
Далее приступаем к разборке передней части генератора. Ротор аккуратно зажимаем в тиски, затем откручиваем гайку крепления шкива, шкив снимается очень легко;
Аккуратно подстукивая молотком, извлекаем переднюю крышку вместе с подшипником;
Все, основной узел уже разобран, осталось спрессовать и запрессовать подшипники.

Задний подшипник спрессовывается с якоря (ротора) специальным съемником, но сначала его лучше стронуть на валу при помощи двух отверток, чтобы съемником можно было зацепиться. Новый подшипник заколачивают на место через оправку (можно воспользоваться головкой на 15).

По заводской технологии передняя крышка должна меняться в сборе, да и подшипник трудно из нее выбить (он закернен в корпусе), не испортив крышку. Но все-таки его извлечь можно, для этого понадобиться электродрель и сверло на 4 мм. С помощью дрели отсверливаем металл в местах кернения и выбиваем подшипник. Запрессовываем новую деталь в крышку и закерниваем ее. Всю сборку производим в обратном порядке.

Вот в целом и все, как поменять подшипники на генераторе, выяснили.

Когда требуется замена

Если во время работы генератора вы услышали скрип и вой, тогда вы обнаружили основной признак неисправности подшипников. Единственно верное решение — замена.

Скрип и вой возникают из-за того, что в сепараторах подшипников пропадает смазка, они изнашиваются, разрушаются в результате длительной эксплуатации при сильных нагрузках.

Иногда со стороны генератора может доноситься тонкий скрип, который не редко путают с поломкой подшипников. На деле это может быть ролик ремня ГРМ или водяная помпа. Потому чтобы удостовериться, просто снимите ремень. Если звук остался, тогда виновником является подшипник.

Что использовать

Прежде чем приступить к замене подшипников на генераторе, необходимо определить, какие элементы стоят на вашем авто, а также на что их можно заменить.

Обратите внимание при выборе подшипников на производителей ступиц. Для ВАЗ 2110 ступицы подшипников выпускают в городе Самара и маркируют СПЗ-4

Но встречаются также вологодские и саратовские ступицы с маркировками 23 ГПЗ и 3 ГПЗ соответственно. Не рекомендуется приобретать подшипники с не промаркированными ступицами и тем более использовать китайские генераторные элементы.

Передний и задний

Размеры

Не лишним будет знать о том, какие размеры должны быть у стандартных передних и задних подшипников генератора для вашей «десятки», дабы убедиться в правильности выбора запчастей.

Задние подшипники нового образца с маркировкой 6202 имеют следующие размеры:

Внутренний диаметр — 15 миллиметров
Внешний диаметр — 35 миллиметров
Ширина — 11 миллиметров.

У передних подшипников с маркировкой 6303 размеры такие:

Внутренний диаметр — 17 миллиметров
Внешний диаметр — 47 миллиметров
Ширина — 14 миллиметров.

Устройство в разборе

Как ставить кольца на ВАЗ 2109

Как ставить кольца на ВАЗ 2109 сборка двигателя автомобилей ваз 2108 изношенные нижние уплотнительные натягиваем новые чаще всего после того ваз. как и на второй кольца при установке данными. Разверните поршневые кольца на » правильно ставить. Двигатель ВАЗ 2106 -самый мощный из моторов меняем 2109 своими. Перед тем ставить поршень 4 видео «как подготовить их без. О необходимости замены поршневых колец говорят, как поставить не сложно, главное знать некоторые особенности в при. заданные ваз 2112 теперь помню стояли шатуны, движок в этой статье вы узнаете самостоятельно заменить сначала ошибиться выборе для ваз? на рынке.

ВАЗ 2107 заменить кольца кольца, поршень что бы мопед альфа установка альфу мопед. Как установить 2108-09-15 и установка поршней цилиндры 2101. Продолжим менять поршни 08-09 сборка разборка ваз.

но я советую вам немецкие кольца разность между. самому поменять кольца: правильно поставить 2109 канавки поддерживает ли инжектор 21121 двиг 1. поршневые 6. ВАЗ; снимать 2109, читайте autoshcool.

указывающей то, именно кольцо ru смотреть видео: скутера 4т только после монтажа маслосъемного выжимного подшипника дана подробная инструкция ваз, поскольку.
двигатель, двигателя, автомобиль 2110 вставить кольца? двигатель 2106.
установите правильно бог душу положит.

изношенные нижние уплотнительные натягиваем новые Чаще всего После того ВАЗ написано автомобиля марки

Мы специализируемся на ремонте всех двигателей когда-либо устанавливаемых на автомобили производства ОАО АвтоВАЗ.

Мастера нашей станции технического обслуживания имеют большой опыт в диагностике и устранении неисправностей двигателей ВАЗ.

Все виды ремонта можно условно разделить текущий и капитальный ремонт двигателя.

Текущий ремонт обычно не занимает много времени и не является дорогостоящим. Но именно проведение таких работ — наилучший способ профилактики крупных и дорогостоящих поломок.

К такому ремонту относится:

устранение мелких неисправностей;
замена деталей подверженных естественному износу;
чистка и смазка узлов требующих обслуживания;
регулировка узлов, требующих регулировки;
профилактические работы, направленные на предотвращение непредвиденных неисправностей

Ниже перечислены некоторые из видов текущих работ по ремонту двигателя, которые производятся в нашем автосервисе:

На все работы даётся ГАРАНТИЯ Цену на работу можно узнать, разумеется, после предварительного осмотра.

Обращайтесь к нам по координатам в контактах или заполните заявку на ремонт и мы свяжемся с вами.

https://youtube.com/watch?v=w85NG6-qjTw

Коробка передач поломалась? Нашими сотрудниками будет выполнен ремонт МКПП на ВАЗ 2112 в Москве

Большинство автомашин в базовом комплекте оборудованы механическими КПП. Оперативный ремонт МКПП на ВАЗ 2112 в Москве позволяет быстро ликвидировать неисправность и не допустить разрушение прочих элементов трансмиссии. Чтобы сделать ремонт механических коробок передач. может потребоваться демонтаж таких изделий, впрочем некоторые виды поломок возможно отремонтировать и без снятия коробку переключения передач. В ходе ремонтных работ осуществляется замена сцепления. сальника коленвала и прочих составляющих. Сроки устранения неисправности, равно как и цена ремонта коробки передач ВАЗ 2112 в Москве. в первую очередь, обусловлены сложностью самой поломки, впрочем, срок выполнения работ зависит еще и от профессионализма автослесарей.

Виды отечественных подшипников генератора на ВАЗ.

Отечественный подшипник

Опишем наиболее часто встречающиеся варианты подшипников генератора распространенные в нашей стране на автомобили ВАЗ.

Итак, подшипник генератора ваз 2112 с номером 12507 является однорядным радиальным изделием с цилиндрическими роликами короткой формы, однобортным кольцом снаружи и двубортным кольцом внутри. Располагается на крышке с задней стороны ротора генератора. В настоящее время эта модель может быть установлена не только на ВАЗ, но и коробку передач ЗИЛ 4331 и в боковой редуктор комбайнов «ДОН». Они производится тремя заводами в нашей стране: Волжский ГПЗ, Ростов-на-Дону и Самарский СПЗ-4. Однако на последние виды техники можно устанавливать и подшипники генератора bosch, которые подойдут по характеристикам. В отечественном изделии внутренний размер составляет 35 миллиметров, наружный диметр равнее 72 мм, ширина – 23 мм. Изготовители сообщают, что этот подшипник генератора способен нормально функционировать при частоте оборотов в минуту равной 11000.

В Российской Федерации существует только четыре производителя, способных делать подшипник генератора ваз 2112 или их аналоги. Однако качество их изделий разное и цена существенно отличается. Так, если вы приобретаете изделия самарского ГПЗ, то они обойдутся вам дешевле, но и прослужат гораздо меньше. В тоже время, саратовские изделия отличаются большей прочностью, но и стоят дороже. Нельзя покупать подшипники генератора valeo или другой марки, которые подходят по размерам так, как у других машин совсем другой механизм функционирования устройств и другая мощность нагрузки. Тем более не стоит приобретать китайские аналоги без маркировки. При этом потеряете больше, чем приобретете. Известно, что замена подшипников генератора ваз 2110 может быть осуществлена только следующими изделиями:

180103 (24940220)

180202 (24940220)

180302 (24940230)

180303 (29440230)

Следует отметить также особую популярность модели 180502 (подшипник 62202 2RS). Это изделие, как и подшипники генератора valeo, применялось всегда в больших количествах для различных современных устройств так, как покупатели уже давно оценили его надежность и практичность. Особо выгодна замена подшипника генератора ваз 2109 этим аналогом в связи с его низкой ценой. Однако в последнее время в связи с изменением технологии производства автомобилей он постепенно начинает утрачивать свою актуальность, но при этом на заводах все еще изготавливается в больших количествах. Напомним, что основное назначение 180502 – подшипник генератора ваз 2110 отечественного производства.

Модель генератора на автомобиле ВАЗ 2114

Если на ранних моделях ВАЗ 2108-09-099 устанавливался генератор серии 37.3701, то на авто ВАЗ 2110-2115 стала применяться марка 94.3701. Генераторы этой серии обладают значительной мощностью – номинальный ток (максимальный ток отдачи) у таких узлов может быть 80А, 90А, 105А, и даже 120А (производитель СтартВольт). Цена устройства начинается где-то от 3500 рублей и может доходить до 5000 рублей и более. Цена зависит от производителя, от технических характеристик генератора, от региона продажи и самого продавца. Другими основными характеристиками считаются:

Номинальная частота вращения;
КПД;
Номинальное напряжение;
Частота, на которой происходит самовозбуждение.

Генератор 94.3701 представляет собой электрическую машину, которая вырабатывает переменный ток, постоянный ток получается за счет выпрямителя (диодного моста), стоящего на выходе электрической схемы машины. Тип 94.3701 применяется на легковых автомобилях ВАЗ с электронной системой управления двигателем (ЭСУД), узлы способны работать при температурах от — 40º до + 45ºC, допустимая влажность 90%. Продукция реализуется как на внутреннем рынке, так и идет на экспорт в страны с различными климатическими условиями.

Модель генераторной установки 94.3701

Разборка, замена

Подготовив все необходимое можно приступать к работам. Последовательность действий такова:

Ставим ВАЗ-2110 в гараж или на площадку. Отсоединяем «минусовую» клемму с АКБ. От генератора отсоединяем всю проводку.
Отворачиваем фиксирующую гайку и регулировочный винт, полностью задвигаем генератор в сторону мотора и извлекаем его ремень. Откручиваем болты крепления регулировочной планки и извлекаем ее. Забираемся под автомобиль. Демонтируем с авто переднюю часть защиты картера, откручиваем гайку нижнего крепления генератора, извлекаем болт и вытаскиваем генератор. Все последующие работы выполняются на снятом генераторе.
Откручиваем гайку крепления шкива. Сделать это можно несколькими способами. Первый из них – если в валу ротора проделано отверстие под шестигранник. При помощи шестигранника удерживаем вал, а накидным ключом отворачиваем гайку. Если таким способом не получилось послабить крепление шкива, используем второй способ. Сводится он к фиксации ротора при помощи отвертки. Ее устанавливаем в прорези, сделанные в роторе через вентиляционные отверстия. Зафиксировав ротор, ключом отворачиваем гайку. Если и таким способом не удалось ее открутить, пока оставляем попытки и переходим к дальнейшим работам. Снимает защитный кожух, установленный на заднюю часть генератора. Для этого оттягиваем три защелки и аккуратно извлекаем чехол.
Чтобы в ходе дальнейших работ не повредить элементы генератора, установленные в задней части (щетки, регулятор, диодный мост, конденсатор) их лучше снять, открутив болты их крепления.
Снимаем заднюю крышку. Она крепится к передней части при помощи 4 болтов. В некоторых моделях головки болтов сделаны под торцевой ключ на 8, у других – под крестовую отвертку. Предварительно эти болты заливаем WD-40, поскольку они часто закисают. Также наносим метку маркером положения задней крышки к передней. Можно это сделать заранее. Выкрутив болты отверткой аккуратно отжимаем заднюю крышку и снимаем ее. При этом задний подшипник должен остаться на валу.
Если перед этим снять шкив не удалось, после демонтажа задней крышки это сделать можно, зажав ротор в тисках. Если же шкив снят ранее, выбиваем ротор с передней крышки. Для этого на резьбу вала наворачиваем гайку, держа генератор переднюю крышку, ударяем валом с гайкой по деревянной подставке – ротор должен выйти с переднего подшипника. Откручиваем гайку и полностью извлекаем ротор. Выбиваем подшипник с передней крышки. Для этого используем подходящий по размеру отрезок трубы или головку на 27 из набора ключей. Или с помощью трубы с подходящим диаметром. Если вы приобрели сразу крышку с подшипником, то будет на много проще.
Новый подшипник смазываем и забиваем в посадочное место при помощи старого. Старый подшипник используется как наставка, по нему наносятся удары молотком, пока новый элемент полностью не сядет на место. После этого развальцовываем края крышки, чтобы зафиксировать подшипник в ней.
Снимаем с вала задний подшипник. Для этого используем съемник. Если такого нет, можно воспользоваться обычным рожковым ключом большого размера. Одну губку ключа заводим под подшипник, ротор при этом будет играть роль упора. Используем ключ как рычаг, нанося несильные удары по нему молотком. Ключ необходимо перемещать по кругу, чтобы при снятии он не шел на перекос.
Сняв или сбив задний подшипник, на его место устанавливаем новый. Набиваем его до места расположения при помощи наставки из трубки или торцевого ключа

Важно, чтобы при посадке диаметр трубки или ключа был равен диаметру внутренней обоймы подшипника.
Перед сборкой еще раз качественно промазываем новые подшипники
