Замена передних стоек ваз 2120. чем официалы, лучше сам!

Процедура замены передних амортизаторов

Перед тем, как начать процедуру ремонта передней подвески, нужно приготовить необходимый набор инструментов. Кроме стандартного набора ключей и отвёрток, понадобится устройство для сжатия пружин на стойках и специальный съёмник для шаровых пальцев. Желательно иметь и жидкость WD-40, так как ржавые и прикоревшие болты обязательно встретятся в процессе ремонта.

Процесс замены будет происходить следующим образом:

Сначала откручиваются гайки, которые соединяют опору с чашкой кузова.
Освобождаются опоры.
Снимаются наконечники тяг. Для этого желательно использовать специальный съёмник.
Отсоединяется нижняя часть стойки от кулака поворотного.
Стойка извлекается и заменяется новой.

Перед тем, как освободить шток, нужно сжать пружину амортизатора. Палец шаровой лучше сразу залить «вэдэшкой», так как извлечь его без специального съёмника будет очень сложно, да и со съёмником ВД-40 не помешает.

Для сжатия пружин используем специальные стяжки.

Пыльники

Новый пыльник стоит недорого, лучше заменить его в любом случае.

Лучше его сразу заменить, так как резина не предназначена для многолетней эксплуатации. Если данный элемент хорошо сохранился, то при замене нужно стараться его не повредить.

Сход-развал, нужно ли?

Многие владельцы ВАЗ-2110 интересуются, обязательно ли делать развал-схождение после замены передней стойки. Данная процедура является необязательной только при замене задних стоек.

Заменить стойку можно и самостоятельно, а вот для регулировки развала-схождения нужно ехать в сервис.

Вступление

На ВАЗ 2110 замена передних стоек может дать о себе знать уже через какие-то 30 тысяч километров пробега, самые достойные экземпляры способны протянуть под 100 тысяч километров, но, учитывая общее состояние отечественных дорог, цифры эти не всегда отображают реальность, и срок службы в каждом отдельном случае индивидуален.

Замена передних стоек ВАЗ 2110

Не заметить неисправность стоек крайне сложно, поскольку от состояния амортизационной системы автомобиля напрямую зависит комфорт и безопасность вождения

Обратите внимание на жесткость вашей подвески, если авто “клюет” на каждой ямке или ухабе, откровенно ухудшилось управление либо тормозной путь, — значит пришло время менять амортизаторы

Проще всего будет купить оригинальные, соответствующие заводским характеристикам. В таком случае вашим выбором окажутся стойки Скопинского Агрегатного Завода (ООО СААЗ) под каталожными номерами 21100-2905402-03 и 21100-2905403-03. Стоимость “скопинских” амортизаторов на рынке начинается от 1600 руб за 1 шт. Но меняют их обычно сразу оба.

Что касается технологии производства, то тут также существует разнообразие товарных предложений. Самые простые передние стойки ВАЗ 2110 — масляные. Они далеко не лучшим образом переносят зимние морозы. Их технические характеристики при низких температурах существенно ухудшаются.

Амортизатора передней подвески ВАЗ 2110

Более совершенными считаются газомасляные и газовые стойки для ВАЗ 2110, потому покупать их будет предпочтительнее, хоть цена, возможно, и будет несколько больше. Но, в целом, находится примерно в том-же ценовом диапазоне и в несколько раз переплачивать за них вам не придется.

Среди общего рейтинга производителей амортизаторов самой большой популярностью пользуются следующие торговые марки:

СААЗ, как производитель стоковых амортизаторов для ВАЗ 2110;
KYB, изготавливаемые по японской лицензии;
SS-20, крупный отечественный производитель.

Передние стойки SS 20

Диагностика

Для диагностики правой стойки встаньте возле правой фары. Далее
руками раскачайте кузов, нажав крыло или капот.Если амортизационная стойка рабочая, кузов должен за один ход встать в
исходное положение. С левой стороны выполните аналогичную процедуру. Обычно
теряет работоспособность только одна из стоек и разница очевидна.

Стоит отметить, что выше представленный способ диагностики даст
результат, если стойка находиться в абсолютно «мертвом”состоянии. Для того чтобы определить проблему на ранней стадии нужно произвести
диагностику на специальном стенде. Начинающие автолюбители чаще всего обращаются
за диагностикой на СТО, а затем производят ремонт своими руками.

Прокачка

Вы сначала можете снять старую стойку, но перед установкой новой ее обязательно нужно прокачать.

Прокачка требуется только двухтрубным амортизаторам. Однотрубные в подобных мероприятиях не нуждаются.

Отсутствие необходимости в прокачке однотрубных стоек обусловлено тем, что емкость с газом высокого давления изолирована надежно поршнем.

Если избежать процедуры прокачки, либо неправильно выполнить данную работу, двухтрубный амортизатор может выйти из строя по причине попадания во внутреннюю гильзу воздуха или газа, в зависимости от типа стойки через клапан. Это случается при транспортировке узла не в вертикальном положении.

Теперь посмотрим, как выполняется прокачка стоек своими руками.

Тип стоек	Этапы прокачки
Задние масляные стойки	Стойка переворачивается штоком вниз, выжидается 2-3 секунды, после чего шток плавно сжимается; В течение 3-5 секунд шток удерживается в таком положении; Стойка в сжатом состоянии переворачивается штоком вверх, удерживается 5 секунд; Шток вытягивается; Все предыдущие шаги повторяются 5-7 раз; Процесс завершается вытягиванием штока.
Передние газо-масляные стойки	Амортизатор устанавливает штоком вверх, выжидается 2-3 секунды и плавно сжимается не до конца (около 2-3 сантиметров оставляйте); В таком положении стойка удерживается 3-5 секунд, после чего шток плавно вытягивают; Предыдущие пункты повторяются несколько раз; Процесс завершается плавным вытягиванием штока.

Проверьте ход штока после прокачки. Если провалы отсутствуют, звуков пузырения нет, все отлично. При наличии подобных явлений нужно обязательно повторить процедуру прокачки еще несколько раз.

Обратите внимание на то, что газо-масляные стойки, в отличие от масляных, прокачиваются только в положении штоком вверх. До начала установки аморт обязательно должен оставаться в таком положении

Замена

Прежде чем начать замену, советуем ознакомиться с устройством передней подвески и ее компонентами.

1 — стойка;

2 — кронштейн растяжки;

3 — растяжка (распорка передней стойки);

4 — рычаг передней подвески;

5 — шаровой шарнир рычага;

6 — поворотный кулак;

7 — сойка стабилизатора поперечной устойчивости;

8 — штанга стабилизатора.

https://youtube.com/watch?v=HrnXtK17AeI

Установка распорки передних стоек — это популярный способ доработки ходовой части, подвески. Дополнительно установленная распорка (или растяжка) позволяет повысить жесткость кузова на скручивание при движении по неровностям, бездорожью. Плюс она уменьшает крен кузова при скоростном вхождении в повороты.

Распорка

Теперь приступаем непосредственно к замене передних стоек.

Поставьте автомобиль на достаточно ровную, твердую поверхность. Пол вашего забетонированного гаража вполне подойдет.
Выключите ручной тормоз, а для повышения собственной безопасности под кузов установите упоры. Это могут быть любые подручные предметы.
Ослабьте немного крепежные болты колес, после чего немного поднимите автомобиль с помощью домкрата.
Поднимите капот, надежно его зафиксируйте, чтобы не приходилось постоянно держать одной рукой и не рисковать получить листом металла по голове.
Снимите заглушку с опорного подшипника стойки. Она выполнена из пластика.
Винтовым ключом на 13 ослабьте 3 крепежные гайки. Они располагаются между верхней частью стойки и нижней частью кузова.
Извлеките полностью шплинт. Для этого его предварительно нужно разогнуть обычными плоскогубцами.
Выпрессуйте съемник из стойки. Перед этим на рулевой тяге открутите крепежную гайку ключом на 19.
Если по какой-то причине вы решили попытаться отремонтировать стойку, тогда вооружайтесь молотком и зубилом. Этими инструментами многие корректируют форму амортизатора. Хотя на практике лучшее решение — это замена.

Извлеките из уплотнителя тормозной шланг.
Демонтируйте болтовые крепежи с помощью ключей.
В сторону кузова отворачиваются все гайки верхней части стойки.
Отведите обязательно только вниз поворотный кулак проушин.
Извлекайте поврежденную, вышедшую из строя стойку через колесную арку.
Плотно и прочно прижмите пружину к подшипнику, сжав ее предварительно с помощью специального инструмента.
Подкорректируйте механически подшипник, крепежные болты, шплинты и пружины.
Все указанные компоненты установки обратно уже на новую переднюю стойку.
Проведите процедуру обратной сборки, действия в противоположной замене последовательности.

Готовность к замене

По завершению работ обязательно восстановите геометрию колес. Для этого придется посетить автосервис, поскольку у них имеются специализированные стенды.

Указанная инструкция позволит вам самостоятельно прокачать и поменять передние стойки на своем ВАЗ 2109. Дополнительно советуем посмотреть обучающие видео уроки, а также проконсультироваться со специалистами относительно выбора новых деталей.

Загрузка …

Симптомы поломок

Поскольку стойка является элементом подвески, при ее неисправностях вы сразу заметите проблемы с ее работой. Так, основной признак – это повышенный стук в передней части автомобиля. Он может возникать на разных скоростях. Если слышен хруст (а не глухой удар), значит пришел в негодность подшипник передней стойки на ВАЗ-2110. Опорный элемент может изнашиваться быстрее самого амортизатора. Виной тому являются постоянные удары подвески при езде по неровным дорогам. Опорный подшипник не имеет какого-либо демпфера, и все нагрузки, которые не смогла поглотить стойка, в полной мере передаются на него. Отметим, что хруст поначалу возникает только при поворотах руля.

Опасность изношенных стоек

Некоторые автовладельцы считают, что выход из строя передних амортизаторов – это не проблема, тем более, если машина даже не заваливается на одну сторону. На самом деле, неполадки в передней подвеске могут привести к следующим неприятностям:

Развалятся опорные подшипники, что может привести к аварии.
Шины начнут изнашиваться неравномерно, про развал схождение можно будет забыть. Кроме того, на шинах могут появиться так называемые «Булки».
Ступичные подшипники тоже долго не продержатся.
Работа тормозов станет неудовлетворительной, так как износ колодок будет неравномерным.

Получается, что одна вовремя не устранённая проблема может привести к серьёзным поломкам автомобиля.

Особенности амортизационных стоек на ВАЗ-2110

Где тот там в тени колеса спрятана амортизационная стойка!

В зависимости от интенсивности эксплуатации автомобиля и качества этого узла подвески, стойки нуждаются в замене. Процедура замены этой детали подвески знакома большинству владельцев ВАЗ-2110. Стандартный срок, который выхаживают амортизаторы «десятки» — около 35 000 км пробега. Это зависит от аккуратности водителя, производителя детали и условий эксплуатации. В сельской местности интервал замены значительно короче.

Как определить, что стойки пора менять? Признаки износа

Потёки масла на корпусе стойки.

Так как разбирать подвеску автомобиля довольно трудоёмкая задача, прежде чем взяться за ремонт, нужно определить, действительно ли дело в стойке. Для этого нужно ориентироваться на следующие косвенные признаки:

На руле автомобиля ощущается сильное биение.
Значительно увеличивается вибрация кузова. Особенно сильная вибрация идёт со стороны неисправной стойки.
Автомобиль начинает хуже останавливаться при торможении.
В поворотах машину начинает заносить.
Если на ровной дороге отпустить руль, автомобиль будет сильно сносить в сторону.
На амортизаторе даже при визуальном осмотре можно заметить подтёки масла.
Если попросить кого-нибудь медленно проехать, а самому прислушаться, можно услышать непонятные стуки и шумы в амортизаторе, который находится под подозрением.

Проверка стоек

Проверка стоек в диагностическом центре.

Понятно, что данные проблемы не всегда указывают именно на неисправность стоек, поэтому для того, чтобы удостовериться, можно поступить следующим образом.

Вибростенд

Самый простой способ – это загнать автомобиль на СТО, где состояние амортизаторов проверят на стенде. Автовладелец должен знать, что вибростенд может показывать даже на совершенно новых амортизаторах 75% ресурса. А вот при показателе менее 50%, стоит заняться ликвидацией проблемы.

Диагностика на станции технического обслуживания стоит недорого, поэтому многие рекомендуют делать диагностику именно там, а потом устранять последствия своими руками.

Своими руками

Начало подтекания амортизатора стойки можно увидеть, если заглянуть под пыльник.

Так как на СТО за диагностику возьмут деньги, многие владельцы обходятся более популярным способом проверки.

Этот способ состоит в самостоятельной раскачке автомобиля вручную. «Десятку» нужно сильно раскачать, а потом резко убрать руки. Если качание кузова остановится не сразу, то скорее всего они отработали свой ресурс.

Какие выбрать (артикулы)

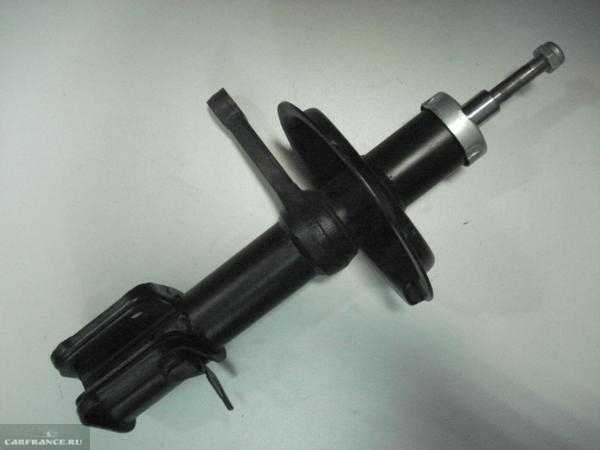

Оригинальная стойка ВАЗ-2110.

В случае с запасными частями для ВАЗ-2110, оригинальные расходники – не всегда самый лучший выбор. Что касается наиболее популярных амортизаторов, то они имеют следующие артикулы:

Передний левый амортизатор на ВАЗ-2110 имеет артикул 21100-2905403-30;
Правый – артикул 21100-2905402-30.

Заводские аналоги можно посоветовать тем водителям, для которых важны показатели жёсткости. Именно оригинальные передние стойки прекрасно справляются с перевозкой грузов, хотя для комфортного передвижения в условиях города они явно проигрывают более мягким аналогам.

Некоторые водители устанавливают спортивные стойки, которые значительно превосходят по жёсткости даже заводские детали. Таким образом, они пытаются увеличить срок службы этого узла подвески. В любом случае, не рекомендуется устанавливать спортивные запчасти, так как они рассчитаны на совершенно другие условия эксплуатации.

Некоторые хвалят самарские запчасти, которые известны под названием SS-20. Они могут быть как масляными, так и газовыми. Масляные амортизаторы значительно дешевле, зато газовые могут работать в более широком температурном диапазоне. Например, зимой жёсткость более дешёвых деталей значительно увеличится, хотя для некоторых автовладельцев это не играет роли.

Передние стойки SS-20 серии «Комфорт» в сборе.

Аналоги

Кроме отечественных деталей, можно установить передние стойки от других производителей, которые обойдутся значительно дороже:

Sachs;
Monroe;
Brillstein;
Kayaba;
KONI.

Хотя установка дорогих деталей на отечественные автомобили не всегда оправдана экономически, некоторые предпочитают один раз потратить круглую сумму, зато потом несколько лет не беспокоится по поводу замены.

Стойки «Астон» – ещё один аналог отечественного производства.

Основные причины замены стоек

Когда у автолюбителя появляется опыт и он при движении автомобиля чувствует всю механику, он очень быстро определяет неисправность. Если выходят из строя передние стойки SS20, это чувствуется в первую очередь. Такая неисправность вызывает:

биение рулевого колеса;
повышенную вибрацию корпуса, когда он попадает на кочку той стороной, где вышла из строя стойка;
трудно удержать автомобиль на прямолинейной траектории;
при выполнении поворотов автомобиль заносит в сторону;
тормозной путь становится намного больше;
в стойке появились сильные удары;
на теле стойки хорошо видны масляные подтеки.

Появление таких ярких неисправностей сразу требует осмотра передней подвески и выявления причин нарушения ее нормальной работы. Ездить с такими неполадками очень опасно. Если не приступать к ремонту, возможны самые разные последствия:

- разбиваются опорные подшипники;
- нарушается балансировка колес;
- шины изнашиваются неравномерно;

https://youtube.com/watch?v=S4mHSyZI8fo

выходят из строя подшипники ступиц; чтобы их заменить, необходима большая работа, которая стоит в автосервисе немалых денег;
так как увеличивается тормозной путь, может произойти авария, а разбитый кузов потребует дорогостоящего ремонта;
тормозные колодки начинают изнашиваться неравномерно, что далеко небезопасно; их придется часто менять, а это лишняя трата финансовых средств.

Чем чревата несвоевременная замена передних стоек

Своевременный ремонт сэкономит вам массу времени, средств и нервов. Затянутая замена провоцирует износ опорных подшипников, которые в лучшем случае смогут продержаться лишь несколько тысяч километров. Далее разбиваются подшипники ступиц, что уже выливается в весьма приличную сумму.

Скачущая мячиком при езде на неисправной передней стойке шина провоцирует усиленный износ колеса, зачастую, неравномерный в связи с нарушенной балансировкой. Тем самым ухудшаются ходовые характеристики автомобиля, имеет место неодинаковый расход резины колесной базы.

Последовательность выполнения работ следующая:

1. Расположив автомобиль на ровной площадке, подложите под задние его колеса противоукатные упоры и зажмите ручной тормоз;
2. Поддомкрачиваете колесо с неисправной стойкой и снимаете. Далее помещаем колесо под переднюю часть машины в качестве страховки. Кладете сверху деревянные бруски и несколько ослабляете домкрат, частично перенося усилие на страховочное колесо;
3. Отведите в сторону крепящийся на кронштейне стойки тормозной шланг;
4. Болты, крепящие стойку к поворотному кулаку, после того, как откручены гайки, выбиваются специальной бронзовой выколоткой либо молотком. Во втором случае оставляем гайки заподлицо с наконечником болта, создав тем самым достаточную площадь для надежного удара. Если болты не поддаются — необходимо будет использовать дрель для их высверливания;
5. Расшплинтовуем гайку рулевого наконечника и откручиваем. Далее необходимо сорвать наконечник с кронштейна стойки специальным съемником. Если такового нет — вы можете также попробовать сдвинуть конструкцию молотком, но ни в коем случае не бейте по рулевому наконечнику;
6. Под капотом снимаем верхний колпачок стакана стойки, откручиваем гайку, удерживающую его специальным ключом, но не до конца, чтобы пружина не “выстрелила” в конечном счете при демонтаже;
7. Откручиваем три гайки М13;
8. Оттянув кулак, наконец можно извлечь стойку из-под машины.

Тем самым процесс демонтажа окончен. Далее следует ремонт передних стоек ВАЗ 2110 либо их замена, для чего необходимо полностью разобрать стойку:

1. Сжимаем пружину специальными стяжками, расположив из друг против друга и освободив тем самым чашку;

Стяжки пружин ВАЗ 2110

2. Полностью откручиваем ослабленную ранее гайку чашки;

Откручиваем гайку чашки стойка ВАЗ

3. Последовательно снимаем: чашку, подложку для пружины, саму пружину, пыльник.

При замене передних амортизаторов пружину, вероятнее всего, можете использовать старую — она в меньшей степени подвержена износу. После замены обязательно стоит отправится на сервис развал-схождения для регулировки колесной базы вашего авто. Также не забываем, что передние стойки в случае неисправностей меняются обе в любом случае.

Разновидности стоек Каяба

А каковы разновидности стоек фирмы «Каяба»? По мнению многих автолюбителей, существует два основных вида стоек этой японской фирмы, которые можно устанавливать практически на любую машину. Во-первых, это амортизаторы модели KYB Premium. Данные детали имеют повышенный срок эксплуатации.

Практически без ремонта можно проехать на автомобиле более 60 000 км. Кроме того, стойки отличаются превосходной работоспособностью. Они сохраняют свои заводские характеристики и через два года эксплуатации, если движение автомобиля проводилось в черте города. То есть надежность таких деталей неимоверно высока.

https://youtube.com/watch?v=Y_vWs_YyuSQ

Другими амортизаторами, имеющими такие же высокие характеристики, профессионалы называют модель AGX. Ее отличием от KYB Premium является возможность регулировки высоты своими руками. Чаще всего эта серия характеризуется однотрубными газовыми амортизаторами. Имея специальное колесико, они позволяют водителю провести самостоятельную регулировку нужной жесткости. Теперь водитель может сам выбирать высоту и подстраивать ее для конкретного места эксплуатации.

Процесс замены передних стоек

Передние стойки амортизаторов

Конечно, есть владельцы, которые хотят сэкономить и меняют только одну, которая потекла или износилась. Это приводит к последствиям, которые ещё больше бьют по кошелькам владельцев.

Только парой!

Рассмотрим, почему необходимо менять амортизационные стойки парами, или какие негативные последствия ждут владельца при замене одной:

Разное проседание стоек влечет за собой повышенный износ новой детали, поскольку она получает большинство нагрузки дорожного покрытия.
Нарушение баланса сторон влечет за собой повышенный износ шин.
Плохая управляемость из-за неправильного угла колес.

Поехали!

Теперь, перейдем непосредственно к процессу замены:

Демонтируем переднее колесо.
Вынимаем шплинт с крепления рулевой тяги и стойки амортизатора.
При помощи ключа на 19, откручиваем гайку крепления тяги.
Отсоединяем стойку и палец рулевой тяги.
Тормозной шланг выводим из держателя.
Немного поддомкрачиваем рычаг, чтобы вывесить стойку.
Демонтируем заглушку на металлическом брызговике кузова, чтобы добраться до штока.
При помощи специального ключа откручиваем шток.
При помощи ключа и головки на 19, откручиваем нижние и верхнее крепление амортизационной стойки к поворотному кулаку.
Откручиваем 3 гайки крепления опоры к кузову.
Наконец-то можно вынуть стойку.
Прокачиваем новую стойку.
При помощи специальных стяжек для пружин, стягиваем их.
Снимаем верхнюю опору и разбираем стойку.
Сборку проводим в обратном порядке.
По той же технологии, проводим замену и второй стойки.

Выбор амортизационных стоек

Оригинальная запчасть

2108-2905001 и 2108-2905002 – оригинальные каталожные номера передних стоек амортизаторов для семейства автомобилей ВАЗ 2108, 2109, 21099, 2113-2115. Средняя стоимость составляет около 2000 рублей/шт.

Оригинальная стока производства АвтоВАЗ

Аналоги

Стойка амортизатора производства «Каяба»

Кроме оригинальных запасных частей, также имеются аналоги, которые рекомендованы для установки на ВАЗ-2114. Итак, рассмотрим, основные из них:

Наименование производителя	Каталожный номер	Цена в рублях
Weber	SA 2108FG	1400
Fenox	A61547O9.1	1500
Starmann	AS-10520H	1600
Patron	PSA365057	1600
Hola	S421	1800
Bilstein	PNE-3055	2000
Delphi	DG10144	2000
Optimal	A-8872 H	2100
Pilenga	SH-P 2708 — G	2400
Master-sport	2108-VE-SET/2/-MS	2500
Monroe	E 3440	2600
Japan Parts	MM-00282	2900
Ashika	MA-00281	2900
Kayaba	665059	3000
Profit	2002-1026	3000
SACHS	100 831	3000
