Как снять и установить радиатор печки на ваз 2114, 2113, 2115

Введение

С приходом холодов автомобиль требует больше внимания и заботы, вместе с растущим объёмом потребляемого топлива необходимо подолгу прогревать транспортное средство. Из-за холодов и повышенного влияния на компоненты машины в разы увеличивается износ деталей. Сильнее остальных составляющих страдают именно те приспособления, которые принимают в прогревании авто непосредственное участие. Ввиду вышеуказанного обстоятельства автомобиль может быстрее выйти из строя.  Огромная нагрузка в зимний период приходится непосредственно на радиатор печки. В нижеприведённом материале рассмотрим простой и быстрый способ, посредством которого производится замена радиатора отопителя ВАЗ-2115.

Процесс снятия радиатора ВАЗ-2115 чуть-чуть отличается от типового процесса

Снятие радиатора отопителя ВАЗ-2115 немногим отличается от типового процесса на остальных машинах этого модельного ряда. Несмотря на то что многие, даже бывалые, владельцы отечественных транспортных средств уверены в том, что практически все автомобили ВАЗ комплектуются исключительно одинаковыми радиаторами, то их замена и снятие будут также идентичными, практика доказывает совершенно обратное. На самом деле, ремонт и замена радиатора отопителя ВАЗ-2115 может производиться несколькими методами. Главное отличие, которое разнит способы, заключается в необходимости снимать панель или в возможности сделать процесс максимально быстрым без снятия остальных комплектующих. Стоит отметить, что произвести ремонт радиатора печки можно без слива тосола или антифриза, предварительно приобретя специальные заглушки. Правда, квалифицированные специалисты рекомендуют всё же слить охлаждающую жидкость, чтобы впоследствии не жалеть о совершении непоправимых проблем.

Замена радиатора отопителя ВАЗ 2115

Зима приближается с каждым днем, ночи все прохладнее, а прогревать авто по утрам приходится все дольше — типичные для осени «симптомы». Кроме того, осень — это пора подготовки автомобиля к зимним «испытаниям», время, когда все автомобилисты переобуваются в зимнее, заливают незамерзайку и проверяют работу печки.

Сегодня я постараюсь подробно рассказать о том, как заменить радиатор отопителя салона ВАЗ 2115 своими руками. Причиной замены стали постоянные подтеки.

Самостоятельная замена радиатора печки ВАЗ 2115, несмотря на идентичность моделей, у каждого происходит по разному. Есть несколько способов как заменить радиатор печки своими руками, сегодня я поделюсь своим опытом, возможно и он кому-то пригодится.

Некоторые автомобилисты, для того чтобы поменять радиатор печки полностью снимают панель (это, кстати, считается самым сложным и самым правильным способом), кто-то умудряется вообще не снимать ничего, у меня получилось что-то промежуточное, то есть я разобрал частично. Кроме того, есть способы позволяющие не сливать охлаждающую жидкость (ОЖ), используя специальные заглушки для патрубков, но я для себя решил, что лучше лишний раз принять душ, нежели «загадить» ОЖ весь салон.

Замена радиатора печки ВАЗ 2115 своими руками

1. Первым делом слейте ОЖ. Для этого используйте шланг, вкрутите его в вместо заглушки в двигатель, открутите заливную крышку расширительного бачка для того чтобы устранить вакуум и позволить жидкости вытечь.

2. Далее открутите необходимые крепежные винты и демонтируйте бардачок и боковые панели.

3. Не забудьте открутить два крепежных винта с обеих сторон, которыми панель крепится к полу.

4. Теперь можно открутить винты крепления тросиков с обеих сторон, со стороны водителя винты также удерживают крышку радиатора, всех вместе — 3 шт. Работа усложнена тем, что их очень не удобно откручивать.

5. После того как все открутили, проверьте все еще раз, чтобы не осталось прикрученных мест, не забудьте также о двух саморезах, которые расположены возле пассажирской двери, а также о винтике закрытом заглушкой, в верхнем углу на панели с правой стороны.

6. Аккуратно потяните панель на себя, если чувствуете, что идет трудно, или что-то держит — опять внимательно проверьте где, что мешает. Снимите на всякий случай пластмассовые наконечники с регулировок печки и заслонки.

7. Подложите что-нибудь в образовавшуюся щель, я ничего не обнаружил под рукой, поэтому впихнул бутылку.

8. Открутите от радиатора два хомута, предварительно подставив какую-нибудь посуду, чтобы не испачкать салон автомобиля тосолом. Емкость найдите побольше, чтобы не пошло через верх. После того как все слито, тосол можно процедить через фильтр и использовать повторно.

9. После сливания тосола, и снятия хомутов, радиатор печки должен выйти, слегка задевая нижнюю часть панели.

10. Для того чтобы извлечь радиатор печки возможно понадобится помощник, который поможет приподнимать, а вам в это время придется приложить немало усилий, для того чтобы извлечь радиатор.

11. Теперь собственно сама замена радиатора печки ВАЗ 2115, берете новый радиатор и устанавливаете все в обратном порядке.

Возможно Вас заинтересует статья про замена термостата на ВАЗ 2115 своими руками.

Почему печка не работает или не нагревает воздух

Если печка вышла из строя, она или совсем не работает, или работает, но не нагревает воздух. В первом случае сначала проверяют электропроводку вентилятора, начиная с предохранителя F7. Если предохранитель перегорел, его меняют. Затем проверяют реле, которое может включаться не с первого раза или только на прогретом моторе. В этом случае реле меняют на новое.

Затем оценивается исправность электродвигателя. Для этого к его контактам напрямую подают питание с аккумулятора. Если электродвигатель начнёт работать на максимальных оборотах, то он исправен. В противном случае потребуется его ремонт или замена.

Регулировка интенсивности воздушного потока осуществляется с помощью резистора, имеющего две спирали с сопротивлениями 0,82 Ом и 0,23 Ом. В первом режиме ток поступает через обе спирали, во втором — только через спираль сопротивлением 0,23 Ом, в третьем — минуя спирали, то есть совсем без сопротивления. Если резистор неисправен, вентилятор будет работать только в третьем режиме на максимальной скорости (рукоятка в крайнем правом положении). Проблема решается заменой резистора, который расположен с водительской стороны над педалью акселератора.

При неисправном резисторе вентилятор печки сможет работать только на максимальной скорости

Если в салон поступает холодный воздух, причиной этого может быть:

• Воздушная пробка. Она могла образоваться при замене ОЖ, при разгерметизации системы или недостаточном количестве ОЖ в системе. Для удаления пробки снимают патрубок радиатора печки, с помощью лейки доливают тосол до максимума и надевают шланг на место. После запуска двигателя ОЖ под давлением вытеснит остатки воздуха из системы.
• Заклинивание крана печки. Это происходит в случае, если кран изначально открывался не до конца, и в процессе эксплуатации на внутренней поверхности образовалась окись, накипь, препятствующие нормальной циркуляции жидкости. Кран можно попытаться открыть с помощью плоскогубцев или сразу заменить на новый.
• Засорение радиатора печки. При использовании низкокачественной ОЖ соты радиатора могут забиться. Проблема решается промывкой или заменой теплообменника. Целесообразность промывки определяется масштабом загрязнений.
• Установка некачественного радиатора. В бракованном изделии соты могут быть неправильно спаяны. Радиатор следует заменить.
• Низкое давление в системе охлаждения. Если на повышенных оборотах теплоотдача увеличивается, необходима замена помпы.
• Низкий уровень ОЖ. Необходимо проверить уровень и при необходимости долить антифриз.
• Повреждение крыльчатки вентилятора печки. Крыльчатка тщательно осматривается и при обнаружении механических повреждений меняется.
• Загрязнение фильтра салона. При его сильном загрязнении мощности электродвигателя не хватит для нагнетания тёплого воздуха в салон. Фильтр меняется на новый.
• Повреждения прокладки ГБЦ. Если пробита прокладка ГБЦ, из выхлопной трубы пойдёт белый дым. Проблема решается заменой прокладки с демонтажем головки блока цилиндров.

При засорении печки тёплый воздух перестанет поступать в салон

Не работают заслонки печки

Распределение потоков воздуха по салону осуществляется заслонками, которые, в свою очередь, управляются с помощью тросиков. При выходе этих тросиков из строя возникают проблемы с направлением воздушного потока на лобовое стекло или в область ног. Кроме этого, начинает некорректно работать заслонка, перекрывающая поток воздуха с улицы. В этом случае требуется регулировка приводов заслонок.

Такие ситуации могут возникнуть даже на новой машине. Из нижних, верхних и боковых дефлекторов начинает поступать чуть тёплый воздух, а из центральной консоли — горячий. Это связано с низким качеством сборки. Между стыками воздуховодов и заслонок остаются щели, что приводит к поступлению тёплого воздуха только из центральной консоли и обогреву панели изнутри.

Тросик привода всегда натянут. Поэтому со временем он перегибается, обламывается или растягивается. В этом случае необходима регулировка привода заслонок, которую выполняют в следующем порядке:

• В печке ищется скоба, с помощью которой оболочка тросика удерживается на корпусе отопителя.
• Отводится на себя рычажок из оцинкованного металла, расположенный с левой стороны. Это положение соответствует максимальному открытию заслонки.
• Подтягивается и регулируется длина троса. Длинный рычажок на блоке рычагов в крайнем правом положении должен полностью открывать заслонку.
• После регулировки тросик надёжно фиксируется.

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
Корпус центрального сопла должен быть на собственном месте без отклонений.
Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Если после замены радиатора печки на ВАЗ-2115 все работает, как и прежде, можно считать, что все работы вы выполнили правильно.

В итоге замена радиатора – это дело кропотливое, и если вы чувствуете, что не справитесь, лучше обратиться к специалисту, который сделает все процедуры намного быстрее. Это сэкономит вам и время и нервы.

Как разобрать печку ВАЗ 2114/15

Печка на ВАЗ 2114/15 расположена в крайне неудобном месте. Для её демонтажа и разборки потребуются:

• крестообразная и шлицевая отвёртки с короткими и длинными ручками или шуруповёрт;
• набор гаечных ключей;
• ёмкость и резиновый шланг для слива ОЖ;
• ветошь, кусок клеёнки.

Демонтаж радиатора печки

Демонтаж радиатора печки осуществляется в следующем порядке:

1. На холодном двигателе сливается ОЖ.
2. Откручивается саморез, расположенный за пластмассовой заглушкой.
3. Демонтируется бардачок. Для этого сначала снимается нижняя часть, а затем крышка с лампой освещения. Затем откручиваются шесть саморезов крепления верхней части. Слегка надавив и повернув, верх бардачка опускается и вытаскивается.
4. Отворачиваются саморезы крепления щитка приборов.
5. Откручиваются крепления и снимается пластиковый кожух рулевой колонки.
6. Вынимается штекер из гнезда прикуривателя, отсоединяются разъёмы питания магнитолы. Магнитола извлекается из посадочного места.
7. Выкручиваются саморезы с правой и левой стороны консоли.
8. Снимаются ручки регулировки положения заслонок и переключатель режимов печки.
9. На консоли отсоединяются мешающие для её полного демонтажа разъёмы. Разъёмы маркируются для удобства последующей сборки.
10. Отсоединяется колодка подсветки пепельницы.
11. Выворачиваются два самореза от диагностического разъёма. Снимается центральная консоль.
12. С левой и правой стороны откручиваются саморезы крепления металлической основы.
13. Отворачиваются крепления торпедо.
14. В центре выкручиваются четыре шурупа крепления металлической конструкции.
15. Вынимается электронный блок управления, расположенный под консолью.
16. Для обеспечения доступа к печке торпедо приподнимается домкратом.
17. Во избежание вытекания тосола на пол под патрубки отопителя подстилается клеёнка и ветошь.
18. Ослабив хомуты крепления патрубков радиатора, стягиваются шланги.
19. Остатки ОЖ сливаются из радиатора в предварительно подготовленную ёмкость.
20. Из своего посадочного места извлекается радиатор печки.

Видео: демонтаж печки ВАЗ 2114

Замена и подключение печки

Установка нового радиатора печки производится в обратном порядке. При установке резиновых шлангов их рекомендуется обработать герметиком. При подключении электрических разъёмов следует использовать нанесённую в процессе разборки маркировку.

После сборки в систему заливается ОЖ. Чтобы не образовалась воздушная пробка, с дроссельного узла, предварительно ослабив хомут, снимают шланг. Антифриз в расширительный бачок следует заливать медленно, наблюдая за отсоединённым шлангом. Как только из него польётся ОЖ, шланг следует надеть обратно на штуцер и затянуть хомут. Если все выполнено правильно, работа печки не вызовет нареканий.

При установке нового радиатора печки патрубки рекомендуется предварительно обработать герметиком

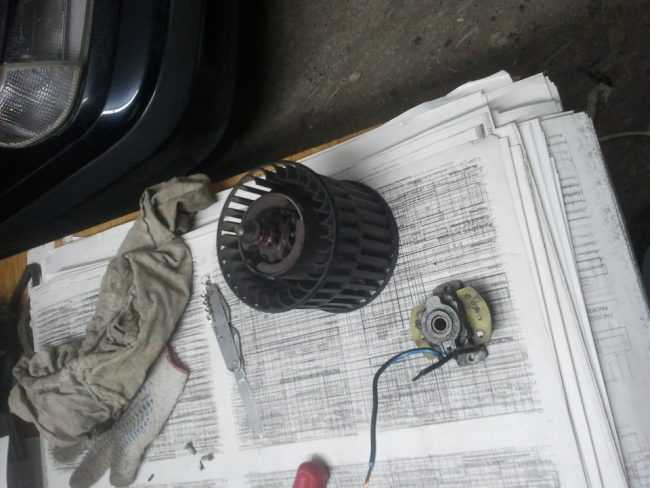

Ремонт электродвигателя вентилятора

При неисправности электродвигателя его следует прежде всего снять, а затем определить целесообразность ремонта. Необходимо оценить состояние щёток, якоря, обмоток, проверить целостность изоляции проводов. Место прилегания щёток на якоре можно зачистить нулевой наждачной бумагой

Следует также уделить внимание втулкам и подшипникам — очистить трущиеся части от загрязнений и нанести смазку (например, «Литол»). Все элементы со следами износа подлежат обязательной замене

Для оценки целесообразности ремонта электродвигателя его необходимо снять

Обычно при обнаружении механических повреждений радиатор печки меняют на новый. Однако некоторые автовладельцы пытаются устранить трещины и пробоины с помощью пайки. Медный радиатор довольно легко поддаётся пайке, и восстановить его гораздо проще, чем алюминиевый. Для ремонта алюминиевого теплообменника потребуется специальный флюс и припой для лужения, а также мощный паяльник. Повреждённый участок сначала очищается от грязи и обезжиривается. Затем на него паяльником наносят флюс и припой. После пайки радиатор рекомендуется проверить под давлением, чтобы убедиться в отсутствии протечки.

Как заменить радиатор отопителя на ВАЗ-2115

ВАЗ-2115

Замена радиатора отопителя на ВАЗ-2115

Для того чтобы заменить радиатор отопителя на ВАЗ-2115 с «евроторпедой», необходимо ее снять. Но возможен вариант замены радиатора отопителя без полного снятия панели приборов.

Итак, приступаем.

Отключаем минусовую клемму от аккумулятора. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на «13».Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке.

Чтобы потери охлаждающей жидкости свести к минимуму, под  двигатель ставим емкость для сбора жидкости и выкручиваем пробку. Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.

Для дальнейшей работы потребуются следующие инструменты:

Отвертки – крестовая и с плоским жалом

Набор головок, а точнее головки на «8» и «13»

Ключик на «8»

Зубило и молоток

Подготовили инструмент – приступаем к работе

1.Снимаем облицовочный кожух рулевого вала, отключаем кнопку «аварийки».

Выщелкиваем подрулевые переключатели  и, сняв с них разъемы, убираем в сторону.

Отключаем серый и черный провода от основы токосъемных колец  звукового сигнала, предварительно  запомнив, где какой, иначе сигнал может срабатывать от поворота руля.

2.Выкручиваем винты и снимаем боковые экраны консоли.

3 .Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем  с прикуривателя и лампы подсветки пепельницы.

С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.

Снимаем магнитолу, раскрепляем и вытаскиваем «салазки» магнитолы (они будут мешать при снятии щитка панели приборов).

Выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов.

Снимаем комбинацию приборов.

Откручиваем болты крепления центрального кронштейна  (верхние, к сожалению, на фото не видны) вот там то и пригодится ключик на «8». Вытаскиваем  кронштейн и, отсоединив разъем блока управления двигателем, убираем.

Раскрепляем блок управления отопителем и опускаем его вниз, насколько позволят троса управления заслонками.

Отмечаем с помощью маркера  положение, в котором находится рулевая колонка, чтобы при сборке поставить ее на то же место. С помощью зубила откручиваем 2 срезных болта, не срубаем, а именно откручиваем, ударами проворачиваем их против часовой стрелки. При сборке нужно поставить новые (в крайнем случае, можно поставить обычные, не срезные), но лучше поставить  те, какие предусмотрены конструкцией. Откручиваем 2 гайки на «13» и опускаем колонку на сидение.

Снимаем накладки передних стоек.

Ослабляем хомуты и снимаем патрубки с радиатора отопителя.  Необходимо  либо что-то подставить, либо подложить  хорошо впитывающий жидкость материал, так как  в радиаторе остается немного охлаждающей жидкости.

Далее откручиваем 5 винтов, которые  держат «Торпедо».  Два — в районе передних стоек, два – под ними снизу панели и один в нише рулевой колонки, справа от регулятора подсветки приборов.

Все, можно приступать к замене радиатора. Для  этого правую сторону панели приборов отводим в сторону. Откручиваем 3 самореза, крепящие радиатор к корпусу отопителя. Еще один держит трос управления заслонкой, его также выкручиваем, освобождаем трос. Вытаскиваем радиатор из корпуса отопителя.

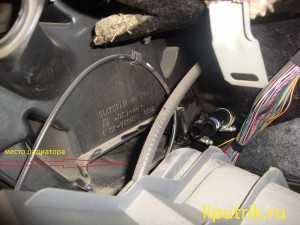

При необходимости  очищаем внутреннюю часть отопителя  через открывшееся отверстие (обычно пух и сухие листья).

Ставим новый радиатор и собираем в обратной последовательности.

Нюансы сборки.

При сборке следите за тем, чтобы уплотнитель панели приборов со стороны лобового стекла находился на своем месте. Промежуточный корпус центрального сопла стоял там, где ему положено без перекосов. Проводка  должна проходить через те же проемы, что и до разборки, иначе придется начинать сборку с начала.

После сборки закручиваем сливную пробку.  Заливаем охлаждающую жидкость, новую или старую, предварительно пропустив ее через  мелкозернистое сито. Для очистки очень хорошо использовать  воронку для фильтрации краски (продается там же, где автокраски).

Прогреваем машину до срабатывания вентилятора радиатора. Проверяем соединения на наличие протечек. Проверяем работу отопителя, заслонок. Проверяем работу электрооборудования панели приборов.

На этом замена радиатора отопителя завершена

Порядок выполнения работ

Помните, что цена работы по замене радиатора печки ВАЗ 2114 зависит только от вас! Прежде всего, отнеситесь к покупке нового радиатора со всей ответственностью.

СОВЕТ.Приобретайте качественный радиатор отопления! Не экономьте. Тем более что разница в цене составит не более 200– 300 р.

Замена радиатора печки ВАЗ 2114 начинается с подготовки инструмента. Знающие люди советуют смазать руки кремом или работать в перчатках. Будет меньше порезов. По завершении работ легче очистить руки от грязи.

Для слива ОЖ (охлаждающей жидкости) заверните шланг в отверстие заглушки силового агрегата, и тосол пойдёт в ёмкость, которую необходимо предварительно подставить.

Шланг от смесителя вставляем непосредственно в отверстие слива движка. На втором этапе снимем бардачок и боковушки панели. Необходимо открутить все болтики и шурупы, попавшие в поле зрения.

Бардачок, который вы снимете, состоит из 3 частей. Если процесс не пошёл в нужном направлении, возможно, вы забыли или не увидели два крепления в виде болтов на передней панели. Они удерживают конструкцию, прижимая её к полу. Посмотрите на фотографию.Видите, крепление находится внизу ЭБУ (электронного блока управления).

Откручиваем попеременно с левой и правой стороны крепления, удерживающие тросики.

ВНИМАНИЕ!Именно эта операция занимает много времени и является наиболее трудоёмкой!

Теперь можно сделать перерыв, осмотреться и проверить, все ли удерживающие элементы сняты

Обратите внимание на два самореза находящиеся ближе к двери переднего пассажира. Ещё один в верхней правой части панели

Он спрятан за заглушкой.

Видео о замене радиатора печки ВАЗ 2114 можно посмотреть здесь.

СОВЕТ.Легонько дёрните панель на себя, не переусердствуйте! Конструкция должна отойти.

Если процесс идёт туго необходимо убедиться, что все крепежи сняты и откручены. Как подстрахованный вариант можно снять с печки и заслонки регулировочные наконечники. Для удобства отжима конструкции можно использовать любые предметы. Просто и надёжно, как видите.

Перед тем как откручивать два хомутика крепящихся на радиаторе, не забудьте поставить ёмкость под тосол. Иначе весь салон будет в нём!

Приёмную тару под тосол выбирайте плоской конфигурации и объёмной, чтобы несколько раз не бегать выливать техническую жидкость.

В целях экономии рабочую жидкость можно сливать в заранее подготовленную тару. В данном случае в канистру.

Замена патрубков радиатора ВАЗ 2114 обязательна, говорят одни. Другие утверждают, что острой необходимости в этом нет. Можно снимать патрубок или отжать его, как показано на фото, и тосол польётся самотёком.

Когда слита рабочая жидкость и хомуты сняты радиатор демонтировать самостоятельно трудно. Он упирается в нижний край панели. Нужен ещё один помощник.

Даже используя подручные средства, ничего не получится. Только потратите время, силы и нервы, поверьте.

Справиться вдвоём проще, быстрее – это факт! Установка нового радиатора происходит в обратном порядке. Кстати, замена радиатора печки ВАЗ 2115, ВАЗ 2113 выполняется аналогичным образом.

Признаки неисправности

Радиатор отопителя обычно выходит из строя по двум основным причинам:

1. внутреннее засорение;
2. течь.

В первом случае трубки радиатора изнутри забиваются грязью, продуктами коррозии и износа. В результате циркуляция ОЖ в системе отопления замедляется или прекращается совсем, и проходящий через печку воздушный поток не успевает прогреваться до нужной температуры. В салон начинает поступать холодный или чуть тёплый воздух.

Течь возникает в результате механических повреждений, рассыхания или коррозии материала радиатора. Чаще всего нарушается герметичность в местах соединений трубок с бачками. Сразу заметить течь иногда бывает сложно, особенно если ОЖ начинает вытекать внутрь печки.

Однако через некоторое время в салоне появится неприятный запах антифриза, а стёкла автомобиля изнутри покроются маслянистым налётом. При этом заметно снизится уровень ОЖ в расширительном бачке.
