Причины неисправности
Нюансов того, что мотор отопителя стал работать плохо, может быть много. Среди них — две основные, которым может помочь небольшой ремонт, а не полная замена вентилятора. Вполне могут износиться щетки коллектора. Сами же щетки, в свою очередь, могут «прогрызать» у коллектора медные ламели, из-за чего тот не желает работать, моторчик отопителя «замолкает».
Хоть это бывает довольно редко, но могут поскрипывать или посвистывать латунные втулки подшипников скольжения. Ремонт производится путем обычного смазывания, хотя обычно это помогает ненадолго, рано или поздно электродвигатель нужно будет поменять. Так что, если уж вам все равно придется добираться до вентилятора печки, возможно, полная его замена будет лучшим выходом. К тому же — экономией вашего времени.
Электровентилятор отопителя для ВАЗ 2110 старого образца
На автомобилях ВАЗ 2110 вентиляция приточно-вытяжная, то есть воздух сам подается внутрь салона с помощью специальных отверстий в накладке ветрового окна, а после, проходя через салон, выходит через щели между обивками и панелями дверей. Так же в торце двери предусмотрены выводящие воздух отверстия. Тем не менее, такая вентиляция имеет свои недостатки и без хорошего обогревателя зимой будет весьма тяжело, особенно в России. Поэтому во всех современных автомобилях ВАЗ предусмотрены системы отопления.
Система отопления является довольно сложной, но в то же время в ней намного проще разобраться, нежели в других иных системах автомобиля. Одной из частей этой системы является вентилятор отопителя ВАЗ 2110, который нередко выходит из строя. Вентилятор устанавливается на электродвигатель отопителя. Именно вентилятор обеспечивает надлежащую циркуляцию воздуха. Если машина стала плохо прогреваться, то вентилятор может стать одной из возможных причин.
Почему может не работать вентилятор отопителя ВАЗ 2110? Во-первых, может просто перегореть предохранитель. Достаточно будет его заменить и вентилятор снова заработает. Еще одной причиной может стать плохой контакт в монтажном блоке. Может залипнуть реле зажигания. Нередко случается так, что вентилятор начинает работать только на какой-то определенной скорости. Тогда стоит проверить резисторы. Еще одной причиной может стать сгоревший моторчик печки.
Работы по замене вентилятора в салоне
Замена моторчика печки ваз 2110
Последующая смена моторчика отопителя будет производиться непосредственно из салона машины:
Под приборной панелью нужно найти колодку, которая идёт на электродвигатель. Она отсоединяется. После этого потребуется открепить массовую проводку электродвигателя. Как правило, она прижата передней крепёжной гайкой печки к кузову. Демонтируется накладка и облицовка рамы лобового стекла, при этом не обойтись без отворачивания крепёжных винтов. С печки салона снимается правая обивка, также следует открутить крепёжные гайки с винтами. Отопительные шланги отсоединяются
На этом этапе работ нужно придерживаться максимальной осторожности, поскольку из этих шлангов и радиатора отопителя могут вытекать остатки тосола. Дабы в салоне машины не пахло охлаждающей жидкостью, нужно постелить хорошо впитывающий влагу материал
Отсоединяется проводка от электродвигателя, от микроредуктора, а также от пневмоклапана. После этих действий снимают передний корпус с кожухом печки
Эти элементы зафиксированы скобами и винтами Стоит обратить внимание, что на кожухе расположен двигатель и моторчик. Защелки убираются, и двигатель с моторчиком извлекаются
Рекомендации по замене моторчика
Замена моторчика печки ваз 2110
Разбирать электродвигатель самому можно исключительно для оценки коллектора и для его очистки. Если причина поломки заключается в другой ситуации, то неспециалисту по работе с такими деталями нежелательно проводить разборку.Лучше купить новый электродвигатель.
Примечание!Демонтаж крыльчатки двигателя также не рекомендуется проводить своими силами, поскольку при её установке на своё место нарушится балансировка, которая играет важную роль. Естественно, электродвигатель будет функционировать, но не ровно, что может повлечь за собой разбиение подшипников, появления шума при включении печки.
Так как печка находится в разобранном состоянии, появляется возможность спокойно просмотреть другие составляющие салонного отопителя.Итак:
- Чтобы от радиатора исходило больше тепла, нужно его демонтировать и промыть. Он фиксируется на заднем кожухе отопителя, который снимается путём откручивания крепёжных винтов.После этого радиатор беспрепятственно извлекается и промывается под напором воды, вытекающей из шланга, который подсоединён к подводящей или отводящей трубке радиатора. Таким же напором смывают загрязнения и поверхностей снятого радиатора.
- Для разборки воздуховодов и механизмов управления печкой, нужно будет снять приборную панель, на которой размещаются главные воздуховоды.
Примечание! Обычно панель с основными воздуховодами выполняется как одна деталь, поэтому с ней нужно обращаться с максимальной осторожностью, чтобы не приходилось потом менять. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола. После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола
После этого требуется снять воздуховоды салона, которые закрепляются специальными винтами, и декоративную накладку тоннеля пола.
Примечание! Под этой накладкой размещаются воздуховоды для обогрева ног, которые прикрепляются к кузову при помощи винтов и защёлок.
- Воздухораспределитель снимается с приборной панели при отворачивании крепёжных винтов и отсоединении тяги контроля заслонками.
- Сборку нужно выполнить в обратном разборке порядке. Если есть необходимость, при помощи клея фиксируют уплотнители заслонок.Также можно замазать герметиком места крепления шлангов с радиатором.
- Когда все детали собраны и установлены на свои места, проверяется функционирование всех узлов и заливается тосол либо антифриз. Всё зависит от личных предпочтений.
- На финишном этапе проверяют герметичность крепления шлангов к радиатору и непосредственно работу собранной печки.
Тем, кто воспринимает информацию визуально, рекомендуется просмотреть видео с детальным описанием действий и несколько фото, которые помогут все сделать правильно.
Ремонтные работы можно провести своими руками, но при условии соблюдения четкой инструкции. Это поможет неплохо сэкономить, ведь цена на услуги подобного рода в автосервисах не дешевая.
Конструкция отопителя ВАЗ-2110
САУО пришло на смену ручному управлению отопителем, но в остальном печка конструктивно осталась прежней. Как и в более ранних моделях система обогрева салона представляет собой корпус с установленными внутри радиатором, подключенным к системе охлаждения силового агрегата – источник тепла, заслонками, перенаправляющими воздушный поток в нужные зоны, и вентилятором с приводом от электродвигателя, которым поток воздуха и создается. САУО — контроллер, который в зависимости от установленных параметров отслеживает температуру в салоне и регулирует положение заслонок, поддерживая заданный режим.
Эффективность отопителя салона ВАЗ-2110 была бы низкой без принудительного создания потока воздуха, и эта задача лежит на вентиляторе печки.
Как провести запланированное мероприятие
Для того чтобы добраться до электрического двигателя автомобильной печки, вначале следует открыть капот и снять аккумуляторную клемму со знаком минус. Только после этого можно проходить все следующие этапы. Если вначале не работает вентилятор, нужно правильно провести запланированное мероприятие из расчёта на успешный результат.
- Вначале снимаются стеклоочистители. Для этого нужно аккуратно поддеть их резиновые колпачки и снять их, после чего взять ключ на 10, открутить гайки, отсоединить щётки.
- Следующий этап — это аккуратное поддевание декоративных заглушек. Их лучше всего снимать шлицевой отвёрткой. При этом нужно позаботиться об аккуратном выкручивании винтов, используемых для крепления жабо. Затем нужно снять гайки, расположенные на краях, с помощью ключа на 10. После того как декоративные заглушки и жабо оказались снятыми, можно продвигаться дальше.
- Теперь можно снять резиновый уплотнитель и аккуратно открутить саморезы, с помощью которых щиток моторного отсека печки прикрепляется ко всей конструкции.
- Затем снимают шланг, с помощью которого удаётся подавать омывающую жидкость на форсунки.
- Самая сложная и ответственная задача — это попытка добраться к правому щитку моторного отсека и достать его. Правый щиток прикрепляется с помощью двух гаек, которые можно легко открутить. Однако не такая уж удобная поза будет во время этой процедуры. К счастью, щиток можно с лёгкостью вытащить после нескольких поворотов, поэтому необязательно отвинчивать гайки до конца.
- Перед тем как щиток удастся отсоединить, нужно со шланга снять хомуты.
- Теперь нужно заняться салонным фильтром, от крышки которого откручивают четыре самореза для последующего снятия конструкции.
- Теперь можно увидеть мотор печки. Для дальнейшего продвижения нужно отсоединить колодку двигателя отопительного прибора и колодку резистора.
- Теперь удастся вытащить левую часть печки. К счастью, почти сразу будет вытащен моторчик печки на ВАЗ.
- После проведённых этапов становится возможной замена мотора. При этом отопитель будет работать, если используется подходящий моторчик.
- Обратная сборка проводится в вышеописанном порядке, но при этом все этапы осуществляются с точностью до наоборот.
Зная, как поменять моторчик печки на автомобиле ВАЗ-2112, можно рассчитывать на успешный результат. Работающий отопительный прибор в автомобильном салоне будет вновь доступен через несколько часов.
Причины неисправности
Замена моторчика печки ваз 2110
Как правило, существует множество причин подобной неисправности, к ним относят:
- засорение шлаками от радиатора печки;
- поломку мотора печки.
Если печной мотор не функционирует, либо не исправны некоторые его скорости, то сначала рекомендуется проверить резистор, который другими словами может называться реостатом печки. Этот элемент в ответе за скорость работы вентилятора.Приобрести такую деталь можно в специализированном магазине, реализующем автозапчасти. Что касается замены, это можно осуществить с помощью мастера или самостоятельно, что не так сложно даже для неопытного специалиста.
Примечание! В случае с ремонтом или заменой радиатора печки, рекомендуется обратиться в автосервис, так как снять радиатор самостоятельно тяжело. Для замены моторчика печки потребуются минимальные знания и детальная инструкция действий.
Существуют неисправности отопителя, которые может легко устранить любой автолюбитель. К примеру, может наблюдаться ситуация, когда через боковые дефлекторы и воздуховод согрева лобового стекла отопительной системы дует холодный воздух, при этом из нижних и центральных воздуховодов поступает горячий поток воздуха.Скорее всего, причина будет заключаться в неудовлетворительной работе заслонки отопителя, которая предназначена для отсекания холодного воздуха. В отдельных случаях она препятствует нормальному прохождению холодного воздуха.Подобные неисправности легче всего выявляются в холодное время года
При подгибе тяги привода заслонки, нужно соблюдать особую осторожность, дабы не нарушить пластиковые детали.К сведению, зимой пластик становится более хрупким
Замена моторчика для печки на ваз 2110
Конечно, не функционирующая печка вызывает много проблем именно в зимний период
Если летом это не столь важно, то зимой будут запотевать окна.Разобраться, в чём заключается причина можно при разборе системы обогрева машины
Подготовка
Подготовительные мероприятия не включают в себя много сложных операций. Вам потребуется сделать следующее:
- Снять минусовую клемму с аккумуляторной батареи, чтобы обесточить автомобиль и обезопасить машину от возможных замыканий;
- Слить из системы охлаждающую жидкость. Для этого открывается крышка расширительного бачка, чтобы сбросить избыточное давление, а затем откручивается слив. Жидкость нужно слить в специальную подготовленную емкость.
При сливе жидкости охлаждения нужно соблюдать одно важное правило — процедура осуществляется только при остывшем двигателе. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива. Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива
Если в дальнейшем вы собираетесь использовать этот же антифриз или тосол, тогда выбирайте чистую тару для слива.
Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112
Добро пожаловать! Вентилятор печки — если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.
Примечание! Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!
Где находится вентилятор печки? Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см
фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается
Когда нужно менять вентилятор печки? В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.
Примечание! Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!
Электродвигатель отопителя
7.11.1. Особенности конструкции
| ОБЩИЕ СВЕДЕНИЯ |
Схема системы автоматического управления отопителем
| 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; | 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания |
3Схема системы автоматического управления отопителемАдреса выводных штекеров контроллера системы управления отопителем
В контроллер поступает информация от:
– датчика 6 температуры воздуха в салоне (в датчик встроен малогабаритный вентилятор);
– датчика положения вала микромоторедуктора 9 привода заслонки отопителя, т.е. информация о положении заслонки отопителя.
На основе полученной информации и заданной температуры воздуха контроллер управляет положением заслонки отопителя, подавая соответствующие сигналы на микромоторедуктор привода заслонки.
Если рукоятка переключателя режимов работы вентилятора находится в положении А, то контроллер управляет также частотой вращения вентилятора в зависимости от разности температуры воздуха в салоне и задатчика температуры.
Для ускоренного прогрева воздуха в салоне служит клапан 8 рециркуляции с выключателем 7. При включении клапана перекрывается поступление в салон наружного воздуха и через отопитель циркулирует только воздух салона.
На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730, с возбуждением от постоянных магнитов.
Дополнительный резистор 2 служит для выбора режима работы вентилятора. Он имеет две спирали сопротивлением 0,23 и 0,82 Ом. При повороте ручки переключения вентилятора отопителя на панели управления отопителем можно включить в цепь питания двигателя либо обе спирали (1-я скорость), либо спираль с сопротивлением 0,23 Ом (2-я скорость), либо включить двигатель напрямую без резистора (3-я скорость).
Неисправный электродвигатель рекомендуется заменять новым. Единственно возможный ремонт – зачистка коллектора.
Адреса выводных штекеров контроллера системы управления отопителем
|
Штекер |
Адрес колодки | |
| 13-клеммная |
6-клеммная |
|
| 1 | «Минус» датчика положения вала микромоторедуктора | Выход «1» дополнительного резистора |
| 2 | «Плюс» электродвигателя микромоторедуктора | — |
| 3 | «Минус» датчика температуры воздуха в салоне | Корпус («масса») |
| 4 | «Плюс» датчика положения вала микромоторедуктора | Выход «3» дополнительного резистора |
| 5 | «Плюс» датчика температуры воздуха в салоне | Выход «2» дополнительного резистора |
| 6 | «Плюс» диагностического выхода | «Плюс» источника питания |
| 7 | — | |
| 8 | «Минус» электродвигателя микромоторедуктора | |
| 9 | «Минус» диагностического выхода | |
| 10 | — | |
| 11 | Вход «Включение подсветки» | |
| 12 | Диагностический выход «+8 В» «Плюс» электродвигателя датчика температуры воздуха в салоне |
Лада 2110 Бандитская 10 — ка › Бортжурнал › Замена мотора отопителя Ваз 2110 нового образца
К сожалению, это был быстрый ремонт, нужно было успеть сделать всё самому за 2 выходных дня, учитывая, что на улице — 15 — 18, и в гараже не слишком уж тепло, до — 10.В общем пойдем пошагово.Поломка:Ехал я ехал себе, по работе. И вдруг после одной из остановок, я завел свой автомобиль, и понял, что поворачивая регулятор мотора печки, ничего не происходит, сначала подумал ну мало ли, бывает, попробовал еще несколько раз, тишина, проверил предохранитель, всё хорошо.Поняв, что шумел мотор не от того, что его не смазывали долго а от того, что он умирает, поставил авто в гараж и было принято решение о самостоятельном ремонте, т.к стоимость мотора составляла от 1000 до 1800 рублей, а за ремонт отдал бы еще около 1000 рублей, переходим к главному:— Первое что нужно, это отключить клемму минусовую! во избежании каких — либо замыканий— Далее нужно открутить все шурупы удерживающие обшивку а именно как показано на фото желтыми стрелочками.
Далее мы снимаем жабо и видим вот такую картинку
далее для более удобного снятия вам понадобится или отогнуть обшивку или снять её, снимать трудновато т.к снизу она крепится в труднодоступных местах, но я это смог, я думаю найди и нащупать будет не трудно рукой где именно она держится поэтому пропустим этот момент.
Далее снимаем салонный фильтр, это штука слева с сеткой, там 4 крепления.В общем я обозначу все места крепления где нужно открутить, чтобы мотор отделился от радиатора
далее нужно отсоеденить естественно все фишки и аккуратно, пытаться сдвинуть часть печки влево, чтобы она вышла из пазов в правой части, особенное внимание уделите креплению слева к кузову, т.к я его к сожалению отломил, но оно не особо влияет на крепление и установку. Далее мы видим следующий кадр:
Далее мы видим следующий кадр:
Откручиваем 3 болта крепления мотора от корпуса и вынимаем)
Сборка в обратном порядке! НЕ ЗАБУДЬТЕ! ПЕРЕД СБОРКОЙ, УБЕДИТЬСЯ В РАБОТОСПОСОБНОСТИ НОВОЙ ЗАПЧАСТИ!
Надеюсь кому то хоть чуть — чуть это поможет, т.к я не нашёл для себя нормального описания как снять мотор нового образца!И в итоге пошел мучиться в минусовую погоду сам))Всем меньше поломок!
Цена вопроса: 1 430 ₽ Пробег: 134700 км
Ранее Оформление страховки ВСК Далее Установка ГБО «LOVATO» 3 Поколения
Сообщества › Лада 2110, 2111, 2112, 112, Богдан › Блог › Ремонт вентилятора печки
Всем привет ))) Накрылся вчера моторчик печки, утром завел машину, включил вент, а он на 4 скорости дует как на 1 и пахнет паленым … решил не мучать его, открыл окна и поехал на работу . Нашел на работе старый моторчик вентилятора от приоры . закинул себе в машину, купил два 609 подшипника, щетки не нашел ((( Ну и в ночь разобрал

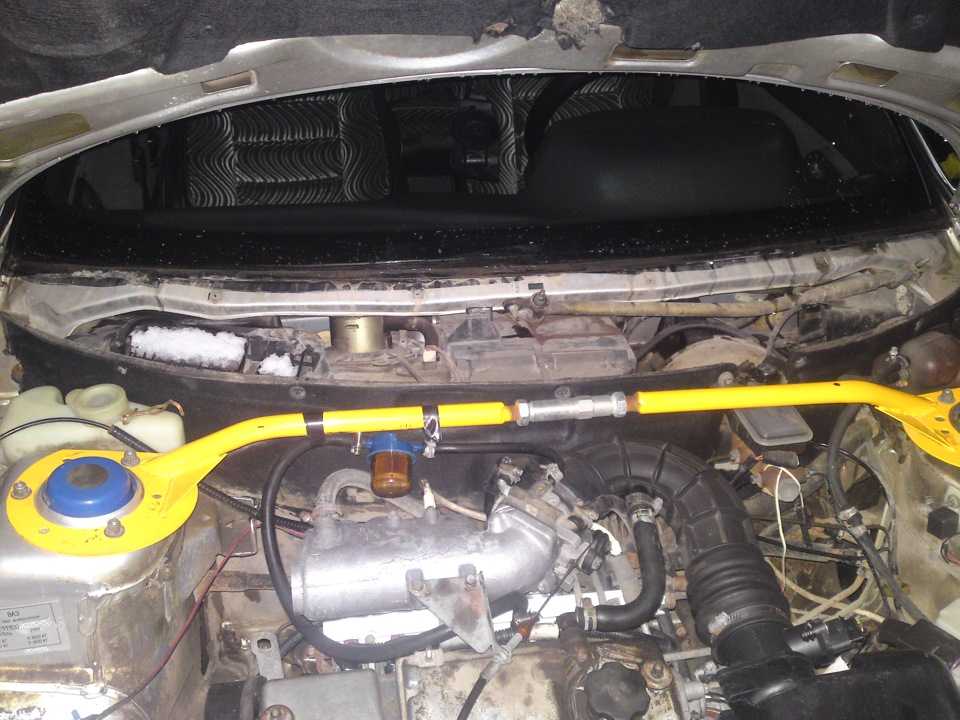

Ну тут как обычно, чтобы добраться до отопителя надо разобрать жабо

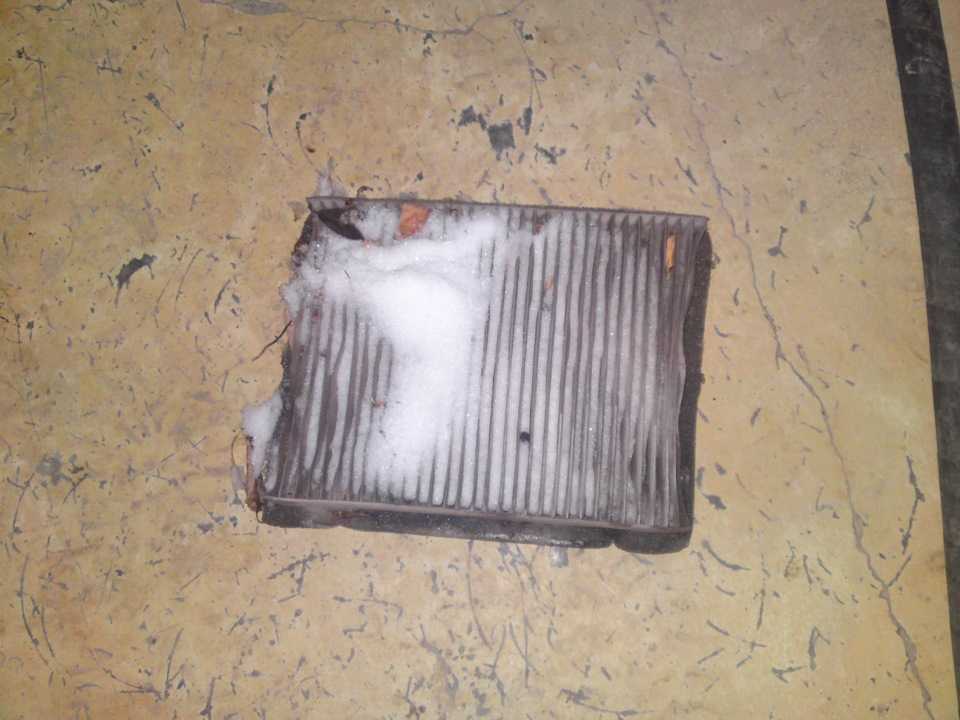

первым на глаза попался очень уставший фильтр салона, не менялся год

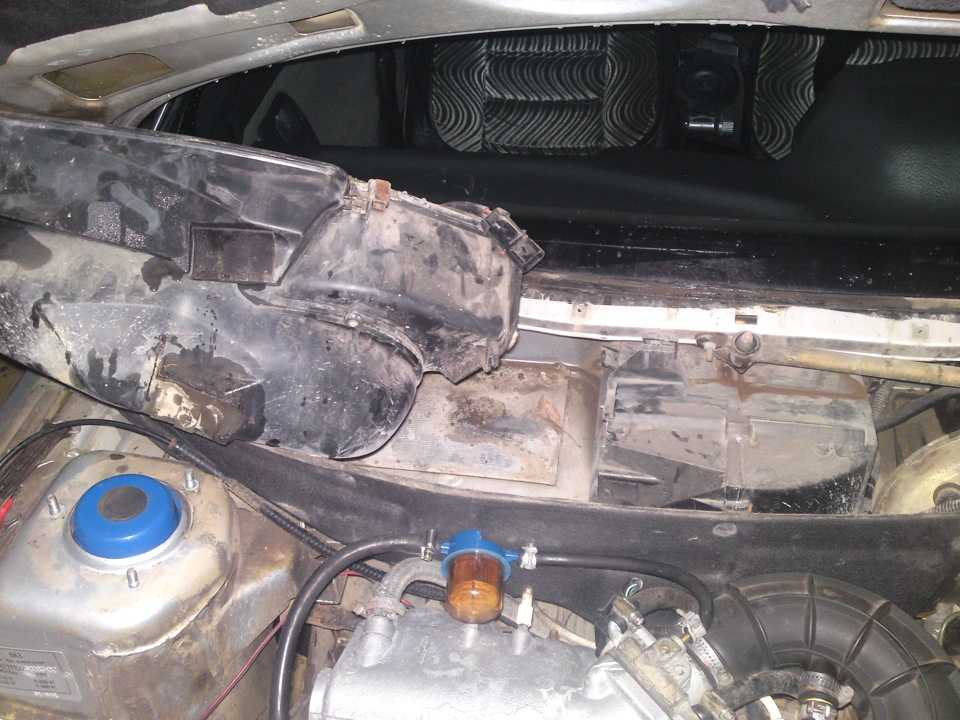

Чтобы вытащить отопитель пришлось снять распорку стоек . Вытаскивать весь отопитель с радиатором смысла нет, поэтому открутил два самореза и болт, разделил на две части отопитель и, поворачивая нижнюю часть наверх, вытащил наружу

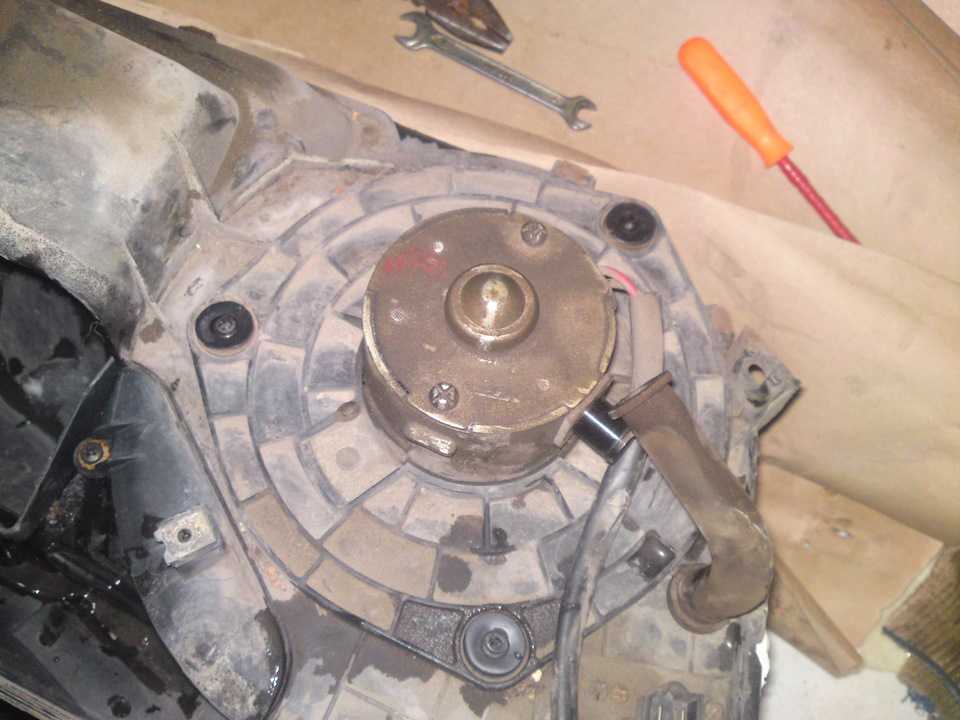

открутил моторчик

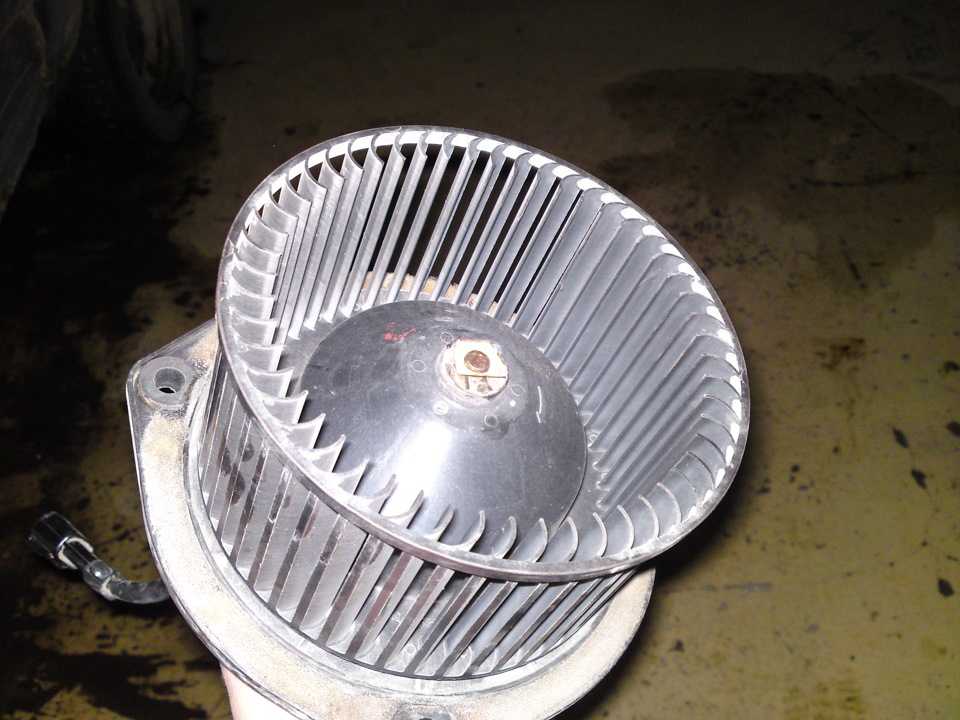

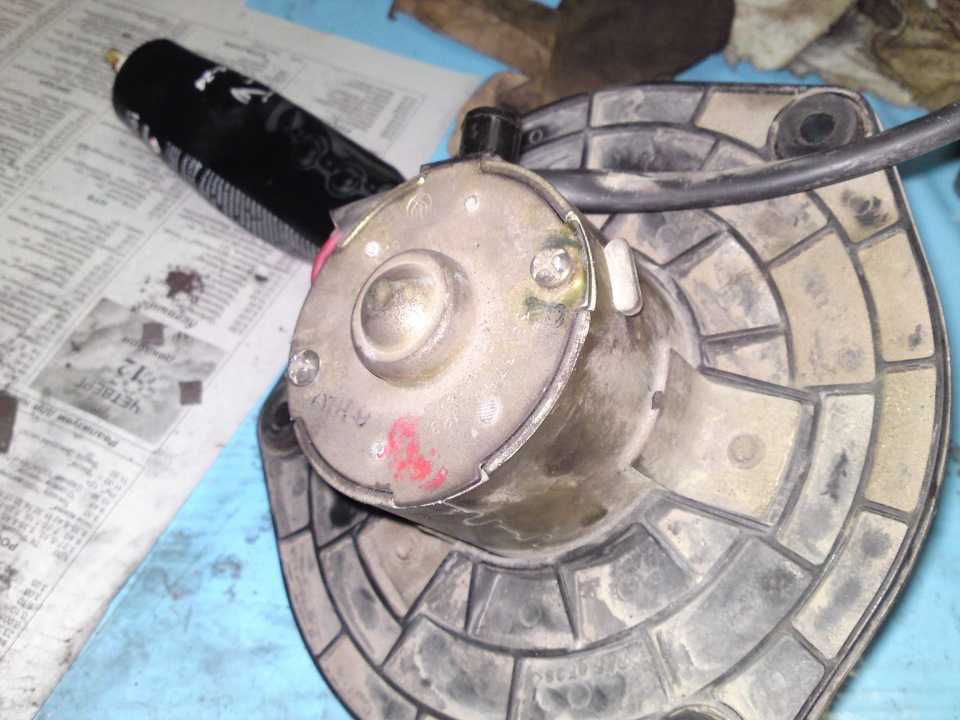

вот он полутруп

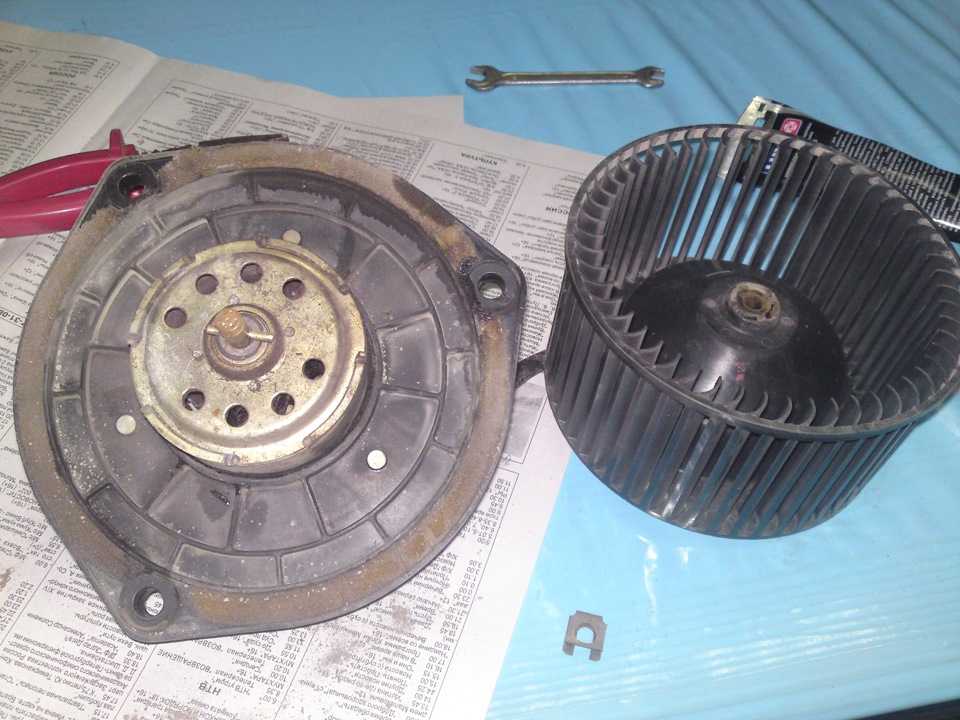

Дальше советую одеть грязные шмотки ))) Отцепил крыльчатку, в моем случае она на защелке, на более новых машинах большая вероятность гайки ))

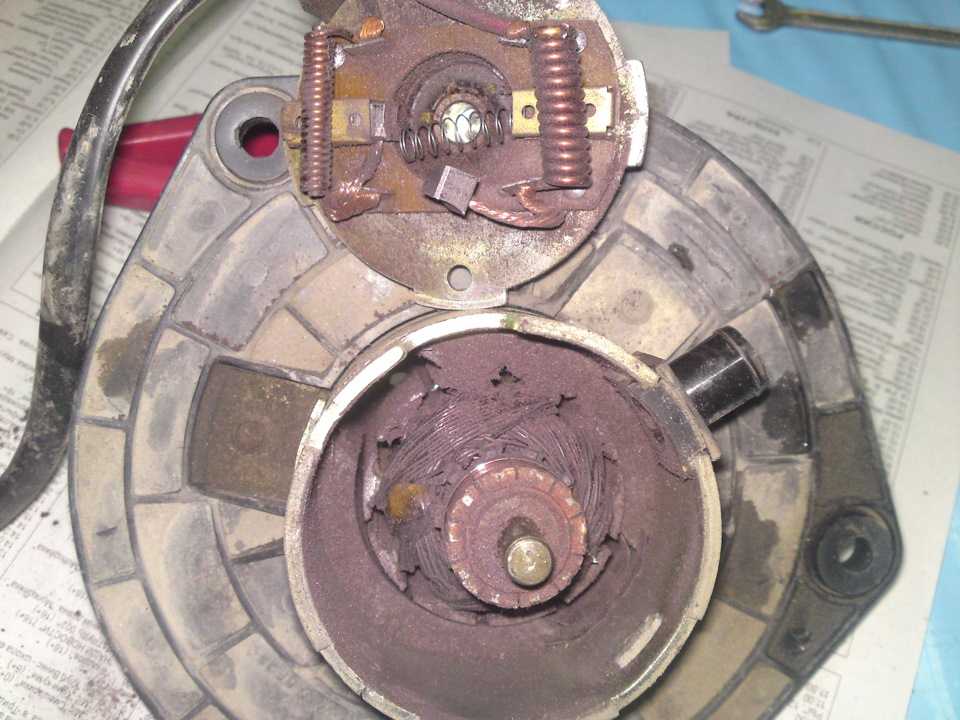

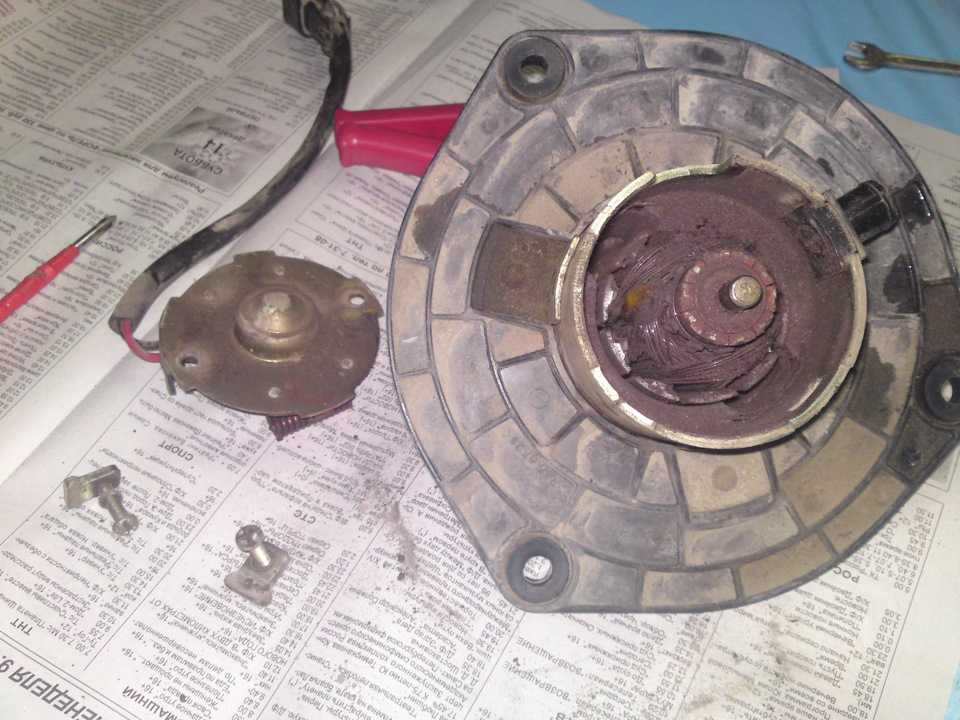

Открутил два болта по краям и снял крышку

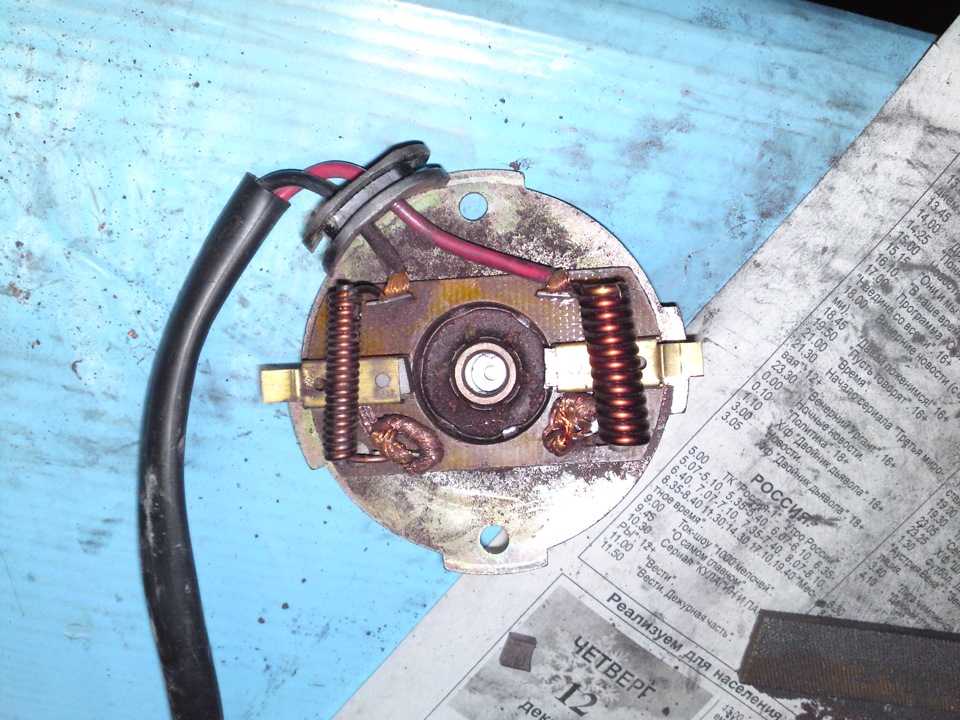

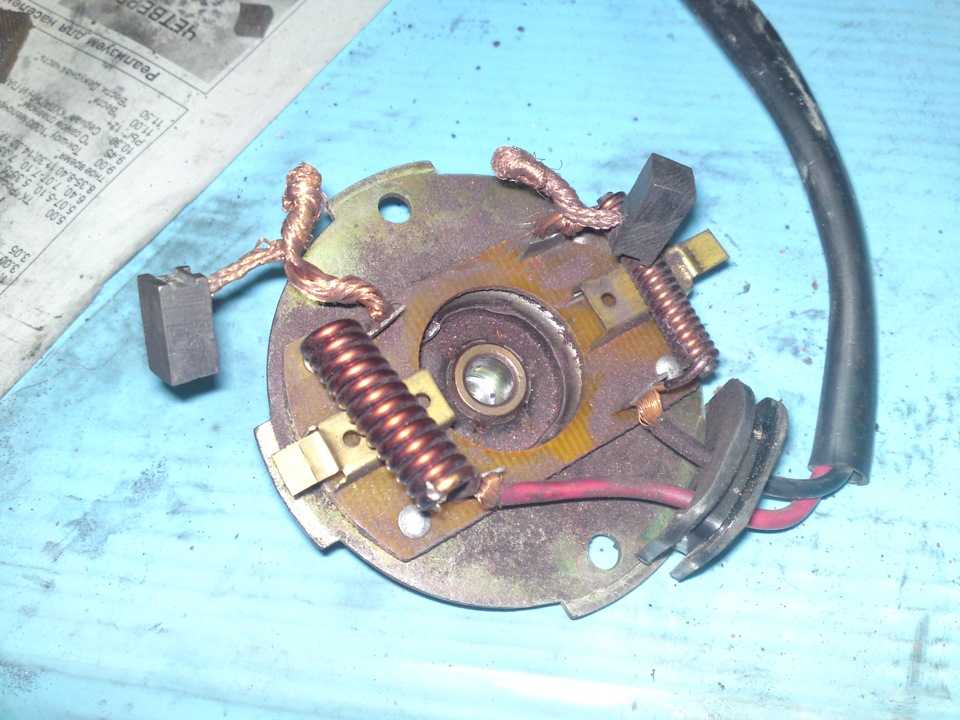

крышка в сборе с щетками, встречается еще что крышка отдельно от щеток и щетки остаются в корпусе .Как видно по фото грязи и пыли там немеряно

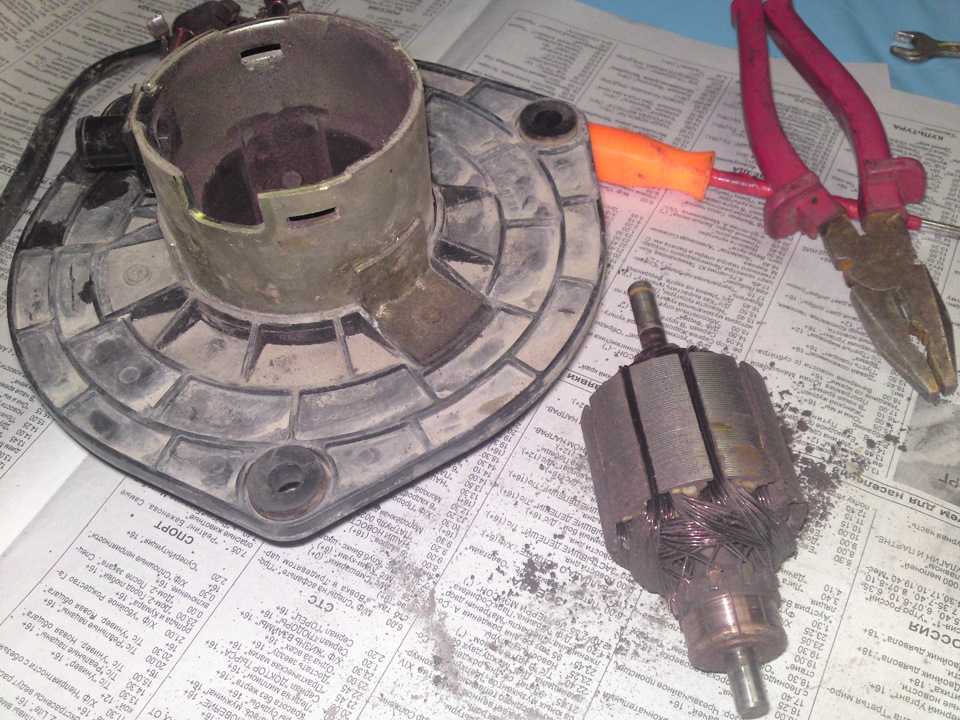

маленьким молоточком аккуратно, чтобы не погнуть верхнюю крышку, выбил ротор двигателя

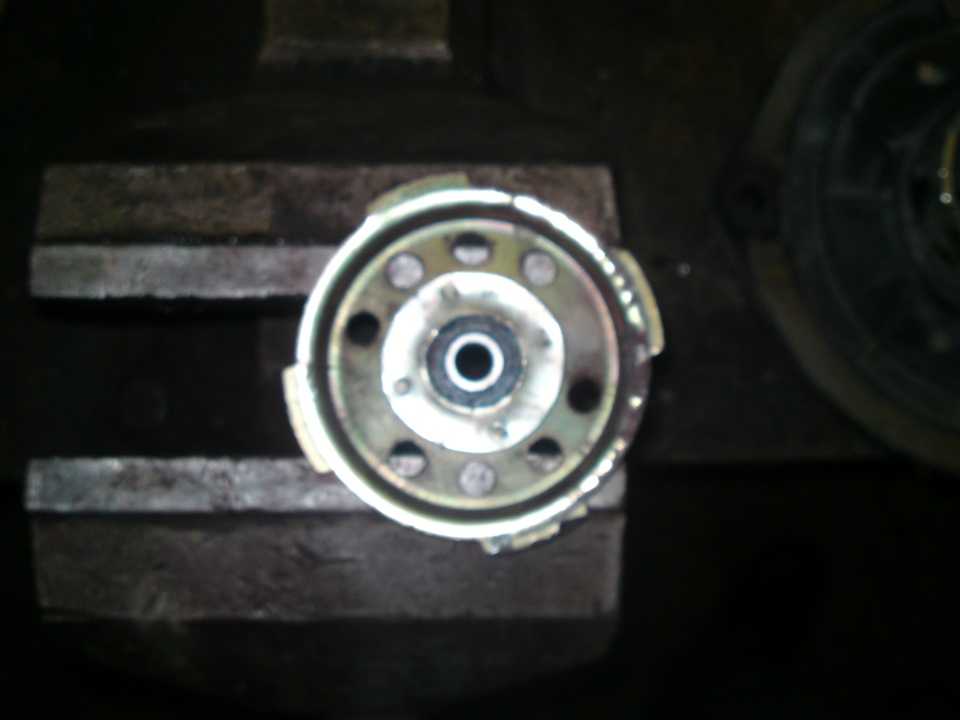

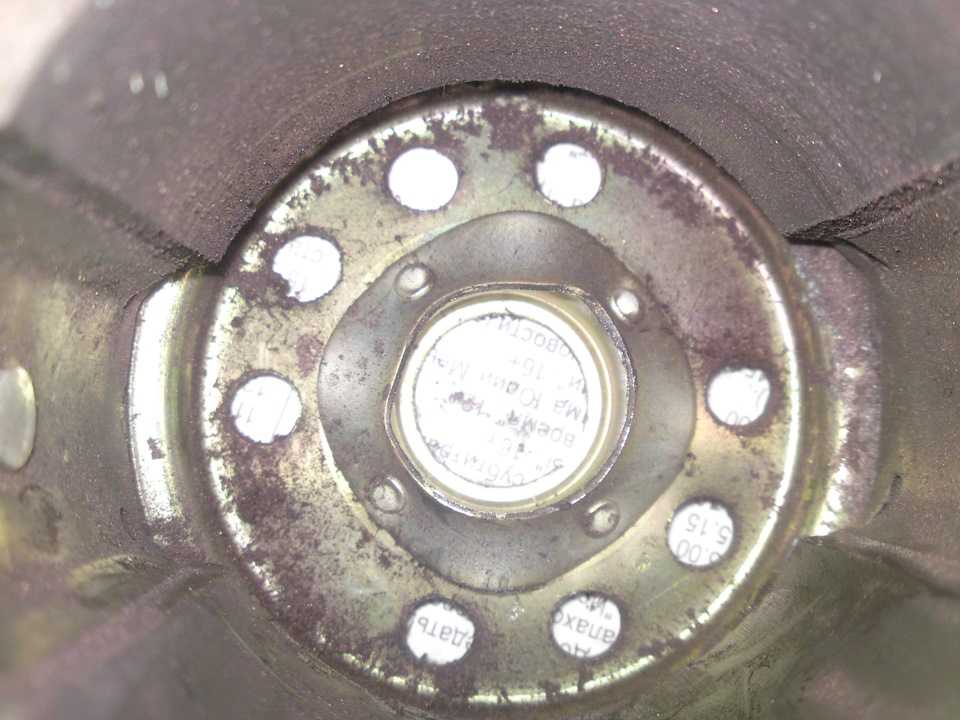

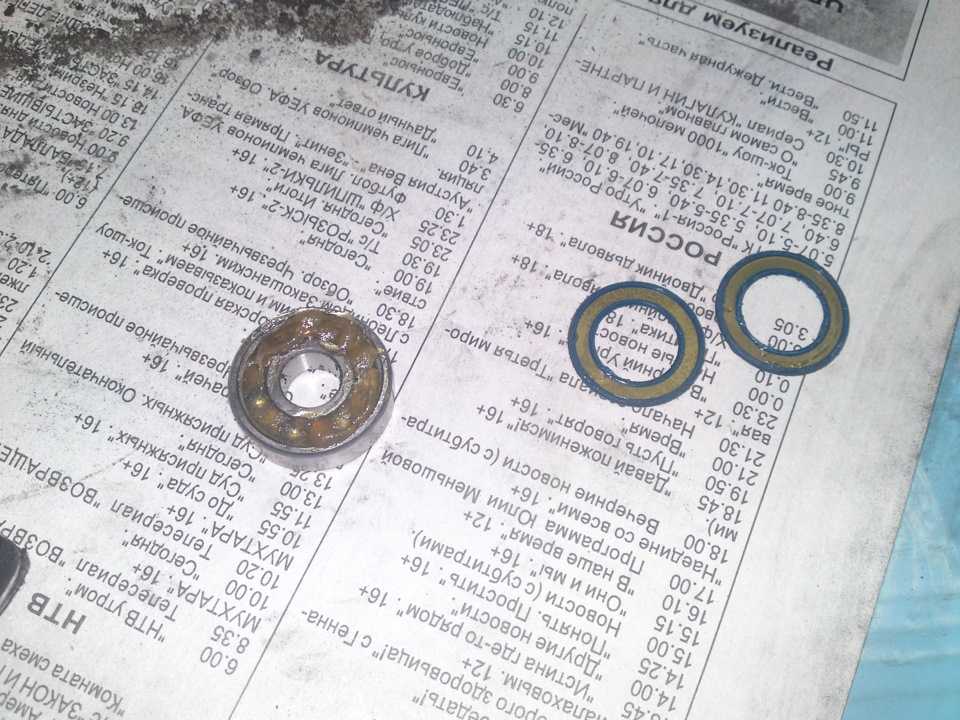

вот этот подшипник нужно менять — старый шумит очень сильно
выколачивать надо аккуратно, крышка тонкая и легко деформируется . Снизу подшипник держит приклепанная к крышке пластина, которая выгибается
новый подшипник я разобрал и добавил смазки ( Литол24)

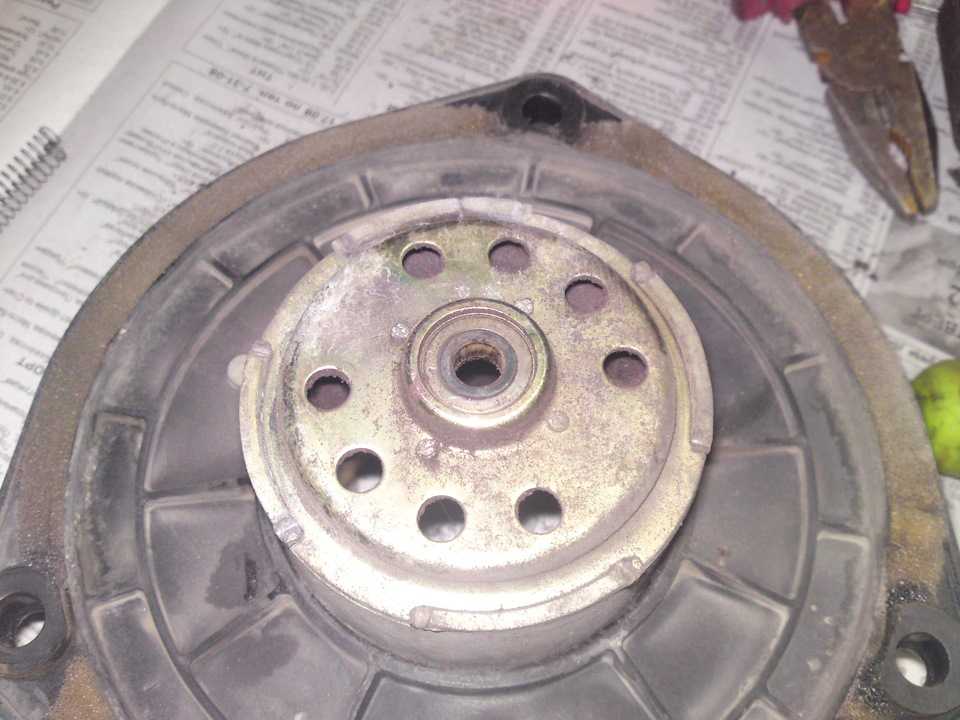

аккуратно забил новый подшипник на место и сплющил на место пластину которая подпирает подшипник

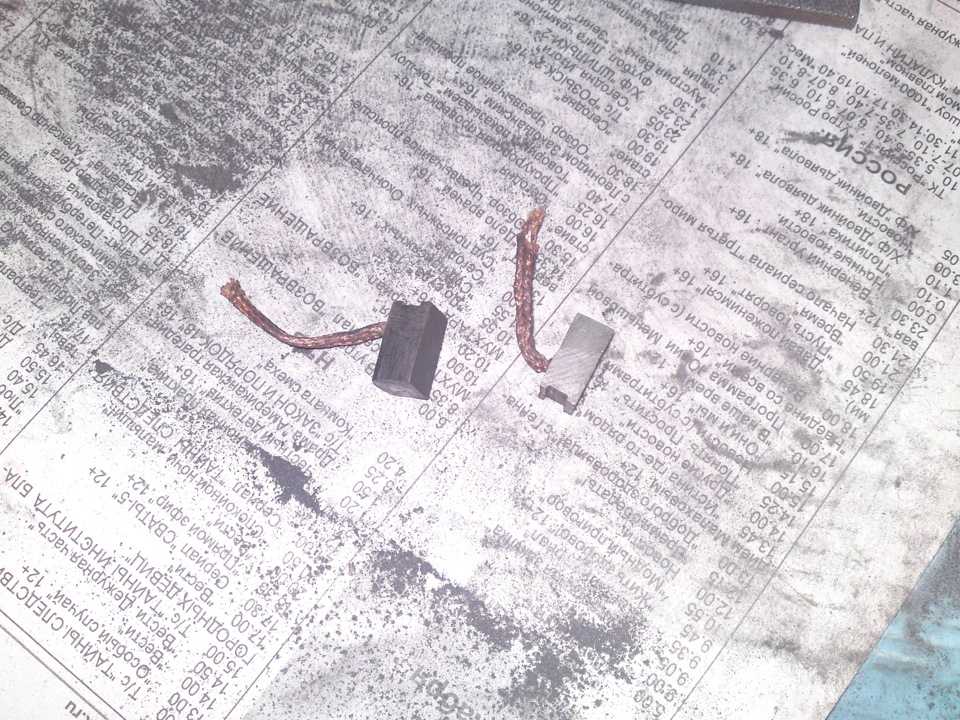

Ну а дальше проблема с щетками, так как новых на моторчик я не нашел, снял с донора от приоры, подточил напильником до нужных мне размеров
и вплел новые щетки к старым проводам . При наличие паяльника желательно пропаять соединение, у меня его не было поэтому оставил так
мешать ротору не будет

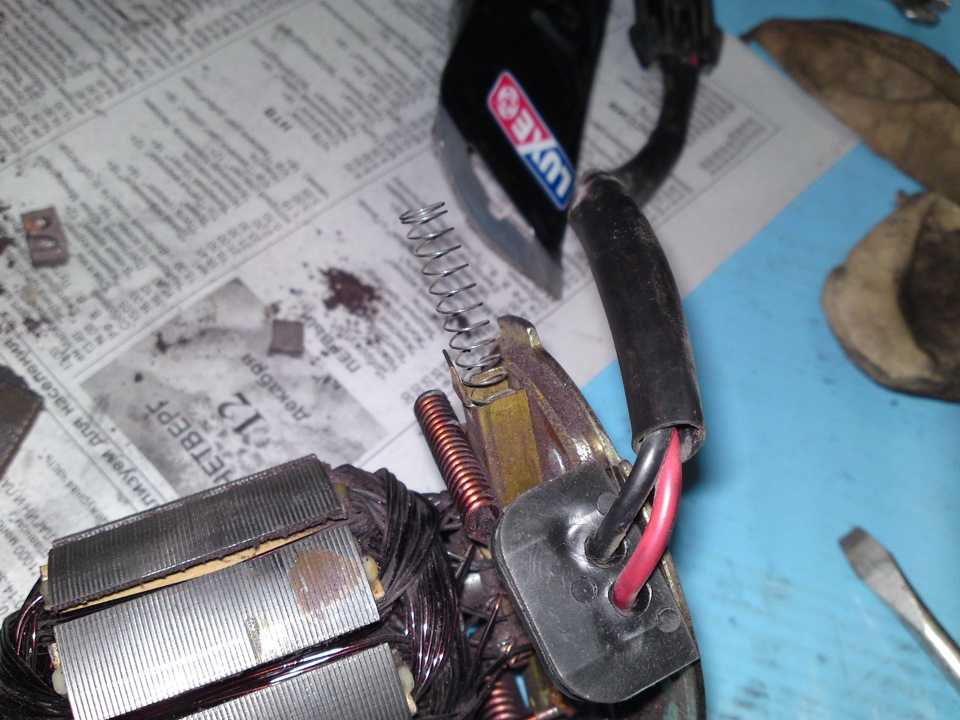

далее вставил ротор в крышку и поставил пружинки на щетки

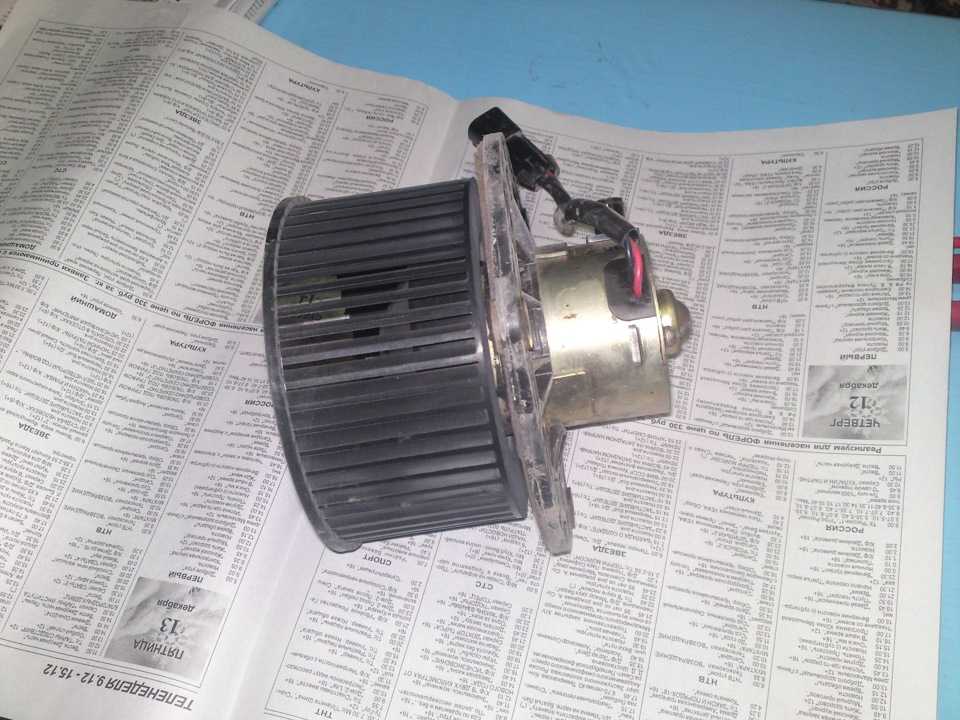

и собрал моторчик
Проверял моторчик на машине, подцепил все фишки и включил — мотор работает как новый, 4 скорость вообще сумасшедшая ! Сборка в обратной последовательности, так как фильтра нового не было под рукой, очистил старый грязи, хорошенько его выхлопал и поставил . Контрольный запуск в собранном виде очень понравился, моторчик не слышно, а дует отлично ))) На все потратил 2.5 часа и 60 рублей на подшипники (второй подшипник оказался не нужен), а новый мотор стоит 1000 рублей, так что не спешите выкидывать старый и бежать за новым . Надеюсь поможет кому отчетик . Задавайте вопросы .
