Замена лампы головного света (тип h4) в lada largus

Как выбрать осветительный элемент

Ассортимент ламп для установки в автомобильные фары очень обширен. Однако, имеется два фактора, существенно ограничивающих возможности выбора:

конструкция блок-фары, не позволяющая применять любые понравившиеся варианты;
требования правил, прямо запрещающие установку любых элементов, отличающихся от тех, которые были изначально использованы производителем.

В автомобиле Лада Ларгус функции ближнего и дальнего света выполняет одна двухнитевая галогеновая лампа. Это удобно, так как позволяет сэкономить пространство под капотом и уменьшить габариты блок-фары. Одна вольфрамовая нить выдает пучок света большей яркости, направленный преимущественно по горизонтали (дальний свет), а вторая создает луч с углом раскрытия 30°, из которых 10° направлены выше горизонтали, а остальные 20° — ниже нее.

Возможность уменьшить размер блок-фар оборачивается необходимостью менять лампочку при выходе из строя любой нити, даже если втора работает вполне устойчиво. Кроме этого, всегда приходится менять обе лампы, левую и правую, поскольку для качественной подсветки нужен комплект из двух подобранных по характеристикам светильников.

Цоколь ламп Лада Ларгус

Дальний и ближний свет реализован с помощью одной лампочки с цоколем h4. Помимо этого для разных позиций использованы следующие типы цоколя:

Кроме того, имеется бесцокольная лампочка C3W, освещающая регулятор печки.

Таблица применяемых ламп в Ладе Ларгус

Рассмотрим, какие лампы устанавливаются для световой сигнализации на Ларгус. Передние лампы:

Передние лампы	Тип	Мощность, Вт
Ближний/дальний свет	H4	60/55
Передний поворот	PY21W	21
Габариты	W5W	5
Противотуманные фары	Н11	55
Боковые габариты	WY5W	5

Задние лампы	Тип	Мощность, Вт
Указатели поворота	PY21W	21
Габариты и сигнал торможения	P21/5W	21/5
Противотуманный свет	P21W	21
Задний ход	P21W	21
Дополнительный стоп-сигнал	P21W	21
Лампа освещения номерного знака	W5W	5
Освещение багажника	W5W	5

Освещение салона и служебная подсветка:

Назначение лампы	Тип	Мощность, Вт
Плафон освещения салона	W5W	5
Индивидуальное освещение	W5W	5
Фонарь вещевого ящика	W5W	5
Подсветка прикуривателя	W1.2W	1,2
Подсветка блока вентиляции, кондиционирования и отопления	W1.2W	1,2
Подсветка выключателя аварийной сигнализации	W1.2W	1,2

Лучшие лампы н4 для Ларгуса

Для установки в дальний/ближний свет Лады Ларгус необходимы галогеновые светильники H4, предусмотренные оптикой блок-фар. Наиболее популярные модели:

Philips X-treme Vision. Яркие лампы, дающие холодный белый свет. Это удобно в хорошую погоду, но в туман или снегопад эффективность освещения резко снижается;
Philips LongLife EcoVision. Недорогие модели, обладающие увеличенным временем работы;
Osram Original Line. Всепогодная конструкция с расширенной зоной покрытия;
Bosch Pure Light. Обладают ярким светом и увеличенным сроком службы.

По свидетельствам пользователей, оптимальный вариант — Bosch Pure Light, самые дешевые и яркие конструкции. Philips X-treme Vision — слишком дорогие и нередко быстро выходят из строя, кроме того, модели vision 130 слишком часто подделываются недобросовестными производителями из стран Юго-Восточной Азии. Изделия фирмы Osram представляют собой средний вариант по характеристикам и длительности службы, но при покупке надо внимательно следить за напряжением питания — многие модели рассчитаны на 24 В.

Алгоритм регулировки фар

Для настройки фар Лада Ларгус можно либо обратиться в сервисный центр, либо сделать это самостоятельно. Главная особенность такой процедуры в том, что не имеет значения модель автотранспорта, его модификация и комплектация. Регулировка проводится одинаково как на новых автомобилях, так и на авто с пробегом.

Фиксация данных

Данный этап – диагностический, прежде чем приступить к нему, необходимо подготовить инструменты, установить на штатное место запасное колесо, заправить полный бак. После этого автомобиль устанавливается на ровную горизонтальную поверхность. От того, насколько плоскость ровная, будет зависеть точность показателей функционирования головной оптики. Дополнительно машина должна быть заведена и работать на холостом ходу. Авто следует зафиксировать стояночным тормозом.

Схема регулировки фар

Важно поставить транспортное средство перед ровной стенкой, за неимением таковой подойдёт лист фанеры. Стенка в высоту должна составлять не менее двух метров, а расстояние от любой фары до стены – от 2,8 до 3,2 м

На место водителя укладывается подходящий груз, соответствующий весу до 80 кг. После этого измеряется расстояние от одной фары до другой, высота до земли, и вычисляется средняя величина. Все замеры переносятся с помощью мела или других средств на стенку: так проецируется центр и край свечения.

Процедура настройки

Перед регулировкой рекомендуется покачать кузов, сняв тем самым колебания, в том числе и с амортизаторов. Регулятор корректора выставляется в положении «на одного человека». Включается ближний свет, изучается возможное отклонение светового пучка каждой фары. Под капотом расположены специальные винты, с помощью которых настраивается направление светового потока вверх-вниз и влево-вправо. Ими же выравнивается выход световых пучков. Нужно добиться, чтобы они соответствовали точкам, нанесенным на стенке в вертикальной и горизонтальной плоскости.

Проверка регулировки

Регулировка считается завершенной, если лучи света с каждой фары в точности совпадают с проекциями на стенке. Для закрепления проводится пробный заезд и повторная проверка. Главное в настройке — чтобы световые лучи не ослепляли водителей встречных машин. Но даже после точной регулировки работы фар освещение может быть плохим, и тому есть несколько причин.

Помутнение стекла, из-за чего свет становится недостаточным. Решением этой проблемы станет замена блок-фары или полировка стекла. Для этого можно воспользоваться шлифовальной машинкой и специальной пастой для полировки.

На качество освещения могут влиять особенности фары, например, мощность установленных в ней ламп. Для решения этой проблемы многие прибегают к использованию ксенонового освещения, которое при минимальной мощности дает внушительный световой поток.Нарушением правильного преломления света может стать и трещина на стекле рассеивателя. В таких случаях ремонт нецелесообразен, требуется полная замена элемента.

Как выбрать осветительный элемент?

Стандартная версия комплектации предусматривает применение ламп галогенного типа с цоколем Н4. В данном устройстве присутствуют две нити, каждая из которых отвечает за свой свет (естественно, ближний и дальний). Сегодняшний рынок авто-аксессуаров способен предложить своему клиенту несколько аналоговых вариантов ламп, конструктивно базирующихся на следующих технологиях:

светодиодной;
галогенной;
ксеноновой.

Самыми эффективными осветительными компонентами являются диодные изделия. Они могут быть установлены не только в качестве устройств ближнего или дальнего света, но и как габаритная оптика или сигналы поворотов.

Заметим, что немаловажным преимуществом лампы на диодной технологии является ее высокая способность к энергосбережению. Этот фактор имеет прямую зависимость от производителя и качественных аспектов изделия.

Регулировка фар

Автовладельцы знают, что процедура регулировки фар Ларгуса своими руками – не самый быстрый и простой процесс. Но она крайне важна, так как от правильности настройки света зависит безопасность тех, кто находится в салоне. О том, что возникла необходимость регулировки освещения головной оптики, могут свидетельствовать сигналы встречных машин: они будут мигать дальним светом, сообщая о том, что вы их ослепляете.

Прежде чем браться за настройку, нужно удостовериться в ее необходимости. Правильный свет обеспечивается следующими условиями:

исправное состояние амортизаторов;
оптимальный размер шин и давление в них;
равномерное распределение нагрузки на разные участки кузова.

При отклонении этих критериев угол свечения будет неправильным. Если же вышеописанных проблем не выявлено, то можно смело переходить к регулированию света.

Замена фары

Заменить штатную оптику может понадобиться в редких случаях. Обычно фара снимается, если нужно поменять ее на новую, либо при тюнинге. Процесс довольно прост, единственная проблема в том, что необходимо снимать передний бампер, так как без этого нельзя подобраться к нижним винтам крепления. Процедура замены фары Ларгуса выглядит следующим образом:

Автомобиль устанавливается на ровную площадку и фиксируется стояночным тормозом.
Отсоединяется минусовая клемма от АКБ.
Снимается передний бампер.
Болты 1,3 и 4 (фото) отворачиваются, тем самым фара освобождается от крепления.

Винты крепления фары

Снимается крышка и отсоединяется колодка проводов от лампы.
Извлекается корректор фар.
Снимается патрон габаритных ламп.
Блок-фара освобождается и может быть снята.

Новая оптика устанавливается в обратном порядке, зазоры между всеми соприкасающимися деталями должны быть минимальными. После замены обязательно нужно отрегулировать фары.

Противотуманные фары

По желанию потенциальных покупателей автомобили «ЛАДА Ларгус» оснащается противотуманными фарами, которые интегрированы в нижнюю часть переднего бампера.

здесь:

Лампа галогеновая однонитиевая Н11.
Винт регулировочный.

Замена лампы

Замену перегоревшей лампы в противотуманной фаре универсала «Лада Ларгус», начинают, демонтировав:

переднее колесо;
подкрыльник, установленный в арке переднего колеса;

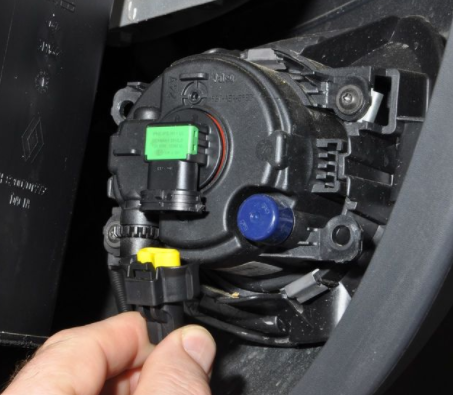

Сняв подкрыльник, получаем доступ к нише, где установлена противотуманная фара.

отжимая фиксатор, отсоединяем колодку с электрическими проводами;

поворачиваем лампу против часовой стрелки до упора и вынимаем ее из корпуса фары.

Для того чтобы установить исправную лампу на место, повторяют процесс демонтажа в обратной последовательности.

Замена фары

Операции, с помощью которых получают доступ к фаре, описаны выше. Добравшись до нее, крестообразной отверткой откручивают три крепежных болта и вынимают корпус фары.

Новая фара размещается в специально для этого предназначенной нише, ее нужно закрепить с помощью штатного крепежа.

Закрепив фару, необходимо отрегулировать световой луч в вертикальной плоскости. Для этого, вставив в специально предусмотренное в переднем бампере отверстие шлицевую отвертку, вращают регулировочный винт — по часовой стрелке, если надо поднять пучок света или против, если его нужно опустить.

О попутных неисправностях

Отказывающийся исполнять свою функцию осветительный прибор любого назначения может сигнализировать владельцу Лада Ларгус о неисправности предохранителя. Если обнаруживается факт перегорания перемычки в плавкой вставке, то такой элемент требует безоговорочной замены, подразумевается и замена габаритной лампочки. Выполнить это весьма просто. Монтажный блок расположен в левом краю панели салона в непосредственной близости от узла переключения режимов световых устройств. Здесь находятся вставки с номерами F1 — F39. За обеспечение работы ближнего и дальнего света отвечают предохранители с номерами №9 и №10, соответственно для левой и правой фар авто Лада Ларгус.

Недостаточный контакт на клеммах в предохранительном блоке также может создавать проблемы с нормальным функционированием компонентов головной оптики.

Возможны случаи преждевременного перегорания контакта внутри самой лампы или банального окисления контактов с массой. Последний вариант легко устраним. Для этого необходимо произвести тщательную очистку контактирующих поверхностей кабельных наконечников. Подойдет металлическая щетка. Если указанные способы не дают желаемого результата и работоспособность световых приборов Лада Ларгус не восстановлена, то потребуется обратиться к профессионалам для более тщательной диагностики причин неисправностей и последующего их устранения.

Неисправности фар и способы их устранения

В списке поломок головного света фар не так много пунктов. В основном это повреждение стекла фонаря, выход из строя корректора или самой лампы. Если лампу ближнего света Лада Ларгус и корректор можно заменить, то стекло устанавливается только с блок-фарой в сборе. Оптика Ларгуса не доставляет неудобств владельцам. Самая распространенная проблема – перегорание ламп ближнего света.

Выбрать и установить хорошую лампу для фар можно самостоятельно. На рынке автомобильных запчастей и аксессуаров есть лампочки как от отечественных производителей, так и от зарубежных. Китайские лампы не очень качественные: быстро перегорают, не обеспечивают достаточную видимость на дороге.

Стандартный свет «галогенок» должен быть желтоватым. Многие предпочитают так называемый псевдо-ксенон, делающий свечение белым, но в плохих погодных условиях такие лампы уступают стандартным. Последние иногда выигрывают даже у светодиодной и ксеноновой оптики, которая выдает мощный световой поток, но стоит немалых денег и устанавливается в специализированных центрах. В тумане и во время дождя галогенные лампы демонстрируют самую высокую проникающую способность светового пучка, чем и обеспечивают себе лидирующие позиции.

Замена ламп

Операция по замене лампы несложна и под силу даже новичкам. Она осуществляется следующим образом:

Отсоединяется минусовая клемма от АКБ.
Посредством лёгкого поворота снимается заглушка с тыльной стороны фары.
Отсоединяется колодка проводов от лампы.
Из пазов выводится фиксатор путём нажатия на него пальцем.

Вышедшая из строя лампа снимается, на её место устанавливается новая. Для работы рекомендуется использовать перчатки, так как следы пальцев на колбе могут привести к ее преждевременному перегоранию. Лампа крепится с помощью фиксатора, к ней подсоединяется колодка с проводами, ставится на место заглушка. К аккумулятору подсоединяется клемма, потом проверяется работа фары.

Рекомендуется сразу менять лампы в обеих фарах. Так удастся избежать выхода из строя другой лампочки в неподходящий момент и обеспечить равномерное свечение.

Проблема, из-за которой не горит фара Лада Ларгус, может быть и не в лампах. Если их замена не принесла результата, возможно, перегорел предохранитель. Монтажный блок расположен в салоне внизу слева от рулевой колонки. Замена предохранителей – дело нескольких секунд. За свет отвечают два предохранителя.Даже если на вид они целые, причина неисправности может скрываться в плохом контакте. Специального реле на головную оптику в Ларгусе нет, а потому источником проблемы может быть окисление контактов самой фары.

Часто встречаются ситуации, когда фары не работают из-за плохого контакта «массы». В этом случае необходим осмотр и зачистка контакта. Если это не помогло, обратитесь к специалистам сервисного центра для выявления причин неисправности и их устранения.

Для замены ламп ближнего/дальнего света не требуется демонтировать всю фару или какие-либо ее части, потому процесс не занимает много времени. Если же фары светят, но световой пучок неправильный – причина в вышедшем из строя корректоре. Основная его задача – это опускать или поднимать световой поток в зависимости от расположения кузова автомобиля. Если транспортное средство загружено, то без регулировки корректором свет будет ослеплять встречный поток. Ремонту данная деталь не подлежит, а значит, сразу меняется на новую. Для этого потребуется разборка блок-фары.

Основные выводы

Замена ламп ближнего света на Ладе Ларгус производится по обычной для большинства автомобилей методике. Никаких особых предварительных действий не требуется, кроме временного демонтажа АКБ, не позволяющей получить доступ к левой фаре. Выбирая светильник на замену, следует внимательно изучать его параметры и подбирать модели с наиболее удачными характеристиками для данного региона или условий эксплуатации. Оптимальным вариантом станут модели производства известных фирм, погоня за низкой ценой не оправдает ожиданий и может обернуться лишними расходами.

Родной свет фар был неплох, но не устраивал — слабоват. Мы привыкли к более качественному освещению дороги по Логану и Фиесте. И регулировка фар, две недели назад, хоть и помогла, но незначительно.

Потому в субботу были куплены и установлены новые лампы в фары.

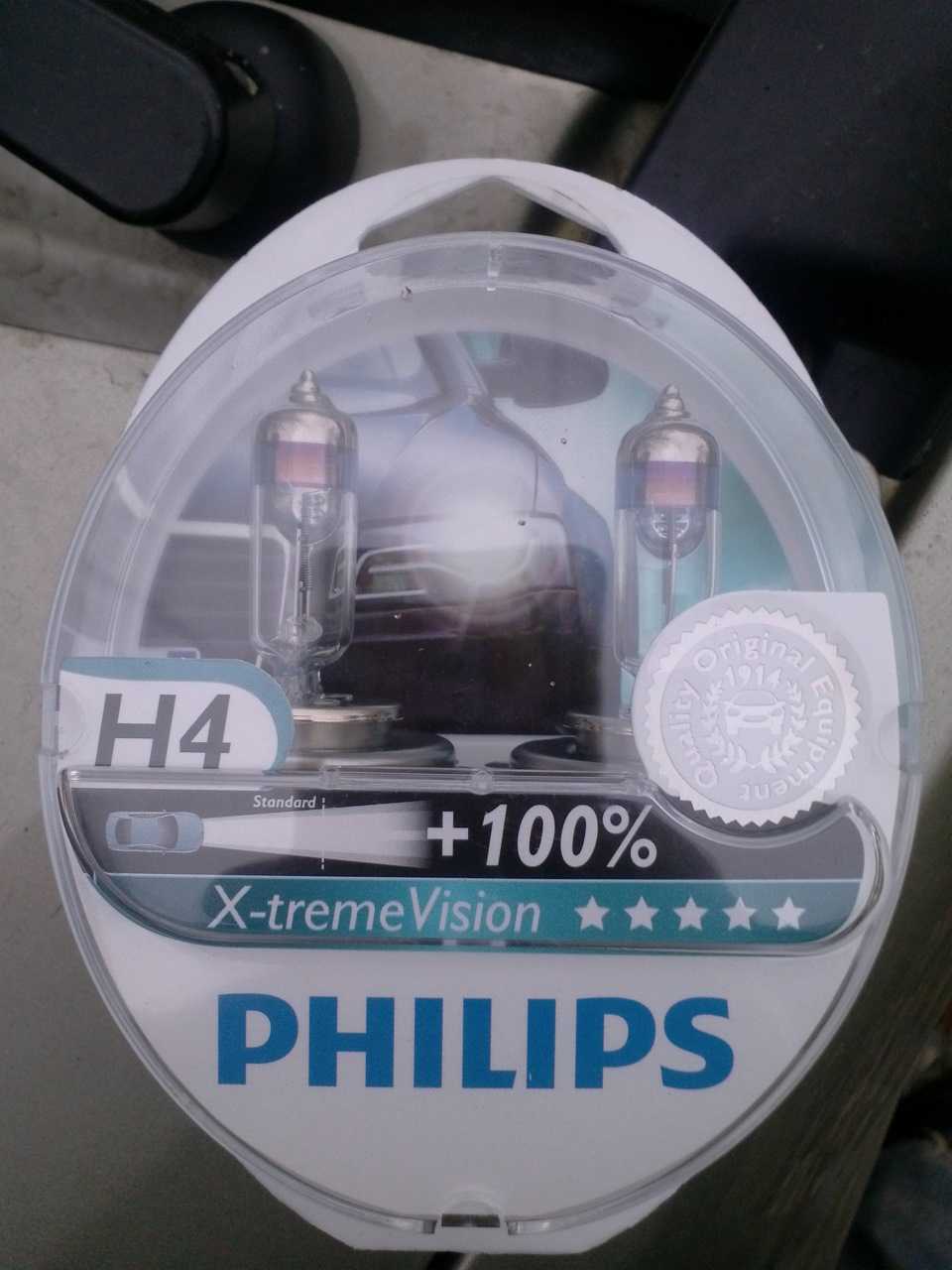

Традиционно — это Philips X-treem vision +100% H4 55/60W

Почему именно эти лампы: на Фиесте и до того на четверке я перепробовал почти весь ассортимент ламп из магазинов. Так вот — никакой осрам найт брейкер плюс, никакие PIAA, и даже ксенон, воткнутый вместо штатных ламп, без блид, не светит так хорошо!

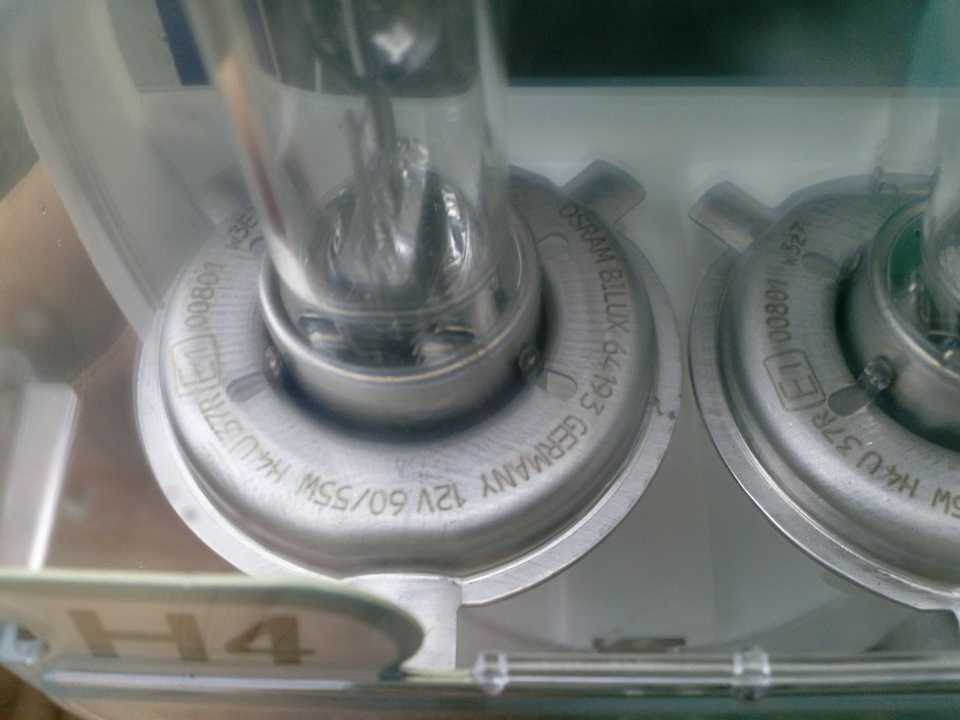

Кстати старые дампы весьма неплохие — Осрам, произведены в Германии, но по ощущениям после установки новых ламп — они были по яркости, как лампочка в бардачке!

Теперь не приходится напрягаться, при движении в темное время суток, очень ровный свет, беловатого оттенка освещает даже встречную обочину метров на 25 вперед, а свою обочину примерно метров на 100.

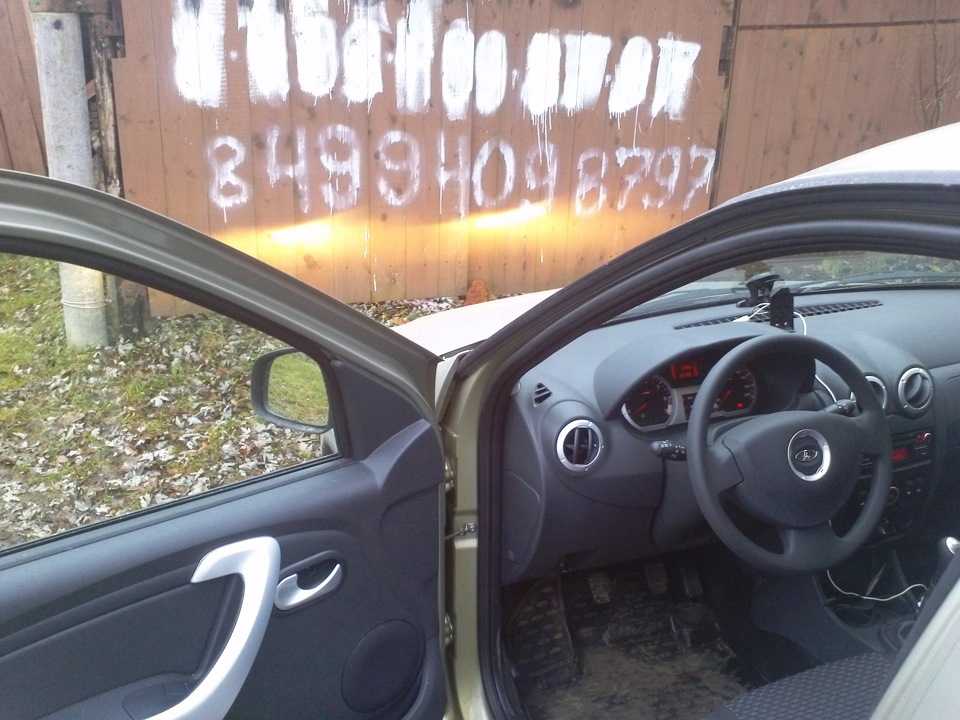

Фото на коричневом заборе конечно не показатель, но в общем освещают лучше родного осрама даже тут, в 2х метрах от забора =)

Сравнение Philips X-treem vision с ксеноном вместо штатных ламп:С «кустарным» ксеноном (то есть ксеноном установленным вместо штатных ламп, без специальных блид) эти лампы сравнивали еще на Фиесте — освещенность примерно одинаковая, но ксенон или сильно светит в глаза встречным — он засвечивает нехило место над «галочкой», или светит всего на 15 метров от капота. Ярко. Но толку ноль — смысл от того что фары под нос светят? Philips X-treem vision при правильной настройке фар освещает не слепя встречных на много большую часть дороги. На неосвещенной дороге безопасно можно двигаться не включая дальнего со скоростью до 90-100 км/ч.

В общем если Вам не хватает света фар — крайне рекомендую Philips X-treem vision — это лучший выбор. Тем более в одной из самых известных сетей автомагазинов (чтоб не сочли за рекламу этот блог, название не пишу) на них распродажа до 30 ноября — всего 849 р. Обычно они стоят 1400-1700 р._________________________________________________________

Ну а теперь обещанное — о том, как регулировать фары (на любой машине, а не только на Ларгусе!),

Для регулировки Вам понадобится — рулетка, линейка, мелок, внутренний шестигранник на 5,

0) ставим корректор в 0, в машине при регулировке не должно находиться никого! Так же не должно быть груза!

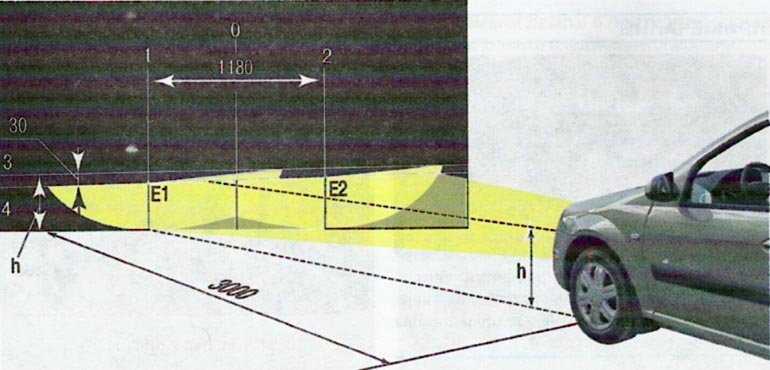

1) Выбираем горизонтальную площадку со стеной в конце, встаем так, чтобы от переда машины до стены было ровно 5 метров! (L=5 метров на схеме)

2)Измеряем высоту А. Для этого ищем на примерно центре фары кружок с крестиком, похожий на мишень, размер — примерно 1 мм диаметра. Он есть, но не на всех машинах, если не нашли — то включаем ближний свет, ставим точку в месте центра «галочки», (на фаре свет зеркален, относительно стены, то есть галочка вниз) то есть в том месте, где свет перегинается с горизонта вниз. И меряем высоту А до этого места.

3) Отмеряем ту же высоту А на стене и рисуем строго горизонтальную линию 1

4) Рисуем линию 2 строго на 5 см ниже линии 1 (Если у Вас угол α написанный под капотом α=1% Если больше 1% (иногда бывает 1,3, а то и 1,5% — то Придется посчитать сколько будет Ваш% от 5 метров. И на столько ниже нарисовать линию 2)

5) Выставляем горизонтальную часть света на линию 2, не выше, не ниже. На Ларгусе и Логане это винт 4 (см картинку ниже) — он крутится внутренним шестигранником на 5.

6) Винтом 7 выставляем свет так, чтобы «галочки» были строго напротив каждой фары. Он крутится руками или разводным ключом.

Все, радуемся жизни! Кажется все сложно, но на самом деле занимает 5 минут!

Могу сказать что Заводская настройка фар была примерно 2% уклона, и должна была регулироваться дилером при проведении предпродажной подготовки.
