Назначение и устройство карданного вала
Для передачи момента от одного узла к другому, находящемуся на определенном расстоянии, используется карданный вал.
Кардан выполняет одновременно несколько задач. С одной стороны, он служит валом, по которому передается усилие от фланца раздаточной коробки к ведущей шестерне редуктора. С другой, — способен переориентировать ось вращения.
Если бы на автомобиле Нива Шевроле фланцы раздатки и фланцы мостов располагались соосно, а в процессе езды между ними расстояние не менялось, то можно было бы обойтись жестким соединением вала. Однако реализовать соосность практически невозможно, а узлы трансмиссии при проезде по неровностям приходят в движение. Кардан шарнирно соединен с мостами, позволяя несколько повернуть ось вращения. Подвижное строение вала способствует гашению колебаний узлов трансмиссии.
Карданная передача представляет собой совокупность узлов, обеспечивающих передачу усилия с помощью карданного вала. Устройство карданной передачи практически одинаково во всех марках автомобилей. В нее входят следующие элементы:
- шарниры валов;
- карданные валы (передний и задний);
- резиновая муфта (на автомобилях Шевроле Нива устанавливается на промежуточном валу, соединяющем КПП и раздатку);
- опора.
Карданные передачи бывают двух видов. Первый вид – передачи с использованием шарниров неравных угловых скоростей. Они устанавливались на Ниву первых лет выпуска. Впоследствии автомобиль стали оснащать передачами с шарнирами равных угловых скоростей. Карданы первого типа считаются достаточно силовыми и подлежат установке не только на легковые, но и на грузовые автомобили. Шарнир состоит из пары вилок на конце, соединенных посредством крестовины. Рабочим элементом в крестовине является игольчатый подшипник.
Шарнир равных угловых скоростей обеспечивает одинаковый угол поворота всех частей вала при изменении оси вращения.
Такой кардан состоит из следующих частей:
- обойма, играющая роль корпуса;
- сепаратор;
- шарики;
- защитный чехол
Снятие и установка заднего карданного вала
Прежде чем снимать задний карданный вал Шевроле Нива необходимо установить рычаг коробки передач в нейтральное положение и отпустить ручник. Для того чтобы сохранить балансировку карданного вала после установки его обратно на автомобиль, нужно при снятии пометить, краской или кернером, положение корпуса вала и держателя крестовины вала ведущей шестерни дифференциала.
Промежуточный этап пройден. Теперь, чтобы снять кардан откручиваем болты и снимаем хомуты заднего карданного шарнира. Чтобы карданный вал не проворачивался в момент ослабления болтов фланца, надо продеть отвертку через держатель крестовины. Прикрепляем крышки игольчатых подшипников к корпусу крестовины скотчем или изоляционной лентой, чтобы избежать их падения когда карданный вал будет сниматься.
Опускаем карданный вал, а именно, его заднюю часть. После этого извлекаем кардан, вернее, его переднюю часть из раздаточной коробки. Сняв кардан, картер раздатки оборачивают обычным полиэтиленовым пакетом. Это нужно для недопущения потерь трансмиссионной жидкости, а также недопущения загрязнений внутренних элементов снятого карданного вала.
Устанавливая кардан обратно на свое место, нужно пользоваться хомутами держателей крестовины. Необходимо снять полиэтиленовый пакет с раздаточной коробки и тщательно протереть освободившуюся поверхность. Потом вводят карданный вал в раздаточную коробку. Далее, берут кардан за заднюю часть и устанавливают его в исходное положение. При этом необходимо следить, чтобы совпали установочные метки. Если они не совпадают, то проворачивают задние колеса и добиваются совмещения меток фланца ведущей шестерни и меток, которые нанесены на кардан. Снимают скотч или изоляционную ленту, которая крепила крышки подшипников, и устанавливают новые хомуты, а также болты. Так снимают и устанавливают карданный вал.
Порядок демонтажа крестовины
Рассматриваемая деталь установлена в вилках с натягом и к тому же зафиксирована стопорными кольцами. При замене крестовины карданного вала на Лада Нива рекомендуется использовать «родные» стопорные кольца – при таком исходе удастся избежать проведения балансировки вала.
Процесс изъятия крестовины производится по такому сценарию:
- снять четыре стопорных кольца, используя круглогубцы;
- наметить краской или зубилом метки, указывающие на взаимную ориентацию вилки фланца и вилки карданного вала;
- выпрессовать корпус подшипника из посадочного места вилки (предпочтительно сначала работать с фланцевой частью), используя съемник;
- закрепить свободную чашку подшипника в тисках (рекомендуется предварительно сделать на чашке лыски с помощью болгарки);
- извлечь корпус подшипника из посадочного места;
- выпрессовать противоположную чашку;
- снять фланцевую часть с крестовины, немного перекосив вилку;
- выбить/выпрессовать оставшийся в вилке фланцевой части корпус подшипника;
- аналогичным образом произвести изъятие еще двух чашек подшипников, запрессованных в вилку «кардана».
карданПри отсутствии съемника смещать корпуса подшипников можно ударами молотка через подходящую по диаметру выколотку. Альтернативная методика демонтажа крестовины строится на подобных принципах: сместив корпус подшипника наружу, предлагается разрезать противоположный болгаркой, затем – наоборот. Отсоединив фланец, следует повторить аналогичные действия для «кардана».
Плюсы и минусы карданов старого образца
Карданы, собранные на основе крестовин, отлично показали себя в жестких условиях работы. При правильной эксплуатации подшипникам не страшна ни вода, ни грязь. Продлить жизнь подшипникам можно путем добавления смазки через масленку. Угол отклонения осей кардана относительно небольшой, но в своих рабочих диапазонах крестовина не изменяет ресурса. К минусам можно отнести неравномерную работу при плавном вращении вала. Отчасти по этой причине возникает вибрация. На таких карданах ездить с большими скоростями некомфортно. Ресурс крестовины ограничен, поэтому их приходится часто менять.
Возможные неисправности
Появившаяся «дрожь», возрастающая при увеличении скорости, может говорить о том, что вышла из строя крестовина кардана. Чтобы в этом убедиться, необходимо загнать машину на яму и включить нейтральную передачу. Затем двумя руками обхватить вал и резкими движениями раскачивать его то в одну, то в другую сторону. Наличие люфта указывает на то, что крестовину пора менять. Если крестовины в нормальном состоянии, а дрожь присутствует, то это свидетельствует о дисбалансировке кардана. Обычно попытка сбалансировать вал не дают эффекта, так как он может быть поврежден при езде по бездорожью.
При выходе из строя шруса будет наблюдаться люфт. Он особенно заметен, когда прямая нагрузка сменяется обратной. Параллельно с этим могут возникать посторонние шумы в районе шарнира. Для диагностики достаточно только оценить состояние защитного чехла.
Для продления срока эксплуатации необходимо шприцевать крестовины при наличии масленок. Если их нет, то некоторые владельцы разбирают подшипники, очищают от грязи и набивают новую смазку.
Рекомендуется менять смазку шлицевых соединений кардана. Все эти работы, кроме шприцевания, не прописаны инструкцией и выполняются по рекомендации владельцев.
Плюсы и минусы карданов нового образца
Шарики шруса обеспечивают более плавное вращение частей кардана. Если не допускать разрыва защитного чехла и попадания грязи внутрь сепаратора, то ресурс шарнира практически неограничен. На больших скоростях отсутствует характерное «биение». Обслуживать шрус в процессе эксплуатации не нужно. А теперь отметим несколько фактов, которые были установлены опытным путем в результате длительной эксплуатации. Преодолевая препятствие в виде бездорожья всегда существует риск повреждения защитного пыльника шруса. Если его сразу не заменить, то шарнир выйдет из строя. Замена шарнира по себестоимости обходится дороже замены крестовины. Даже при небольшом лифтинге автомобиля угол работы шруса увеличивается. Это приводит к тому, что части пыльника начинают тереть друг о друга, и пыльник выходит из строя.
Если подвести итог, то оказывается, что у каждого типа кардана есть свои достоинства и недостатки. Любители бездорожья предпочитают старые версии карданов с крестовинами. Те, кто эксплуатирует автомобиль по трассе с большими скоростями, по достоинству оценят новые карданы на шрусах.
Особенности автомобиля
Шевроле Нива имеет заводское обозначение ВАЗ 2123. Эта машина задумывалась для смены морально устаревшей модели Ваз 2121. Однако, оба автомобиля выпускаются сегодня на заводе Ваз и каждый из них находит своего покупателя. В Шевроле Нива ВАЗ 2123 больше комфорта для водителя и пассажиров. Старшая же Нива Ваз 2121 лучше проявляет себя на серьезном бездорожье. Кроме того, у нее более высокий передний свес, поэтому она может штурмовать довольно крутые подъемы.
У обеих машин постоянный полный привод и раздатка с понижающей передачей. Конструктивно Шевроле Нива Ваз 2123 и обычная Нива Ваз 2121 имеют много общих узлов. Машины довольно просты в обслуживании, а замена некоторых деталей, вышедших из строя, не является непосильной задачей для бывалого автомобилиста.

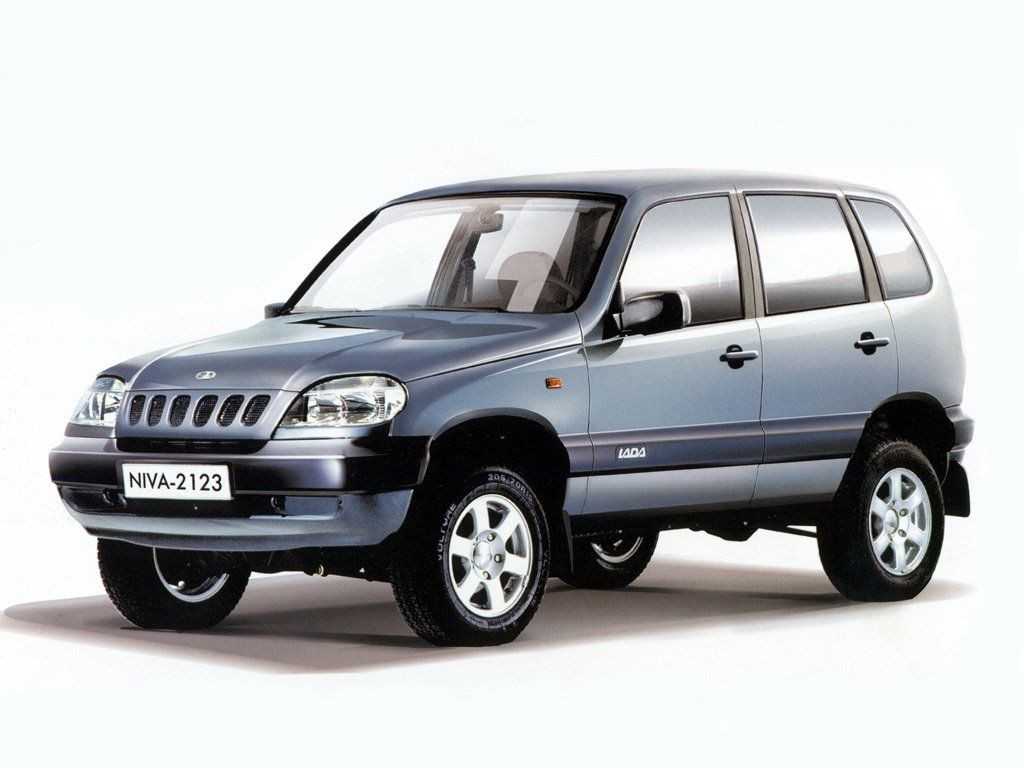

Ваз 2123
Сегодня Шевроле Нива Ваз 2123 выпускается с современным дополнительным оборудованием. В частности, на машину ставят:
- ABS;
- Подушки безопасности;
- Усилитель руля;
- Кондиционер.
В своей ценовой категории этот автомобиль практически не имеет конкурентов с идентичным внедорожным потенциалом. Однако, многие ругают маломощный двигатель, доставшийся ей от модели Ваз 2121. Его лишь слегка доработали. Этому мотору явно не хватает мощности. Она составляет всего 80 лошадиных сил, что по современным меркам мало даже для компактного городского автомобиля, не говоря уже о полноценном внедорожнике. Отсюда и довольно высокий расход бензина. Кроме того, на экономичность отрицательным образом влияет и то, что полный привод является постоянным.
Качество сборки Шевроле Нива Ваз 2123 в последние годы значительно улучшилось. Запчасти всегда в наличии, а сервисов, готовых обслуживать этот автомобиль, по всей стране предостаточно.
