Замена коленвала lada largus своими руками

Двигатели

Конструкторы предусмотрели для установки на этот автомобиль три силовых агрегата, это два восьмиклапанника ВАЗ 11189 и К7М от Рено, а также 16 клапанный французский мотор К4М. Рабочий объём этих движков составляет 1600 см 3, что считается оптимальным для этого класса автомобилей. Мощность ВАЗовского мотора 87 лошадок, французский движок может выдать до 90 л. с. Оба силовых агрегата имеют инжекторную систему питания, соответствуют экологическим нормам Евро-5.

К7М

Этот французский мотор стали ставить на отечественные автомобили после того, как Рено приобрела акции автомобильного завода в г. Тольятти.

Этот двигатель стал очередным в серии доработок моторов серии К7, у него увеличили ход поршня, добавили коромысла в клапанном механизме, увеличен диаметр сцепления, маховика. Средний расход топлива равен примерно 7,2 литра на сотню км пробега.

Ресурс производителями заявлен 400 тыс. км, но ремонт часто происходит при 350 тыс. км пробега. Агрегатируется мотор с механической коробкой перемены передач, имеющей 5 ступеней.

ВАЗ 11189

Это более качественный и доработанный ВАЗ 11186, который устанавливается на других легковых машинах ВАЗ. Он также имеет инжекторную систему питания, мощность может отдать до 87 л. с. Себестоимость его ниже против французского мотора, поэтому он установлен на большей части машин.

Средний расход топлива ВАЗ 11189 несколько выше, он равен 8,2 л/100 км пробега. Как недостаток специалисты отмечают меньший по сравнению с французским двигателем ресурс, он равен 200 тыс. км. Оба движка при обрыве зубчатого ремня в приводе ГРМ гнут клапана.

Это интересно: Размеры багажника ВАЗ-2112 в сантиметрах — фото и видео

Снятие датчика ВМТ Лада Ларгус

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Снимите глушитель шума впуска на воздушном фильтре.

3. Отсоедините колодку жгута проводов от разъема Б датчика. Выверните два болта А крепления датчика и снимите его.

4. Установите датчик верхней мертвой точки и частоты вращения коленчатого вала в последовательности, обратной снятию.ПРИМЕЧАНИЕПосле замены датчика верхней мертвой точки и частоты вращения коленчатого вала необходимо с помощью специального теста выполнить его калибровку, которая включает в себя следующее:- замедление автомобиля с прекращением подачи топлива на II, III, IV или V передаче при частоте вращения 3500-3000 мин ’ не менее2с;- повторное замедление с прекращением подачи топлива на II, III, IV или V передаче при частоте вращения двигателя 2400-2000 мин не менее 3 с;- проверку наличия кодов неисправностей и в случае необходимости устранение неисправностей;-стирание кодов.

Сальники коленчатого вала заменяем при полном ремонте двигателя или при наличии подтекания масла в районе сальников. Передний сальник желательно проверять при замене ремня привода ГРМ. Задний сальник проверяем и меняем при замене дисков сцепления. Если задний сальник дефектен, то течь масла будет в районе стыка КПП и двигателя.

Прежде чем заменять сальники, нужно убедиться в чистоте системы вентиляции картера. При забитой системе противодавление будет вытеснять масло даже при исправных сальниках.

Для замены переднего сальника коленвала нужно снять ремень ГРМ (смотрим статью по замене ремня ГРМ).

После снятия ремня ГРМ нельзя проворачивать коленчатый и распределительный вал.

После этого собираем все детали в обратной последовательности.

Признаки неисправности сцепления

Сцепление ломается не каждый день. Бывает так, что и не сразу сообразишь, что на Ларгус сцепление выходит из строя. Понять это просто по таким признакам:

При нажатии на педаль сцепления или в нейтральном положении ручки КПП и отпущенной педали слышен посторонний шум – скрежет, писк, вой или тарахтение
Некоторые передачи включаются с трудом или не включаются вовсе
Сцепление не полностью отключается при нажатой педали, сцепление ведет
Сцепление буксует, оно не полностью включается при отпущенной педали и включенной передаче

Если сцепление берет в самом начале или конце хода педали, то, возможно, нужна регулировка свободного хода педали сцепления. Сделать это сможет наш мастер. Также он осмотрит сцепление и обязательно сообщит Вам, если нужна его замена.

Чаще всего из-за плохой смазки пропадает выжимной подшипник. Бывает, что ослабляются и проседают лепестки диафрагменной пружины или в месте их контакта с подшипником образуется критический износ. Со временем может ослабляться крепление демпферных пружин или фрикционных накладок ведомого диска.

Если фрикционные накладки на диске изношены, на них видны трещины, расслоения, то диск необходимо заменить.

Как осуществить замену самостоятельно?

Имея опыт ремонтных работ на Лада Ларгус с 16 клапанным двигателем, изучив инструкцию по замене и посмотрев видео, можно вполне справиться с заменой самостоятельно. Можно пригласить помощника желательно с опытом ремонта авто.

Необходимые инструменты

Для успешного проведения работ на Лада Ларгус 16 клапанном следует как следует подготовиться. Необходимо приготовить следующие инструменты:

набор ключей и головок;
удлинитель;
отвертку;
оправку для коленвала;
оправку для распределительных валов.

Покупать новые изделия следует только проверенных производителей и желательно оригиналы, иначе они могут не прослужить положенного срока. Сэкономив на стоимости, вы можете попасть на дорогостоящий ремонт при обрыве или на замену комплектующих раньше положенного срока.

Этапы работы

Процедуру замены удобнее всего проводить на подъемнике, эстакаде или смотровой яме. Последовательность работ на Лад Ларгусе 16 клапанном состоит из следующих шагов:

Сначала следует обесточить автомобиль, отсоединив отрицательную клемму от аккумулятора.

Моторный отсек Лады Ларгус 16 клапанов
Далее нужно снять впускной патрубок, ремень привода вспомогательных агрегатов.
Вывернув болт крепления шкива вспомогательных механизмов, нужно демонтировать шкив.
Далее нужно снять правую опору подвески двигателя.
Открутив крепежные болты нужно снять верхнюю и нижнюю крышку защиты ГРМ.

Газораспределительный механизм Лада Ларгус 16 кл
Закрутив крепежный болт шкива коленвала, поворачивать коленчатый вал пока метка на шкиве распредвала не будет на расстоянии одного зуба до вертикальной оси шкива, при этом метка на зубчатом шкиве коленвала также должна находится на расстоянии одного зуба до оси шкива.
Далее следует установить оправку для фиксации коленвала и провернуть его по часовой стрелки до упора.
Для проверки меток распредвалов следует снять заглушки на отверстиях в левом торце ГБЦ. Для этого сначала демонтируем воздухосборник. Затем проткнув заглушки по центру отверткой, вынимаем их, открывая отверстия. На видео можно увидеть, как это сделать.
Коленчатый вал следует проворачивать пока пазы на распредвалах не будут находиться в горизонтальном положении. Для фиксации распредвалов устанавливается специальная оправка.
Затем нужно ослабить крепежный болт натяжителя. Проворачивая натяжной ролик против часовой стрелки, нужно ослабить натяжение ремня ГРМ и снять его с натяжителя.
Затем ремень снимается с шкива помпы, коленчатого и распределительных валов.
Выкрутив крепежный болт натяжного ролика, снимаем его и меняем на новый.
При установке нового натяжителя необходимо следить, чтобы паз на двигателе совпал с выступом на ролике.
Натягиваем новый ремень ГРМ сначала на коленвал, затем на водяной насос и распредвалы. При этом следует ориентироваться на стрелки, нанесенные на ремне, они должны быть направлены в сторону движения.
После замены регулируем натяжение ремешка ГРМ.
Далее снимаем фиксаторы с коленвала и распредвалов. Устанавливаем новые заглушки в отверстия на ГБЦ.
Дальнейшую сборку осуществляем в обратном порядке.

Проверка натяжения

Натяжение ремешка имеет большое значение для нормальной работы ГРМ. Если ремень ослаблен, он может проскакивать и привести нарушению фаз газораспределения. Кроме того, проскальзывание может привести к увеличению трения, материал будет нагреваться, что может привести к разрыву ремешка. При сильном натяжении ускоряется износ подшипников коленвала и вспомогательных механизмов.

Проверка натяжения ремня возможна посредством указателей на натяжном ролике. Нормальное натяжение подразумевает полное совпадение подвижного указателя с неподвижным указателем натяжителя. Если смещение подвижного указателя незначительно в сторону против часовой стрелки, то ремешок следует подтянуть.

В этом случае нужно ослабить болт крепления натяжителя и проворачивать натяжной ролик по часовой стрелке, пока указатели не совпадут. Зафиксировав натяжитель в таком положении, необходимо затянуть болт крепления. Затем следует при помощи болта крепления шкива вспомогательных агрегатов провернуть коленчатый вал на два оборота. Теперь нужно снова проверить натяжение. Выполнять регулировку следует пока не будет достигнуто нужный уровень натяжения.

Лада Ларгус. Замена сальника распределительного вала двигателя 1,6 (8V)

Оценить состояние сальника распределительного вала и при необходимости его заменить удобно при проведении регламентной работы по проверке состояния ремня привода ГРМ.

Работу выполняем на смотровой канаве или эстакаде.

Сальник меняем при наличии следов моторного масла под зубчатым шкивом распределительного вала или на ремне привода ГРМ.

Если обнаружена утечка масла через сальник распределительного вала, рекомендуется заменить ремень привода газораспределительного механизма, т. к. попавшее на ремень и зубчатые шкивы распределительного и коленчатого валов масло приведет к быстрому выходу из строя ремня.

Перед установкой нового ремня нужно тщательно протереть шкивы ветошью, смоченной в бензине.

Снимаем верхнюю и нижнюю крышки ремня привода газораспределительного механизма и, проворачивая коленчатый вал, по метке на шкиве распределительного вала устанавливаем коленчатый и распределительный валы в положение ВМТ такта сжатия 1-го цилиндра (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,6 (8V)»).

Головкой «на 16» ослабляем затяжку болта крепления зубчатого шкива распределительного вала, удерживая вал от проворачивания силовой отверткой, вставленной через отверстие шкива в углубление в головке блока цилиндров.
Снимаем ремень привода вспомогательных агрегатов (см.

После снятия ремня с зубчатого шкива распределительного вала нельзя проворачивать коленчатый и распределительный валы, чтобы не нарушить фазы газораспределения двигателя.
Отвернув болт крепления зубчатого шкива распределительного вала…

…снимаем шкив.

Поддев отверткой…
…извлекаем сальник из посадочного гнезда головки блока цилиндров.

Нанеся тонкий слой моторного масла на рабочую кромку нового сальника…

…надеваем сальник на носок распределительного вала.

Запрессовываем сальник с помощью инструментальной головки или оправки подходящего диаметра.

Устанавливаем зубчатый шкив на распределительный вал так, чтобы выступ на шкиве вошел в паз на носке распределительного вала.
Последующую сборку проводим в обратной последовательности.

Регулируем натяжение ремня привода газораспределительного механизма (см.

Выбор ремня

Многие автовладельцы, в целях экономии средств, задаются вопросом, как осуществить замену своими руками и какой ремень выбрать?

Выбор ремня ГРМ для 16-ти клапанного двигателя Лады Ларгус довольно прост, поскольку можно купить ремонтный комплект ГРМ, в который входит непосредственно ремень и 2 ролика. Это обойдется владельцу намного дешевле, чем покупать по отдельности.

Рассмотрим комплект и отдельно детали.

Оригинальный ремкомплект (два ролика и ремень ГРМ)

Ремкомплект газораспределительного механизма Лада Ларгус стоит в среднем 3000 рублей. В него входит два ролика и сам ремень. Каталожный номер выглядит так — 130C17529R.

Оригинальный ремень ГРМ

Теперь рассмотрим ремень производства Рено (кат. номер – 8201069699). Он имеет отличное качество и проходит все 60 тыс. км пробега.

Аналоги ремня

Также, существуют аналоги стандартного ремня Лада Ларгус. Рассмотрим более детально:

Все указанные производители в таблице зарекомендовали себя достаточно хорошо и обладают высокими качественными характеристиками, а поэтому рекомендованы для установки на Лада Ларгус.

Оригинальный ролик обводной

Теперь, рассмотрим отдельно стоимость и артикул ролика натяжителя ГРМ Лада Ларгус:

Оригинальный каталожный номер выглядит так — 82 01 058 069. Средняя стоимость ролика ГРМ Лада Ларгус 16 клапанов составляет 6 000 рублей.

Аналоги ролика

Существует ряд заменителей, которые можно устанавливать вместо оригинальной детали:

Как видно с таблицы, стоимость аналогов ролика ГРМ Лада Ларгус 16 клапанов составляет более в два раза меньше, чем оригинала. Но, при этом они по качеству, ничем не уступают.

Причины для замены

Основные причины замены ремня ГРМ:

Износ. Самый частый и неумолимый фактор. Процесс эксплуатации детали изнашивает ее и со временем запасную часть приходиться менять.
Трещины. Их образование зависит, в первую очередь, от качества изделия.
Растяжение ремня. Оно образовывается в процессе эксплуатации и иногда неизбежно.

Цены и артикулы, оригиналы и аналоги ремней для Лада Ларгус

Для 8-клапанных версий Лада Ларгус производителями предлагается широкий спектр вариантов. Артикул оригинального комплекта ремня ГРМ от Renault для 8-клапанного двигателя K7M – 130C17480R. В комплекте имеется натяжной ролик. Ценник начинается от 2 500 руб.

Официальным поставщиком комплектующих для автомобилей ВАЗ давно является фирма Gates. В качестве аналогов также можно выбрать ремни от брендов Bosch, Dayco, SKF и др.

Если Ларгус с двигателем на 16 клапанов еще состоит на гарантии, то самым правильным решением будет воспользоваться установкой комплекта ремня ГРМ с каталожным номером – 117206842R GATES 6 РК 1822. Цена на него стартует от 4 300 руб., что существенно выше стоимости ремня, применяемого в ГРМ вариации Ларгус с ДВС на 8 клапанов.

Стоимость самого ремня ГРМ производства Renault, как для двигателя К7М, так и для К4М начинается от 800 руб. Ценники на налоги можно найти и ниже.

На чем же остановить свой выбор? Единственное, что можно порекомендовать – это приобретать ремень комплектом, оригинальный – Renault, или от Gates.

Замена ремня ГРМ абсолютно не сложная процедура, так что не следует экономить на столь важном для двигателя расходном компоненте. Пара-тройка тысяч рублей совершенно несоизмеримы с финансовыми потерями в случае обрыва ременного привода ГРМ

Что произойдет, если не заменить ремень ГРМ Ларгус 16 клапанов

Газораспределительный механизм – это сложная система, в которой взаимодействуют коленчатый вал, поршни, клапаны, распределительные валы впускных и выпускных клапанов. Клапаны должны открываться и закрываться строго при определенных углах положения коленвала и поршня. Здесь крайне важна синхронность и точность взаимодействия всех деталей. Ремень ГРМ служит для привода распредвалов и помпы системы охлаждения от коленвала двигателя.

Любой ремень имеет свой срок эксплуатации. Со временем на нем появляются трещины, может срезаться один или несколько зубцов. Если ремень натянут несколько слабее, чем нужно, то он может провернуться на это количество зубцов и нарушится синхронность взаимодействия механизма. Это приведет к нарушению фаз газораспределения, к ухудшению процесса сгорания топлива, снижению мощности мотора, повышенному расходу топлива и увеличению выброса вредных веществ в воздух.

При полном обрыве ремня поршни начнут бить по клапанам, которые не успели вернуться в исходное положение. Как правило, это приводит к загибу клапанов и разрушению поршней. После обрыва ремня ГРМ мотор придется капитально ремонтировать и менять все поврежденные детали.

Замена ремня Лада Ларгус 8 клапанов без кондиционера

Схема ремня без кондиционера.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик с кронштейном
3 — регулировочный болт
4 — болт крепления кронштейна натяжного ролика
5 — шкив генератора
6 — шкив насоса гидроусилителя руля
6 — приводной ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера нужно выполнять с применением специального приспособления на дилерском сервисе. Учитывая, что при самостоятельной замене ремень придется менять вне дилерского сервисного центра, покажем способ, при котором можно приблизительно оценить натяжение ремня.

Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика.

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов.

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности.

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой.

Укладываем ремень на шкивы так чтобы он был смещен к внутреннему краю шкивов, а наружный ручей шкивов оставался свободным. Регулируем натяжение ремня с помощью метода описанного чуть выше.

Где находиться и как проверить датчик коленвала

Перед тем, как произвести проверку, нужно знать, где находится датчик коленвала, чтобы снять его с автомобиля. Поскольку синхронизационный диск находится на шкиве привода, то и искать его нужно там. Он располагается недалеко от диска, устанавливается он в свое посадочное место и крепится одним или двумя болтами. Перед снятием его проводку нужно отсоединить от фишки.

При демонтаже важно пометить положение его, чтобы потом правильно поставить в посадочное место. Вначале нужно дать визуальную оценку состояния датчика

Корпус его не должен быть поврежден. Со временем сердечник этого датчика может покрыться грязью, которая тоже может влиять на показания. Перед проверкой его нужно тщательно очистить от грязи. Для этого можно воспользоваться ветошью, пропитанной спиртом или бензином.

Замена ремня ГРМ в 16-клапанной версии Лада Ларгус

Подготовительный процесс к замене ременной передачи на 16-клапанном ДВС практически аналогичен ранее рассмотренной процедуре с 8-клапанной «четверкой».

После вывешивания и обесточивания авто, демонтируем защиту картера ДВС.
Устанавливаем под двигатель подходящую подпорку и производим демонтаж правой опоры при помощи ключа на «19».
Далее необходимо демонтировать обе крышки защиты газораспределительного механизма, после чего заблокировать коленвал.
После, при помощи ключа на «18» снимаем шкив привода вспомогательных агрегатов.
Перед снятием самого ремня, необходимо установить поршень первого цилиндра в положение ВМТ. Для этого вращаем коленчатый вал за болт его шкива.

Перед демонтажем старого ремня необходимо определить позицию, в которой находятся распредвалы.
После, снимаем впускной резонатор и извлекаем заглушки из проемов на левом торце ГБЦ.
Вращая коленвал, необходимо достичь положения распредвалов, когда их метки на торцах шестерен будут совпадать с верхней плоскостью поверхности головки, после чего следует обездвижить обозначенные валы.
Для проверки корректности позиции коленвала, прибегаем к помощи отверстия под датчиком давления масла.
После выворота пробки, вкручиваем в отверстие контрольный болт М10 с длиной резьбы 75 мм. Если коленчатый вал находится в правильной позиции, то болт вкручивается полностью.
Теперь ослабляем натяжение ремня и гайку крепления натяжного ролика при помощи ключа на «13». Снятие механического напряжения в ремне производится путем поворота ролика против часовой стрелки.

Монтаж новой ременной передачи производится по обратному снятию алгоритму. Ролик в паре с натяжным механизмом заменяется новыми аналогами. При навеске ремня следует пользоваться подсказками в виде стрелок, нанесенных на изделие.

Корректную позицию вала необходимо проверять посредством вкручивания контрольного болта. Если все правильно, не забываем закрыть отверстие заглушкой.

Процедура замены

Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.

Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.

Далее, независимо от типа мотора, следует сделать:

Сорвать колёсные болты переднего колеса с правой стороны машины.
Поднять кузов домкратом, установить подставку, снять колесо.
Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.

Пробка на фиксатор ВМТ

Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.

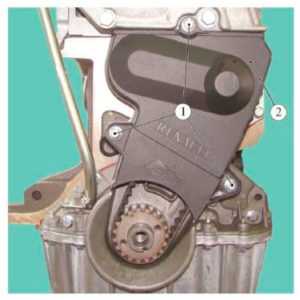

Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.

Защитная крышка на двигателе К7М

Ставят на место с проставкой болт шкива на коленвал.
После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.

МОТ 1489

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение

Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя.
Ролик устройства натяжения также демонтируется вместе с шайбой.
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ

Ещё раз проверяют совпадение установочных меток в приводе ГРМ

В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.

Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.

Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.

Далее собирают всё в порядке, обратном разборке.

После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.

Метки

Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.

Метка коленвала

Метка распредвала
