Ремонт ваз 2106 (жигули) замена распределительного вала и рычагов клапанов

Полезные советы

Особое внимание перед началом регулировки клапанов следует уделить цепи газораспределительного механизма. Цепь должна быть установлена правильно.

Предупреждающие знаки дорожного движения. Что это за знаки, вы сможете узнать на нашем сайте.

В этой статье, находится рейтинг видеорегистраторов с двумя камерами.

Тут, можно прочитать, как сделать тюнинг панели для ВАЗ 2114.

Следует тщательно проконтролировать степень её натяжения.

Неравномерный стук в зоне верхней части клапанной крышки является свидетельством того, что тепловые зазоры клапанов увеличены и необходима их регулировка. Для регулировки и измерения зазора необходимо использовать особые щупы, ориентированные на регулировку классических двигателей ВАЗ.

Эти щупы обладают большей шириной. Стандартные щупы являются достаточно узкими и не способны перекрыть весь зазор по ширине в зоне нажимных рычагов и кулачков распределительного вала. Это не дает возможности определения корректной величины зазора.

В большинстве случаев на чехле, сопровождающем щуп, находится схема регулировки клапанов. Она представлена и оформлена в виде таблицы. Хорошо отрегулированный двигатель на автомобиле ВАЗ модели 2106 является достаточно надежной конструкцией.

Отрегулированные клапана снижают шумность работы двигателя, обеспечивают его максимальную отдачу и топливную экономичность. Для достижения и поддержания максимальных эксплуатационных показателей, предусмотренных заводом-изготовителем, регулировку необходимо производить с предпочтительной периодичностью в 15 тысяч километров пройденного пути.

Огромным преимуществом российского автопрома является возможность не только замены, но и полноценного ремонта всех узлов и агрегатов автомобилей. Довольно часто автовладельцы проводят полный разбор двигателей ВАЗ 2106 и ВАЗ 2109 и меняют все его составляющие, в том числе и направляющие втулки клапанов.

Подготовка к работе и разборка

Сразу хотелось бы отметить, что данная процедура требует временных затрат и обусловлена пониманием процесса. Существует определенный алгоритм реализации этой задачи. Для начала, установите свой автомобиль на ровной площадке, организуйте свободный и хорошо освещенный доступ к моторному отсеку.

Двигатель должен быть охлажденным и иметь температуру окружающего воздуха.

Перед началом работы по процессу регулировки, необходимо подготовить:

набор различных гаечных ключей размером на «10», «13», «14», «17»;
щуп на 0,15 мм;
ключ для получения возможности проворота коленвала;
отвертки;
запасную прокладку под клапанную крышку.

Процесс разборки включает в себя снятие воздушного фильтра, отсоединения всех патрубков от крышки воздушного фильтра, снятие троса подсоса, тяги акселератора и крышки ГБЦ.

Желательно снять крышку трамблера, чтобы она не доставляла неудобств в процессе регулировки. На шкиве и крышке сальника будут находиться метки. Коленчатый вал необходимо провернуть до момента их совпадения.

Это положение свидетельствует о том, что в 4-м цилиндре поршень находиться на такте сжатия.

Назначение гильз

Основная задача клапанов — подача в камеру сгорания топливно-воздушной смеси и вывод из неё выработанных газов. У каждого из цилиндров мотора имеется два клапана — впускной и выпускной. В направляющей втулке движется шток, который и впускает/выпускает отработанные газы и топливную смесь. Герметизация камеры сгорания происходит за счёт точной «посадки» головки на седло.

Качество работы клапанов двигателя зависит от направляющих втулок и сёдел. Во время эксплуатации они изнашиваются и не могут поддерживать высокую производительность двигателя. В такой ситуации их придётся менять.

Когда нужно менять направляющие?

Главный симптом, означающий, что втулки клапанов пришли в негодность, — повышенный расход моторного масла. Когда у штока появился поперечный свободный ход (люфт), то маслосъемные колпачки уже не в состоянии предотвратить проникновение смазки в цилиндры из верхнего моторного отсека, где расположен распределительный вал. Она протекает в увеличенный зазор между клапанным стержнем и внутренним диаметром втулки и беспрепятственно попадает в камеру сгорания.

Выходящий из выхлопной сизый дым — признак сгорания масла

Признаки потребления масла из-за проблем с направляющими такие:

сизый дым из выхлопной трубы от вылетающих продуктов горения смазки, постоянно попадающей в цилиндры;
машина практически не теряет в динамике, но дымит изрядно;
светлый «пушистый» нагар на электродах свечей зажигания;
на юбках и резьбовой части свечей наблюдается масло в жидком виде.

Это и есть масляный нагар на свече зажигания

Поскольку масло может проникать в камеры также по вине цилиндро — поршневой группы, необходимо провести диагностику, чтобы точно определить неисправность. В качестве примера предлагается взять популярный автомобиль ВАЗ 2106:

Померьте компрессию в цилиндрах. Цель — убедиться в нормальном техническом состоянии поршневых колец.
Снимите клапанную крышку, ослабьте цепь и открутите шестерню распредвала, предварительно совместив метки.
Демонтируйте распределительный вал вместе с постелью и снимите коромысла. Разблокируйте пружины клапанов того цилиндра, чья свеча сильнее покрыта нагаром.
Аккуратно снимите сальник и рукой попробуйте покачать шток в стороны, одновременно двигая его вверх-вниз.

Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны

При наличии люфта можете смело продолжать разборку, поскольку для замены втулок необходимо снять головку цилиндров. Если вас не оставили сомнения, проверьте остальные клапаны, картина должна быть примерно одинаковой.

Установка направляющих втулок на ВАЗ 2109

Смена направляющих втулок на ВАЗ 2109 начинается с фиксации на детали съёмника посредством обточенных гаек. Центральная часть инструмента придерживается верхним ключом, а при помощи нижнего выпрессовывается направляющая втулка. Её выход из гнезда сопровождается характерным щелчком, после этого деталь вынимается.Направляющие втулки клапанов ВАЗ 2106 выпрессовываются съёмником
Чтобы облегчить процесс установки втулки, её обрабатывают моторным маслом. Деталь запрессовывается в седло клапана при помощи конической втулки. При этом для впускного и выпускного клапанов втулки выбираются таким образом, чтобы резьба на направляющей детали была длиннее на несколько сантиметров.
Желательно, чтобы детали имели разную температуру: головка блока цилиндров должна быть нагрета до 150оС, втулка, наоборот, охлаждается. Если не создать разницу температур, то можно спровоцировать деформацию алюминиевого сплава, в результате чего в металле возникнут слишком большие внутренние напряжения. Это может привести к перегреву клапанов двигателя.
На втулке располагается кольцо, по которому определяется её правильная посадка. После установки детали на ней развёртывается отверстие при помощи специального инструмента. Диаметр отверстия можно проверить нутромером — он должен соответствовать параметру, указанному в технической документации автомобиля. Если данные совпадают, то устанавливают клапан. При неплотном прилегании втулки к седлу её правят с помощью шарошки.Подводка седла клапанов ВАЗ 2109 при помощи шарошки
После монтажа новых втулок в ГБЦ могут появиться зазоры из-за потери соосности. Чтобы устранить данную проблему, необходимо провести притирку клапанов. С этой целью сёдла клапанов ещё раз обрабатываются шарошкой. Процедура установки новых втулок завершается после окончательной притирки клапанов.

Итак, поменять направляющие втулки можно как самостоятельно, так и в автосервисе. Это довольно простая в исполнении процедура, которая может значительно продлить срок эксплуатации двигателя автомобиля.

Добрый день. Меня зовут Михаил.

Выполнение настройки

Проверка и регулировка клапанов производится со стороны свечей зажигания.

Нумерация цилиндров и клапанов идет спереди, от радиатора охлаждения. Не забудьте установить рычаг коробки передач в нейтральное положение.

Чтобы правильно отрегулировать механизм, необходимо ключом для храповика совместить метку на шкиве коленчатого вала с отметкой I на корпусе мотора. Убедитесь, что поршень в 4 цилиндре находится в самом верху (ВМТ), опустив в свечной колодец отвертку. Если она провалилась, то в положении ВМТ находится поршень 1 цилиндра, а не 4-го, и нужно сделать полный оборот коленчатого вала. Дальше действуйте по следующему алгоритму:

Вставьте щуп между рычагом и шейкой распредвала на клапане №6 3 цилиндра. В идеале щуп должен входить в просвет с небольшим усилием.
Легкий ход щупа или невозможность его вставить свидетельствует о том, что клапан слишком отпущен либо зажат и нуждается в перенастройке.
Ключом на 17 ослабьте фиксирующую гайку, а с помощью регулирующей увеличивайте либо уменьшайте зазор. Эта гайка вращается ключом на 13.
Убедившись, что щуп ходит в зазоре туго, затяните фиксирующую гайку. Учтите, что при затяжке зазор уменьшается и нужно делать небольшую поправку.
Таким же образом отрегулируйте клапан №8 цилиндра №4.

При дальнейшей работе повторяется та же схема, а порядок регулировки показан в таблице. Каждый раз нужно поворачивать коленвал на 180° по часовой стрелке и производить настройку соответствующих номеров клапанов. Точность поворота поможет определить круглая метка на шестерне распределительного вала.

Сборка осуществляется в обратном порядке. Но прежде проверьте состояние цепи, накладки успокоителя и башмака натяжителя. При необходимости подтяните цепь. Также не помешает проверить прокладку клапанной крышки: она должна оставаться эластичной и не пропускать масло. После сборки запустите двигатель и оцените его работу на слух. Для верности стоит измерить давление в цилиндрах.

Признаки необходимости регулировки

Настройка клапанов на ВАЗ 2106 должна производиться регулярно в силу износа всех трущихся деталей ГРМ, кулачков, рокеров и верхней части стержня клапана. Обычно это делается каждые 40–50 тысяч км пробега. Тем не менее бывает, что возникнет необходимость регулировки и на ранних стадиях. Причиной тому будет использование низкокачественных материалов или нарушением режима термообработки при их изготовлении. Увеличение теплового зазора приводит к появлению характерного металлического стука в верхней части двигателя, связанного с ударом кулачка по рокеру при надавливании. Особенно это ощутимо при работе холодного двигателя.

Неправильно настроенные клапаны могут вызвать серьезные последствия

Чрезмерно большой зазор дает:	Маленький тепловой зазор проявляет себя:
смещение фаз газораспределения,	снижением компрессии в рабочих цилиндрах,
подтраивания двигателя,	потерей мощности,
трудности при запуске,	увеличением расхода бензина,
увеличение расхода топлива,	плохой приемистостью,
снижение динамики при разгоне.	при этом двигатель не гремит, но работает нестабильно.

При появлении одной из этих неисправностей желательно не откладывать проверку зазоров до следующего технического обслуживания.

Процедура замены сальников полуоси, коленвала и хвостовика

Прежде чем начать процесс замены манжет, нужно произвести снятие полуоси ВАЗ 2106. Для этого требуется монтажная лопатка, которую вставляют внутрь, и поддевается полуось. После снятия манжеты на пустое место устанавливается новый сальник. Для этого нужно легонько пристукнуть по нему, чтобы запрессовать на посадочное место. После замены уплотнителя полуось ставится назад на свое место. После остановки замена сальника полуоси является завершенной.

Замене на коленвале подлежат передний и задний уплотнители. Для того чтобы была произведена замена сальника коленвала спереди, нужно выполнить в строгой последовательности определенные манипуляции. Сначала откручивается гайка, с помощью которой закрепляется шкив. Шкив снимается при помощи монтажной лопатки. Далее проводится удаление прокладки и крышки привода. С коленчатого вала аккуратно выбивается поврежденный уплотнитель.

Новый сальник, который будет устанавливаться на этом месте, нужно заранее смазать маслом. В процессе монтажа используется молоток для усадки и уплотнения сальника. Чтобы заменить уплотнитель сзади, необходимо убрать болты, которые крепят держатель. Освободить держатель вместе с подкладкой. С помощью отвертки убирается старый уплотнитель и устанавливается новый. При проведении сборки все действия производятся в обратном порядке. После проведения всех операций замена сальников коленвала ВАЗ 2106 является законченной.

Замена сальников хвостовика

Чтобы заменить сальник в таком элементе конструкции, как хвостовик необходимо правильно установить машину на эстакаде или яме. Затем откручивается шестигранник с редуктора и выливается все масло. Фланец заднего редуктора необходимо отделить от карданного вала. После снятия фланца поддевается и убирается сам сальник.

На его место устанавливается обработанный маслом новый, который необходимо дополнительно запрессовать. Сборка агрегата производится в обратном порядке. После окончания сборки замену сальника хвостовика можно считать выполненной. После установки нового сальника требуется заменить масло в редукторе и проверить работу устройства.

Порядок замены направляющих клапанов ВАЗ 2106

Вся процедура делится на несколько этапов:

Подготовка инструментария.
Частичная разборка двигателя, а именно — снятие ГБЦ.
Выбор и покупка новых деталей.
Демонтаж изношенных элементов и запрессовка новых.
Обратная сборка и запуск мотора.

Первым делом следует отключить аккумулятор от бортовой сети

Чтобы произвести разборку и замену направляющих, вам понадобится:

стандартный набор рожковых и накидных ключей;
набор головок с мощным воротком и трещоткой;
динамометрический ключ для обтяжки болтов ГБЦ и гаек распредвала при сборке;
отвёртки, пассатижи;
ключ на 36 мм для ручного вращения коленчатого вала;
монтировка;
съёмник для разблокировки клапанов;
тяжёлый молоток;
оправка для выбивания и запрессовки втулок;
развёртка на 8.025 мм с воротком;
ёмкость и шланг для опорожнения системы охлаждения;
ветошь.

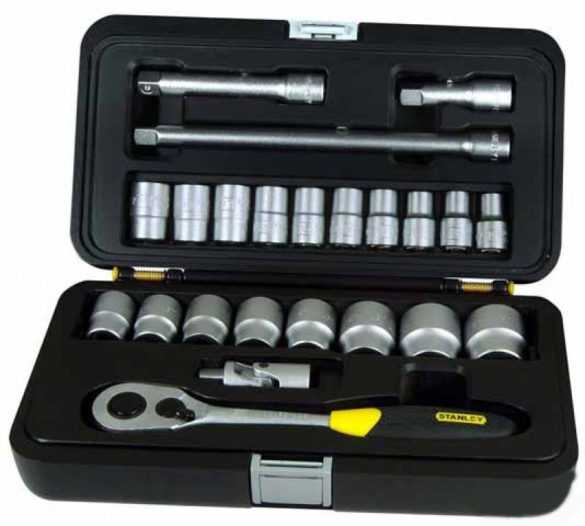

Без ключа с трещоткой и головок при снятии ГБЦ не обойтись

Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.

Оправку для выбивания и посадки втулок можно выточить по чертежу

Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07

Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:

Отсоедините трос пускового устройства, бензиновый шланг и привод акселератора, после чего снимите корпус воздушного фильтра и карбюратор.
Открутите клапанную крышку и совместите насечку на шкиве коленвала с длинной риской на блоке. Отключите от свечей провода и демонтируйте трамблёр, запомнив положение бегунка. Снимите провод с датчика температуры.
Ослабьте цепь, выкрутив натяжитель, затем разблокируйте гайку шестерни распределительного вала и открутите её. Снимите шестерёнку и зафиксируйте цепь, чтобы она не провалилась внутрь блока. Открутите гайки крепления постели распредвала и демонтируйте её со шпилек.
Отсоедините от ГБЦ все патрубки охлаждающей системы и «штаны» выхлопной трубы.
В произвольном порядке ослабьте 11 болтов крепления головки цилиндров и выверните их. Двумя руками поднимите ГБЦ и снимите вместе с коллекторами.

Снятие корпуса фильтра

Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.

Карбюратор надо снять с коллектора, чтобы не мешал

Перед разборкой важно совместить метки

Подготовка и предварительная разборка

Для регулировки ГРМ карбюраторная классика предварительно разбирается с помощью следующих инструментов:

отвертка;
головка на 10 с воротком;
пассатижи;
ключ на 8.

Чтобы настроить клапанный механизм ВАЗ 2106 своими руками, потребуется 2 рожковых ключа размером 13 и 17 мм, а также специальный ключ для вращения храповика коленвала. Величина зазора измеряется широким щупом толщиной 0.15 мм. Как правило, на пластиковой рукоятке щупа изображена таблица, показывающая, в каком порядке регулировать клапана. Таблица имеет следующий вид:

№ цилиндра	№ регулируемого клапана	Угол, на который повернут коленвал, град.	Угол поворота распредвала, град.
4, 3	8, 6	0 (совмещение меток)
2, 4	4, 7	180 (пол-оборота)	90
1, 2	1, 3	360 (1 оборот)	180
3, 1	5, 2	540 (1.5 оборота)	270

Не рекомендуется при работе пользоваться стандартными узкими щупами, поскольку шейки распределительного вала и рабочие части рокеров довольно широкие и зазор нужно измерять по всей ширине.

Цель предварительной разборки — снять клапанную крышку силового агрегата, для чего надо произвести следующие действия:

Установить автомобиль в любом удобном месте, зафиксировать ручником и дать мотору остыть до температуры окружающего воздуха. Зимой — примерно до температуры тела человека.
Отсоединить от корпуса воздушного фильтра шланги, идущие к карбюратору и картеру (сапуну).
Открутить и снять крышку фильтра, а следом и корпус.
Отключить от карбюратора и убрать в сторону тросик «подсоса».
Снять тяги акселератора, присоединенные к карбюратору.

По окончании разборки головкой откручивается 10 гаек крепления клапанной крышки, после чего она аккуратно снимается со шпилек за масляную горловину и передний край. Пучки проводов, мешающие снятию, отодвигаются в сторону, отсоединять их не нужно.

Процесс регулировки клапанов на ВАЗ 2106

Выполнив необходимый комплекс подготовительных операций, можно приступать к регулировочным работам. Порядок следующий.

Установить автомобиль на ровной площадке, поставить нейтральную передачу, отсоединить все патрубки, подходящие к корпусу воздушного фильтра, демонтировать корпус воздушного фильтра, отвинтив четыре гайки крепления к карбюратору.
Теперь необходимо снять тросик акселератора и воздушной заслонки (подсоса), шланг бензопровода и крышку распределителя зажигания (трамблера). Для облегчения прокручивания маховика желательно выкрутить свечи, но не обязательно. Затем можно снять клапанную крышку отвинтив гайки ее крепления к головке блока.
Следующий этап работы – это выставление верхней мертвой точки ВМТ. Убедившись, что цепь натянута в соответствии с регламентом, поворачиваем ключом шкив коленвала до совпадения метки на звездочке распредвала с меткой на его корпусе. При этом метка шкива коленвала должна так же совпадать с меткой на блоке двигателя. Такое положение коленвала будет соответствовать такту сжатия в 4-м цилиндре.
При этом нужно регулировать 8-й и 6-й клапаны четвертого и третьего цилиндра соответственно. Регулировка осуществляется следующим методом: щуп толщиной 0,15 мм вставляется в зазор между кулачком и рокером. В случае свободного движения щупа в зазоре или невозможности его вставить необходимо ослабить контргайку регулировочного болта. Затем, отвинчивая или завинчивая регулировочный болт, добиться нужного значения зазора. При правильно установленном зазоре щуп вставляется с небольшим усилием и двигается с характерным скрипом. В таком положении необходимо завернуть контргайку, удерживая регулировочный болт от проворачивания.
Очередной шаг – это поворот коленвала на 180 градусов. При этом регулировке подвергаются клапаны 7 и 4, в соответствии с предыдущим алгоритмом.

Последовательность регулировки остальных клапанов при различных углах поворота коленвала осуществляется по схеме, приведённой на рисунке.

Последовательность регулировки тепловых зазоров при различных углах поворота коленвала

Тепловые зазоры клапанов существенным образом влияют на эффективность работы двигателя, его мощность, динамику, экономические показатели. Поэтому необходимо внимательно следить за функционированием мотора

Возникновение характерных металлических стуков, потеря приемистости, увеличение расхода топлива и другие признаки должны быть приняты во внимание и устранены в кратчайшие сроки

Замена направляющих втулок клапанов – собираем инструменты

Перед тем, как заменить направляющие втулки клапанов, необходимо произвести определенную подготовку. Замена втулок на всех автомобилях производится примерно одинаково. Есть небольшие отличия в двигателях определенных стран, например, порядок работ на русских и японских моторах будет различным. Чтобы произвести данную операцию, необходима специальная оправка, которую можно заказать любому знакомому токарю, или же можно обратиться в мастерскую.

Также перед заменой вам необходимо подготовить стандартный набор инструментов: ключ, отвертки, сверла и тому подобные вещи. Стоит отметить, что вам понадобится запрессовка направляющих втулок клапанов, это специальный инструмент. Данный девайс сейчас продается в магазинах, но можно также его сделать самому. В данной статье, как именно сделать этот инструмент, мы описывать не будем, но вы с легкостью сможете найти информацию в других статьях.

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

качество применяемого моторного масла и своевременность его замены;
температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Когда нужно менять направляющие?

Выходящий из выхлопной сизый дым — признак сгорания масла

Признаки потребления масла из-за проблем с направляющими такие:

сизый дым из выхлопной трубы от вылетающих продуктов горения смазки, постоянно попадающей в цилиндры;
машина практически не теряет в динамике, но дымит изрядно;
светлый «пушистый» нагар на электродах свечей зажигания;
на юбках и резьбовой части свечей наблюдается масло в жидком виде.

Это и есть масляный нагар на свече зажигания

Померьте компрессию в цилиндрах. Цель — убедиться в нормальном техническом состоянии поршневых колец.
Снимите клапанную крышку, ослабьте цепь и открутите шестерню распредвала, предварительно совместив метки.
Демонтируйте распределительный вал вместе с постелью и снимите коромысла. Разблокируйте пружины клапанов того цилиндра, чья свеча сильнее покрыта нагаром.
Аккуратно снимите сальник и рукой попробуйте покачать шток в стороны, одновременно двигая его вверх-вниз.

Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны

Итак, непосредственно приступаем к самой работе! Чтобы все прошло удачно и без каких-либо оплошностей, вам необходимо соблюдать следующую инструкцию. Сначала вставляем поочередно оправку в отверстия старых втулок и очень аккуратно, не применяя особых усилий, наносим удары молотком по самому концу оправки.

Для установки новых втулок их необходимо выдержать в морозилке примерно двое суток, так они будут более сжатыми и потом плавно разместятся в посадочном месте. Дальше нам необходимо нагреть головки блока цилиндров на электроплитке примерно до температуры, равной 100 градусам, тем самым мы расширим посадочные места. Остался последний этап: надеваем на втулки стопорные кольца, вставляем их в отверстия и также аккуратно, как мы их доставали, начинаем вбивать.
