Регулировка клапанов ВАЗ 2107 (инжектор)

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

1

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

2

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

3

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

4

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

5

И убрать тройку шлангов возле воздушного фильтра.

6

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

7

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

8

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

9

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

10

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

11

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

12

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

13

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

14

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

15

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

16

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

17

Второй клапан (и все остальные) регулируются точно так же.

18

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

19

Вот в этом месте.

20

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

21

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

22

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

23

Заводская метка ушла на 90 градусов.

24

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.

Установка ГБЦ

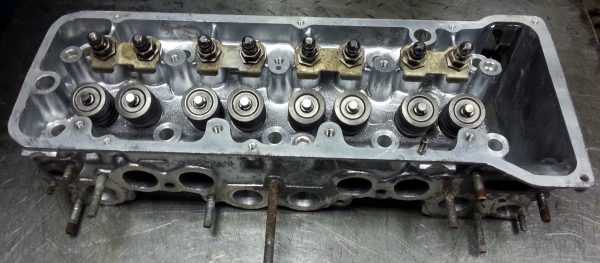

Когда ремонт головки блока завершён либо заменена прокладка, механизм необходимо установить на место. Монтируется ГБЦ с помощью таких инструментов:

• головки на 13, 17, 19;
• вороток с удлинителем;
• динамометрический ключ.

Порядок действий по установке таков:

1. Протираем поверхность ГБЦ и блока чистой ветошью.

2. Помещаем новую прокладку на блок цилиндров.

3. Центровку уплотнителя и головки блока совершаем по двум втулкам.

4. Болты №1–10 закручиваем динамометрическим ключом с усилием 33,3–41,16 Н.м, а затем зажимаем окончательно с моментом 95,9–118,3 Н.м. В последнюю очередь заворачиваем болт №11 возле трамблёра с усилием 30,6–39 Н.м.

5. Затяжку болтов производим в определённой последовательности, как изображено фото.

6. Дальнейшую сборку ГБЦ выполняем в порядке, обратном демонтажу.

Выбраковка болтов ГБЦ

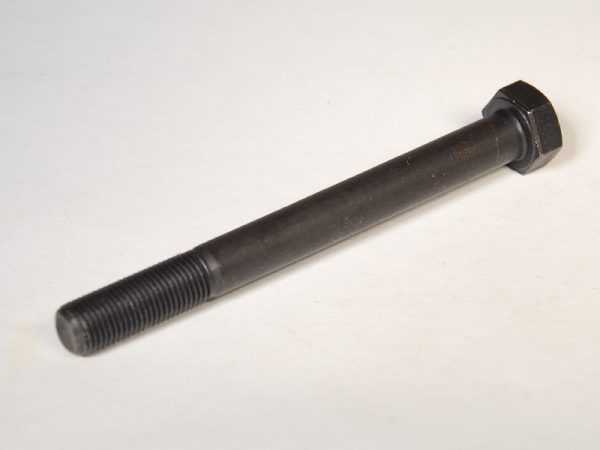

Болты, удерживающую головку блока, при каждом демонтаже узла рекомендуется менять. Однако делают это довольно редко и ограничиваются обычным осмотром резьбы. Если она в порядке, то болты используют повторно. Нужно учитывать, что новый болт имеет размер 12*120 мм. Если же длина существенно отличается или крепёж при попытке его вкручивания в блок цилиндров идёт с трудом, то это может свидетельствовать о растяжении и необходимости замены болта. При затяжке ГБЦ заведомо растянутым болтом есть вероятность его обрыва.

Болты ГБЦ при каждом снятии головки рекомендуется менять на новые

Если с ГБЦ ВАЗ 2106 возникли неисправности, вследствие чего нарушилась нормальная работа силового агрегата, устранить неполадку можно самостоятельно без посещения автосервиса. Для этого необходимо подготовить соответствующий инструмент, ознакомиться и следовать пошаговым инструкциям.

Особенности ГРМ

К примеру, газораспределительный механизм – с верхним положением клапанов и распред. вала. Привод ГРМ у мотора осуществлялся посредством цепи, и это на всех моделях.

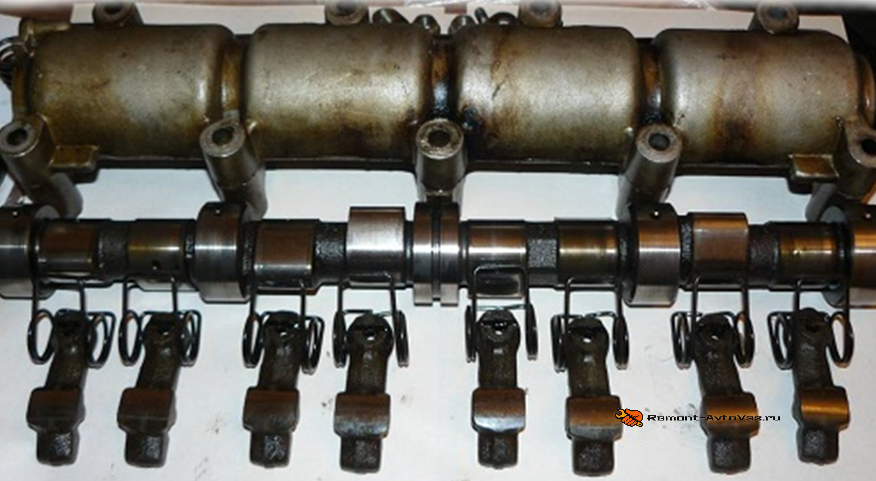

Особенность клапанного механизма заключается в использовании нажимных рычагов, второе название – рокеры. Они располагаются между распределительным валом и торцом штока клапана. То есть, воздействие кулачка на клапан производится не напрямую, а посредством рокера. Также благодаря нажимному рычагу обеспечивается возможность регулировки теплового зазора.

Этот зазор нужен для того, чтобы компенсировать изменение геометрических параметров составных элементов клапанного механизма, происходящее в результате нагрева, при котором металл расширяется. Если бы этого зазора не было, то после нагрева силовой установки происходило бы нарушение фаз газораспределения. Если проще, то при нагреве из-за расширения металла клапана полностью не закрываются, что приводит к потере компрессии, и как следствие – падение мощности.

Перечень работ по техническому обслуживанию силовых установок этих моделей включал в себя такую операцию, как регулировка клапанов. Обусловлено это особенностями конструкции клапанного механизма. В процессе эксплуатации рабочие поверхности торца клапана, рокера и кулачков распределительного вала стираются, что приводит к нарушению теплового зазора.

Благо та же конструкция является достаточно простой, поэтому регулировочные работы достаточно просты и выполнить их можно своими руками

Важно только знать порядок проведения работ и последовательность регулировки клапанов на «Классике». Примечательно, что операция идентична практически для всех моделей, поэтому порядок регулировки клапанов ВАЗ-2101 и, к примеру, ВАЗ-2105 – одинаковы, только в ВАЗ-2107 она несколько отличается

Поскольку для большинства моделей операция делается идентично, то далее будут фигурировать все модели Жигулей, относящихся к «Классике».

Первое и основное правило проведения операции – выполняется она только на остывшем моторе. Обусловлено это все тем же расширением металла. Если регулировка клапанов на ВАЗ-2102 или любой другой модели будет делаться на прогретом агрегате, то положительного результата операция не даст, потому что при остывании металл вернется к первоначальной форме и зазор не будет соответствовать норме, он просто увеличиться.

Также обязательно нужно знать, когда должна проводиться регулировка клапанов ВАЗ-2105. Верным признаком того, что клапанный механизм разрегулирован является звонкий металлический стук из подкапотного пространства при работающем моторе. Причем интенсивность его меняется пропорционально увеличению или уменьшению оборотов.

Регулировка клапанов на ВАЗ-2104 также должна проводиться каждый раз, когда выполняются ремонтные работы с головкой блока, связанные со снятием распределительного вала.

Регулировка клапанов на ВАЗ 2103

Поскольку работа двигателя основана на постоянном сгорании в цилиндрах топливно-воздушной смеси, цилиндропоршневая группа довольно сильно нагревается, что приводит к расширению металла.

Если бы таковой зазор отсутствовал, работа двигателя была бы некорректной либо вовсе невозможной из-за нарушения фаз газораспределения.

Регулировка теплового зазора клапанов выполняется между кулачком распредвала и специальным рычагом

Когда и для чего производится регулировка

Регулировка клапанов является одним из важных мероприятий при обслуживании двигателя на автомобилях семейства ВАЗ. Прежде всего, необходимость в проведении такого процесса связана с конструкцией клапанного механизма. В ходе работы узла образуется выработка на соприкасающихся поверхностях рычага, торце клапана и кулачках распредвала, что сказывается на увеличении зазора. В силу того, что конструкция механизма является довольно простой, регулировку без особого труда можно выполнить своими силами.

Необходимость в выставлении правильного зазора возникает в следующих ситуациях:

• при ремонте механизма ГРМ;
• доносится шум из области ГБЦ;
• пробег после последней регулировки составляет более 15 тыс. км.;
• снизилась мощность мотора;
• увеличился расход топлива.

После ремонтных работ с механизмом ГРМ в обязательном порядке выполняют регулировку клапанов

Снижение динамики может быть связано также с карбюратором

Если регулировка этого узла не дала никаких результатов, следующее на что нужно обратить внимание — это именно клапана

Инструменты для регулировки

Регулировка теплового зазора осуществляется при помощи материалов и инструментов, который должен быть в арсенале каждого владельца «классики»:

• набор торцевых и рожковых ключей (обязательно наличие рожковых ключей на «13» и «17»);
• щуп для замера зазора;
• отвёртки;
• ветошь.

Отдельно следует сосредоточиться на щупе, поскольку обычный плоский инструмент для этой процедуры не пойдёт. Понадобится широкий щуп толщиной 0,15 мм.

Чтобы отрегулировать тепловой зазор понадобится специальный широкий щуп толщиной 0,15 мм

Подготовительные работы

Помимо того, что регулировку проводят на остывшем двигателе, потребуется частичный демонтаж некоторых его элементов:

1. Откручиваем гайки и снимаем крышку воздушного фильтра, извлекая сам фильтрующий элемент.

2. Отсоединяем шланги, идущие к корпусу фильтра, после чего отворачиваем крепёж.

3. Отвёрткой откручиваем крепление троса подсоса, затем демонтируем тягу дроссельной заслонки.

4. Торцевым ключом на «10» откручиваем гайки крепления крышки ГБЦ и снимаем её.

5. Демонтируем крышку трамблёра.

После проделанных действий с помощью специального ключа потребуется установить поршень четвёртого цилиндра в ВМТ. Шкив коленвала в этом случае должен быть установлен напротив длиной метки на блоке цилиндров, шестерня распредвала — напротив отлива на крышке подшипников, бегунок распределителя — соответствовать проводу четвёртого цилиндра.

Перед началом регулировки устанавливают коленвал и распредвал по соответствующим меткам

Порядок регулировки клапанов

После того как все метки выставлены, приступаем к проверке либо регулировке зазора, который должен составлять 0,15 мм:

1. Работу начинаем с 6 и 8 клапана, считая со стороны цепи ГРМ. Между кулачком распредвала и рокером вставляем щуп и, если он входит одинаково туго, то в регулировке нет необходимости.

2. Если щуп входит свободно либо с трудом, зазор потребуется отрегулировать. Для этого ключом на «13» удерживаем головку болта, а ключом на «17» ослабляем контргайку. Вставляем щуп и путём вращения болта выставляем нужное положение, после чего затягиваем контргайку и для контроля проверяем, не изменился ли зазор.

3. Зазор на остальных клапанах выставляем аналогичным образом. Для этого коленвал проворачиваем на пол-оборота и регулируем 4 и 7 клапаны.

4. Коленчатый вал поворачиваем ещё на 180˚ и производим регулировку 1 и 3 клапанов.

5. В последнюю очередь проверяем и при необходимости регулируем 2 и 5 клапаны.

Щуп на всех клапанах должен выниматься с одинаковым усилием

При этом важно знать и помнить, что маленький тепловой зазор будет хуже большого, а это может привести к прогоранию клапанов

Особенности

В конце семидесятых годов Волжский автопроизводитель активно расширял свое предложение, выпуская новые модификации своих автомобилей. На новый ВАЗ 2105 был установлен модифицированный двигатель от ВАЗ 21011. Основным отличием нового мотора от ВАЗ 21011 является наличие ременного привода, что позволило снизить показатели шумности моторов.

При этом двигатель ВАЗ 2105 имеет специальную конструкцию, которая в случаях обрыва ремня ГРМ исключает повреждение клапанов. Все это позволило существенно повысить надежность мотора, который отличался нетребовательностью и простотой в уходе.

При своем небольшом рабочем объеме, который составлял 1,3 литра, даже первоначальная карбюраторная версия выдавала 64 лошадиных силы. В последующем, когда двигатель ВАЗ 2105 получил инжектор, показатели мощности составили более 70 лошадиных сил. Отметим лишь, что инжекторная модификация отличалась повышенными требованиями к качеству топлива и могла работать исключительно на бензине с октановым числом 93.

Как и большинство других вазовских двигателей, мотор от ВАЗ 2105 получился достаточно надежным и долговечным. Блок цилиндров был выполнен из чугуна, при этом используемый сплав отличался повышенной устойчивостью к перегреву, выход двигателя из строя по причине перегрева был редкостью. Этот мотор не отличался сложностью в ремонте, что позволяло весь сервис и достаточно простые ремонтные работы выполнять автовладельцу самостоятельно.

Двигатель ВАЗ 2105 с учетом небольшого объёма обладал отличными мощностными показателями и обеспечивал ВАЗ 2105 неплохую динамику. Автомобиль резво разгонялся и имел максимальную скорость порядка 140 километров час. Определенные нарекания у владельцев автомобилей с этим двигателем вызывал повышенный расход топлива.

Так, например, в городских условиях этот мотор употреблял порядка 11 литров топлива. На трассе показатели расхода топлива составляли 8 литров на 100 километров. Также из недостатков можно отметить повышенный расход масла, поэтому автовладельцам требовалось каждые 2-3 тысячи километров пробега доливать масло и часто проводить его замену. Расход на одну тысячу километров пробега составлял порядка 700 грамм масла. Причём подобное не считалось поломкой, и исправить как-то такой масложор не представлялось возможным.

Как определить, что произошел износ направляющих втулок?

На всех автомобилях втулки представлены по-разному, но принцип работы у них один. От клапанов напрямую зависит, как эффективно будет проходить заполнение цилиндров маслом, или наоборот, освобождение их от продуктов сгорания. Клапаны открывают и закрывают просвет, в который поступает топливная смесь.

Если вы заметили, что масла стало расходоваться слишком много, то стоит первым делом обратить внимание на работу клапанов. Также характерный шум в области мотора, особенно около головок, будет свидетельствовать о проблеме

Поднимите капот, заведите двигатель и внимательно послушайте, как звучит «сердце» автомобиля. Если двигатель работает, но на его фоне происходит какой-то странный шум, то вам стоит обратить внимание на всё те же клапаны.

Подготовка

Регулировка клапанов ВАЗ-2105 не самая хитрая и сложная задача. Конечно, когда делаешь любой ремонт авто самостоятельно впервые, это всегда волнительно и зачастую весьма сложно.

Но не следует поддаваться панике, ведь ВАЗ всегда делали машины для людей, в схемах которых вполне можно разобраться самостоятельно (особенно если водитель уже имел дело с другими моделями серии).

Прежде всего, понадобится подготовить инструментарий.

1. Нужно подготовить целый вагон ключей рожковых и торцевых различного диаметра (от 8 и до 17).
2. Кроме того, самым главным атрибутом работы станет ключ для работы с валом. Без него поправить работу клапанов будет невозможно.
3. Ремонт проводят на любом состоянии двигателе — на холодном и теплом. Это вопрос срочности и удобства. Но в любом случае для работы нужен будет щуп толщиной в 0,15.
4. Вооружившись нужными инструментами, можно смело приступать к диагностике.

Зачем и когда нужно делать настройку

За подачу топлива в цилиндры и выпуск из них отработанных газов непосредственно отвечают 3 элемента газораспределительного механизма (ГРМ):

• клапан;
• рычаг (в простонародье — рокер);
• распределительный вал, вращаемый цепным приводом от коленвала.

Клапана на ВАЗ 2106 открываются за счет нажатия кулачков распредвала на соответствующие рычаги. При рабочей температуре двигателя 90° рокер плотно прижат пружиной к рабочей части вала и при повороте кулачка полностью открывает впуск или выпуск. После остывания металл сжимается, отчего между рабочими поверхностями рычага и распредвала появляется просвет. Когда мотор «шестерки» отрегулирован правильно, этот тепловой зазор должен составлять 0.15 мм.

Учитывая, что ГРМ всех классических моделей идентичны, регулировка клапанов ВАЗ 21 (01-07) осуществляется в одинаковом порядке и под одну величину зазора. Настройка нужна в следующих случаях:

• под клапанной крышкой двигателя во время работы слышны звонкие цокающие звуки (величина зазоров клапанов превышает норму);
• производилась разборка, включающая в себя снятие постели распределительного вала, отчего в цилиндрах снизилось давление;
• спустя 25 тыс. км после того, как делалась последняя регулировка клапанов 2106.

Когда зазоры слишком большие, хода рычагов не хватает для полного открытия каналов и топлива в цилиндры поступает меньше положенного. При отсутствии зазоров клапанов (они «зажаты») каналы открыты постоянно вне зависимости от положения распредвала, в цилиндрах падает давление (компрессия) и мотор значительно теряет в мощности.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.
