Проверка, ремонт, замена электромагнитного клапана холостого хода ваз 2106

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Как уменьшить расход топлива на ВАЗ 2107

РТ на автомобилях ВАЗ с карбюраторным мотором зависит от многих факторов:

стиля вождения — при быстрой динамичной езде бензин буквально «вылетает в трубу»;
сезона — зимой много горючего уходит на прогрев ДВС;
исправности силового агрегата — если мотор троит, топливо до конца не сгорает, расход увеличивается;
давления в шинах — при плохо накаченных колесах сопротивление движению увеличивается, соответственно, РТ возрастает;
настройки, исправности самого карбюратора.

Чтобы сэкономить на заправке автомобиля горючим, автомобилисты советуют установить газобаллонное оборудование — газ при этом расходуется не меньше, но само топливо стоит как минимум почти в два раза дешевле, особенно дешево обходится заправка метаном.

Следует оговориться, что перевод автомашины на газ выгоден только в том случае, если машина регулярно эксплуатируется, и за год наезжает не менее 30-40 тысяч километров. Все дело в том, что прежде чем получить прибыль от экономии на топливе, сначала нужно окупить стоимость установки оборудования и самого ГБО.

Настройка карбюратора — дело очень непростое, не зря такие специалисты, как карбюраторщики, всегда были в цене. РТ в большой степени зависит от регулировки холостого хода, если винт качества намного откручен, расход бензина возрастает, но при засоренном карбюраторе ХХ отрегулировать удается не всегда.

Еще можно сэкономить на горючем, если ездить аккуратно — без резких ускорений, плавно набирая скорость, на оборотах двигателя не более 3000, не превышая скорости 60-70 км/час. Но в современном потоке движения ездить спокойно не получается — сзади сигналят, да и по сегодняшней суетной жизни часто приходится спешить, поэтому ездить плавно, без ускорений, далеко не всегда получается.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

неправильный уровень топлива в поплавковой камере;
засорение сетчатого фильтра, жиклеров и каналов;
ограничение или затруднения хода клапана в ЭПХХ;
подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
засорение воздушного фильтра;
подгорание контактов или неправильный зазор между ними;
некондиционные свечи;
неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Устройство и принцип работы электромагнитного клапана

Электромагнитный клапан, также называемый экономайзером принудительного холостого хода (ЭПХХ) – неотъемлемая составляющая любого карбюратора современных автомобилей. Начало активного использования этого узла приходится на 80-е годы прошлого столетия, когда «битва» между инжекторными и карбюраторными агрегатами обострилась. Во многом это связано с тем, что первые имели заметно меньший расход топлива, а это уже подкупало большее количество автолюбителей.

Дабы минимизировать расход карбюраторных моторов автомобильные инженеры принялись за их активную электронизацию. В нескольких словах, суть последней заключалась в том, чтобы посредством использования электронных устройств понизить показатели расхода горючего. В итоге, электронизация вылилась в появлении электромагнитного клапана карбюратора, а также ряда других электрических девайсов в конструкции данного узла

Но зачем это было нужно и как помогло конкуренции карбюраторных моторов с инжекторными? Для того чтобы ответить на такой вопрос, стоит обратить внимание на принцип работы ЭПХХ

https://youtube.com/watch?v=O96fpbNpk4Y

Итак, электромагнитный клапан карбюратора – это устройство, работающее от электрического тока и выполняющее вполне конкретные функции. Точнее, работает оно для организации стабильного и оптимального холостого хода в, так называемом, принудительном режиме работы мотора. Суть оптимизации заключается в том, что при работе двигателя в режимах, не требующих потребления топлива (переход на передачу пониже, качение по инерции и т.п.), ЭПХХ отключает его подачу, совершенно не привлекая к движению дроссельную заслонку. Происходит это посредством передачи топлива по специальным каналам на холостом ходу. В ходе данной транспортировки функционирует лишь жиклёры холостого хода, клапана и некоторые пути в карбюраторе, то есть его камеры и дроссельная заслонка совершенно бездействуют.

В итоге, удаётся:

во-первых, экономить топливо при работе мотора в ранее отмеченном режиме принудительного хода;
во-вторых, организовать стабильный и оптимизированный холостой ход;
в-третьих, обеспечить качественный и беспроблемный для водителя прогрев двигателя при запуске (посредством усиления подачи топлива тем же ЭПХХ);
в-четвёртых, исключить лишнее функционирование дроссельной заслонки и ряда других узлов в карбюраторе;
и в-пятых, оптимизировать работу мотора целиком, что существенно продлевает срок его службы.

Отметим, что работает экономайзер под контролем специального узла, который называется «блок управления электромагнитным клапаном карбюратора». Данное устройство постоянно анализирует работу мотора, основываясь на показаниях датчиков (оборотов, температуры двигателя и т.п.), после чего подавая соответствующие указания непосредственно ЭПХХ, а он, в свою очередь, посредством движения штока (небольшой иглы) либо перекрывает до нужного положения каналы подачи топлива на холостом ходу, либо наоборот их открывает. В целом, особых сложностей в работающим экономайзере нет, что наглядно показывает представленное выше описание устройства. Для ещё большей наглядности всего описанного рекомендуем ознакомиться со следующими картинками:

Схема подключения типового ЭПХХ:

Принцип работы клапана совместно с блоком управления:

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются

Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

Регулятор холостого хода Лада Калина и его устройство

РХХ состоит из:

корпуса, в котором располагается шаговый двигатель с двумя независимыми друг от друга обмотками, опорами ротора (задней и передней);
запорной иглы клапана и пружины;
разъема для подключения питания.

3 главные функции регулятора

1. Помимо поддержания необходимых оборотов двигателя, устройство обеспечивает его надлежащую работу в условиях холодного старта (прогрев при минусовых температурах воздуха). В таком случае регулятор обеспечивает более высокие обороты ДВС до того момента пока последний не прогреется до рабочей температуры. 2. Вторая важная функция, о которой многие водители даже не задумываются — режим поддержания оборотов при отсутствии воздействия на педаль газа. Другими словами, обеспечение работы двигателя в режиме холостых оборотов – заслуга РХХ. 3. Третьим и очень важным предназначеньем изделия является обеспечение создания воздушно-топливной смеси необходимой концентрации, насыщенности. Данная особенность положительно влияет на конечный расход топлива и равномерную работу двигателя.

Как переоборудовать карбюраторный двигатель ВАЗ 2107 на инжекторный

Некоторые владельцы карбюраторной «классики» самостоятельно переоборудуют свои машины под инжектор. Естественно, подобные работы требуют определённого опыта в автослесарном деле, да и без познаний в области электротехники здесь не обойтись.

Что нужно будет купить

Комплект для переоборудования карбюраторной топливной системы на инжекторную включает:

электронный блок управления;
бензобак;
головку блока цилиндров (новую или бывшую в употреблении от ВАЗ 21214);
ресивер;
рампу с форсунками;
топливный насос в сборе;
топливный фильтр;
топливную магистраль с резиновыми шлангами;
дроссельный узел;
педаль акселератора с тросом;
воздушный фильтр в сборе с рукавами;
передняя крышка двигателя;
шкив коленчатого вала;
модуль зажигания;
датчики массового расхода воздуха, положения заслонки, детонации, температуры охлаждающей жидкости, концентрации кислорода, положения коленчатого вала, детонации;
высоковольтные провода;
жгуты, кабели, провода, клеммы, термокембрики;
кронштейны.

Стоимость всех этих элементов составляет порядка 30 тыс. рублей. Один только электронный блок управления стоит примерно 5–7 тысяч. Но расходы можно существенно сократить, если покупать не новые детали, а бывшие в употреблении.

Этапы переоборудования

Весь процесс тюнинга двигателя можно разделить на следующие этапы:

Снятие всего навесного оборудования: карбюратора, воздушного фильтра, впускного и выпускного коллекторов, распределителя и катушки зажигания.
Демонтаж проводки и топливной магистрали. Чтобы не путаться при прокладке новых проводов, старые лучше убрать. Аналогично следует поступить и с топливными трубками.
Замена топливного бака.
Замена головки блока цилиндров. Можно, конечно, оставить и старую «голову», но в этом случае придётся растачивать впускные окна, а также сверлить отверстия и нарезать в них резьбу под шпильки крепления ресивера.
Замена передней крышки двигателя и шкива коленчатого вала. На место старой крышки устанавливается новая с отливом под датчик положения коленвала. На этом этапе меняется и шкив.
Установка электронного блока управления, модуля зажигания.
Прокладка новой топливной магистрали с установкой «обратки», бензонасоса и фильтра. Здесь же производится замена педали акселератора и её троса.
Монтаж рампы, ресивера, воздушного фильтра.
Установка датчиков.
Прокладка проводки, подключение датчиков и проверка работоспособности системы.

Стоит ли тратить время и деньги на переоборудование — решать вам, но, наверное, куда проще купить новый инжекторный двигатель, который стоит порядка 60 тысяч рублей. Останется только установить его на свою машину, заменить бензобак и проложить топливную магистраль.

Несмотря на то что конструкция двигателя с инжекторной системой питания намного сложнее карбюраторной, она очень даже ремонтопригодна. При наличии хотя бы небольшого опыта и необходимого инструмента вы без проблем сможете восстановить её работоспособность без привлечения специалистов.

Настройка силового агрегата

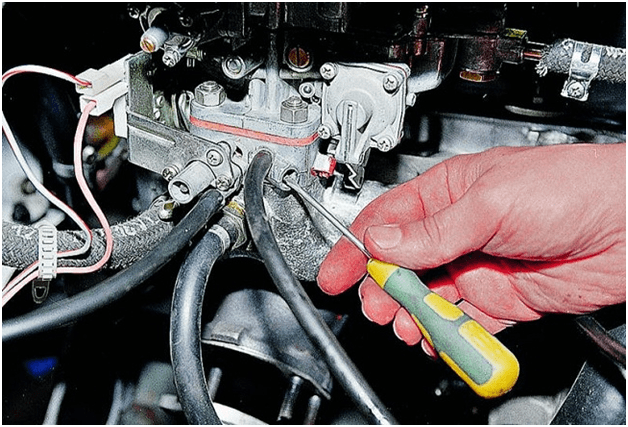

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Визуальный контроль адсорбера и клапана продувки адсорбера

Осмотреть электромагнитный клапан и адсорбер. При наличии трещин или повреждений корпуса узел заменить.

Проверить надежность соединения шлангов подвода разрежения и паров из бензобака.

Каталитический нейтрализатор

Для выполнения норм Евро-5 на содержание вредных веществ в отработавших газах необходимо применение каталитического нейтрализатора в системе выпуска. Применение каталитического нейтрализатора дает значительное снижение выбросов углеводородов, окиси углерода и окислов азота с отработавшими газами при условии точного управления процессом сгорания в двигателе.

При эксплуатации неисправного двигателя нейтрализатор может выйти из строя из-за тепловых напряжений (выше 970 °С), которым он подвергается при окислении избыточных количеств углеводородов. При тепловых напряжениях керамические блоки нейтрализатора могут разрушиться (закупориться), вызвав повышение давления отработавших газов. Возможной причиной выхода из строя нейтрализатора является применение этилированного бензина. Содержащийся в нем тетраэтилсвинец за короткое время приводит к отравлению нейтрализатора, что значительно снижает эффективность его действия.

Также причиной выхода из строя нейтрализатора является применение прокладок, содержащий силикон, и использование не рекомендованных типов моторных масел с повышенным содержанием серы и фосфора.

Диагностика состояния нейтрализатора осуществляется контроллером, который сопоставляет сигналы датчиков кислорода до и после нейтрализатора. В случае обнаружения снижения эффективности нейтрализатора, способного вызвать выход количества вредных выбросов за пределы норм Евро-5, контроллер формирует соответствующий код неисправности и включает сигнализатор.

Как проверить датчик?

При наличии тестера проверку выполнить несложно:

Установить ВАЗ 2110 на ручной тормоз;
Отсоединить колодку РХХ для проверки;
Проверить напряжение цепи датчика ВАЗ 2110, 2112, при этом «минус» присоединить к двигателю, «плюс» на снятую колодку, а именно к выводам А : D (обозначены на колодке, можно посмотреть схемы);
Включается зажигание и проверяются показания выданные регулятором холостого хода, которые должны быть около 12 В. Значение окажется меньше — скорей всего разряжен аккумулятор. Когда напряжение отсутствует необходимо проверить полностью цепь, а затем электронный блок управления. Неисправностей нет, значит цепь исправна — проверяется РХХ, установленный на моторы ВАЗ 2112, другие модификации;
Клеммы тестера подключаются к колодке, схема такая — сначала к выводам А : В, следом к С : D. Сопротивление должно оказаться в пределах 53 Ом;
Далее проверяются пары A : C, B : D — в данном случае сопротивление на исправном изделии будет бесконечно большим.

Схема РХХ

Когда в результате указанных проверок датчика обнаружено несоответствие показаний, то его следует заменить. Также нерабочее состояние данных датчиков двигателя ВАЗ 2110, 2112, в открученном положении, можно проверить, присоединив к ним колодку, затем необходимо включить зажигание.

У рабочего изделия, при подключении питания, шток с иглой изменит положение. На сломанном датчике никаких изменений не произойдет. При обнаружении поломки регулятора холостого хода, конечно же, ее нужно устранить. Но в автосервис не стоит спешить — ремонт можно сделать самостоятельно, сэкономив деньги и время. А сначала, вообще, стоит почистить РХХ, часто после этого они возвращаются к «жизни».

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

двигатель «глохнет», без видимых причин, на холостом ходу;
«плавают» обороты холостого хода;
когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

ВАЗ 2107: инжектор расход топлива

Нельзя сказать, что инжекторные двигатели ВАЗ намного экономичнее, чем бензиновые, но при одном и том же потреблении бензина они значительно мощнее, машины с такими моторами обладают лучшей динамикой, разгоняются до ста километров за более короткий промежуток времени, также больше и максимальная скорость. Модификаций ВАЗ-2107 с инжекторной топливной системой также несколько:

2107-20 — с мотором 2104 1.5 л (блок цилиндров от 2103);
21074-20 — с движком 21067 1.6 л (Евро-2);
21074-30 — с двигателем 21067 1.6 л (Евро-3).

У автомобиля ВАЗ 21074-30 (инжектор) расход топлива на «сотню» равен:

в загородном режиме — 7.3 л;
по городу — 9.7 л;
в смешанном режиме — 8.5 л.

По паспортным данным расход топлива на ВАЗ-2107 (карбюратор) почти не отличается от РТ автомобилей с инжекторным двигателем. Но на практике все по-другому — из-за сложности настроек и более капризной карбюраторной системы часто автомобили с карбюратором бензина расходуют гораздо больше положенной нормы. Как же добиться экономного потребления горючего, что необходимо для этого сделать?

Проверка

3 популярных способа диагностики причин неисправности

Среди профессионалов и автолюбителей существует множество способов для проверки работоспособности датчика. Но мы с вами подробно остановимся только на самых действенных и простых методах:

Первый метод. Смысл данного способа – это проверить работу самого датчика. Для этого необходимо извлечь изделие из места крепления, взять его в руку, подключить к нему контактную колодку питания (если она не подключена) и завести двигатель автомобиля. При этом на исправном устройстве при старте мотора игла датчика должна выдвинуться. Ели этого не произошло, то в его работа нарушена либо устройство неисправно.
Второй метод. Предполагает использования вольтметра. Задача – проверить подачу надлежащего напряжения поступающего на датчик. Для этого датчик отключается от контактной фишки, а к его выводам подключается измерительное устройство. После чего, включается зажигание, и поочередно анализируются все выводы контактной фишки. Рабочие параметры сопротивления должны составлять около пятидесяти Ом или стремиться к бесконечности. Уровень напряжения должен соответствовать 12 вольтам. Если показатель напряжения меньше, то это свидетельствует о ненадлежащей работе АКБ либо причина связана обрывами электро цепи или работой ЭБУ.
Третий подход предусматривает проверку сопротивления внешней и внутренней обмотки датчика. Производить измерительные работы следует при помощи мультиметра. Параметры контактов после замеров должны быть в пределах от 40 до 80 Ом. При отклонении или нулевых значениях прибора при замерах, РХХ подлежит замене.

Диагностика неисправности

Многие не особо подкованные в авторемонтной сфере люди часто задаются вопросом – «Как собственно проверить: исправен ли электромагнитный клапан, его блок управления или нет?» Особых сложностей в этом не имеется, однако ряд базовых нюансов есть. Для того чтобы каждый читатель нашего ресурса понял, как именно выявлять неполадки с ЭПХХ, наш ресурс подготовил пошаговый алгоритм диагностики. В общем виде он следующий:

Сначала необходимо найти место, где располагается экономайзер конкретно на вашей марке автомобиля. Зачастую он выглядит так;
Затем заведите мотор, прокатитесь на автомобиле, заглушите и проанализируйте его работу на холостом ходу. Если на всех этапах раскрутки двигателя ХХ даёт сбой, в первую очередь стоит проверить именно электромагнитный клапан;
Далее, когда мотор остыл, необходимо завести его повторно и отключить ЭПХХ от карбюратора, аккуратно пинцетом сняв соответствующую клемму. После чего стоит понаблюдать за работой двигателя. Если всё в норме и шток (игла) экономайзера выдвинулась, то вряд ли он неисправен. В таком случае, скорее всего, проблема с основным жиклёром холостого хода или другими узлами карбюратора. Если же шток не выдвинулся и автомобиль быстро заглох после отключения экономайзера, то последний неисправен;
Теперь необходимо снять ЭПХХ с автомобиля и подключить его к альтернативному источнику питания (например, напрямую к АКБ). По истечению 10-120 секунд шток работающего экономайзера должен выдвинуться и характерно щёлкнуть. Если это происходит, но при подключении в сети автомобиля игла ЭПХХ не выдвигается, то неисправен либо его блок управления, либо проводка клапана. Если же шток стоит на месте в обоих случаях, то экономайзер нужно менять, ну или пытаться отремонтировать.

На этом, пожалуй, наиболее важная информация по ЭПХХ современных карбюраторов подошла к концу. Надеемся, представленный выше материал был для вас полезен. Удачи на дорогах и в ремонте!

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

Шаговый электродвигатель;
Пружина;
Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках
