Замена катушки на 16-кл двигателе

Как произвести восстановление

Открыв алюминиевую пластинку, вы найдете небольшого размера печатную плату, на которой находятся активные компоненты. Она покрыта прозрачным силиконом. Его потребуется удалять, так как он помешает проведению ремонта

Обратите внимание на те провода, с помощью которых соединяются плата и контакты разъемов. Они алюминиевые, а этот металл подвергается разрушению намного быстрее, нежели медь

Все эти провода потребуется заменить. Некоторые автомобилисты, занимающиеся ремонтом модулей, применяют провода, которые используются в мышках для персональных компьютеров. Но с ними нужно приловчиться работать — они покрыты краской.

В общем, схема всего модуля простая, в ней находятся:

1. Два транзистора BU931 (можно использовать отечественный аналог КТ848А, показывает себя неплохо, да и стоит намного дешевле).

2. Два коммутатора SGS-THOMSON (модель L497D1).

Устройство и принцип работы

Наверное, всем водителям понятно, что основное предназначение высоковольтной катушки на машине было и остаётся одно, это поджёг топливовоздушной смеси. Для этого в ней вырабатывается высокое напряжение, величина которого равна около 40 тысяч вольт.

Она представляет собой трансформатор, который повышает низкое напряжение аккумуляторной батареи в высокое. Трансформатор состоит из двух обмоток, одна из них первичная, а другая будет вторичной, которые наматываются медным проводом на железном сердечнике.

Первичную обмотку намотано на сердечнике, а поверх неё наматывается «вторичка». Вся конструкция закрывается кожухом. Если низковольтная обмотка имеет всего около 150 витков, то «вторичка» уже имеет несколько тысяч.

Высоковольтные провода отсутствуют, так как она одевается непосредственно на свечу. Когда в нужный момент с блока управления двигателем поступает импульс на «первичку» катушки, вокруг сердечника возбуждается магнитное поле, которое способствует возникновению во «вторичке» высокого напряжения. Свеча в этом случае исполняет роль разрядника, который поджигает рабочую смесь в цилиндрах двигателя. Катушка имеет защитную оболочку, а внутри неё дополнительно установлена пружина и диод, который предназначен для быстрого отсекания импульсов с высоким напряжением.

Устройство и принцип действия модуля зажигания

Часть автомобилистов старой закалки называют модули двухискровыми катушками, что не лишено смысла. Ведь катушка является предшественником модуля зажигания в технической эволюционной цепи. Модуль представляет собой спаренную конструкцию из двух пар обмоток (первичной и вторичной) и коммутатора, который попеременно переключает низковольтажный ток с одной катушки на другую. В некоторых моделях двухискровых катушек коммутатор конструктивно вынесен за пределы блока.

Управление работой модуля осуществляется из электронного блока, собирающего и анализирующего информацию с различных рабочих узлов двигателя. Блок, в отличие от классической катушки, имеет 4 гнезда для подключения проводов высокого напряжения, идущих на свечи. Импульс возникает парно, сначала на клеммах 1 и 4, затем 2 и 3.

То есть каждая из встроенных катушек ответственна за работу двух цилиндров. Искра возникает одновременно, парой.

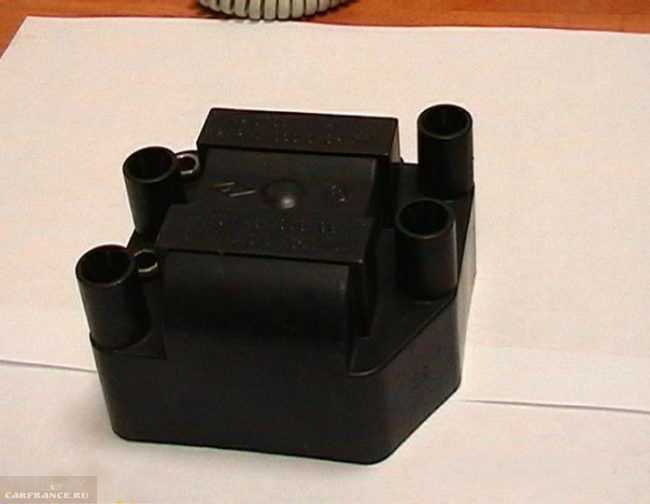

Так выглядит одна из моделей модуля зажигания. Сверху виден разъём для подключения входящих проводов

На входе модуль зажигания имеет разъём с четырьмя клеммами. Обычно у большинства моделей напротив них есть маркировка. На контакты А и В поочерёдно приходят импульсы с датчика Холла, служащие сигналом для переключения коммутатора с одной первичной обмотки на другую. С и D – соответственно масса и питание (12 В).

Генератор ВАЗ 2110 2111 2112

Функции и проверка конденсатора генератора на автомобиле ВАЗ 2110 2111 2112

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с корпусом) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1— 10МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

На генераторе ВАЗ 2110 2111 2112 установлен конденсатор типа К73-58-4. Маркировка нанесена сбоку на корпусе конденсатора. Не устанавливайте конденсатор другого типа.

Критерии исправности щеток на генераторе ВАЗ 2110 2111 2112.

Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель с щетками. Для замены выдвигают щёткодержатель из корпуса регулятора напряжения, нажав на вывод «В». Перед установкой регулятора напряжения с новым щеткодержателем на место, продувают гнездо установки в генераторе от угольной пыли и протирают от масла.

ПОРЯДОК ВЫПОЛНЕНИЯ ПРОВЕРКИ И ЗАМЕНЫ ЩЕТКОДЕРЖАТЕЛЯ И КОНДЕНСАТОРА ГЕНЕРАТОРА ВАЗ 2110 2111 2112

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Отсоедините колодку с проводом от вывода «D» генератора и провод от контактного болта (вывод «В+»).
3. Отжав три защелки, снимите пластмассовый кожух.

4. Отверните два винта крепления щеткодержателя.
5

Осторожно выньте щеткодержатель, чтобы не повредить щетки, и отсоедините от него колодку с проводами. 6

Отверните гайку крепления контактного болта.

7. Снимите пружинную шайбу.
8. Снимите дистанционную шайбу и отсоедините наконечник провода конденсатора от контактного болта.
9. Отверните винт крепления и снимите конденсатор с генератора.

10. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «+» на клемму, а «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.
11. Затем подайте напряжение 15–16 В – лампа должна погаснуть. Если лампа горит или не горит в обоих случаях, то регулятор со щеткодержателем неисправны и их нужно заменить.
12. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. При обнаружении на щетках сколов и трещин также замените регулятор.

13. Исправность конденсатора можно проверить мегометром или тестером (по шкале 1–10 МОм). Подсоедините щупы тестера к контактам конденсатора. Перед подключением прибор показывает бесконечность. В момент подключения сопротивление уменьшается, а затем возвращается опять в бесконечность. В этом случае конденсатор исправен. Неисправный конденсатор надо заменить. Емкость конденсатора 2,2 мкФ ±20%

14. Установите конденсатор и щеткодержатель в порядке, обратном снятию
Обратите внимание, конденсатор должен быть точно сориентирован относительно установочного выступа на крышке, иначе щеткодержатель не встанет на место

Высоковольтные провода

Высоковольтные провода для ВАЗ являются частью системы зажигания. Высоковольтные провода необходимы для подачи высокого напряжения с катушки или модуля зажигания на свечи. Свечи устанавливаются в головку блока цилиндров, необходимы для зажигания воздушно-топливной смеси.

Высоковольтные провода для ВАЗ представляют собой пучок медных жил окутанных изоляций. Изоляция должна:

• выдерживать напряжение не менее 40 киловольт;
• рабочую температуру от –40 до +110 градусов Цельсия;
• также выдерживать воздействие масла, бензина и других активных веществ;
• не гореть.

По этой причине современные провода имеют силиконовую изоляцию. Средний срок службы высоковольтных проводов 5 лет или 40 000 км.

Помимо силиконовой изоляции высоковольтные провода для ВАЗ имеют токопроводящие наконечники с защитными колпачками. Одни наконечники надеваются на свечи зажигания, другие подключаются к модулю зажигания или катушке зажигания.

Основная проблема низкокачественных высоковольтных проводов – это пробой провода, перегорание внутренних соединений в районе металлических наконечников. Из-за неисправности высоковольтного провода двигатель автомобиля ВАЗ может начать «троить». То есть перестаёт подаваться высоковольтное напряжение на один или несколько цилиндров. Из-за этого силовой агрегат начинает некорректно работать. Плохо заводится, теряется мощность и крутящий момент. Чтобы избежать неприятности подобного рода, следует вовремя менять высоковольтные провода Устанавливать на ВАЗ высоковольтные провода именитых производителей. Например, SLON или FINWHALE. По независимой оценке проведенной авторитетным Интернет изданием, высоковольтные провода для ВАЗ SLON и FINWHALE имеют высокое сопротивление пробоя, качественную сборку, высокую устойчивость к атмосферным явлениям, следовательно, долгий срок службы.

Подобрать и купить высоковольтные провода SLON или FINWHALE можно для любого двигателя ВАЗ. Для карбюраторной классики, для карбюраторных ВАЗ 2108 – 099, для внедорожников Лада Нива и Шевроле Нива, для 8-ми клапанового карбюраторного двигателя и инжекторных моторов, для любых 16-ти клапановых ВАЗовских автомобилей. Одним словом, SLON или FINWHALE производят высоковольтные провода для всей линейки автомобилей ВАЗ.

Процесс проверки всех катушек зажигания на ВАЗ-2112

В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:

Первым делом демонтируем каждую катушку из своего посадочного колодца.Порядок демонтажа не имеет значения.

Затем отключаем колодку питания и убираем их все вместе в сборе.
Первым делом обращаем внимание на её внешнее состояние, на отсутствие трещин и различных разрывов.Если на нём имеются повреждения, меняем его.

Это же касается и пружины расположенной внутри катушки, смотрим на её положение, она должна находится ровно по центру.Сморим на её правильное расположение. Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.

1. Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.

   На мультиметре значение 00.3 ОМа — норма.

2. Первым делом «прозваниваем» первичную обмотку, которая располагается на первом и третьем контакте, при подключении полярность не имеет значения.
3. В зависимости от наличия показания погрешности и показания катушки складываем окончательные показатели. Например, если внутреннее сопротивление равно 0,2 ОМа, а значение катушки 0,7 ОМа, следовательно, верное значение будет равняться 0,5 ОМ. Что является нормой.

   Значение в 00,8 ОМ отнимаем сопротивление мульметра и получается 00,5, что есть норма.

4. Продолжаем диагностику с каждой из катушек.
5. Если случилось такое, что показаний нет, то ещё раз проверяем качество соединений и правильность подключения. Если показания, как и прежде равно нулю, то первичная обмотка на этой катушке неисправна.

Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.

Для этого переводим переключатель в режим 2000 кОм.
Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки.
Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке.Подобные обозначения, говорят об исправности катушки зажигания.
Цифра «1» обозначает бесконечность и показывает неисправность катушки зажигания.

Обратите внимание, что если с первого раза правильно замерять сопротивление не получается, можно фиксируемые элементы протереть от грязи и отложений, так как загрязнённые части могут мешать выходу сигнала.
Проводить замену старых катушек на новые следует строго на аналоги, заранее взяв неисправную деталь с собой в магазин.

Описание модуля зажигания

Перед тем, как мы расскажем о тестировании и замене МЗ в своем ВАЗ 2111, давайте разберемся с основной информацией. Для начала предлагаем узнать, что представляет собой модуль зажигания 2111 и где он находится.

Предназначение и местоположение

Как сказано выше, МЗ является одним из основных устройств в системе зажигания. Конечно же, если задуматься, то все компоненты системы очень важны, поскольку от них зависит качество работы силового агрегата в целом. Но если этот узел начинает работать с перебоями то в двигателе перестанут работать как минимум два цилиндра, а то и все четыре. Это обусловлено тем, что сам модуль состоит из двух катушек, при этом одна из них обеспечивает подачу тока на первый и четвертый цилиндры, а вторая — на второй и третий. Соответственно, если одна катушка выходит из строя, это приведет к тому, что два цилиндра окажутся неработоспособными, что повлияет на работу мотора в целом.

Предназначение данного устройства заключается в том, что оно преобразует напряжение, подающееся от прерывательного устройства в высоковольтный сигнал. Этот импульс, соответственно, подается на свечи цилиндров в определенном порядке. Он используется для воспламенения горючей смеси в цилиндрах мотора, что способствует его нормальному запуску и работе.

Лада двенадцатой модели

Что касается места расположения, то найти модуль зажигания ВАЗ 2112 16 клапанов не сложно, он расположен в подкапотном пространстве. Откройте капот и посмотрите на свечи зажигания — к ним подключаются высоковольтные провода, которые идут непосредственно от самого модуля. Сам МЗ представляет собой небольшую по размерам черную квадратную коробку, поэтому спутать его ни с чем другим вы не сможете.

Распространенные неисправности

Точно определить неисправность модуля позволит только диагностика, но есть косвенные признаки, которые могут сообщить автовладельцу о проблеме в работе устройства.

П ри неисправности МЗ на приборной панели светится ошибка.

Итак, в каких случаях требуется замена или ремонт модуля зажигания ВАЗ:

1. Запуск силового агрегата стал более затруднительным. Теперь водителю нужно больше крутить стартер, чтобы завести двигатель.
2. Работа двигателя на холостых оборотах стала неустойчивой. Мотор может троить, обороты при этом могут увеличиваться и падать.
3. Мощность силового агрегата в целом снизилась. При нажатии на педаль газа автомобилю нужно больше времени, чтобы разогнаться. Особенно явно этот симптом проявляется при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель жмет на газ, а эффекта от этого нет.
4. Увеличился расход топлива. Разумеется, без счетчика расхода литров горючего определить такую неисправность будет проблематично. Но если вы привыкли заправлять определенный объем топлива на определенный пробег, то также сможете распознать этот признак (автор видео — канал Авто_Ремонт).

Все эти симптомы, как сказано выше, являются косвенными, поскольку они могут проявиться и при других неисправностях. К примеру, если забит топливный фильтр или его ресурс эксплуатации подошел к концу. Также такие признаки появляются в результате износа свечей зажигания либо высоковольтных проводов. Поэтому если вы столкнулись с такой проблемой, то в первую очередь следует произвести диагностику состояния свечей зажигания, удостовериться в том, что на них нет нагара, а также проверить бронепровода. Бывает такое, что один из проводов просто плохо подключен к свече, либо же он переломился или износился.

Конструкция модуля

Модуль зажигания

Прежде, чем приступить к ремонту модуля зажигания стоит разобраться, с чего он состоит. Итак, рассмотрим конструкцию данного элемента:

1. Две катушки зажигания, которые генерируют высоковольтный импульс.
2. Двухканальный коммутатор.

Если появились проблемы с работой модуля зажигания, тому есть причины. Стоит предупредить, что при этом неисправности контрольная лампа «Check Engine» загораться не будет: остановка двигателя, пропажа искры, перебои в работе силового агрегата и другое.

Для диагностики и ремонта необходимы базовые знания не только в обычной электрике, но и принципах автоэлектрики. Также, для успешного процесса потребуется навыки работы с цифровым мультиметром.

Процесс ремонта

Зачастую, высоковольтный импульс пропадает во 2 и 3 цилиндрах. Итак, для начала ремонта модуля зажигания, конечно, понадобится его демонтаж. Для этого отключаем высоковольтные провода и откручиваем с креплений сам узел. Когда приготовительные операции совершены, можно приступить непосредственно к процессу ремонта:

1. Отрываем алюминиевую пластину.

2. Внутренний мир модуля зажигания достаточно богатый и сложный, на первый взгляд, но все намного проще. После открытия видно печатную плату в силиконе. Удаляем этот герметик. Провода из алюминия, которые соединяется с контактами разъемов и катушек порвались.

3. Разбираем компьютерную мышь, а точнее понадобятся только ее многожильные провода. С платы, также удаляем все соединения.

4. В схему модуля зажигания входят два коммутатора L497D1 и два транзистора по типу BU931, которые считаются достаточно мощными. Паяем все специальным флюсом по алюминию.

5. Для начала стоит припаять провода непосредственно к плате. А вот, припаять проводку к коллекторам транзисторов намного сложнее, так как они при изготовлении покрываются спецметаллом. Этот материал паять достаточно сложно. Сначала снимем с металла верхний слой. Перед спайкой, чтобы тепло не рассекалось нужно пластинку положить на плиту и разогреть до 180 градусов Цельсия.
6. Теперь, к контактному модулю припаяем провода. Провод должен быть максимально коротким.
7. Для изоляции места контактной пайки покрываем лаком. Можно использовать тот, что для ногтей.

8. Проверяем готовое изделие на работоспособность.

Когда есть вариант отремонтировать

Если в ходе тестирования обе вторичные обмотки покажут целостность и исправность, причиной неработоспособности катушек может оказаться отрыв пайки проводов коммутатора. Такие повреждения обнаруживаются при снятии задней крышки модуля. При наличии паяльника и умения им пользоваться можно восстановить целостность повреждённых контактов, заодно укрепив остальные. Это, к сожалению, единственная поломка модуля зажигания, которая устраняется.

Тестирование модуля зажигания может осуществляться с помощью простейших приборов своими руками. Ориентируясь на наши советы, вы сможете полноценно проверить как сам модуль, так и прочие элементы механизма, в которых может быть причина поломки. Желаем успеха в этом деле!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

None Многие тазоводы с 16клапанниками меня поймут.

вот такиеНа 124 моторе стоят индивидуальные катушки зажигания, по одной на каждый цилиндр, управление импульсом происходит через ЭБУ так же четырьмя ключами.В целом система данного типа имеет достаточно много плюсов, так как при какой либо неисправности мозг отключает неисправный ключ. НО в РОССИИ у этой системы есть очень приличный минус которые перекрывает к чертям все плюсы.А именно некачественные катушки зажигания, заводские катушки ходят достаточно долго и при своевременном обслуживании (замена свечей, предотвращение перезаряда генератора) могут проехать более 100 тысяч км. Но как только заводские катушки зажигания выходят из строя, тут начинаются танцы с бубном!

Выгорают заводские катушки как правило одна за другой с разницей в 300-500-1000 км. Если выгорела одна то ждите остальные трупы)))Стоимость новой катушки варьируется от 700р (отеч. производитель) до 1300 (импорт БОШ).

Недешего совсем для таза. Но самое печальное качество покупных катушек, оно как и многие комплектующие оставляет желать лучшего, и я столкнулся с этой проблемой в течении года поменял 5 штук и выгорают они не пройдя 15. 000 км.

МНЕ Это надоело и я решил перейти на модуль зажигания как на калине. двух-обмоточная катушка с высоковольтными проводами. Для этого мне потребовалась сама катушка, высоковольтные провода на 16 клапанов, фишка подключения катушки и прошивка мозгов о которой я по тупости не знал и недочитал.

О том как я выполнил переход расскажу в следующей записи.

А пока что кульминация-собрав всю систему и не прошив мозги я начал запускать мотор, как оказалось потом безуспешно.Первая попытка накачала не мало топлива в выхлоп, вторая попытка его воспламенила. И произошел приличный барабум (по русски у е б л о так что уши заложило минут на три, волосы на яйцах механика поседели “с его слов” сам не проверял, мужики на улице присели на землю). И стало как то понятно что без последствий такой взрыв пройти не мог.как итог

Бомбанул пуканвсем спасибо ! особенно тем двум парням которые прочитали предыдущую запись и как то отреагировали.Остальные 700+ роботов которые жмякали нраииицца Вам тоже уважуха!Стимулируете расписывать БЖ)))

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена. На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Проверка МЗ своими руками

Есть несколько вариантов проверки устройства своими руками в домашних условиях, рассмотрим наиболее простой.

Чтобы произвести самостоятельную диагностику, необходимо знать, за что отвечают провода, подключенные к модулю:

• красно-синий — обеспечивает 12-вольтное питание устройства;
• коричневый провод — это масса, подключается обычно к кузову автомобиля;
• бело-синий — подключается к свечам первого и четвертого цилиндров;
• красно-серый провод соединяется со свечами второго и третьего цилиндров.

Схема ВАЗовского модуля

Для начала необходимо своими руками проверить, что на устройство зажигания 2112 подаются все импульсы:

В первую очередь нужно отключить зажигание и отсоединить разъем.
Далее, ключ в замке необходимо перевести в положение I.
Теперь вам потребуется стрелочный вольтметр, его необходимо подключить к отрицательному выводу аккумулятора.
Вторым щупом, то есть плюсом, необходимо найти 12-вольтовый контакт на разъеме.
При подключении к управляющему контакту стрелка на тестере покажет почти 0.
Если стартерный узел начнет работать, то параметры могут увеличиваться, но при этом они будут не более 0.7 вольт

Обратите внимание на то, что на обоих управляющих контактах уровень напряжения должен быть идентичным.. Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра

В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат

Есть еще один вариант проверки — можно произвести диагностику работоспособности модуля при помощи стрелочного омметра. В данном случае имеется ввиду именно стрелочный тестер, а не цифровой. Сначала нужно подсоединить щупы устройства к выводам 1 и 4 модуля, а после этого — к выводам 2 и 3. В конечном итоге диагностика должна показать одинаковый результат.

Учтите тот факт, что в зависимости от производителя, данные параметры могут отличаться:

• для устройств, выпущенных АТЭ-2 с номером 3705010-02, этот параметр должен составить около 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от тех, которые описаны выше, то модуль подлежит замене. Учтите, что индуктивность у катушек, установленных внутри МЗ, достаточно высокая, соответственно, подключая омметр, может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем трогать выводы щупов одновременно (автор видео — Автоэлектрика ВЧ).

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры. В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗПроверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом.  Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

В данном случае погрешность прибора 0,7 ОмДалее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0. На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗДля того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Порядок диагностики

Порядок диагностики может быть таким:

Отключаем от модуля коннектор с сигнальными проводами.

Снимаем коннектор с модуля, немного отведя фиксатор и потянув за провод.

Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

Проверяем напряжение между выводом 15 и «массой» колодки.

Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

Ключом на 13 отворачиваем болты крепления к блоку цилиндров.

Откручиваем болты крепления к картеру сцепления.

Снимаем модуль вместе с кронштейном.

Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

Схема проверки первичных обмоток.

Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

Схема проверки вторичных обмоток.

Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

Схема проверки модуля на КЗ.

Лада Приора Седан › Бортжурнал › Замена индивидуальных катушек зажигания на модуль зажигания от ВАЗ 8v

Одолели меня постоянные пропуски воспламенения. Надоело менять катушки, которые начали гореть одна за другой (а цены на них высоковаты. у нас в городе самые дешевые 1200 рублей).Решил попробовать поездить на одном модуле от 8-ми клапанного ВАЗ, с высоковольтными проводами.для переделки нам понадобится:1. Модуль зажигания для ВАЗ с 8-ми клапанным двигателем (их бывает два вида. В магазине продавцам говорим: «маленький», «нового образца», «трехконтактный» — должны понять ))). Я купил за 900 рублей.2. Высоковольтные провода для ВАЗ 2112 с 16-ти клапанным двигателем. Я купил за 1000 рублей.3. Фишка трехконтактная для модуля зажигания, в магазинах имеются в наличии без проблем. (такие же фишки стоят на родных катушках зажигания приоры, можно отрезать.). Я купил за 30 рублей.4. Фишка пятиконтактная (в магазинах не нашел такую). можно отрезать от родной косы, она находится возле заливной горловины для масла. Я купил кусок косы с фишкой на разборке за 300 рублей.5. Куски провода, термоусадка или изолента, гофра, паяльник. Руки тоже понадобятся, можно слегка и кривоватые, ничего сложного делать не предстоит .

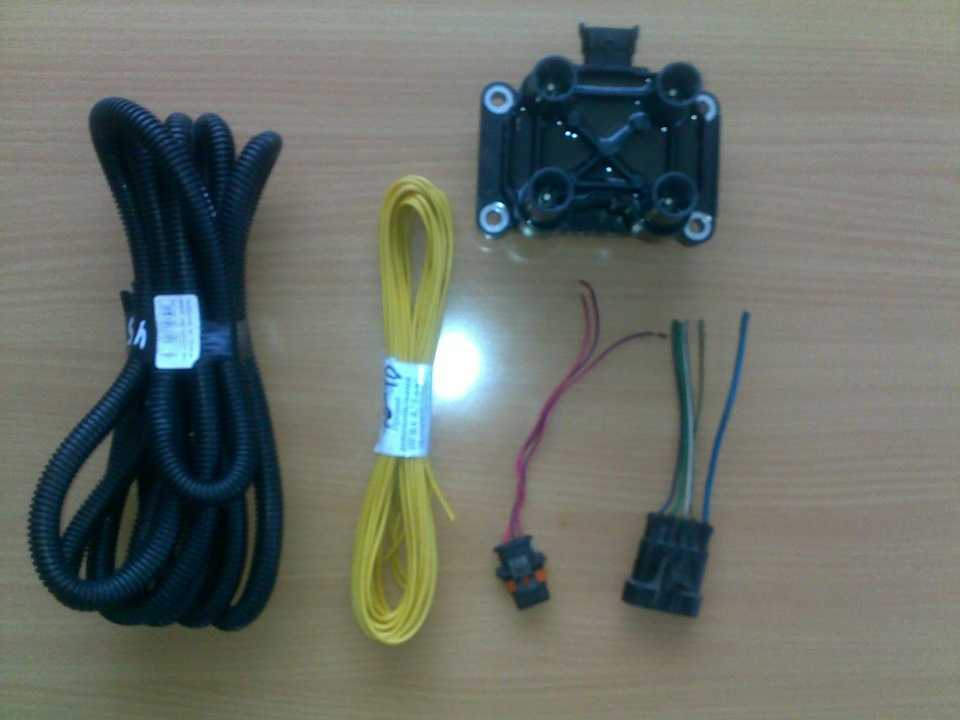

Полный размерна фото еще не хватает высоковольтных проводов.

Процесс замены:1.Собираем переходник по схеме.

2.Откручиваем родные катушки, снимаем продку от катушек, теперь уже ненужную (от нее можно отрезать нужные нам фишки, но я оставил все целым, чтобы можно было все вернуть на место).

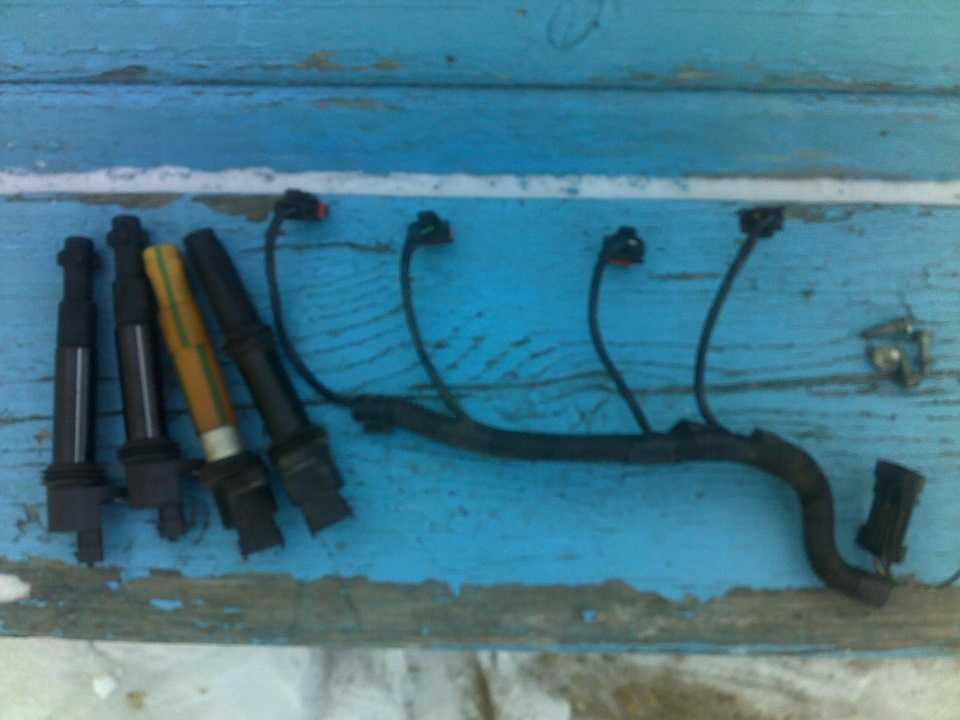

Полный размерродное барахло, такой же кусок проводки я купил на разборке и от него взял фишки.3.Устанавливаем модуль зажигания (где и как получится. я закрепил на том месте где и крепились эти модули на двенашках), подключаем высоковольтные провода.4. подключаем сделанным переходником новый модуль к колодке возле горловины для масла.5. Заводим машину и радуемся.

Результат: Пропали пропуски воспламенения, заводится машина лучше, ровнее работает, более адекватная реакция на нажатие педали газа. Короче я доволен проделанной работой.За фотографии извиняюсь, такой телефон.

Способы диагностики работоспособности устройства

Самым простым методом, что поможет определить работоспособность катушки, является замена аналогичным исправным устройством. Это возможно, если его есть где взять. Следует учитывать, что модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой заработал как до поломки, точно неисправен модуль зажигания.

Основный метод тестирования предполагает использование мультиметра. Заключается он в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Способ прост и дополнительных навыков не требует.

Для проведения тестирования устройство можно не снимать. Проверка делается при заглушенном двигателе.

Так проверяется сопротивление вторичной обмотки мультиметром

• Из гнёзд модуля вынимаются высоковольтные провода.
• Переключатель тестера устанавливается в положение 20 кОм.
• Стержни мультиметра по очереди помещаются в углубления соответствующих контактных пар (1 и 4, 2 и 3).
• При неповрежденной вторичной обмотке показатели в обоих случаях одинаковы. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели отличаются, что нужно уточнять). Если сопротивление намного больше, значит, есть обрыв обмотки. Сопротивление гораздо ниже – пробой. Катушка неисправна и восстановлению не подлежит.

Выводы

Благодаря такому не сложному порядку работ, можно в самые короткие сроки проверить работоспособность катушек зажигания на ВАЗ-2112 своими руками, не прибегая к помощи специальных диагностический станций и специалистов.

Вам потребуется ключ-шестигранник «на 5».

Если катушка зажигания снимается для получения доступа к сливному отверстию охлаждающей жидкости из блока цилиндров, то необходимо снимать катушку вместе с кронштейном (см. «Замена модуля зажигания на двигателях 2111 и 2112»)

Источники

• http://remont-vaz2110.ru/zamena-katushki-na-16-kl-dvigatele/
• http://carfrance.ru/kak-proverit-katushku-zazhiganiya-na-vaz-2112-svoimi-rukami/
• http://vaz-omg.ru/электрооборудование/система зажигания/замена катушки зажигания двигателя мод 21114.html
