Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.
Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.
Демонтаж модуля
Выполнить процедуру достаточно просто.
- Отключите минусовой провод от аккумуляторной батареи.
- Снимите пластиковую крышку, которая закрывает двигатель.
- Снимите провода со свечей зажигания.
- Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
- Отключите разъем от модуля зажигания.
- С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.

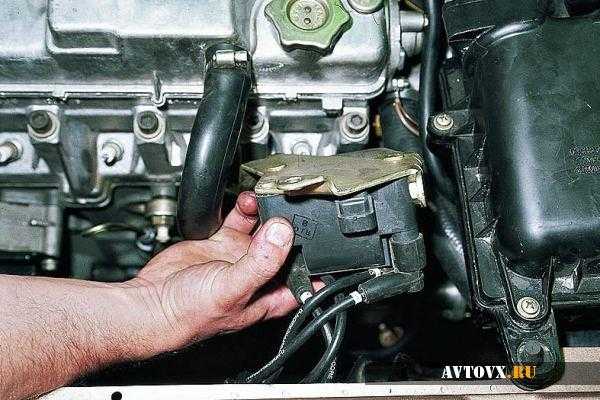

- Аккуратно снимите его, после чего можно приступать к дальнейшей работе.
Теперь переходим непосредственно к работе с модулем:
- Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
- Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
- Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
- Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
- Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
- Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
- Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
- Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
- Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
- Проверьте, работает ли модуль зажигания.
- Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
- По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.
Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда
Но проявите осторожность, действуйте аккуратно и последовательно
Особое внимание уделите процессу пайки.
Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.
Версия модуля на 8-ми клапанной ВАЗ-2110
- Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
- а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.
Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.
Строение модуля
Внутри модуля находятся плата с радиодеталями и залитые компаундом катушки зажигания.
Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.
Принципиальная схема модуля.
Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.
Немного о ценах
Мы уже отмечали, какой коммутатор и транзистор используется при ремонте модуля зажигания у десятки. Первый стоит примерно 3 доллара, а за второй придется отдать около 6 долларов.

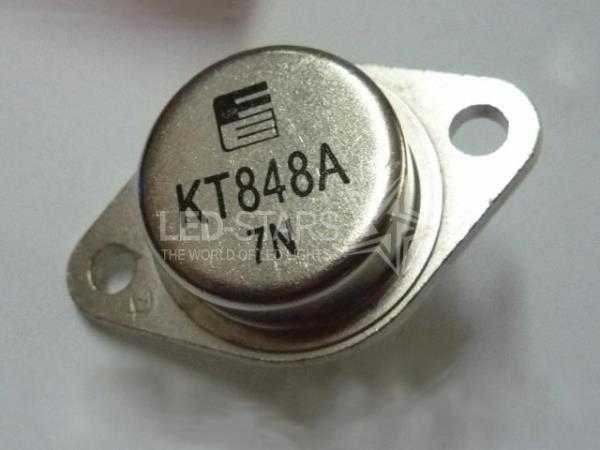

Некоторые умельцы используют отечественный аналог транзистора — модель КТ848А. Разумеется, он стоит дешевле. Но проблема его в более низком качестве и больших размерах, что несколько осложняет процесс ремонта.
Серийно автомобиль ВАЗ 2110 производился Волжским автозаводом с 1995 по 2007 год. За это время он прошел путь от 8-ми клапанного полуторалитрового карбюраторного двигателя, до 16-ти клапанного инжекторного, объемом 1,6 литра. Соответственно, помимо остальных жизненно важных узлов и агрегатов, претерпевала изменения и катушка зажигания. На ней мы и остановимся подробнее.
Назначение и устройство катушки зажигания
Для создания импульса (искры) между электродами свечи карбюраторного двигателя ВАЗ 2110 применялась «стандартная», классическая или корпусная катушка для бесконтактной системы зажигания (БСЗ), представляющая собой высоковольтный импульсный повышающий трансформатор с разомкнутым или замкнутым магнитопроводом. Ее применение на «десятках» продолжалось до тех пор, пока на смену ей не пришла двухискровая (четырехвыводная) катушка (модуль) зажигания для 8-ми клапанных инжекторных двигателей и индивидуальная катушка для силовых агрегатов с 16-ю клапанами.
Диагностика неисправностей корпусной катушки зажигания ВАЗ 2110 для БСЗ, номенклатурный номер 3122.3705 или 8352.12, заключается в измерении сопротивления ее первичной и вторичной обмоток и сравнении полученных данных с табличными значениями. Сопротивление первичной обмотки катушки 3122.3705 должно составлять 0,43 (±0,04) Ом, вторичной обмотки – 4,08 (±0,4) кОм. Сопротивление катушки 8352.12 соответственно 0,42 (±0,05) Ом и 5 (±1) кОм. Сопротивление изоляции на «массу» должно составлять не менее 50 МОм.
При получении результатов измерений, отличающихся более чем на величины допусков, катушка подлежит замене. Нужно отметить, что «классическая» катушка зажигания ВАЗ 2110, при ее относительно низкой цене, достаточно надежна и ее замена – скорее исключение из правил.
Модуль (четырехвыводная катушка) зажигания обеспечивает одновременное искрообразование в двух цилиндрах (в первом и четвертом или во втором и третьем). В проверке исправности нуждается при отсутствии искры на одной или нескольких свечах. Проверяется при помощи стенда, имитирующего различные режимы работы двигателя и осциллографом. Проверка «в поле» заключается в присоединении заведомо работоспособной свечи поочередно к наконечникам высоковольтных проводов, заземлении ее на «массу» и, проворачивая стартером коленвал, визуальном определении искрообразования на электродах «проверочной» свечи.
Признаки
- Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.

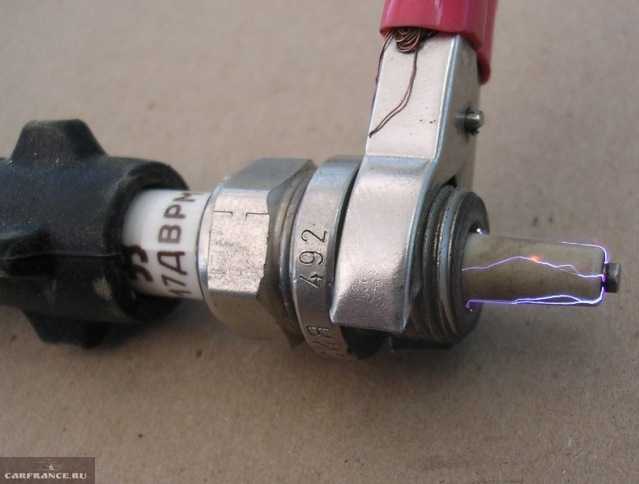

- Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
- Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.
Пробой изолятора свечи.

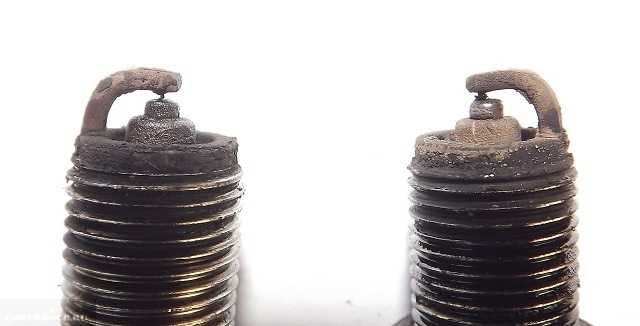

Грязные электроды свечей.
Залитые свечи.
Ошибки
Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:
- Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
- Р-0351 — не работает катушка 1-4 цилиндров;
- Р-0352 — не работает катушка 2-3 цилиндров.
Показания сканера ещё не говорят о проблемах с самим модулем.
Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!
