Балансировка карданного вала ВАЗ 2107

После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.

Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.

Загоните автомобиль на смотровую яму или эстакаду.
Омотрите карданный вал.
Условно разделите передний кардан на четыре сектора (если представить его в разрезе).
Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты.
Прокатитесь по ровному участку дороги, обращая внимание на выбрацию.
Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки.

Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.

Выбор крестовины кардана для ВАЗ 2107

Случилось мне раз поспорить с механиком. Он утверждал, что крестовины не должны иметь маслёнки, так как она предоставляет лишнее отверстие для попадания грязи. Шарнир быстро забивается и выходит из строя. Я же настаивал на том, что без маслёнки не будет возможности смазывать крестовину — было несколько обидно, так как до этого в гараже у деда нашёл почти новый винтовой шприц для смазывания. «А зачем, если у каждой деталей имеется свой ресурс, — отвечал мой оппонент — кончится смазка, меняй деталь, тем более что стоит она недорого

Лучше обрати внимание на сальники (уплотнительные кольца). Если они иссохнут, новая смазка не спасёт»

Действительно, так оно и есть.

При покупке новых крестовин для ВАЗ 2107 следует руководствоваться следующими моментами.

КК не должны стоить слишком дорого, так как менять их приходится довольно часто.
В комплекте с КК обязательно должны иметься запасные стопорные кольца. В продаже можно встретить комплекты без колец, состоящие лишь из самой крестовины и резинового сальника.
Для ВАЗ 2107 выпускаются крестовины старого и нового образца. На вилки карданов старого образца новые усиленные крестовины устанавливать не рекомендуется — это снизит жёсткость шарниров. Современными вилками карданного вала оборудованы «семёрки», выпущенные после 1990 года. На такие автомобили можно смело ставить усиленные КК с дополнительными рёбрами жёсткости на чашках, увеличенным количеством иголок подшипника (на одну больше, чем в обычном шарнире) и улучшенными характеристиками сальников.

Усиленные крестовины можно устанавливать на ВАЗ 2107, выпущенные после 1990 года

Из производителей крестовин наилучшим образом зарекомендовали себя следующие фирмы:

GKN (Германия);
ООО «ВолгаАвтоПром»;
ОАО АВТОВАЗ.

Снятие вала с автомобиля ВАЗ 2107

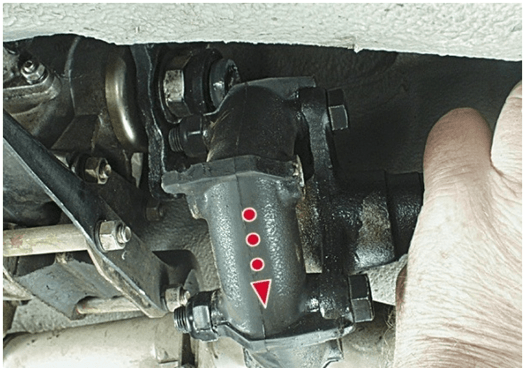

Внимание! Прежде, чем разнимать детали передачи относительно друг друга, нужно мелом нанести метки, чтобы не развернуть положение деталей по-другому и не вызвать нарушения центровки!

Вывешиваем любое ведущее колесо с помощью домкрата;
Рычаг переключения передач, или «палку» ставим на нейтралку, стопорим «ручник»;
Снимаем предохранительный кронштейн, отвернув гайки и шайбы;

Теперь освобождаем муфту от фланца коробки передач, вывернув 3 гайки;

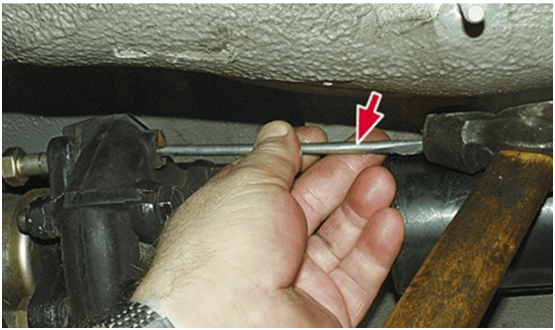

Поворачиваем кардан, вытаскиваем все болтики из фланца и муфты, для облегчения работы можно аккуратно выколотить их бородком и молотком.

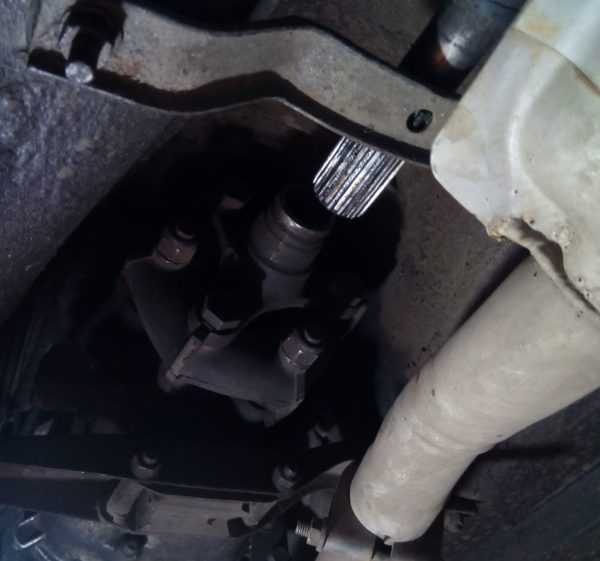

Теперь можно отсоединить передний конец от фланца КПП;

Теперь выворачиваем гайки задней половины передачи от фланца дифференциала (их 4 шт.);

Теперь можно разъединить кардан и фланец дифференциала:
Выворачиваем гайки крепления поперечины и снимаем ее;
И только теперь снимаем кардан с автомобиля ВАЗ 2107

Все, снятие закончено. Обратная установка проходит точно так же, только нужно следить, чтобы карданная муфта своими вкладышами (2) вошла в пазы фланца КПП (1,3).

После установки нужно проверить, как прокручивается кардан при одном вывешенном колесе.

Назначение крестовины кардана ВАЗ 2106

При движении автомобиля оси транспортного средства не всегда находятся на одной прямой. Они меняют своё положение друг относительно друга и расстояние между осями также меняется. На ВАЗ 2106, как и на многих других авто, крутящий момент от КПП к заднему мосту передаётся посредством кардана, на концах которого установлены крестовины (шарниры). Именно они являются главным звеном карданной передачи, которое соединяет коробку передач и ведущую шестерню редуктора заднего моста. На крестовину кардана возлагается ещё одна немаловажная функция — способность гашения возможной деформации карданного соединения, обусловленной постоянным движением всех его элементов.

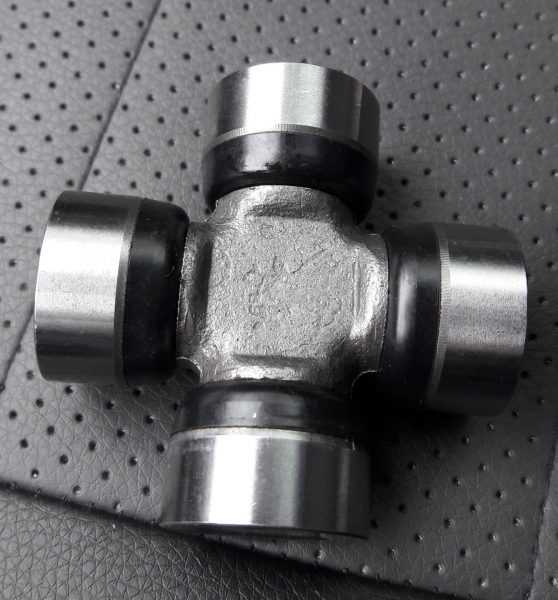

Крестовина кардана ВАЗ 2106 предназначена для соединения вращающихся осей трансмиссии

Из чего состоят крестовины кардана

Конструктивно карданный шарнир выполнен в виде крестообразной детали с игольчатыми подшипниками, уплотнителями и крышками, которые фиксируются стопором.

Устройство крестовины: 1 — крестовина; 2 — пыльник; 3 — манжетное уплотнение; 4 — игольчатый подшипник; 5 — упорный подшипник; 6 — корпус игольчатого подшипника (стакан); 7 — стопорное кольцо

Крестовина

Сама крестовина — изделие с перпендикулярными осями в виде шипов, опирающимися на подшипники. Материалом изготовления детали является высоколегированная сталь, обладающая высокой прочностью. Такие свойства позволяют крестовине выдерживать большие нагрузки в течение длительного времени.

Подшипник

Внешняя часть подшипников представляет собой стакан (чашку), внутренняя — шип крестовины. Перемещение чашки вокруг оси шипа возможно благодаря иголкам, расположенным между этими двумя элементами. Для защиты подшипника от воздействия пыли и влаги, а также для удержания смазки применяются пыльники и манжеты. В некоторых конструкциях торец шипа крестовины упирается в дно чашки через специальную шайбу, которая представляет собой упорный подшипник.

Подшипник крестовины состоит из чашки и иголок, а внутренней его частью является шип крестовины

Стопор

Чашки подшипников в отверстиях вилок и фланцев могут фиксироваться разными способами:

стопорными кольцами (внутренними или внешними);
прижимными планками либо крышками;
кернением.

Замена подвесного подшипника ВАЗ 2107

Для замены подвесного подшипника карданного вала необходимо:

Отсоединить трос привода ручного тормоза и демонтировать карданный вал в соответствии с пп. 1–13 инструкции по замене эластичной муфты.
Круглогубцами извлечь стопорные кольца игольчатых подшипников крестовины.
Выбрать из набора головку, размер которой соответствует диаметру подшипников крестовины.
При помощи головки и молотка аккуратно выбить игольчатые подшипники.
Зажать кардан в тиски и ключом на 27 отвернуть гайку крепления вилки шарнира.
Снять вилку.
Ключом на 13 открутить два болта крепления подшипника к поперечине.
Специальным съёмником снять подшипник со шлицев вала. Если съёмника нет, можно воспользоваться зубилом и молотком.
Нанести на шлицы кардана смазку.
Посадить на шлицы подшипник, стараясь не допускать перекоса.
Из набора подобрать головку, соответствующую диаметру внутренней обоймы подшипника. Этой головкой и молотком аккуратно набить подшипник на шлицы.
Установить вилку и зафиксировать её гайкой.
Смазать подшипники крестовины смазкой.
Собрать крестовину и запрессовать подшипники в соединения.
Собрать карданный вал строго в соответствии со сделанными ранее метками. После балансировки установить вал на автомобиль, выполняя действия в обратном порядке.

Устройство крестовины кардана

КК представляет собой шарнир, обеспечивающий соосность всех вращающихся элементов, и состоит из:

чашек;
игольчатых подшипников;
стопорных колец;
уплотнительных манжет.

Каждая КК имеет четыре чашки, которые являются выступающими элементами узла. Все их необходимо периодически проверять на вращение, которое должно быть плавным и ровным. Для проверки наличия смазки чашки легко снимаются.

Крестовина кардана имеет достаточно простое устройство: 1 — крестовина; 2 — сальник пластмассовый; 3 — сальник резиновый; 4 — игольчатый подшипник; 5 — фиксатор; 6 — чашка; 7 — стопорное кольцо

Подшипники предназначены для движения крестовины в разных плоскостях. Игольчатые элементы, расположенные в чашках, фиксируются с помощью стопорных колец и предотвращают смещение подшипников во время вращения. Размер колец зависит от диаметра осевого зазора. Подбирают их с помощью четырёхлепесткового щупа, которым измеряют расстояние от чашки до края канавки — это и будет диаметр ограничительного кольца. В зависимости от размеров крестовин на ВАЗ 2107 устанавливаются кольца толщиной 1.50, 1.52, 1.56, 1.59 или 1.62 мм.

Как можно долго сохранить кардан без ремонта и разбора?

берегите днище автомобиля от больших булыжников, камней, летящей на скоростях щебенки в кардан;
применяйте правильную смазку ШРУС – 4, ФИОЛ – 2у, красьте кардан. Предохранение от коррозии позволит дольше сохранить центровку;
чаще проверяйте доступные соединения и защитные кронштейны, подтягивайте соединения;
не ленитесь проверять зазоры в шарнирах и своевременно их регулировать;
осмотр муфты ежеквартально на предмет трещин в резине или дефектов позволит вам заменить ее, в противном случае может выйти из строя вся карданная передача, а это выйдет дороже.
Регулярно смазывайте карданную передачу ВАЗ 2107.

Эластичная муфта карданного вала ВАЗ 2107

Карданный вал ВАЗ 2107 состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».

Кардан ВАЗ 2107 состоит из переднего и заднего валов, соединенных крестовиной

Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.

Эластичная муфта выполняет функцию буффера, сглаживая динамические нагрузки

Расположение эластичной муфты

Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.

Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля

Конструкция муфты

Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.

Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности

Диагностика неисправностей эластичной муфты

Муфта может выйти из строя в результате:

износа металлических втулок;
износа корпуса;
разрыва корпуса.

В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.

Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.

Автомобиль загоняется на эстакаду или смотровую яму;
Снимается защита двигателя;
Осматривается корпус муфты и оценивается состояние болтового соединения.
Путём расшатывания кардана определяется наличие или отсутствие люфта.

Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.

Критерии выбора новой муфты

Муфты карданного вала для ВАЗ 2107 в России выпускаются под каталожными номерами 2101–2202120 и 2101–2202120Р. Розничная цена детали в зависимости от производителя составляет от 400 до 600 рублей.

Таблица: технические характеристики эластичной муфты карданного вала ВАЗ 2107

Характеристики	Показатели
Длина, мм	140
Ширина, мм	140
Высота	35
Вес, г	780
Жёсткость при изгибе, Нм/град	3,14
Жёсткость при кручении, Нм/град	22,5
Жёсткость при смещении по оси, Н/мм	98
Разрушающая нагрузка (не менее), Н	4116
Циклическая долговечность, циклов	не менее 700000

Неисправности кардана

Карданный вал ВАЗ 2107 в процессе эксплуатации под воздействием постоянных нагрузок изнашивается. Больше всего износу подвергается крестовина. В результате кардан теряет свои оригинальные характеристики, появляется вибрация, стуки и т. п.

Вибрация

Иногда во время движения на ВАЗ 2107 начинает вибрировать кузов. Причина этого обычно кроется в карданной передаче. Это может быть установка вала изначально низкого качества или неправильная сборка узла. Вибрация может появиться и при механических воздействиях на кардан при наезде на препятствия или при ДТП. Такая проблема также может быть следствием неправильной закалки металла.

Причин, приводящих к дисбалансу карданной передачи, немало. Вибрация может появиться при больших нагрузках. Кроме этого, кардан ВАЗ 2107 может деформироваться даже при нечастой эксплуатации автомобиля. Это тоже приведёт к возникновению вибрации. В таких ситуациях требуется балансировка или замена узла, причём проблема должна быть устранена немедленно. В противном случае вибрация кардана может привести к разрушению крестовин и редуктора заднего моста, и стоимость ремонта многократно возрастёт.

Возникновение вибрации кузова ВАЗ 2107 может быть связано с повреждениями подвесного подшипника

Кроме этого, вибрация может могут возникнуть из-за резинового элемента подвесного подшипника. Резина со временем становится менее эластичной, и баланс может нарушиться. Выработка подшипника тоже может привести к вибрации кузова при трогании с места. Это, в свою очередь, может стать причиной преждевременного выхода из строя крестовин

При покупке нового подвесного подшипника особое внимание следует обратить на эластичность резиновой подвески и лёгкость вращения самого подшипника. Никаких заеданий и люфтов быть не должно

Стук

Неисправности и износ отдельных элементов карданного вала ВАЗ 2107 в результате трения приводит к образованию люфтов в механизме и, как следствие, к появлению стуков. Наиболее часто причинами стука является:

Неисправная крестовина. Стук появляется в результате износа и разрушения подшипников. Деталь следует заменить.
Ослабления затяжки болтов крепления кардана. Проблема решается осмотром и затягиванием ослабленных соединений.
Сильный износ шлицевого соединения. В этом случае меняют шлицы карданной передачи.
Люфт подвесного подшипника. Подшипник меняется на новый.

Стук в карданной передаче может быть следствием сильной выработки шлицевого соединения

Для увеличения срока службы элементов карданной передачи необходимо их периодическое обслуживание, предполагающее смазку с помощью специального шприца. Если крестовины являются необслуживаемыми, при появлении люфта их просто заменяют. Подвесной подшипник и крестовины смазываются «Литолом-24» через каждые 60 тыс. км. пробега, а шлицевая часть — «Фиолом-1» через каждые 30 тыс. км.

Щелчки при трогании

Часто при трогании классических моделей ВАЗ можно услышать щелчки. Они имеют характерный металлический звук, являются следствием люфта в каком-либо элементе кардана и могут быть вызваны следующими причинами:

вышла из строя крестовина;
выработалось шлицевое соединение;
ослаблены болты крепления кардана.

В первом случае крестовина меняется на новую. При выработке шлицевого соединения потребуется заменить передний фланец кардана. Если же это не поможет, придётся менять карданный вал полностью. При ослаблении болтов крепления их необходимо просто надёжно затянуть.

Причиной щелчков при трогании может стать люфт в подшипниках крестовины

Признаки и причины выхода из строя карданной передачи ВАЗ 2107

Чаще всего основными симптомами выхода из строя кардана и узловых составляющих, является неустойчивость и шатание кардана при вращении, сопровождающиеся излишними колебаниями кузова. В свою очередь, о поломке могут сигнализировать удары при трогании с места или переключении передачи.

Для определения причин поломки ставим автомобиль на смотровую яму или эстакаду, промываем и очищаем от грязи валы кардана. Осуществляем проверку на наличие всевозможных дефектов в соединениях шарниров, производим проверку на плавность и лёгкость проворачивания вилок кардана, а также на наличие или отсутствие радиальных и осевых люфтов соединений. В большинстве случаев, в устройстве кардана выходит из строя крестовина и/или подшипник.

Зачастую проблема решается после замены подшипника или крестовины. Другое дело, когда после выезда на природу или при движении по пересеченной местности, произошёл удар по кардану, в итоге, если обнаружились деформации или повреждения на одном из валов – деталь необходимо заменить в сборе.
