Подвеска

Правильно настроить подвеску под определенные условия – задача важная и сложная. Вариантов “универсальной” подвески просто не существует. Выигрывая в одном всегда проигрываешь в другом. У форсированного автомобиля подвеска должна быть настроена достаточно жёстко и как можно ниже стандартной. Замене или настройке подлежат амортизаторы, пружины – спортивные или обрезанные штатные, либо заниженные пружины с прогрессивной характеристикой, опоры стоек заменены на шаровое соединение («ШС») или тюнинговые опоры SS20. Так же должна быть увеличена жесткость кузова с помощью специальных распорок. Настройка подвески – очень сложное и кропотливое занятие.

Характерные неисправности

В принципе, мотор 21124 считается «не капризным», однако существуют присущие исключительно этой версии поломки:

Протечки антифриза между блоком и ГБЦ	асбестовая прокладка обладает низким ресурсом	замена прокладки головки блока цилиндров
Скрежет стартера	износ венца маховика	замена венца либо маховика целиком, возможна установка двухмассовой модификации
После запуска мотор глохнет	1)выход из строя системы управления 2)впускной топливопровод разгерметизирован 3)упало давление внутри системы питания 4)повреждение соединения катушек зажигания или ослабленный крепеж	1)перепрошивка или ремонт 2)замена прокладок, протяжка соединений 3)ремонт рампы либо замена узла 4)протяжка крепления, замена катушек
Прогретый ДВС не запускается	засорение системы питания либо воздушного фильтра	прочистка топливопроводов, замена фильтра воздушного

Следует выдерживать усилие затяжки всех крепежных элементов в соответствии с мануалом производителя. Например, масляные пятна под мотором могут быть вызваны, не только износом прокладки картерного поддона, но и недостаточным моментом затяжки, в том числе, и ГБЦ. Реже выходит из строя прокладка датчика аварийного давления системы смазки.

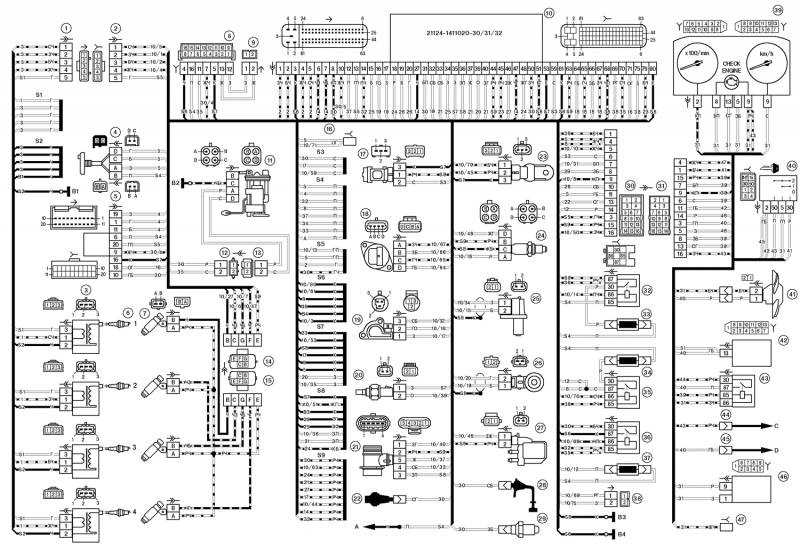

Электрическая схема ЭСУД ВАЗ-21104 с контроллером 21124-1411020-30/31/32

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 — катушки зажигания;
4 — датчик сигнализатор иммобилизатора;
5 — блок управления иммобилизатора;
6 — свечи зажигания;
7 — форсунки;
8 — колодка диагностики;
9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
10 — контроллер;
11 — электробензонасос;
12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 — колодка жгута системы зажигания к жгуту форсунок;
15 — колодка жгута форсунок к жгуту системы зажигания;
16 — колодка жгута системы зажигания к жгуту боковых дверей;
17 — датчик скорости;
18 — регулятор холостого хода;
19 — датчик положения дроссельной заслонки;
20 — датчик температуры охлаждающей жидкости;
21 — датчик массового расхода воздуха;
22 — датчик контрольной лампы давления масла;
23 — датчик фаз;
24 — датчик кислорода;
25 — датчик положения коленчатого вала;
26 — датчик детонации;
27 — электромагнитный клапан продувки адсорбера;
28 — датчик уровня масла;
29 — датчик указателя температуры охлаждающей жидкости;
30 — колодка жгута системы зажигания к жгуту панели приборов;
31 — колодка жгута панели приборов к жгуту системы зажигания;
32 — реле зажигания;
33 — предохранитель реле зажигания;
34 — предохранитель цепи питания электробензонасоса;
35 — реле электробензонасоса;
36 — реле электровентилятора;
37 — предохранитель цепи питания контроллера;
38 — колодка жгута системы зажигания к соединителю кондиционера;
39 — комбинация приборов;
40 — выключатель зажигания;
41 — электровентилятор системы охлаждения;
42 — блок бортовой системы контроля;
43 — реле стартера;
44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 — маршрутный компьютер;
47 — диагностический разъем.

Нюансы конструкции

Благодаря типовым решениям производителя АвтоВАЗ двигатель 21124 получил особенности конструкции:

блок цилиндров ДВС использован от 11193 высотой 197,1 мм («высокий»);
резьбовые отверстия для ГБЦ имеют размер М10 с шагом 1,25 мм;
масляные форсунки для охлаждения поршней установлены во 2, 3, 4 и 5 опорах коренных подшипников;
использован коленвал от 11183, обеспечивающий ход поршня 75,6 мм с радиусом кривошипа 37,8 мм, соответственно;
шкивы на коленчатом и распределительном валу использованы от 2110;
ремень ГРМ взят с 2112, то есть базовой версии;
шатуны от 2110 вместе с пальцами;
гидротолкатели в механизме ГРМ.

Коленвал 11183

Сохранилась модернизация предыдущего варианта – многофункциональный демпфер:

его зубчатый диск позволяет датчику ДПКВ отслеживать положение коленвала;
снижаются крутильные колебания;
приводится в действие навесное оборудование.

Демпфер коленвала

Компрессионные и маслосъемные кольца используются от 21083, стальные или чугунные. Допускается форсировка своими руками за счет доработки впускной/выпускной системы, шлифовки ГБЦ и расточки цилиндров до 86 мм.

Замена форсунок на 16-ти клапаннике

С завода изготовителя на автомобили ВАЗ-2112 устанавливались форсунки от «Bosch» и «Siemens», (преимущественно Bosch 0 280 158 996 – прим.) ресурс который до первой чистки составляет в пределах 50 тысяч километров пробега.

Пошаговый порядок работ

Первым делом снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
Затем необходимо сбросить давление в топливной системе. Для того, чтобы не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.
Однако, если вы сомневаетесь в своих силах, можно отключить питание от топливного насоса, затем завести машину и подождать пока она заглохнет, после чего снова заводим его до тем пор, пока топливо остаётся в системе.
Демонтируем пластину, которая фиксирует топливные трубки.
Ослабляем хомут от сапуна и демонтируем его.
Также ослабляем хомуты на патрубках ресивера.
Поднимаем ресивер.
Откручиваем рампу крепления щупа, затем убираем его в сторону.
Когда доступ к топливной рампе открыт, при помощи шестигранников демонтируем её с посадочного места.
Отсоединяем от неё разъём с проводами, а также шланг.
Тянем рампу на себя, таким образом демонтируя её.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

Снимаем фишку питания с форсунки, предварительно отведя в сторону колодку.
Уводим фиксатор форсунки в сторону и убираем её с посадочного места.

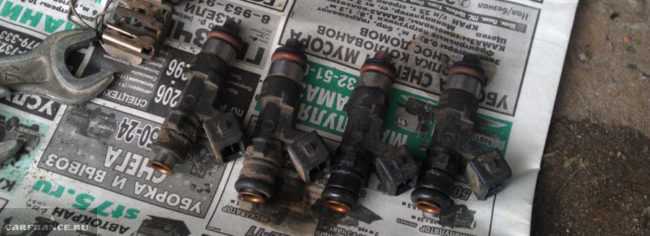

Форсунки сняты

Система выпуска ОГ.

Как правило, на тюнинговые автомобили устанавливают “пауки” 4-2-1 хорошо работающие в довольно широком диапазоне оборотов. Системы 4-1 не прижились в гражданском тюнинге из-за очень узкого диапазона эффективной работы. Принцип работы такого выпуска основан на создании разряжения перед еще не открытым выпускным клапаном, что способствует лучшей продувке цилиндра. Подробнее о настройке выпуска.

Самым распространенным у нас “тюнингом” является установка “спортивного” глушителя. Самой распространенной (и, естественно, самым дешевой) является продукция Nex (имхо – полный отстой) и PowerFull, реже встречаются Remus, Asso, Sebring… Толк от такого глушителя может быть только в комплексе с прямоточным “пауком”, фирменным основным и дополнительным глушителем с трубами увеличенного диаметра (не менее 55 мм для двигателя 1,6 и выше). Иначе – только глубоко пафосный звук. Причем Powerfull выпускает наименее “шумные” модели, ASSO – самые агрессивные и громкие. PRO-SPORT предлагает “банки” с возможностью регулировки “громкости” +/- 10db с помощью съемного вкладыша. Ну и особый интерес вызывает глушитель Pro-Sport с электрическим (из салона) управлением громкостью, от стандарта до “Super-Sport” (разница 30 db). Звук выхлопа – дело вкуса, лично мне нравится тихий “рык” – это большая банка PowerFull (в центре) и двухтрубный (DTM) Remus. Однако цена первого 75-80 USD, второго – больше 300…

Прошивка

Вне всяких сомнений, что для того, что бы получить максимальный эффект от доводки двигателя необходима соответствующая корректировка практически всех калибровок впрыска. Причем однозначно необходима тонкая доводка калибровок на конкретном автомобиле, в результате которой получается прошивка под конкретное “железо”, его настройку, водителя и его стиль управления автомобилем. Окончательная настройка двигателя и прошивки – это, одной фразой – борьба за воздух, двигатель должен без помех потреблять максимально возможное количество воздуха, прошивка должна быть настроена на оптимальную подачу топлива и установку углов зажигания во всех режимах работы двигателя. С появлением для серийных версий прошивок Январь 5 инженерного блока J5 On-Line Tuner, (а позже и J7 On-Line Tuner) позволяющего на ходу, в режиме реального времени отстраивать калибровки этот процесс становится менее времяемким. Ранее существовали такие системы только под тюнинговые и спортивные блоки “Корвет” фирмы ABIT (Санкт-Петербург). В процессе настройки задача тюнера обеспечить правильный состав смеси – до 12,6:1 в мощностном режиме и 15,5-16,5 в экономичном.

Казалось бы все просто, но на деле это тонкий и кропотливый труд – состав смеси должен быть оптимален во всем диапазоне оборотов двигателя. Кроме этого существуют режимы мощностного обогащения, переходные режимы и пр… Приходилось много часов выкатывать с инженерным блоком, постоянно контролируя состав смеси. С газоанализатором (ГА) из-за его большой инерционности можно, но довольно неудобно работать. Большим прорывом является применения при настройке Альфометров – контроллеров широкополосных ДК фирмы “Innovatemotorsports” (USA).

Ряды КПП, главная пара

Выбор КПП и ГП зависит от поставленных целей и возможностей двигателя. В таблице перечислены основные популярные ряды бюджетной серрии.

Ряды	1	2	3	4	5	6
Стандарт	3,636	1,950	1,357	0,941	0,784
21083-05	2,923	1,810	1,276	1,030	0,880
21083-06	2,923	1,810	1,276	1,063	0,941	0,784
21083-07	2,923	2,053	1,555	1,310	1,129
21083-08	3,416	2,105	1,357	0,969	0,784
21083-11	3,636	2,222	1,538	1,167	0,941	0,784
21083-12	3,250	1,950	1,357	1,030	0,784
21083-18	3,170	2,105	1,480	1,129	0,886	0,784

На автомобилях 2108-09-99-15 серийно устанавливается ГП с передаточным числом 3,9, на “десятое” семейство – 3,7. Устанавливая на авто ГП с большим передаточным числом можно заметно повысить динамику на низах, теряя, правда, при этом в максимальной скорости. Как правило, на рынке предлагаются уже готовые “коммерческие” ряды КПП, с которыми возможно применение кроме стандартных ГП 3,7; 3,9; 4,1, тюнинговых ГП – 3,5; 4,3; 4,5; 4,7; 4,9 и 5,1. Самым важным параметром при расчете трансмиссии является общее передаточное число (КПП+ГП) на каждой передаче.

Хорошим примером неграмотного подхода к расчету трансмиссии является стандартная КПП переднеприводных ВАЗ. В результате несогласованности по оборотам на 1 и 2-й передаче, последняя испытывает сильные перегрузки при переключении, что выводит ее из строя раньше других. При установки рядов в автомобили 10-го семейства желательно применение 083 вторичного вала.

Передаточные числа и скоростные характеристики разных вариантов “скрещивания” рядов КПП и ГП можно посчтать здесь

Преимущества и недостатки

Минусами конструкции мотора 21124 являются:

с завода ДВС комплектуется помпой с полимерной крыльчаткой, имеющей небольшой ресурс;
снизился крутящий момент и мощность.

Поршень с выемкой

Достоинств у этих движков значительно больше:

не гнет клапана;
решена проблема периодической регулировки тепловых зазоров клапанов за счет гидрокомпенсаторов;
соблюден стандарт Евро-4;
возможен тюнинг собственными силами;
капремонт можно произвести в гараже, имея руководство по эксплуатации;
головка блока цилиндров взаимозаменяемая.

ГБЦ 21124

Ремень натягивается роликами, имеющими профиль с буртиками по краям, предотвращающими соскальзывание. Еще одной особенностью версии 21124 является выпускная система – катализатор, в котором каталитический нейтрализатор уже встроен в первичный глушитель.

Топливная рампа

Для каждой свечи установлена отдельная катушка, высоковольтных проводов здесь нет, что повышает надежность системы зажигания. Электронная система управления взята из предыдущей версии – Бош версии М7.9.7 либо Январь версии 7.2.

Характеристики ДВС 21124

Задача увеличить мощность перед конструкторами не стояла, гораздо важнее было повысить экологический стандарт, и избавиться от опасности повреждения клапанов поршнями, если разорвется ремень ГРМ, поэтому схема двигателя осталась неизменной:

16 клапанов;
два верхних распредвала по схеме DOHC;
ременная передача механизма газораспределения;
82 мм диаметр цилиндров.

Привод ГРМ

Блок цилиндров 21124

В результате конструктивных изменений технические характеристики мотора 21124 имеют следующий вид:

Изготовитель	АвтоВАЗ
Марка ДВС	21124
Годы производства	2004 – …
Объем	1599 см3 (1,6 л)
Мощность	65,5 кВт (89,1 л. с.)
Момент крутящий	131 Нм (на 3500 об/мин)
Вес	121 кг
Степень сжатия	10,3
Питание	инжектор
Тип мотора	рядный
Впрыск	распределенный с электронным управлением
Зажигание	модульного типа
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	объединен с ресивером, полимерный
Выпускной коллектор	катализатор
Распредвал	2 шт., метки на шкивах смещены на 2 градуса
Материал блока цилиндров	чугун
Диаметр цилиндра	82 мм
Поршни	оригинальные, глубина лунок 5,53 мм
Коленвал	от 11183
Ход поршня	75,6 мм
Горючее	АИ-92-98
Нормативы экологии	Евро-4
Расход топлива	трасса – 6,4 л/100 км смешанный цикл 7,5 л/100 км город – 8,9 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W-30 и 10W-30
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть, Mannol, Motul
Масло для 21116 по составу	синтетика, полусинтетика
Объем масла моторного	3,5 л
Температура рабочая	95°
Ресурс мотора	заявленный 150000 км реальный 250000 км
Регулировка клапанов	гидрокомпенсаторы
Система охлаждения	принудительная, антифриз
Количество ОЖ	7,8 л
Помпа	ТЗА
Свечи на 21124	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор между электродами свечи	1,1 мм
Ремень ГРМ	Dyco, ширина 22 мм, ресурс 40000 км пробега
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	номер по каталогу 90915-10001 замена 90915-10003, с обратным клапаном
Маховик	от 2110
Болты крепления маховика	коробка МТ – М10х1,25 мм, длина 26 мм, проточка 11 мм коробка АТ – М10х1,25 мм, длина 26 мм без проточки
Маслосъемные колпачки	код 90913-02090 впускные светлые код 90913-02088 выпускные темные
Компрессия	от 12 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	800 – 850 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 62 – 87 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Наличие нескольких ремонтных размеров гильз цилиндров и поршней способствует тому, что капитальный ремонт можно произвести несколько раз без замены блока цилиндров. То есть, в соответствии с принятой в двигателестроении терминологией мотор 21124 условно относится к «миллионникам», а в мануал заложено, не только описание параметров, но и пошаговый ремонт отдельных узлов.

Увеличение рабочего объема

Наиболее распространенным вариантом увеличения рабочего объема до 1600 куб. см является увеличение хода поршня до 74,8 мм (стандартный – 71 мм) путем замены коленчатого вала и поршней. Тут есть несколько вариантов

а) “Кованые” поршни распространенные размеры 82,0, 82,4, 82,5 84,0 мм различных классов. “Кованые” поршни бывают как обычной формы, так и Т-образные. Последние значительно легче по массе. б) Стандартные поршни, прошедшие специальную механическую доработку. в) Использование поршней 21213 с механической доработкой и заменой шатунов под “плавающий” поршневой палец.

Помимо самого распространенного коленчатого вала с ходом поршня 74,8 мм, существуют еще КВ с ходом поршня 75,6 (серийный от 1,6) 78, 79, 80 и даже 84 мм. При использовании этих коленчатых валов можно получить объемы от 1580 до 1862 куб. см, причем почти все конфигурации уместить можно и в блоке стандартной высоты. При этом, естественно, страдает “крутильность” двигателя из-за неоптимального R/S.

Сами коленчатые валы выпускаются в трех “весовых категориях” – легкие, средние и тяжелые, из разных заготовок – 2112, 11183 и пр.

В серийных автомобилях ВАЗ объемом 1,6 л. применяется коленвал 75,6, 1,5 л. – 71 мм.

Владельцы 16-кл. двигателей (для которых деньги не имеют значения, могут избежать этого геморроя и приобрести двигатель ВАЗ 21128 объемом 1,8 л. (100 л.с, 160 Нм) или объемом 2,0 литра и мощностью 118 л.с.

В двигателе 21128 масса кривошипно-шатунного механизма снижена на 190 гр., применен “высокий” блок (выше на 1,9 мм.), оригинальный коленчатый вал, шатуны длиной 129 мм., облегченные поршни. По заявлению изготовителей, данная модификация не загибает клапана при обрыве ремня ГРМ.

Для 8V на том же ОПП выпускается новый двигатель 21084 объемом 1,6 л. 21084 выпускается на ОПП только в карбюраторном варианте.

Технические характеристики	21203	21128	21084
Диаметр цилиндра, мм	82	82,5	82
Ход поршня, мм	94		74,8
Рабочий объем, см³	1980		1580
Степень сжатия	10,6		10
Номинальная мощность, кВт/об.мин	80/5400		60/5600
Номинальная крутящий момент Н*м при об/мин	182/3200	160/?	124/3600
Количество цилиндров	4	4	4
Привод клапанов	Гидротолкатели	Гидротолкатели
Сцепление/диаметр мм	21203/215
Длина шатуна, мм	—	129
Октановое число бензина	Аи 95	Аи 95	Аи 91
КПП	21203, 2123

Регламент техобслуживания

Обслуживать двигатель 21124 путем замены расходников необходимо в соответствии с регламентом изготовителя:

Объект техобслуживания	Время или пробег (что наступит раньше)
Ремень ГРМ	через 40000 км
Батарея АКБ	1 год/20000
Зазор в клапане	2 года/20000
Вентиляция картера	2 года/20000
Ремни, приводящие в действие навесное оборудование	2 года/20000
Топливопровод и крышка бака	2 года/40000
Масло моторное	1 год/10000
Фильтр масляный	1год/10000
Фильтр воздушный	1 – 2 года/40000
Фильтр топливный	4 года/40000
Фитинги и шланги обогрева/охлаждения	2 года/40000
Жидкость охлаждающая	2 года/40000
Датчик кислородный	100000
Свеча зажигания	1 – 2 года/20000
Коллектор выпускной	1 год

Максимально простое устройство ДВС позволяет производить ТО собственными силами без посещения СТО.

2,0 литра, инжектор

Вовсе не обязательно было выполнять сложный тюнинг двигателя, организовывать чип тюнинг с целью повышения мощности и характеристик мотора. Все потому, что АвтоВАЗ выпустил ограниченную серию модели ВАЗ 2110, под капотом которого стоял интересный, необычный двигатель.

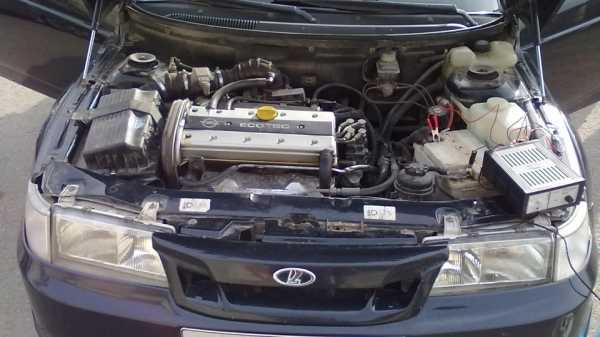

Под капотом лимитированной десятки стоял двигатель производства компании Opel. Его мощность составляет 150 лошадиных сил.

Движок от Opel

Помимо этого немецкого силового агрегата, велись разработки роторно-поршневого мотора.

Увы, оба двигателя по непонятным причинам так и не получили должной популярности. Хотя учитывая внешние данные «десятки», ее технические возможности, наличие 150 лошадок под капотом сегодня порадовало бы огромное количество молодых водителей, которые не могут позволить себе купить дорогой автомобиля.

Карбюраторные и инжекторные двигатели на 8 и 16 клапанов, разработанные и установленные на ВАЗ 2110, имеют свои преимущества, особенности, недостатки. Среди них можно выделить буквально пару, которые оказались действительно удачными.

Но при правильном обращении, должном уходе и качественном ремонте, любой из представленных моторов может служить долго и надежно.

Загрузка …

Pесурс у форсированных моторов

Износ двигателя зависит, прежде всего от степени форсировки, нагрузки, условий эксплуатации и качества ГСМ . Режимы максимальных нагрузок в повседневной жизни используются крайне редко и, как правило, непродолжительное время. Поэтому можно смело утверждать, что при “гражданском” тюнинге ресурс двигателя практически не меняется. И, даже наоборот, может измениться в сторону увеличения. Доводка двигателя это, в большинстве случаев – индивидуальная высококвалифицированная ручная работа, точная подгонка, развесовка, балансировка ДВС. Используется самый современный инструмент, постоянно накапливается опыт и изучаются технологии. Разумеется, качество работы в этом случае несопоставимы с конвейерной сборкой.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Тюнинг (форсирование) двигателей ВАЗ

При составлении материала использованы фотоматериалы с интернет – ресурсов Инжектор-ВАЗ, SVR Conversions, Team-RS, Двигатели-ВАЗ.ru, МотоПром , Картюнинг, ОКБ “Динамика” и многих других.

Некоторые материалы могут дублироваться с основным содержанием сайта. Это очень популярная статья. Она, с купюрами (но, в основном, без), украдена и размещена на добром десятке “тюнинговых” сайтов и в автомобильной прессе государства Украина. (Я даже несколько польщен тем, что у меня так много воруют – значит, есть что. В связи с этим я разрешаю свободную перепечатку без ссылки на первоисточник для всех представителей сексуальных меньшинств пассивного типа).

Вам судить о качестве “услуг” таких “тюнингаторов”, которые сами два слова не могут связать о том, что предлагают людям за немалые деньги. Люди, будьте бдительны!

Сколько же можно выжать лошадок из 8-кл. серийного двигателя 21083. Испытания на роликовом стенде автомобиля ВАЗ 2108 – 17.10.2002 проводимого при участии Uncle Sam.

ВАЗ 2108

Двигатель 1,6, распредвал и ГБЦ кроссовые
Спортивный ресивер, 52 мм ДЗ, фильтр нулевого сопротивления, свободный выпуск
Без расходомера, дополнительные коррекции по атмосферному давлению и темп. воздуха.
Датчик кислорода. ДПКВ – на маховике. Ограничитель оборотов – 8500
Стандартная КПП

Максимальная мощность 126лс при 7400об и скорости 206км/ч. Естественно без учета Сх, т.к. ветра на роликах нет :).

Дальше серийные форсунки просто отказались работать (кончился линейный диапазон).

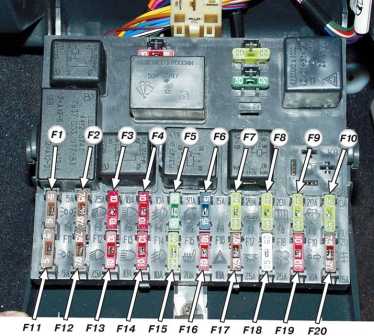

Предохранители авто — номер, ток и описание

F1   5   Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2   7,5   Ближний свет в левой фаре
F3   10   Дальний свет в левой фаре
F4   10   Правая передняя противотуманная фара
F5    30   Стеклоподъемники дверей
F6   15   Переносная лампа, прикуриватель
F7   20   Вентилятор радиатора, звуковой сигнал
F8   20   Обогрев заднего стекла
F9   20   Омыватель и очиститель лобового стекла
F10   20   Резервый
F11 5   Габарит с правой стороны
F12   7,5   Ближний свет в правой фаре
F13   10   Дальний свет в правой фаре
F14   10   Противотуманная фара, левая
F15   20   Обогрев сидений 21124
F16   10   Аварийный сигнал, поворотники
F17   7,5   Стоп сигнал, подсветка замка зажигания, освещение салона
F18   25   Прикуриватель, подсветка бардачка, отопитель салона
F19   10   Лампа заднего хода, контроль исправности стоп сигнала
F20   7,5   Задние противотуманные фары.

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

16 клапанные моторы на автомобилях марки ВАЗ

Первые модификации авто ВАЗ 2110 с инжектором и 16 клапанами появились еще в далеком 2002 году. За это время известны как минимум два основных типа двигателя на 16 клапанов, устанавливаемые в автомобилях семейства Lada-110:

ВАЗ-21120. Рабочий объем 1,5 Л, мощность 93 л. с, выпускаются с 2002 года (21103 и 21103М);
ВАЗ-21124. Рабочий объем 1,6 Л, мощность 90 л. с, выпускаются с 2004 года (21104 и 21104М).

Если сравнивать все устанавливаемые на автомобилях ВАЗ-2110(2112) двигатели, именно ДВС с 16 клапанами отличаются более высокими техническими характеристиками, а именно: максимальной скоростью (185 км/ч) и расходом топлива (не более 7,2 л. при смешанном цикле работы). Таким образом, волшебная цифра “16” действительно является предметом для гордости любого отечественного автомобилиста ВАЗ.

Стоит также отметить, что все вышеупомянутые двигатели на автомобилях моделей Lada-110 работают согласно системе впрыска топлива типа инжектор, а оптимальный уровень топливной смеси задает микроконтроллер. Также на автомобилях марки ВАЗ 2110 можно встретить 16 клапанный двигатель объемом 2 л. Он выпускался автоконцерном Opel специально для спортивной версии ВАЗ-21106 GTI, участвовавшей в свое время в миром гоночном соревновании шоссейно-кольцевых гонок для легковых авто.

ВАЗ 21106 GTI с мотором объемом 2 литра

Также стоит оговориться, что технологически двигатель типа 21124 более совершенен. Если вы являетесь владельцем стокового двигателя 21120 — порванный ремень ГРМ может оказаться для вас огромной проблемой и большими денежными затратами. Ниже по тексту мы расскажем, как с этим бороться и почему так получается.

Ремонт карбюратора ваз 2110 лада
