Ремонт карбюратора ваз 2101 от а до я

Какими двигателями оснащались первые ВАЗы

«Копейки» комплектовались двумя типами силовых агрегатов: 2101 и . Конструкция первого была позаимствована у итальянского Фиата-124. Но это была не копия, а настоящий усовершенствованный вариант, хотя модернизации был подвергнут распределительный вал. В отличие от Фиата, в котором он размещался в нижней части головки блока цилиндров, в ВАЗ 2101 вал получил верхнее расположение. Рабочий объем этого двигателя составлял 1,2 л. Он был способен развивать мощность, равную 64 л. с., чего на то время было предостаточно.

Конструкция двигателя «копейки» была позаимствована и Фиата

Двигатель ВАЗ 2101 отличался от предшественника объёмом, который у него увеличился до 1,3 л, и, соответственно, размером цилиндров. Это не привело к особому улучшению мощностных характеристик, однако, именно этот агрегат стал прототипом для последующих модификаций, а именно 2103 и 2105.

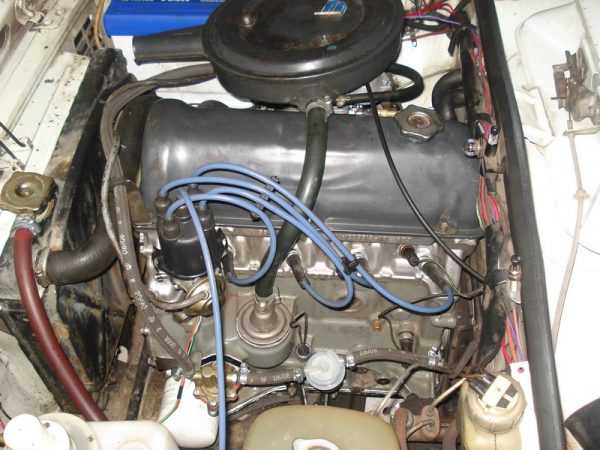

Двигателя ВАЗ 2101 имеет четыре цилиндра, расположенных в один ряд

Таблица: основные характеристики двигателей ВАЗ 2101 и ВАЗ 21011

Устройство карбюратора, диагностика, регулировка

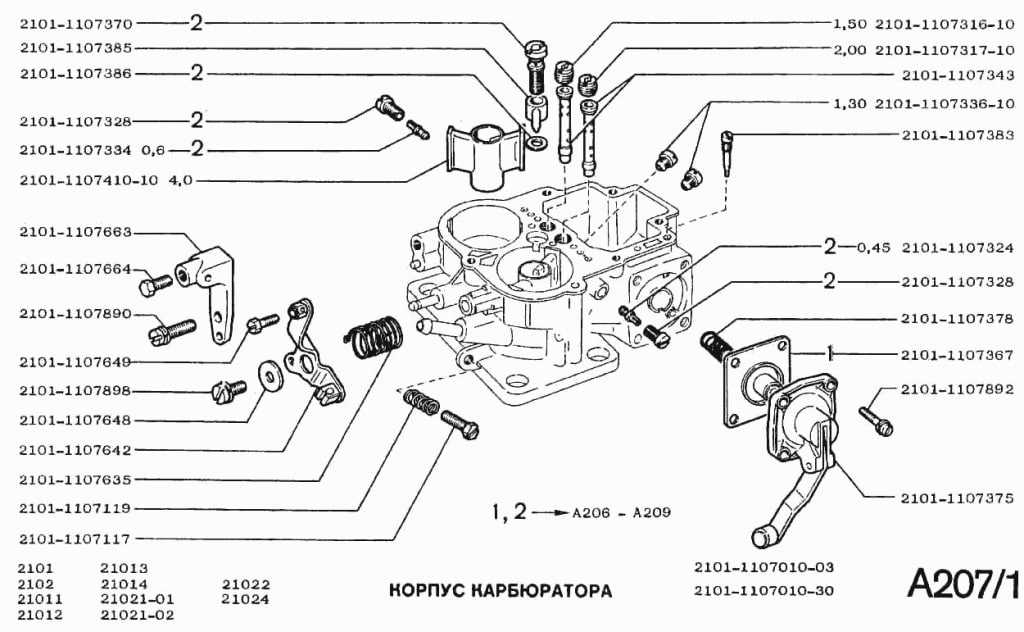

Схема корпуса карбюратора на ВАЗ 2101

принципиально мало отличается и состоит из следующих систем:

• Система поддержания и регулировки уровня топлива;
• Система пуска и прогрева двигателя;
• Система холостого хода;
• Ускорительного насоса;
• Главной дозирующей системы;
• Системы эконостата.

Система уровня топлива

За уровень топлива отвечает поплавок в поплавковой камере карбюратора. Как избыточный, так и недостаточный уровень топлива негативно скажется на работе мотора. Данная неполадка возникает в основном по причине не герметичности топливного клапана, что возникает довольно часто из-за плохого качества топлива с топливными фильтрами. Очистка клапана или его замена при отсутствии герметичности производится после визуального контроля, являясь довольно простой операцией.

Система пуска и холостого хода

Карбюратор на ВАЗ 2101 б/у

Система пуска и холостого хода являются наиболее ранимыми механизмами. Плохой пуск двигателя часто бывает вызван неполным закрытием воздушной заслонки. Устраняется оно путем очистки со смазкой ее привода. Кроме этого необходимо проверить, как она приоткрывается в момент пуска, что обеспечивает механизм пускового устройства.

Регулировка холостого хода осуществляется следующим образом. Сначала необходимо добиться нужных оборотов мотора винтом количества топливной смеси (для двигателей ВАЗ этот показатель составляет 850 об/мин). Затем винтом качества необходимо найти такое положение, при котором двигатель будет развивать наибольшие обороты. Если его обороты будут больше 850 об/мин, то винтом количества необходимо их снизить, а затем добиться максимальных оборотов с помощью винта качества. После того, как обороты будут выставлены и составят 850 об/мин, то необходимо заворачивать винт качества до момента, когда двигатель не начнет слегка трясти. Затем отвернуть винт качества обратно примерно на треть или четверть оборота, добившись наиболее устойчивой работы мотора на самой обедненной смеси.

Ускорительный насос

Еще одной распространенной проблемой является неисправность ускорительного насоса, что проявляется тупостью или рывками при разгоне. Проверяется дефект визуально. Нужно резко открыть дроссельную заслонку, проверив наличие и силу бензиновой струи, которая должна быть равномерной в течение 3-4 секунд. Если это не так, то необходимо проверить западание клапана или прочистить жиклер.

Пожалуй, это самые распространенные простые неисправности и методы их устранения. Если самостоятельно не удается их разрешить, то рекомендовано обратиться в профессиональный сервис.

Как отрегулировать карбюратор на ваз 2101

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

1. Гаечные ключи.
2. Ветошь.
3. Отвертки (крестовая, плоская).
4. Защитные перчатки.
5. Растворитель.
6. Зубочистки.
7. Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Какой мотор можно установить на «копейку» вместо штатного

Одним из основных видов автомобильного тюнинга является усовершенствование двигателя машины. Моторы ВАЗ 2101 — непаханое поле в этом смысле. Некоторые умельцы с целью увеличения мощности и тяговых характеристик устанавливают на них турбины, другие — меняют коленвал и растачивают цилиндры, а третьи — просто меняют двигатель на более мощный

Но здесь важно не перестараться, ведь кузов машины рассчитан на определённые нагрузки, превысив которые можно серьёзно навредить всему автомобилю

Среди популярных вариантов для замены стоит рассматривать лишь близкие по конструкции и показателям силовые агрегаты. На «копейку» без особых проблем можно установить бензиновый мотор объёмом 1,6 или 2,0 литра от того же Фиата-Аргента или Полонеза.

Мотор с Фиат-Аргента можно установить на любой классический ВАЗ без особых переделок

Можно попробовать и такой же двигатель от Рено-Логан или Митсубиши-Галант, если ставить их вместе с коробкой передач. Но самый лучший вариант — это силовой агрегат с последующих модификаций ВАЗов. Это могут быть ВАЗ 2106, 2107, 2112 и даже 2170. Двигатели с этих машин подойдут и по размеру, и по креплению к коробке скоростей.

Разновидности карбюраторов «Копейки»

Жиклёры для карбюраторов автомобилей ВАЗ 2101, ВАЗ 2103, ВАЗ 2106, ВАЗ 2107

За время выпуска ваз 2101 в его систему было установлено несколько модификаций карбюраторов. Они отличаются размером жиклеров, а также наличием или отсутствием вакуумного корректора. В ранних моделях Жигулей выполнялась установка карбюратора с системой зажигания без вакуумного корректора.

Самым распространенным карбюратором на автомобиле ваз 2101 является модель карбюратора ДААЗ 2101-1107010. Здесь уже применяется система вакуум-корректора. Регулировать все модификации карбюраторов можно по аналогичной схеме. Но устанавливать модель с вакуумным корректором вместо конструкции без него или наоборот нельзя. Так же часто используются карбюраторы известных марок ДААЗ/Weber, Озон, Solex из нестандартных карбюраторов хочется выделить Solex 21073 и Solex 21083.

Тарировочные данные для карбюраторов ДААЗ 2101-1107010-01, 2101-1107010-03, 2105-1107010-20, 2105-1107010 10:

Частые причины поломки карбюратора и их решение

Если в карбюраторе выйдет из строя один из элементов системы, заметить это можно не сразу. Сбои появляются постепенно. Часто нестабильность оборотов холостого хода объясняется вышедшим из строя электромагнитным клапаном. Не все карбюраторы имеют такое устройство.

Чтобы выполнить проверку электромагнитного клапана, потребуется отсоединить подключенный к нему провод. От аккумуляторной батареи к нему подводится плюсовой контакт. Исправная проводка проявляется небольшим щелчком.

Нужно проверить напряжение на проводе, который подключается к электромагнитному клапану. Если напряжения в линии нет, проводка вышла из строя. Потребуется полностью заменить сеть от замка зажигания до электроклапана.

Нестабильные обороты можно наблюдать и в том случае, когда электроды свечей зажигания покрыты большим слоем сажи. Мощность искры недостаточная. Она не может воспламенить топливную смесь. Плохое состояние свечей объясняется неправильной настройкой карбюратора. В этом случае он подает слишком большое количество горючего в камеру сгорания.

Причиной этой неисправности может быть прогоревший впускной клапан. Он отвечает за количество горючего, которое подается в камеру сгорания мотора. Чтобы убедиться в этом, нужно провести регулировку карбюратора. Если это не поможет, потребуется заменить впускной клапан.

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Выбор карбюратора для «классики»

Если вы любитель драйва и хотите больше, чем дает вам стандартная система, то для вас может подойти карбюратор ДААЗ 21053, выпускаемый по лицензии от французской компании Solex. Этот карбюратор является самым экономным и обеспечивающим самую лучшую динамику для классических двигателей, но в продаже найти его довольно сложно, не все продавцы знают о его существовании. В нем применена конструкция, которая коренным образом отличается от конструкций предыдущих моделей фирмы ДААЗ. Тут применена система обратной подачи топлива, есть выход, через который избыточный бензин возвращается в бак, это позволяет экономить около 500-700 грамм топлива на 100 километров пути.

В зависимости от модели может быть много вспомогающих электронных систем, таких как: система холостого хода, регулируемая электро-клапаном, система автоматического подсоса и другими. Но большинство их устанавливается на экспортных моделях, у нас в основном встречается только система холостого хода с электро-клапаном. Она кстати может предоставить вам много проблем, в данном карбюраторе очень маленькие каналы для топлива и воздуха, и они очень часто забиваются, если их не чистить во время, то первое что начинает работать плохо — система холостого хода. Этот карбюратор использует около 6-9 литров топлива при нормальной езде, при этом обеспечивает наилучшую динамику из всех представленных выше агрегатов, кроме Weber-ов. Если вы хотите получить максимум от двигателя, но при этом не утомлять себя лишними подробностями настроек карбюраторов то выбирайте смело его.

Что ж, я перечислил вам все стандартные карбюраторы, которые устанавливаются на классику без переделок, нужно только запомнить, что если вы покупаете карбюратор, то нужно его подобрать по объем двигателя вашего авто. Даже если вам в руки попал хороший карбюратор, но рассчитан на другую кубатуру, то с помощью мастера вы можете поменять жиклеры в нем и отрегулировать под свои нужды.

Но не думайте, что выбор установки карбюратора, заканчивается на этом списке

Если вы хотите получать еще больше от авто и имеете хорошего мастера карбюраторщика или сами можете их настраивать, то можете обратить свое внимание на еще два вида карбюраторов, Solex 21073 и Solex 21083:

1. первый предназначен для объема в 1.7 куб.сантиметров (для двигателя Нивы), он отличается от 21053 тем что у него больше каналы и больше жиклеры. После его установки вы получите еще больше динамики, но топлива будет расходоваться литров 9-12 на 100 км. Так что если хотите много динамики и при этом имеете деньги чтоб платить за лишний расход, можете выбрать его.
2. второй (21083) предназначен для автомобилей Ваз 2108-09, и на классические двигателя ставится только с переделками, потому что системы газораспределения у двигателей 01-07 и 08-09 отличаются. И если установить карбюратор как есть, то при оборотах около 4000 тысяч, скорость всасываемого воздуха может приблизиться к сверх звуковой, что недопустимо, двигатель дальше попросту больше разгоняться не будет. Если хотите, его устанавливать, вам придется рассверлить диффузоры 1 и 2 камеры до большего размера, и поставить немного большие жиклеры. Все эти переделки стоит делать, только если вы искренний ценитель классики, так как они довольно трудоемкие. Цена переделок — расход менее чем на 21053, увеличение динамики еще больше чем на 21073.

Можно говорить и еще больше, есть однокамерные и двухкамерные карбюраторы, импортных фирм, но они во первых дорогие, во вторых не всегда обеспечивают лучшую динамику и экономию чем перечисленные выше. Так что тут уж решать вам что выбирать и как ездить.

Источники

• http://vaz-russia.ru/remont/zamena-karbyuratora-na-vaz-2101-vaz-2107.html
• http://zarulemvaz.ru/vybor-karbyuratora-na-vaz-2101-2107/

Таблица: маркировка жиклёров карбюраторов для ВАЗ 2101

Несмотря на то, что автомобили с карбюраторными моторами сегодня не выпускаются, машин с такими силовыми агрегатами довольно много, в том числе и среди семейства «Жигулей». При правильном и своевременном обслуживании карбюратора узел будет работать длительное время без каких-либо нареканий. Если возникают неполадки, с ремонтом лучше не затягивать, поскольку правильная работа мотора нарушается, что приводит к увеличению расхода топлива и ухудшению динамики.

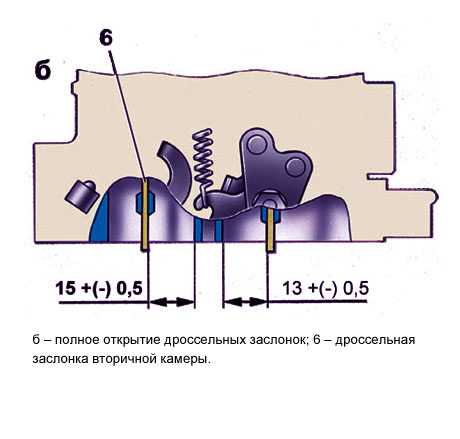

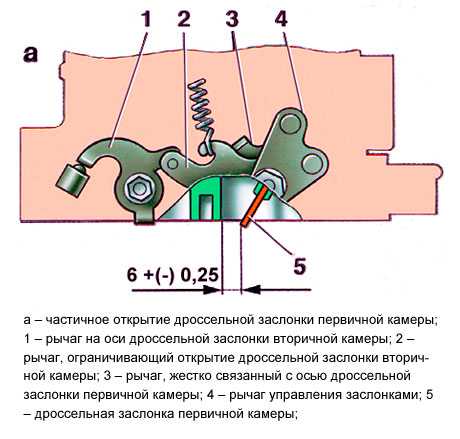

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.
