Замена гбц lada 11113 ока (ваз 11113 ока)

Ремонт ВАЗ 1111 (Ока) Замена прокладки головки блока цилиндров

1. Выньте оболочку тяги привода воздушной заслонки из кронштейна и отсоедините тягу от рычага, ослабив болты крепления (см. подраздел 10.10.6.).

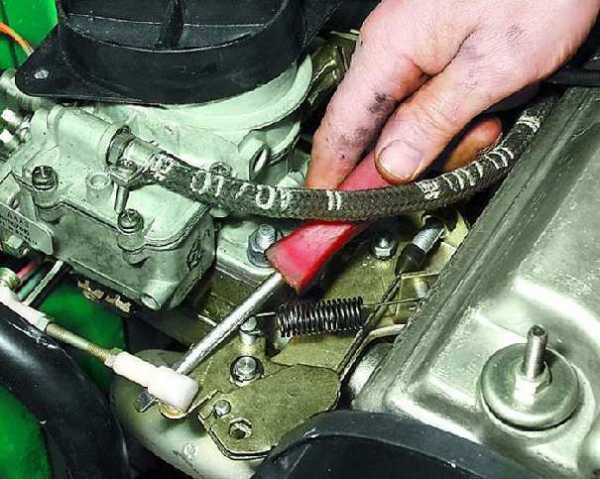

2. Отсоедините наконечник промежуточной тяги от промежуточного рычага привода дроссельной заслонки.

3. Отверните две гайки крепления кронштейна промежуточного рычага.

4

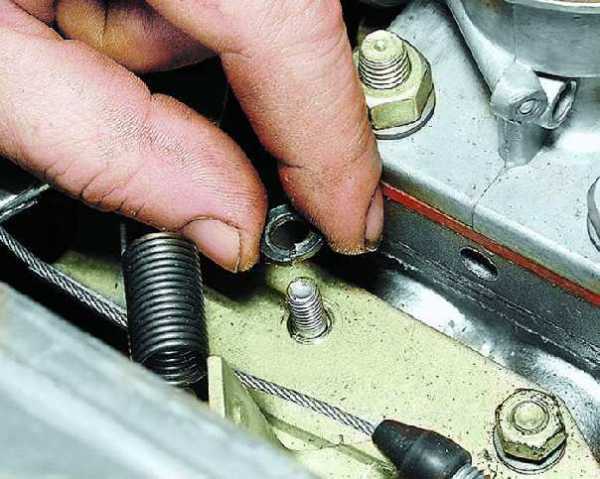

Обратите внимание: под гайками установлены пружинные шайбы

5. Снимите кронштейн со шпилек.

6. Отсоедините провода от клапана ЭПХХ.

7. Снимите шкив с распределительного вала (см. подраздел 10.4.2., операции 1–5).

8. Снимите крышку головки блока цилиндров (см. подраздел 10.2., операции 1–10).

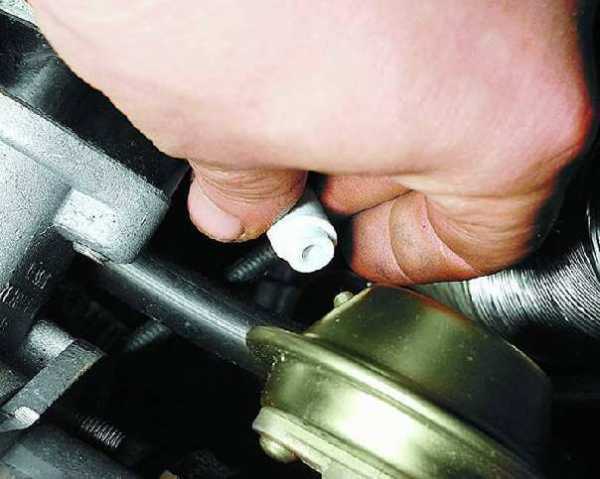

9. Отсоедините шланг от вакуумного регулятора датчика момента искрообразования.

10. Отверните три гайки крепления датчика момента искрообразования, снимите его со шпилек и отведите в сторону, не отсоединяя от него колодку с проводами.

11. Снимите топливный насос со шпилек корпуса привода вспомогательных агрегатов (см. подраздел 10.10.3.) и отведите его в сторону, не отсоединяя от него шлангов.

12. Отверните болт крепления корпуса привода вспомогательных агрегатов.

13

Обратите внимание: под головкой болта установлена пружинная шайба

14. Снимите корпус привода вспомогательных агрегатов со шпилек.

15. Проверьте и замените порванное или потерявшее эластичность уплотнительное кольцо, установленное в корпусе привода вспомогательных агрегатов.

16. Отверните гайку верхнего крепления задней крышки ремня привода распределительного вала.

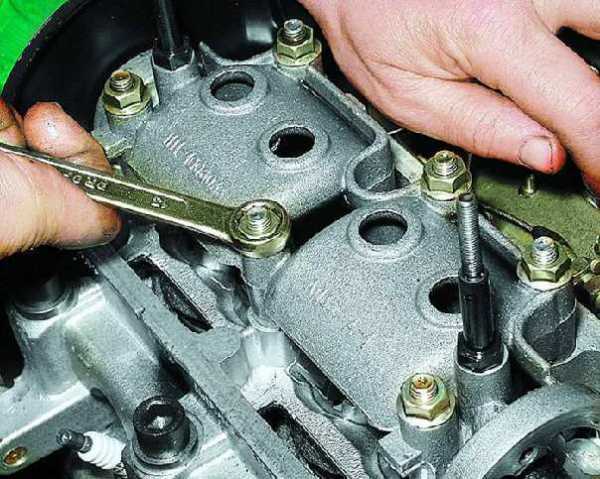

17. Отверните шесть гаек крепления корпуса подшипников распределительного вала.

18

Обратите внимание: гайки имеют зубчатые буртики

19. Снимите корпус подшипников распределительного вала.

20. Выньте распределительный вал и снимите с него сальник.

21. Ослабьте затяжку гайки крепления генератора к натяжной планке.

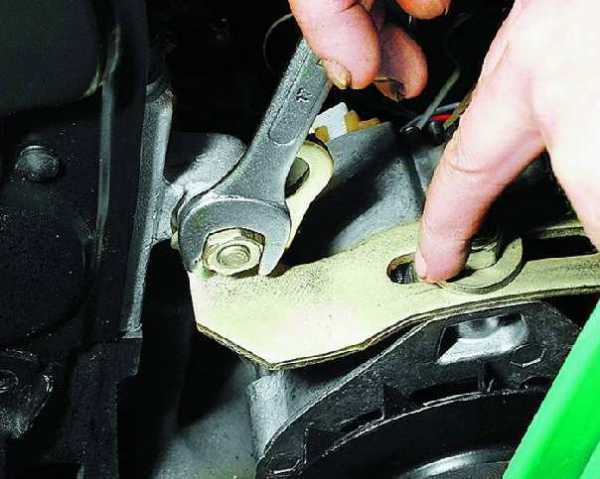

22. Отверните гайку крепления натяжной планки к блоку цилиндров и снимите плоскую шайбу, установленную под ней.

23. Снимите со шпильки рым.

24. Снимите со шпильки натяжную планку.

25. Снимите натяжной ролик и дистанционное кольцо (см. подраздел 10.3.1.).

26. Ослабьте затяжку хомутов и отсоедините три шланга от патрубка рубашки охлаждения.

27. Сдвиньте защитный колпачок и отсоедините провод от датчика указателя температуры охлаждающей жидкости.

28. Ослабьте затяжку хомутов и отсоедините от штуцеров впускной трубы вакуумный шланг 1 (к вакуумному усилителю) и шланг

2 подогрева впускной трубы.

29. Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса к карбюратору.

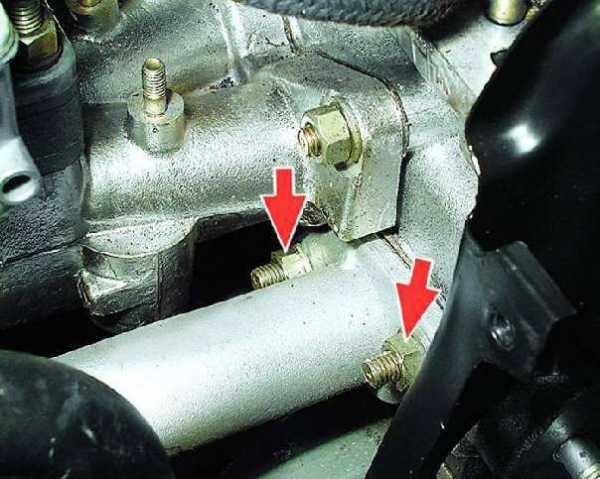

30. Отверните с левой стороны головки две гайки крепления приемной трубы глушителя.

31. Отверните с правой стороны головки две гайки крепления приемной трубы.

32. Отверните шесть болтов крепления головки блока цилиндров.

33. Выньте болты с шайбами.

34. Отожмите заднюю крышку ремня привода распределительного вала до выхода шпильки из ее отверстия.

35. Снимите головку с блока цилиндров, выведя шпильки из отверстий фланцев приемной трубы глушителя.

36. Снимите прокладку.

37. Очистите привалочные поверхности блока цилиндров и головки.

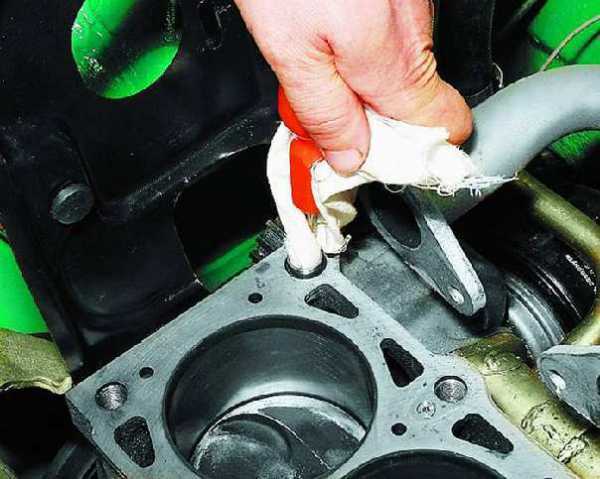

38. Удалите масло из резьбовых отверстий в блоке цилиндров под болты крепления головки.

39. Продуйте сжатым воздухом жиклер в масляном канале блока цилиндров.

40. Продуйте сжатым воздухом цилиндры блока.

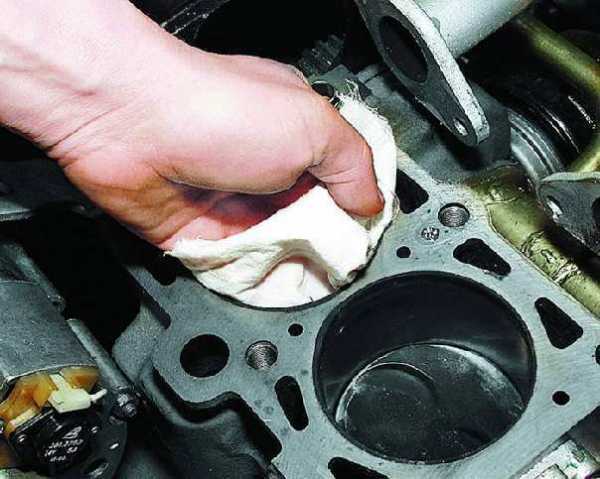

41. Тщательно вытрите чистой тряпкой зеркала цилиндров и привалочную поверхность блока цилиндров.

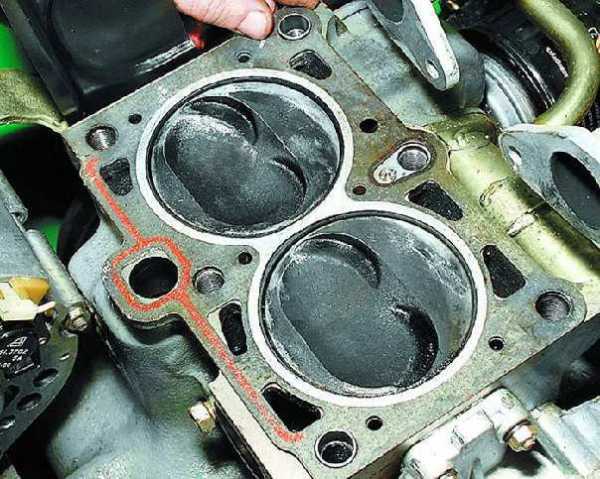

42. Установите на блок цилиндров новую прокладку. Она должна быть чистой и сухой.

43. Тщательно вытрите чистой тряпкой привалочную поверхность головки блока.

44. Установите головку на блок, надев на шпильки головки фланцы приемной трубы глушителя.

45. Измерьте длину болтов крепления головки блока цилиндров, так как они вытягиваются при многократном использовании. Замените болты, длина которых превышает 135,5 мм, на новые.

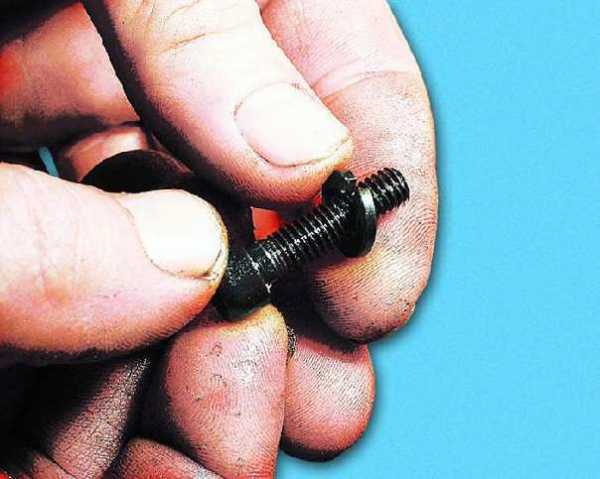

46. Смажьте болты крепления головки блока вместе с шайбами тонким слоем моторного масла.

47. Затяните болты крепления головки в указанной последовательности в четыре этапа:

1-й – моментом 20 Н/м (2 кгс/м)2-й – моментом 69,4–85,7 Н/м (7,1–8,7 кгс/м)3-й – доверните на 90°4-й – окончательно доверните на 90°

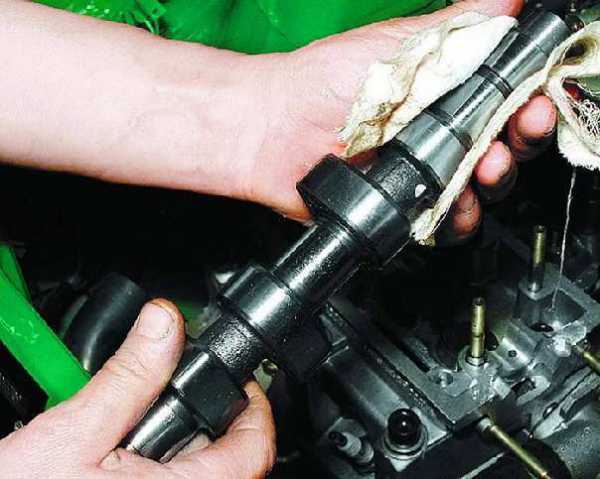

48. Тщательно вытрите чистой тряпкой распределительный вал.

49. Смажьте шейки и кулачки распределительного вала тонким слоем моторного масла.

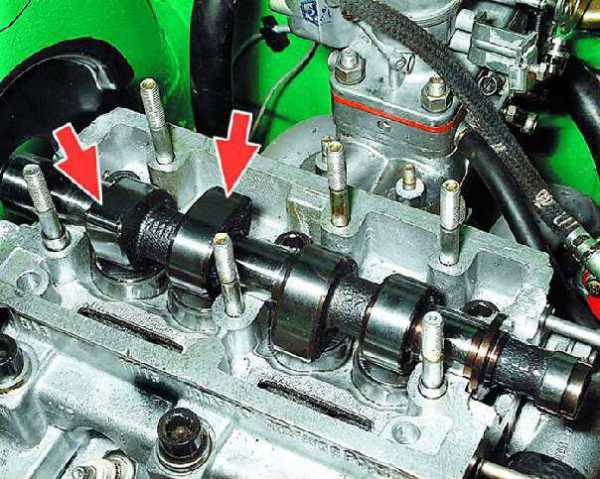

50. Установите распределительный вал в головку блока цилиндров так, чтобы кулачки привода клапанов первого цилиндра были направлены вверх от толкателей клапанов.

51. Нанесите герметик на поверхность головки блока в местах прилегания корпуса подшипников.

Особенности сборки головки блока цилиндров

После ремонта ГБЦ устанавливают на место (с обязательной заменой прокладки), и все собирается в обратном порядке. Есть при сборке некоторые нюансы (один из них, самый важный – порядок затяжки болтов ГБЦ). Если его не соблюсти – очень высока вероятность перекоса посадки головки. Из-за этого может произойти пробой прокладки. Еще один важный момент состоит в том, что затяжку крепежных болтов следует выполнять в несколько подходов. При этом обязательно использовать динамометрический ключ. Порядок затяжки:

1. Затягиваем в указанной последовательности все болты (усилие  20 Н/м).
2. Второй подход осуществляем с усилием 70-85 Н/м.
3. Третий подход – болты доворачиваем на 90°.
4. Последний, четвертый подход – еще раз доворачиваем болты на 90°.

Также в ходе сборки следует обратить внимание на состояние сальников распредвала. При необходимости их надо заменить
