Ремонт и замена дросселя на ваз (lada) гранта своими руками

Последовательность действий при самостоятельной замене датчиков РХХ и ДПДЗ

Помещаем машину на ровную платформу, обеспечиваем первоочередные меры безопасности при проведении ремонта.
Открываем капот, над мотором проложен воздуховод с ресивером. У Лада Гранта 8-ми и 16-ти клапанной он пластмассовый, в предыдущих моделях Лада он алюминиевый.

Воздухоотвод с ресивером

Отжимаем пластиковый фиксатор колодки с проводами.

Пластиковый фиксатор

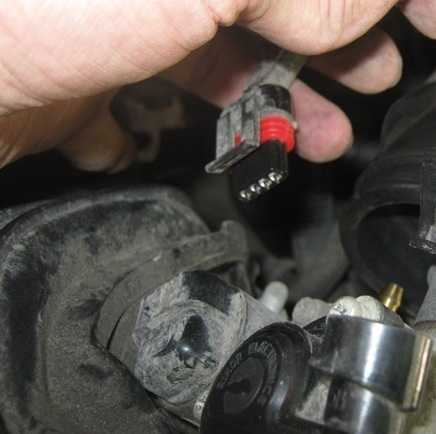

Отсоединяем контакты электронной педали газа.

Контакты электронной педали

Крестовой отверткой выкручиваем два винта, фиксирующих РХХ к корпусу дроссельной заслонки.
Извлекаем РХХ из полости дроссельного узла.

Извлекаем РХХ

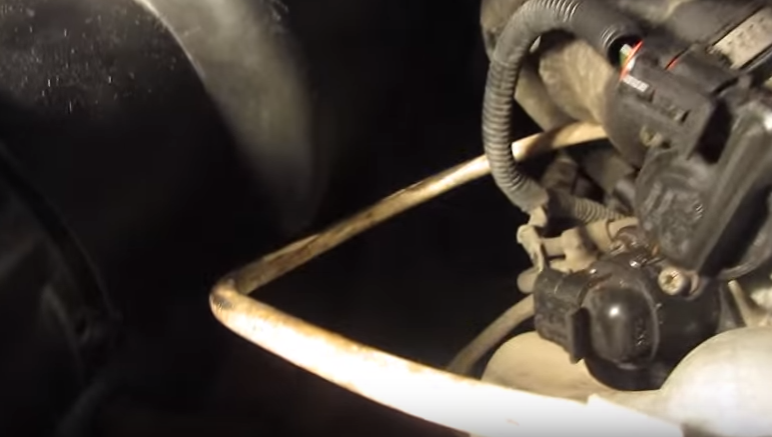

Далее приступаем к отвинчиванию ДПДЗ, он установлен несколькими сантиметрами ниже.

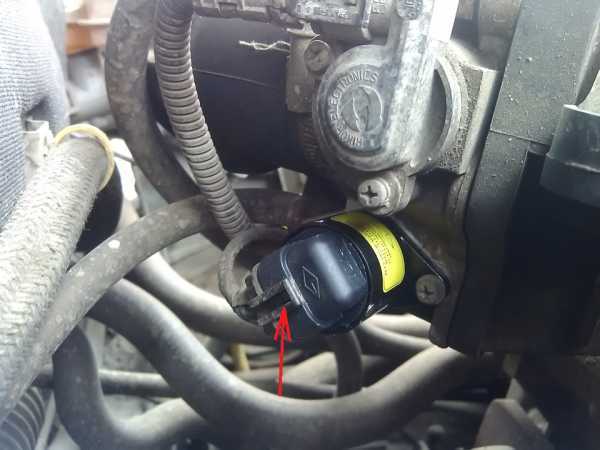

Отвинчиваем два винта, извлекаем ДПДЗ, отсоединяем колодку с проводами.

Извлекаем ДПДЗ

Проводим дефектовку посадочного места РХХ и ДПДЗ. Очищаем ветошью от наслоений ржавчины, задействуем аэрозоль WD–40 по мере необходимости.
Поочередно завинчиваем каждый из датчиков, подсоединяем колодки с проводами.
Запускаем мотор, проверяем обороты холостого хода.

Замена датчика холостого хода окончена.

Замена датчика холостого хода

Датчик концентрации кислорода (лямбда-зонд) Лада Гранта

Этот прибор предназначается для проведения оценки оставшегося несгоревшим топлива, а также оценивает количество кислорода, который содержится в выхлопах автомашины. Каталожный номер лямбда-зонда на Грантах – 21074-3850010-00.

Сигнал датчика концентрации кислорода на Лада Гранта используется системой управления для обеспечения в камере сгорания оптимальной пропорции между воздухом и бензином, на основании полученных от ДК сведений ЭБУ проводит коррекцию в составе смеси воздуха и бензина. Лямбда-зонд устанавливается в системе впуска Гранты, а точнее – в каталитическом нейтрализаторе.

https://youtube.com/watch?v=jDR9QzVC_g8

К основным признакам поломки описываемого элемента относят:

ощутимо возросший расход топлива;
плавающие обороты работающего вхолостую мотора;
проблемы при разгоне автомашины.

Чистка электронной дроссельной заслонки E-Gas Лада Гранта 16V — бортжурнал Лада Гранта 1.6 16V 2012 года на DRIVE2

Всем привет.Решил почистить электронную дроссельную заслонку E-Gas т.к. начались проблемы с оборотами двигателя, присутствовали провалы, иногда при запуске двигателя тахометр показывал 500 — 600 об/мин и двигатель работал не устойчиво, нажмешь на газ и выравнивалось до 800об/мин, иногда едешь нажимаешь на газ — машина тупит, дергается, а однажды после того как заглушил, двигатель не запускался, но после нескольких попыток запустился, к тому же за 40000км не разу не чистил дроссель, как выясняется это нужно делать периодически.Купил Hi-Gear Throttle Body Cleaner Очиститель впускного тракта. Некоторые используют очиститель карбюратора и нормально очищают. Сбросил минусовую клемму аккумулятора, открутил три гайки крепления дросселя, снял воздушный патрубок, вынул дроссель.

элекронный дросель BOSCH 0 280 750 526 E-Gas 16v 21126-1148010

отложения с одной стороны

отложения с другой стороны дросселя

Hi-Gear Throttle Body Cleaner Очиститель впускного тракта

Во время чистки дросселя, блок управления заслонкой я держал вверху, чтобы не залить через щель внутренности блока. После того как собрал все обратно, подключил минусовую клемму, включил зажигание, но сразу не крутим стартером, нужно выждать около минуты, а после уже запускать двигатель. После чистки, и все проблемы с оборотами ушли.Прокладку дросселя заменяем если она потеряла эластичность или деформировалась, но я одну ее не нашел, встретил только в комплекте с прокладками ресивера в одном из магазинов.Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль 2112-1008638/36150115 приобрел за 100р

Прокладка коллектора 2112 16кл (Пласт.впуск.колл.)эл.педаль

Прокладка с ребрами как снаружи так и внутри

Датчик положения педали газа Лада Гранта

Полностью электризованное управление мотором у Гранты подразумевает наличие электронной педали газа, благодаря которой владелец машины может обозначать желаемое ускорение или замедление ее хода посредством нажима на данную педаль, либо ослаблением силы нажима. Подобные системы известны под названием «Е-газ».

Такая система включает в себя рычаг, изготовленный из пластмассы, и два встроенных датчика. По своей конструктивной сути они являются потенциометрами, а передаваемая ими информация помогает ЭБУ отследить положение педали, с ее возможными изменениями, которые система контролирует при помощи сведений о смене уровня сопротивления на выводах приборов.

При износе проводящих электроток дорожек и подвижных контактов приборы начинают выдавать некорректные сведения. Их поломка повлечет за собой нестабильность в функционировании мотора и самопроизвольное изменение частоты, с которой вращается на холостом ходу коленчатый вал.

О поломке одного из элементов либо о неисправности его цепи будет сигнализировать загоревшийся Check Ingine. При истечении времени, которое дается ЭБУ на восстановление сигнала, система осуществит перевод работы мотора в резервный режим функционирования. Активизация такого режима приведет к медленному росту оборотов, который последует после резкого нажатия на педаль газа, что позволит сохранить способность автомашины к самостоятельному передвижению. Ее функционирование в данном режиме может спровоцировать резкое увеличение норм по расходу топлива, кроме того, часто меняются и иные показатели работы мотора.

При поломке сразу двух датчиков двигатель будет переведен в аварийный режим работы, во время которого он начнет функционировать лишь на оборотах, незначительно превышающих его обороты на холостом ходу. Это позволит сохранить минимальную способность авто к передвижению (поскольку его скорость будет достаточно медленной).

Чистка + смазка дроссельной заслонки — бортжурнал Лада Гранта Персей 1.6л. 8кл. 2015 года на DRIVE2

Вначале сей записи благодарю всех, кто пишет о своем опыте, особенно подробными фотоотчетами.Насмотрелся и решил пойти по проторенным стопам чистильщиков дроссельной заслонки.Пробега у меня уже 41 000 км.До 25 000 заливал 95 ТНК (2 раза 92 — не было выхода).После данного пробега уже исключительно 95 лукойл.Расход у меня на 95 лукойле 8.2-9.5л с кондеем. Город и большая пробка утром на работу/вечером с работы.…

Купил в Би-Би (по пути к родителям в деревню) очиститель дроссельной заслонки и полез в дебри двигателя.

*хотел в МЕТРО Liqui Moly за 319р купить, да жаба появилась и вывела из гипермаркета*1. Снимаем патрубки с дросселя и ДМРВ и убираем их в сторону2. Берем шестигранник (какой именно не знаю. у отца набор целый

3. Недолго вспоминаем всех родственников основателя компании Автоваз и … вуа-ля, он у вас в руках!

пыщ-пыщ-пыщ — нет половины балона (520мл полный).Экономно можно 100 мл отмыть.Далее тряпкой протираем место соприкосновения дросселя на входе в двигатель.Открутил крышку, прочел у ребят, что смазка отсутствует на шестернях. Так оно и было. Не врут парни)

Немного шруса и монтируем эту ерунду на место (фото не делал, уж простите)

Зачем это и что дает?1. Предположим 3500 об мин и 3 передача. отпускаете педаль газа и автомобиль у вас будто рвется назад. Данная процедура дает практически незаметное снижение скорости. В общем, как было с завода.2. Работа на хх без огрехов

3. Более плавная реакция на педаль газа *ее, кстати, вскрыть не решился — болты опломбированы*

Всем ровных дорог!

Цена вопроса: 142 ₽ Пробег: 41000 км

Датчик скорости

ДС предназначается для измерения скорости автомашины, с последующей передачей полученных данных на ЭБУ. Датчик скорости – это деталь небольшого размера, она находится в верхней части картера сцепления, у переднего колеса справа. Его неисправность обычно прямо связана с поломкой спидометра. Однако устанавливаемые на Гранты датчики отличает достаточно высокое качество и долговечность.

Кстати, первоначально на Грантах устанавливались три разновидности датчиков скорости: ВАЗ-2170 ПЕГАС, 2190 AVAR Russia и 21700-3843010-02.

Более подробно о датчике скорости на Грантах.

При неисправности ДС чаще всего перестает функционировать электроусилитель руля, одновременно с этим панель приборов начинает высвечивать ошибку Р-0501. Как правило, руль отказывает именно по причине того, что автомобиль определяет поломку датчика скорости, сам ДС при этом может показывать нулевую скорость.

При выходе датчика из строя отмечаются следующие симптомы поломки:

стрелка спидометра останавливается у нулевой отметки, нередко работа спидометра носит лишь периодический характер;
при функционировании мотора вхолостую отмечаются перебои;
показания спидометра расходятся с реальной скоростью передвижения;
нормы по расходу топлива возрастают;
ухудшается тяга.

Данные детали имеют собственную маркировку, их цена находится в пределах от 300 до 600 руб.

Чистка дроссельной заслонки. Лада-Гранта. — бортжурнал Лада Гранта Стандарт+ «Тазик» 2012 года на DRIVE2

К сожалению, почти на всех Грантах плавают обороты ХХ. Точную причину установить невозможно, кому-то помогает прошивка ЭБУ, кому-то — замена ВВ проводов и пр. Но так как ЭБУ я трогать не хочу, а остальное всё относительно новое — решил посмотреть, а как дела с дроссельной заслонкой обстоят? Вроде как пробег уже достаточный, чтобы залезть и почистить. Тем более, что в этом нет ничего сложного. Сказано — сделано. Судя по датчику, на ХХ у меня заслонка открыта на 3,6-3,9% (на прогретом моторе). Что в принципе — нормальный результат. У коллег с форума и под 7% было даже на меньшем пробеге (не знаю, что нужно делать с мотором, чтобы стало так).

Для начала, снимаем клемму с аккумулятора (на всякий случай).Затем ослабляем хомуты. Нижний патрубок я снимать не стал, просто отвернул вместе с трубой воздушного фильтра.

Затем внутренним шестигранником мы откручиваем 2 болта крепления дроссельного механизма сверху (их видно на фото), а потом — и 2 нижних. У них не самое удачное расположение, их можно отвернуть только на ощупь. Но особых проблем это не доставило.

Так как 2 нижних болта очень трудно достать даже пальцами, важно при откручивании не уронить их вниз, под мотор. Поэтому, лучше всего выкручивать нижний дальний последним, придерживая его инструментом в отверстии, снимать механизм вместе с ним

Теперь клемма. На удивление, разъединилась очень спокойно, как только я понял, куда нажимать.

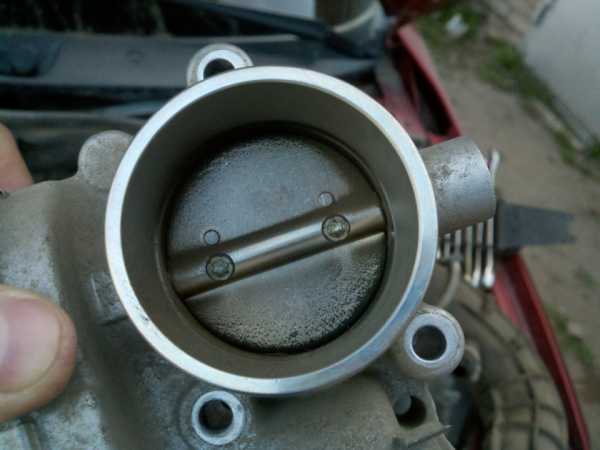

Вот так выглядела заслонка.

Со стороны фильтра почище.

Со стороны мотора похуже.

Но опять же, особого криминала я тут не увидел. Не думаю, что этот налёт сильно на что-то влияет. Есть мнение, что раз дроссель электронный, то ему всё равно, сколько там грязи. Он просто приоткрываться будет больше, компенсируя сузившийся проход.

А вот и уплотнительное колечко. Вполне в нормальном состоянии.

Прокладка в нормальном состоянии.

Судя по всему, ещё её смазывали маслом.

Чистил заслонку я очистителем карбюратора (самым дешёвым, что был). Чистилась она прекрасно, можно было прям так стирать даже. Саму заслонку я не двигал, всё вымывалось и так (она приоткрыта была). Протирал туалетной бумагой. На удивление, при промывке оказалось, что грязи там гораздо больше, чем на первый взгляд.

Вот так выглядит заслонка после чистки. Красота!)

Со стороны фильтра.

Со стороны мотора.

Теперь осталось собрать. Протираем место, ставим в паз прокладку (желательно купить новую, но у меня найти не получилось). Подключаем клемму обратно, убеждаемся, что защёлкнулся фиксатор.

Я закрутил сперва верхние болты (немного), чтобы проще было попадать нижними.

Закручиваем верхние болты.

Для удобства воспользовался удлинителем трещотки. Вставил шестигранник в болт и им уже попадал в нижние отверстия, так как пальцы туда не пролезают.

Так попасть нижними болтами гораздо проще.

После сборки, включил зажигание, выждал секунд 30 (чтобы заслонка откалибровалась). По датчику видно, что она сперва была в штатном положении, 4% — потом открылась до 11, потом снова закрылась. Машина завелась нормально. Сначала были те же самые 3,8%, но после того, как я уже покатался — она прикрылась до 2,1%.

Ощущения на ходу? Добавилось 20 л.с., рулевое управление стало более чётким а из капота показался значок Мерседеса. Может быть чуть-чуть педаль газа стала острее. А может быть, чуть-чуть ровнее стал мотор работать… Но всё это — минимально и практически незаметно. А учитывая то, что ребята с форума писали, что заслонка пачкается буквально за пару тысяч км — неизвестно, есть ли смысл в данной операции вообще.Про плавающие обороты ХХ сказать трудно, нужно покататься. Но маловероятно, что проблема полностью ушла. В лучшем случае — стало просто легче. Вот.

Цена вопроса: 87 ₽ Пробег: 41000 км

Датчик положения распределительного вала (датчик фаз) Лада Гранта

Данный элемент ответственен за формирование сигнала, отталкиваясь от которого, ЭБУ способно определять угловое положение распредвала в любой период времени. На восьмиклапанных моторах АвтоВАЗа эти приборы размещаются у головки блока цилиндров слева, на шестнадцатиклапанных – спереди и справа мотора.

При поломке датчика фаз на Гранте система переходит на функционирование в резервном режиме, что сказывается на устойчивости работы двигателя. Ремонт этого датчика невозможен, любая поломка потребует замены датчика новым.
