Исправление заводского просчета

Весьма нередки случаи, когда дроссельный узел уже с завода идет с тем, что как бы и браком не назовешь, но все же вполне можно отнести к конструкторским промашкам. По идее, в пространство за дроссель должен перетекать воздух, для чего специально проделан канал примерно в 2,5 мм.

А вся проблема в том, что этот канальчик уперли в стенку ресивера, таким образом, перекрыв возможность поступлению воздуха. Помочь в данном случае может небольшая доработка дроссельного узла.

Расточенный канале перетекания воздуха в дросселе

Для этого достаточно взять напильник, и в указанном месте с его помощью проточить небольшую канавку. Достаточно будет 2 – 3 мм. Но прежде чем это делать, необходимо произвести снятие дросселя.

На ВАЗ 2110 снятие дроссельного узла происходит в такой последовательности:

1. Разъемы датчика, регулирующего положение заслонки дросселя, трос ее привода и регулятора ХХ отсоединяем;
2. Производим частичное сливание охлаждающей жидкости;
3. Далее следует снятие воздушного шланга, находящегося на корпусе датчика массового расхода воздуха. Для чего нужно просто ослабить хомут;
4. Также ослабляем хомуты: где дроссельный патрубок крепится к воздушному шлангу; где к патрубку крышки головки цилиндров крепится шланг 2-го контура отвода картерных газов. Производим снятие соединенных шлангов — воздушного и 2-го контура вентиляции картера;
5. Ослабив хомут, снимаем со штуцера дроссельного узла шланг 1-го контура отвода картерных газов;
6. Ослабив хомуты, производим снятие шлангов, подводящих и отводящих ОЖ;
7. Понадобится ключ с головкой на 13, которым нужно отвернуть гайки, крепящие на ВАЗ 2110 дроссельный узел к ресиверу;
8. Теперь стало возможным снятие дроссельного узла со шпилек;
9. Осталось снять также уплотнительную прокладку и, если в вашем ВАЗ 2110 установлена система, улавливающая пары бензина, отсоединить шланг для продувки адсорбера.

Даже если целью снятия дросселя была его доработка, все равно не забывайте, что ему для стабильной работы нужна еще и периодичная чистка

Ничего сложного в этой процедуре, скажем прямо, нет, зато она поможет лучшей работе двигателя, что совсем немаловажно

Для проведения чистки понадобятся:

• короткая и длинная отвертки;
• зубная щетка (мягкая, или просто старая);
• ватные палочки;
• чистящее средство;
• резиновые или хлопчатые перчатки.

Чтобы чистка дала нужный результат, ее нужно проводить очень тщательно. Вначале можно пройтись по всем полостям зубной щеткой, заодно почистив и регулятор холостого хода (его нужно также снять). Дальнейшая, более деликатная, чистка производится ватными палочками

Уделите особое внимание области, где расположена заслонка дроссельного узла и месту для посадки регулятора ХХ

Учтите, что чистка вентканала картерных газов обычными средствами недоступна, но зато ее можно без труда осуществить с помощью ножного насоса, имеющегося в каждом багажнике. Диаметр штуцера аналогичный колесному, нужно только добавить чистящего средства, и несколько раз качнуть ногой.

Если у вас неполадки, указанные вначале, начались недавно, то их должна устранить чистка. Если же проблемы были изначально, не забудьте о доработке. Иногда же помогает только замена дроссельного узла.

Датчик дроссельной заслонки ВАЗ 2114: неисправности

Как вы понимаете, симптомы поломки могут проявиться в любой момент. И они очень схожи с теми, которые бывают при выходе из строя датчиков расхода воздуха, детонации, ХХ, и других. Вот основной перечень:

1. Обороты холостого хода нестабильные.
2. Если резко отпустить педаль газа, то мотор останавливается. Глохнет он и при переходе с одной скорости на другую.
3. Зачастую происходит дергание автомобиля при каком-то одном положении педали акселератора. Обычно это начальное положение.
4. Нет холостого хода.

При диагностике обязательно учитывайте и вариант выхода из строя датчика ХХ, ведь все эти симптомы проявляются и при его поломках. Чтобы убедиться в исправности ДПДЗ, вам нужно:

1. Мультиметр.
2. Два провода в изоляции. Длина не более 50 см.

Процедура проверки выглядит таким образом:

1. Найдите в подкапотном пространстве датчик положения дроссельной заслонки ВАЗ 2114.
2. Отсоедините колодку с проводами от ДПДЗ.
3. Плюсовой вывод вольтметра соединяете с выводом «А» на колодке.
4. Минусовой вывод к «—» аккумулятора или на кузов.
5. Включаете зажигание.
6. Контролируете показания прибора. При близком к нулю значении напряжения можно судить об исправности ДПДЗ и наличии поломки в электроцепи, ЭБУ. Если напряжение близко к 5 В, то датчик неисправен.
7. В случае выхода из строя датчика ремонтировать его нет смысла! Установите новый и забудьте о том, что это такое!

Теперь вы знаете, как проверить ДПДЗ на вашем автомобиле. Перейдем непосредственно к ремонту и замене.

3 Апгрейд дроссельной заслонки для ВАЗ 2112

У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера.

Стандартный механический регулятор на ВАЗ 2112 имеет диаметр 46 мм. Зачастую мастера автотюнинга производят замену заводского узла на более совершенный, с диаметром в 52, 54 или 56 мм. Каков же прирост мощности после такой процедуры разберем далее.

Полезность установки такого узла объясняется снижением скорости движения воздушного потока и как итог КПД впускной воздушной системы повышается. Идеальным вариантом будет установка на пару с фильтром нулевого сопротивления. Так как диаметр ресивера на ВАЗ 2112 составляет 53 мм, то сначала рекомендуют попробовать обновить регулятор до размера в 52 мм.

Установка не составит проблем, так как никаких доработок от автовладельца не потребуется. Возможно, понадобится подрезать прокладку, в случае если вы все же решили установить узел в 56 мм. Из положительных эффектов сразу можно отметить следующие:

• повышение скорости отклика педали акселератора,
• исчезновение проблем холостого хода,
• улучшение общей динамики движения на ВАЗ 2112.

Некоторые автолюбители говорят о повышении потребления топлива по показаниям бортового компьютера, хотя по факту такое не всегда наблюдается.

Кажется, что изменения в лучшую сторону возникают именно из-за того, что водитель произвел замену своего старого узла на новый в 52 мм и более. Но возможно, что старый был просто сильно загрязнен.

Зачастую простая промывка, о которой говорилось выше, дает тот же эффект, что и установка нового узла даже увеличенного диаметра.

Порядок снятия и установки ДПДЗ на ВАЗ 2114

Как обычно, сначала стоит представить подробный отчет в видео обзоре.

Видео по замене датчика положения дроссельной заслонки на ВАЗ 2114

Процесс показан вместе с инструкцией по замене РХХ, так как эти процедуры очень похожи.

И ниже в стандартной форме показан фото отчет проделанной работы.

Для начала необходимо отсоединить клемму «-» от аккумулятора, чтобы обесточить питание автомобиля. После этого на дроссельном узле необходимо найти наш датчик и отсоединить от него штекер, предварительно отжав пластиковый фиксатор:

Конечный результат показан на фото ниже.

После этого необходимо открутить два винта при помощи крестовой отвертки.

И теперь можно вынимать датчик, так как его больше ничего не держит. Делать это стоит аккуратно, слегка, возможно, провернув корпус ДПДЗ, чтобы он извлекся без проблем.

Перед установкой обязательно проверьте целостность поролоновой прокладки, а также маркировку при покупке нового датчика. Она должна быть такой же, как и на старой детали.

Установка проводится в обратной последовательности и не составит особых проблем.

Цена нового ДПДЗ на ВАЗ 2114 составляет порядка 350-500 рублей в зависимости от производителя данной запчасти.

Датчик положения дроссельной заслонки (ДПДЗ) ВАЗ входит в состав дроссельного узла двигателя. Поэтому, проверяя ДПДЗ, попутно проверьте РХХ (смотрите статью Как проверить РХХ (Датчик холостого хода)?, т.к. в определённых ситуациях они имеют схожие признаки неисправности. Признаки неисправности ДПДЗ и РХХ:

Стоит отметить, что данный датчик отсутствует на новых моделях samara-2 в связи с использованием электронной педали газа.

Чтобы проверить датчик положения дроссельной заслонки, нам понадобятся следующие инструменты: мультиметр (омметр, вольтметр), кусочки проводов.

Вывод: Если датчик неисправен, то есть два варианта решения проблемы:

Теперь непосредственно о том как почистить дроссельную заслонку ВАЗ 2110

1. Первым делом необходимо снять пластиковую (декоративную) крышку двигателя.

2. Затем нужно открутить пробку расширительного бачка, для того чтобы снизить давление в системе охлаждения. 3. Нужно ослабить хомуты (см. фото они обозначены стрелками)

4. Снимите шланг принудительной вентиляции воздушного патрубка. Произведите визуальный осмотр, если обнаружите следы масла в воздушном патрубке — вероятнее всего в дроссельном узле забит тонкий канал принудительной вентиляции. Если это так, то все картерные газы вместе с частицами масла идут через большую ветку вентиляции.

5. Возьмите отвертку и ослабьте два хомута, затем снимите шланги подогрева дроссельной заслонки, на некоторое время их можно заглушить чем-нибудь, например негодными свечами зажигания .

6. Снимите шланг системы вентиляции бензобака, для этого необходимо открутить хомут.

7. Осталось снять тросик и вывернуть две крепежные гайки дроссельного узла.

1. Возьмите подготовленный ранее очиститель и как следует отмойте дроссельную заслонку, включая все каналы узла

Уделите ОСОБОЕ внимание калиброванному каналу принудительной вентиляции картера, как правило, настолько закоксован, что для его прочистки приходится использовать иглу или стальную спицу

2. Открутите два болтика и снимите регулятор холостого хода (РХХ)

Как следует промойте его канал в корпусе дроссельного узла, обратите внимание на его состояние, срок службы РХХ примерно 100 тыс. км

Если вы во время проверки обнаружили, что шток регулятора холостого хода очень грязный, клинит, имеет большой люфт или выработку — рекомендую заменить его на новый.

3. Если прокладка в дроссельном узле имеет «человеческий» вид, менять ее нет необходимости, если же на ней имеются повреждения — произведите замену.

Для тех кто любит фото в стиле «до и после» специально сопоставил два изображения для пущей наглядности и демонстрации проделанной работы.

Сборка осуществляется в обратной последовательности. Вот собственно и вся чистка дроссельной заслонки, соберите все обратно и проверьте результат. Результат будет невероятным, могу сказать из личного опыта, что после того как я почистил дроссельную заслонку автомобиль словно подменили, изменилось все, работа двигателя, холостые обороты и звук настолько изменились, что мне казалось двигатель моего авто подменили, или я что-то «намудрил» в регулировках.

Во время движения откуда-то взялась небывалая приемистость и чувствительность, мотор стал быстрее набирать обороты и меньше «жрать» топлива. Холостые обороты стабилизировались, короче говоря результат просто ошеломляющий. Надеюсь, ваша чистка дроссельной заслонки также не прошла бесследно

Спасибо за внимание, берегите себя и свой автомобиль

Признаки неисправностей

Болезнь многих ВАЗ 2110 состоит в том, что до серьезного набора оборотов машина пребывает, как говорят автомобилисты, в «вялом» состоянии, она не тянет, а более-менее резвой становится только тогда, когда обороты дойдут примерно до отметки 3000.

Это очень часто связанно с неправильной работой дросселя. Причем главным виновником может быть завод-изготовитель, но об этом – чуть позже. А сейчас – о еще некоторых признаках неисправности:

• плавают обороты двигателя;
• нет четкого отклика машины при нажатии на педаль газа;
• при переключении передач, можно наблюдать рывки;
• наблюдается вибрация, когда машина работает на холостых оборотах;
• глохнет во время переключения скорости;
• плохо запускается двигатель, если машина уже прогрета, а затем заглушена.

https://youtube.com/watch?v=EgSbbNPbhzY

Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками — инструкция

Сегодня мы поговорим о дроссельном узле или так называемой дроссельной заслонке. которая устанавливается на автомобили ВАЗ-2110, 2111 и 2112 От состояния и работоспособности данного узла зависит правильная работа двигателя, а поскольку данный узел подвержен загрязнениям ввиду попадания частиц масла, картерных газов, пыли, то дроссельный узел нуждается в периодической чистке. Обычно рекомендуют производить чистку дроссельной заслонки не реже чем каждые 50 тысяч километров пробега, однако многие склоняются к мысли, что производить его чистку нужно по мере необходимости, иногда чаще, а может даже и реже указанного выше пробега.

Как понять что дроссельный узел нужно почистить? Да вы просто не сможете не обратить внимание на такого рода проблемы, как например проседание холостого хода до низких значений при резком отпускании педали газа, вплоть до того, что двигатель может заглохнуть, и если вы движетесь на передаче то вы почувствует характерную «встряску» от того, что двигатель повторно заведется как бы с толкача, так же будет затруднен пуск двигателя на холодную, когда он остывший, так же на старте двигатель может потраивать. Все это явные признаки загрязнения дроссельного узла и необходимо его прочистить, но не просто прочистить на автомобиле а демонтировать его, частично разобрать и прочистить с применением специальной химии типа карбклинера

Проблемы с холостым ходом возникают из за того, что загрязняется и сам байпасный канал регулятора холостого хода. Многие начинают думать что виноват датчик холостого хода, покупают новый, а проблема с холостым ходом не решается. Итак, мы расскажем вам с фотографиями, как грамотно провести процедуру чистки дроссельной заслонки своими руками с минимальной потерей времени и не обращаясь на СТО.

Все работы проводим на остывшем двигателе дабы не обжечься. Нам нужен накидной ключик «на 13» и разные отвертки, а так же жидкость для промывания ДЗ и Карбюраторов, продается на любом авторынке.

Сначала снимаем пластиковую крышку с двигателя, открутив гайки указанные стрелками на фото

Затем откручиваем пробку на расширительном бачке для сброса давления в системе охлаждения.

Потом ослабляем хомуты, мы обозначили их на фотографии красными стрелками.

Затем снимаем шланг воздушного патрубка

Обратите внимание нет ли там масла или масляного налета. Если есть – то велика вероятность того, что в дросселе засорен канал принудительной вентиляции

Затем отверткой откручиваем два хомута шлангов, которые обеспечивают подогрев ДЗ и заглушите их во избежание вытикания тосола.

Скидываем шланг вентиляции топливного бака, предварительно ослабив его хомут.

Снимаем тросик газа с ДЗ и откручиваем две гайки, которыми прикручена дроссельная заслонка.

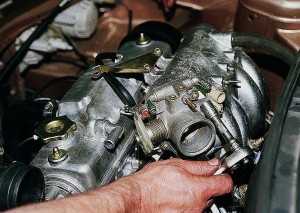

Снимаем дроссельный узел, приступаем к чистке. Я думаю не нужно никого убеждать что наш дроссельный узел нуждается в чистке

Берем наш карбклинер и тщательно отмываем с его помощью все загрязнения с дроссельного узла, все налеты, каналы и т.д.

Откручиваем регулятор холостого хода, его держат два болтика, промываем его канал в дросселе, заодно проверяем в каком состоянии находится сам РХХ.

На нем не должно быть чрезмерных люфтов или выработки. Все узкие каналы при невозможности продувки прочищаем тонкой проволочкой

Так же обратите внимание на прокладку дросселя. На ней не должно быть повреждений

После тщательной промывки собираем все в обратном порядке, тщательно затягиваем все хомуты на соединениях, и после этого заводим автомобиль. Уверен, что эффект от прочистки дроссельной заслонки вас приятно удивит. Вполне вероятно сокращение расхода бензина, мотор «прибавит» лошадок, а холостой ход станет стабильным как никогда
