Замена датчика положения дроссельной заслонки (Приора)
Процедура снятия и установки достаточно простая. Все что потребуется это отвертка.
Устройство для определения положения заслонки располагается непосредственно на дроссельном узле и крепится при помощи всего двух болтов.

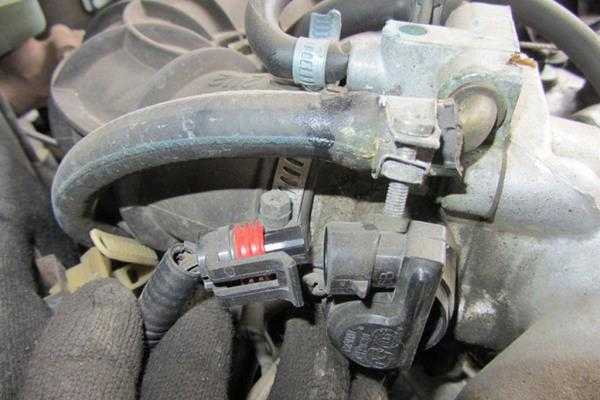

- Первое что нужно сделать — отсоединить контактные провода от корпуса изделия. Штекер удерживается на месте при помощи небольшой пластиковой защелки, которую при снятии необходимо отвести. Перед проведением работ, не забудьте обесточить бортовую сеть в автомобиле, предварительно отсоединив минусовую клемму аккумуляторной батареи.
- При помощи отвертки открутите два болта и выньте изделие из места его крепления.

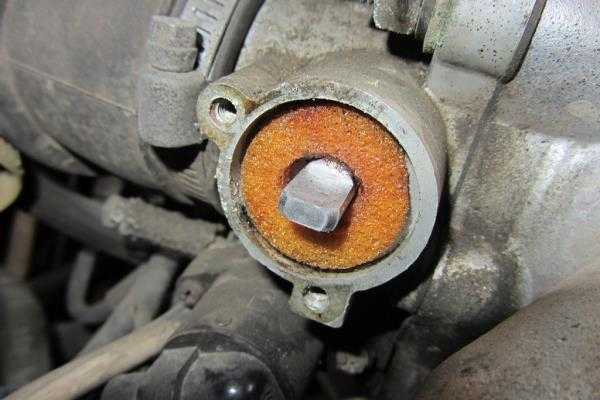

При обратной установке обратите внимание на специальное уплотнительное поролоновое кольцо. Убедитесь, что оно не имеет повреждений.
- На этом замена ДПДЗ для приоры закончена.

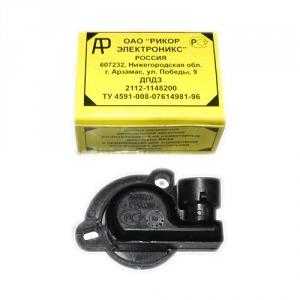

Если рассматривать вопрос цены датчика, то на рынке самое дешевое изделие отпускается по цене 300 рублей, а самое дорогое достигает суммы в более чем одну тысячу рублей.
Ремонт пневмопривода дроссельной заслонки
Поддев шилом снимаем стопорное кольцо тяги пневмопривода дроссельной заслонки второй камеры.
Крестообразной отверткой отвора¬чиваем два винта крепления корпуса пневмопривода,..
…снимаем его и прокладку. Проверку исправности диафрагмы пневмопривода и ее замену проводим по аналогии с пусковым устройством.

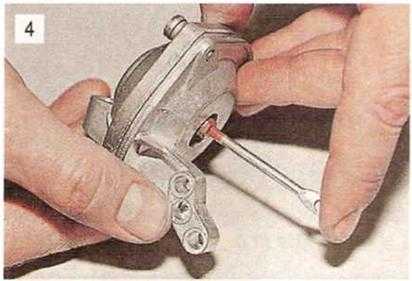

Надавив на шток диафрагмы, закрываем пальцем входное отверстие. У исправного пневмопривода шток вернется в исходное положение только после открытия входного отверстия.Не рекомендуем разбирать корпус пневмопривода без необходимости, так как придется опытным путем подбирать длину тяги. Если диафрагменный механизм пневмопривода второй заслонки разбирали — регулируем длину его тяги:
Ослабляем контрогайку на тяге…
…и регулируем ее длину, чтобы при полностью закрытой второй дроссельной заслонке отверстие тяги находилось напротив пальца промежуточного рычага. Надеваем шток на палец и фиксируем его стопорным кольцом.
Нажимая на шток, утапливаем его в корпус диафрагменного механизма. (При закрытой заслонке первой камеры, вторая — должна остаться закрытой).
Удерживая шток диафрагмы поджатым, открываем рычагом первую заслонку, при этом вторая должна автоматически открыться. Если заслонка открылась не полностью — укорачиваем тягу. По окончании регулировки затягиваем контргайку тяги. Неисправность пневмопривода часто вызвана нарушением герметичности каналов, по которому разряжение подается к диафрагме. В этом случае необходимо проверить нижнюю плоскость корпуса карбюратора (см. «Разборка и ремонт корпуса карбюратора»). В результате перетягивания гаек крепления карбюратора она может быть искривлена — нужно¬го разряжения при этом не создается и вторая заслонка не открывается или открывается не полностью с запаздыванием.
Источники
- http://ladaservice.info/lada-granta/elektrooborudovanie/elektronnaya-pedal-gaza-lada-granta/
- http://ladaservice.info/lada-priora/elektroborudovanie/dpdz-na-priore/
- http://www.semerkainfo.ru/node/147
Преимущества и недостатки электронного газа для Гранты
Система устроена так, что необходимость в наличии механических частей соединяющих сам акселератор и дроссельный узел отсутствует. Такой подход обеспечивает ряд преимуществ, таких как:
- сниженный расход топлива и уменьшение токсичности выхлопа;
- мгновенная реакция со стороны блока управления на манипуляции с акселератором;
- мягкий ход педали;
- плавное распределение оборотов двигателя.
Существуют и некоторые недостатки, с которыми сталкиваются автолюбители. К ним относятся:
- плавное нарастание оборотов двигателя при резком нажатии на педаль газа;
- низкая ремонтопригодность узла при выходе из строя его составных частей (замена агрегата в сборе);
- некоторые неудобства при модификациях двигателя.
ДПДЗ Приоры, признаки неисправности
На самом деле симптомы, свидетельствующие о возможных проблемах с датчиком, могут быть различными. Самые распространенные из них приведем ниже:
- плавающие обороты и неустойчивая работа двигателя;
- подергивания и рывки при ускорении;
- потеря мощности;
- произвольное повышение оборотов двигателя;
- нестабильный холостой ход;
- увеличение расхода топлива.
Если в процессе эксплуатации автомобиля вы наблюдаете один или несколько вышеуказанных признаков, то в первую очередь стоит уделить внимание именно ДПДЗ.
«Следует помнить! Датчик ремонту не подлежит, а просто меняется на новое, рабочее изделие»
Замена педали газа на Гранте
Процедура замены достаточна простая и не требует специальных технических средств. Для того чтобы произвести демонтаж узла потребуется: — Ключ на 10.
Последовательные шаги для замены педали газа лада гранта:
1. Первый шаг — снятие минусовой клеммы с аккумулятора. 2. Далее необходимо переместиться в водительскую часть салона автомобиля. 3. Над педалью газа найдите и разъедините контактную фишку, которая подключена к разъему датчика.
4. После чего, возьмите ключ на 10 и открутите три крепежные гайки. В условиях недостаточности внутреннего пространства, удобнее всего использовать торцевой ключ.
5. Извлеките педаль из специальных установочных шпилек. Обратная установка производится в зеркальной последовательности.
Регулировка чувствительности педали газа
«Обратите внимание! В управлении работой дроссельной заслонкой принимает участие не только педаль вместе с ее модулем, важную роль играет блок управления дроссельного узла. Поэтому данному изделию тоже следует уделить особое внимание в тех случаях, когда МПГ находится в заведомо исправном состоянии, а проблемы с оборотами двигателя остаются».. Современные автомобили управляются и контролируются бортовым компьютером
Не стала исключением и модельная линия «Лада Приора», центральным контролирующим устройством которой, служит ЭБУ (электронный блок управления). При управлении двигателем со стороны компьютера, последнему необходимо получать самую актуальную информацию от многочисленных датчиков расположенных в подкапотном пространстве и других местах автомобиля. Одним из таких важных элементов является датчик положения дроссельной заслонки или ДПДЗ Приоры.
Современные автомобили управляются и контролируются бортовым компьютером. Не стала исключением и модельная линия «Лада Приора», центральным контролирующим устройством которой, служит ЭБУ (электронный блок управления). При управлении двигателем со стороны компьютера, последнему необходимо получать самую актуальную информацию от многочисленных датчиков расположенных в подкапотном пространстве и других местах автомобиля. Одним из таких важных элементов является датчик положения дроссельной заслонки или ДПДЗ Приоры.
Важность этого элемента обусловлена его предназначением — вычислением положения заслонки на текущий момент времени.
Когда вы нажимаете на педаль газа (связанную с дроссельным узлом при помощи специального тросика), заслонка приоткрывается ровно на столько, на сколько вы приложили нажимное усилие. При этом от степени нажатия зависит и количество подаваемого в цилиндры топлива. Для того чтобы ЭБУ мог рассчитать количество бензина для подачи, он опрашивает ДПДЗ который и фиксирует требуемые данные.
Как проверить Е-газ
Если у вас имеются сомнения в работоспособности самого изделия, следует произвести демонтаж и проверку узла при помощи мультиметра.
Основные признаки неисправности:
- загорелся «Chek» на приборной панели (ошибка 0504 при диагностике);
- при нажатии на педаль газа пропала отзывчивость;
- диагностируются повышенные обороты двигателя при переключении скорости на коробке передач.
Если говорить о причинах неисправностей, то самыми распространенными из них являются:
- отказ одного или обоих датчиков МПГ;
- нарушение работы датчиков в результате окислений контактных дорожек, их загрязнения.
Как уже говорилось ранее, для того чтобы проверить Е-газ гранты, необходимо использовать мультиметр. Для осуществления диагностических замеров электрических цепей, модуль необходимо демонтировать, предварительно отсоединив от контактной фишки.
После чего, нужно переключить рабочее положение измерительного прибора в режим омметра. Смысл проверки состоит в том, что необходимо попеременно замерять состояние контактов и токопроводящих дорожек датчиков МПГ. Например: присоедините один щуп прибора к контакту No 2, а другой к 4 номеру. Удерживая оба щупа в присоединенном состоянии, медленно воздействуйте на педаль газа и наблюдайте за показаниями измерительного прибора. Нормальной реакцией принято считать плавное уменьшение электрического сопротивления при нажатии на акселератор. Скачковое, не стабильное уменьшение говорит о возможной неисправности датчика. Аналогичная последовательность действий предпринимается в отношении оставшихся контактов.
