Ремонт и замена датчика скорости на Лада 2123 самостоятельно с фото и видео

Замена неисправного датчика скорости в Шеве Нива

После выявления проблемы дальнейшие действия зависят от того, по какой причине появились проблемы в работе.

Возможны следующие варианты исправления текущей ситуации:

Демонтаж устройства, проверка с помощью мультиметра. Сигнальный экран тоже легко разбирается. При серьезных неисправностях проще заменить устройство, ремонт обойдется слишком дорого. Главное – заранее демонтировать торпедо для получения доступа ко внутренней панели автомобиля. Фиксирующую гайку с прибора тоже снимают полностью. После этого отсоединить сам датчик не составит труда.
Дополнительная проверка по контактам датчика. Загрязнение или окисление контактов остаются причинами, с которыми владельцы авто сталкиваются чаще всего.
Изучение цепи датчика на предмет сохранения целостности. Для этого берут мультиметр, прозванивают провода. Проблемы обычно связаны с коротким замыканием либо обрывом в контактах. Лучше всего поврежденные провода тоже лучше сразу менять, поскольку они могут работать в условиях повышенных температур, из-за чего соединение портится.

Схема подключения датчика скорости

Установка новых датчиков производится в обратной последовательности в сравнении со снятием старых. В большинстве случаев замена на устройство другой модели невозможна, хоть принцип работы и остается одинаковым

Поэтому важно купить аналогичный прибор в фирменном исполнении. Только в этом случае система гарантирует стабильную работу

Как определить неисправность

Сбой в высвечивании информации — это уже последняя стадия, в подобном случае устройство не подлежит ремонту. Но как определить, что узел подходит к крайней черте своей работоспособности? Возможные признаки неисправности:

Если автомобиль относится к разряду современных, высоко оснащенных, то о поломке датчика скажет код ошибки № 24, высвечивающийся на бортовом компьютере, либо загорается лампочка Check engine. В отношении с Калиной при поломке устройства также отказывается работать электроусилитель руля.

Чтобы устранить проблему, в таком случае нужно просто очистить контакты и покрыть любой специальной смазкой для электропроводки, которую можно приобрести в автомагазинах. Стоимость их невелика, так что такая профилактика по карману каждому автовладельцу.

Если датчик полностью отказал, то починить его нельзя, можно только заменить. Замена проводится быстро. Да и цена устройства невелика: начиная с пары сотен, в зависимости от марки производителя.

Замена датчика скорости lada 2123 (ваз 2123)

Мультиметр должен быть переведен в режим измерения минимальной мощности. На вал датчика одевается трубка, вращая которую должно наблюдаться увеличение напряжения. Если такое не наблюдается, то датчик считается неисправным.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика.

Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

При покупке устройства обратите внимание нива шевроле датчик скорости замена производителя, ведь большинство из них выпускается в КНР. Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля

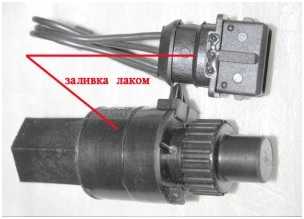

На фото изображен отечественный датчик с залитыми лаком контактами. Китайское производство считает данное действие лишним, что и обусловлено низким сроком службы изделия. Рассмотренная деталь на автомобиле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма.

Первым признаком выхода из строя изделия является недвижимость стрелки спидометра или ее колебательные движения. Это свидетельство того, что вскоре потребуется замена датчика скорости.

Расположение датчика скорости Шевроле Нива

Удачи в поисках неисправностей и их устранении! Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому нива шевроле датчик скорости замена вам уже знакомо что: Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ!

Находим датчик на задней крышке раздаточной коробки и при необходимости очищаем его от загрязнений. Отсоединяется клеммная колодка с питающими проводами.

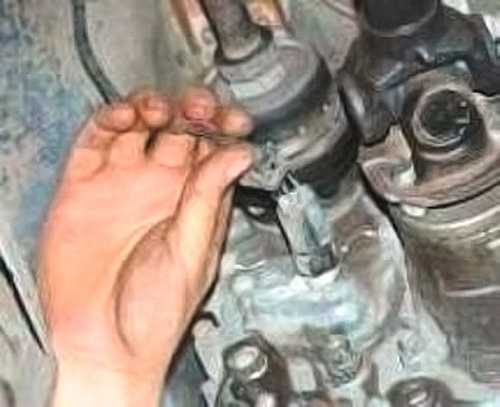

Для этого необходимо отжать пластиковый фиксатор, как показано на фото. Отсоединение клемм датчика Отсоединение разъема проводов от датчика 5. Гаечным ключом проводится вывинчивание устройства и его извлечение.

На фото ниже изображен процесс его извлечения.

Откручивание датчикаСнятие датчика скорости Важно! Если изделие не откручивается, то категорически запрещено его дергать. Необходимо смазать жидкостью WD резьбовое соединение и дождаться разъедания коррозии

Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию. После сборки проверяется его работоспособность. После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ

Необходимо смазать жидкостью WD резьбовое соединение и дождаться разъедания коррозии. Осуществляется замена датчика на новый. Его установка производится в последовательности обратной снятию. После сборки проверяется его работоспособность. После того как была произведена замена, необходимо провести процесс обнуления ошибки ЭБУ.

Снятие и замена датчика скорости на Chevrolet Niva

К сведению! При покупке устройства обратите внимание на производителя, ведь большинство из них выпускается в КНР. Качество таких материалов находится на низком уровне, а срок службы прямо пропорционален времени эксплуатации автомобиля

На фото изображен отечественный датчик с залитыми лаком контактами.

Нива шевроле датчик скорости замена производство считает данное действие лишним, что и обусловлено низким сроком службы изделия. Отличие датчиков от некачественных Рассмотренная деталь на автомобиле Нива Шевроле выполняет функцию, без которой невозможно контролировать скорость перемещения транспортного механизма.

Проверка и замена детали

При этом мультиметр должен быть наготове, чтобы сразу же измерить возникшее напряжение. У работоспособного датчика напряжение должно изменяться с 0.5-0.6 В до 9.9-10 В. Замена датчика скорости происходит следующим образом. Нам понадобится два ключа, на 10 и на 21. Теперь необходимо отключить аккумулятор от сети, а после и разъем датчика. Теперь можно приступить к демонтажу дефектного прибора.

Как подключить тахограф?

Эти приборы обязывают устанавливать в автомобилях дальнего следования — рейсовые автобусы, дальнобойные фуры, такси и так далее.

Но не запрещается снабжать таким прибором любой автомобиль по желанию его владельца.

Данный прибор измеряет скорость, а также физическое состояние водителя, режим отдыха и так далее.

Подключение тахографа производится в цепь между датчиком скорости и спидометром, благодаря чему данные с ДС попадает одновременно в два устройства.

При установке данного устройства необходимо соблюсти некоторые правила:

антенну прибора не рекомендуется размещать на поверхности, сделанные из металла;
провода рекомендуется разместить таким образом, чтобы они не подвергались воздействию, так как являются довольно хрупкими и могут быть испорчены даже солью, которой зимой посыпают дороги;
если при установке тахографа вдруг перестал функционировать спидометр, может возникнуть необходимость параллельного подсоединения его к ДС.

Как выявить неполадку датчика скорости

Наиболее часто встречающиеся причины отказа датчика скорости.

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик скорости – является прибором, использующим принцип Холла, т.е.явление возникновения поперечнойразности потенциаловпри помещении проводника с постоянным током вмагнитное поле. Датчикскорости выдает на выходе прямоугольные импульсы, период (промежуток времени между импульсами) которых и переводится в скорость и пробег.

Датчик скорости устанавливается в посадочное место на коробке передач, не требует дополнительной защиты, и в случае неисправности подлежит замене целиком.

Стоит отметить, что спидометр показывает верные данные при стандартной комплектации автомобиля ВАЗ, в частности, при размере шин рекомендуемом производителем.

Внешние проявления неисправностей датчика

— Неравномерный холостой ход, либо глохнет в режиме холостого хода;

— Плохо работает либо вообще не работает спидометр;

— Повышенный расход бензина;

— Падает тяга двигателя.

Частой неисправностью датчика скорости является износ движущейся части, и, как следствие, проскальзывание ее в посадочном гнезде коробки переключения передач. Такая неисправность выражается чаще всего в заниженных показаниях спидометра и одометра или периодическом останове этих приборов.

Не исключается отказ и электронной части датчика скорости, вследствие чего, спидометр, зачастую, отказывает полностью.

Диагностику датчика скорости следует начинать с замера питания (+12 В) на первом контакте колодки и «земли» на 3-м контакте. Второй контакт является сигнальным. Работу датчика можно проверить измерив сигнал на втором контакте при движении (или вывешивании ведущего колеса) осциллографом или вольтметром. Измерения стоит проводить при скорости не менее 5 км/ч. Частота сигнала при использовании вольтметра измеряется косвенно, фиксируя увеличение напряжения при нарастании оборотов двигателя. Если, при наличии питания выходной сигнал отсутствует, вывод датчик скорости неисправен.

Датчик скорости с поводом 2109-3843010-00 Вы можете приобрести у нас ! Датчик скорости 2111-3843010 Вы можете приобрести у нас ! Датчик скорости 2118-3843010-04 Вы можете приобрести у нас ! Датчик скорости 2170-3843010-02 Вы можете приобрести у нас !

Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости с поводом 2109-3843010-00 Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости 2111-3843010 Вам так же будет полезна информация : Как самостоятельно заменить датчик скорости 2118 / 2170

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Причины поломок

Если поломка появилась, косвенно ее можно определить по следующим признакам:

Если в машине предусмотрена система круиз-контроля, она перестает работать. Электронный блок принудительно отключает ее для обеспечения безопасности.
Принудительное отключение усилителя руля на машине.
Снижение мощности и других динамических характеристик у автомобиля. Это заметно по плохому разгону и сбоям в работе при увеличении нагрузок. Поломки заметны при буксировке грузов.
Снижение оборотов холостого хода либо «плавающие» показатели. Резкое снижение показателей происходит и в случае торможения. Иногда происходит принудительное отключение самого двигателя во время движения.
Увеличенный расход топлива по причине выбора не самого оптимального режима работы.
Активизация сигнальной лампы Check Engine.
Некоторые автомобили сталкиваются с принудительными ограничениями по максимальной скорости, либо имеющимся оборотам.
Принудительное отключение антиблокировочной системы.
Самопроизвольное переключение скоростей рывками. Такие действия производятся случайно, поскольку сам автомобиль не может установить оптимальные показатели для настоящего момента.
Отсутствие нормальной работы спидометра — полностью либо частично.

Перечисленные признаки часто характерны и для поломок в других узлах, которыми снабжен автомобиль. Рекомендуется использовать специальный сканер для комплексной диагностики всей схемы.

Сам по себе датчик выходит из строя редко, поскольку это надежное устройство. Но на его работу могут оказывать негативное влияние следующие факторы:

Датчик загрязнился изнутри. Такие проблемы особенно распространены у датчиков с разборными корпусами.
Попадание на прибор металлической стружки. Иногда эта причина появляется у устройств с опорой на постоянных магнитах.
Наводки от других приборов.
Проблемы, связанные с фиксацией. Схема должна учитывать цвет каждой отдельной детали.
Нарушена целостность проводки. Например, если она перегрелась, либо внутри появились какие-либо механические повреждения. Контакты полностью очищаются от следов коррозии в этом случае, потом для них применяют специальную защитную смазку.
Окисление контактов. Явление относят к естественным факторам, часто возникающим просто от времени.
Перегрев, возникающий во время непосредственной эксплуатации. Такое бывает, даже если распиновка изначально верная.

Как и любая деталь автомобиля датчик испытывает воздействие вибрации, подвержен загрязнению и окислению. Поэтому периодически возможен его выход из строя. Чтобы понять, в чем причина поломки и что делать в каждой конкретной ситуации следует исключить возникновение следующих проблем:

обрыв проводки
появление окиси на контактах
разрушение изоляции проводов
механические повреждения корпуса или его внутренних компонентов

Для этого можно произвести определенный комплекс мер для проверки состояния датчика. Обычно для проведения таких работ требуется наличие мультиметра. Датчик извлекается из посадочного места. К контактам подключается положительный щуп. Минусовой замыкается на «массу» автомобиля. Мультиметр должен быть переведен в режим измерения минимальной мощности.

Существует второй способ диагностики. Для этого не требуется демонтаж датчика. Автомобиль приподнимается при помощи домкрата, затем к датчику подключается мультиметр. Для появления необходимо вращать колесо, наблюдая за показаниями прибора. Если значение не изменяется, датчик является неисправным.

В Нива Шевроле стрелка спидометра приводится в движение не тросом и магнитным устройством, как в классических ВАЗах, а при помощи электроники. Сам по себе спидометр, как и остальные приборы на панели — не что иное, как вольтметры или амперметры с разными шкалами.

Это для информации, потому что в сам спидометр соваться бесполезно, он неремонтопригоден и в случае выхода из строя хоть одного элемента, приходится покупать всю панель приборов на плате.

Спидометр получает импульс от датчика скорости, а он установлен на корпусе раздаточной коробки. Эти импульсы также контролирует электронный блок управления двигателем и, получая их, делает свои выводы о режиме работы мотора.

Поскольку в электрической цепи спидометра Шевроле Нива элементов не так много, то причин нерабочего прибора всего несколько:

Механические повреждения самого спидометра.
Отсутствие контакта в любом из клеммных соединений.
Обрыв или замыкание провода.
Выход из строя датчика скорости.
Сбой в работе ЭБУ.

Основные функции и назначение датчика скорости

Спидометр монтируется в конструкцию практически каждого автомобиля. Но спидометр — это только общий дисплей, на котором выводят информацию. Основная функция по указанию скорости выполняется самим датчиком. При неисправном приборе дальнейшие передвижения сильно усложняются, если вообще возможны. Замена детали нужна как можно быстрее.

Главное назначение прибора – считывать информацию, связанную с перемещением по городу. Есть и другие, так называемые косвенные функции:

Регулировка скорости, чтобы избежать штрафов.
Упрощенное движение по дорожным разметкам и знакам.
Рациональный расход топлива. Он важен и для машин 2007 года выпуска.

Без этой детали управление автомобилем возможно, но значительно усложняется.

Принцип работы

На всех внедорожниках Нива Шевроле устанавливают так называемые электронные считыватели. Принцип работы основан на правилах, открытых еще Эвином Холлом, американским физиком.

Датчик считывает электромагнитные импульсы, которые испускает транспортное средство. Эти импульсы посылаются к контроллеру, чтобы он в дальнейшем считывал их. 6004 электронных импульса у датчика появляется за каждый пройденный автомобилем километр.

Частота передачи импульсов возрастает по мере того, как сам автомобиль движется быстрее. Интервалы между каждым импульсом измеряются отдельно самим прибором. На спидометр выводятся показания в виде, максимально понятном для пользователя.

Замена датчика положения коленвала lada 2123 (ваз 2123)

После публикации моей статьи на тему сальников для Нивы, посыпались просьбы написать то же самое в отношении подшипников и датчиков на двигатель 21214, который ставится на Нивы, Нивы-М, крокодилы и ШНивы. Начну потихоньку рассказывать о «беспроблемных» датчиках, то есть тех, которые ставишь и забываешь о них очень надолго.

Несколько общих слов. Почему вообще возник этот вопрос? Приведу как пример: такая фигня как датчик положения дроссельной заслонки (ДПДЗ). Так как электроника нашего инжектора взята полностью с переднеприводных собратьев, а их количество очень велико, то и делают на них запчасти очень большое количество фирм и фирмочек, а уж про братьев-китайцев вообще говорить не приходится. Некоторое время я даже копил в коробочке неисправные ДПДЗ разных производителей, после 7 сбился и все выкинул )) В то время как поставщиком завода являются всего два производителя.

Еще один пример, это датчик скорости. Когда он паленый, бывает что при проезде через лужу загорается «чек энжин» или просто движок начинает глохнуть при движении накатом и ничего не загорается. А когда вы дотягиваете до сервиса, как истрибитель времен войны, вдруг дефект пропадает. Это значит что внутрь корпуса попала водичка, а потом также вытекла. Так что все хорошо……до следующей лужи. Одним из самых основных датчиков, является датчик массового расхода воздуха (ДМРВ), поэтому ему посвящена отдельная подробная статья.

Датчик положения коленчатоко вала — ДПКВ

Задача этого датчика считывать обороты коленчатого вала двигателя и крутится ли он вообще. Пожалуй единственный из датчиков, который я рекомендую держать в аптечке машины (чтоб не потерялся) на запасе. Это единственный датчик без которого инжектор не заведется в принципе. Без остальных, движок будет чихать как больной, икать, пукать, мигать чек энжином…но тарахтеть. А значит плохо, но ехать. Без ДК не будет даже признаков жизни. Поэтому будем считать его, говоря медецинским языком — задающим сердечный ритм. Открою маленькую тайну, если вы куда нибудь уезжаете или оставляете машину в нехорошем месте, откройте капот и слегка отсоедените разъем ДК. Более эффективной противоугонки трудно придумать. Главное не забудьте об этом сами ))

Датчик положения дроссельной заслонки — ДПДЗ.

Функция этого датчика состоит в предоставлении информации для мозга данных о положении педали газа и степени открытия заслонки . ДПДЗ содержит в себе электромеханические части, то бишь потенциометр. А это значит что через некоторое время он изнашивается и датчик умирает. На просторах России существует около 10 фирм, производящих этот датчик

Но я хочу обратить внимание читателя, на так называемый бесконтактный (индуктивный) ДПДЗ. Делает его одна фирма, которая раньше была «почтовым ящиком»

Мой опыт показал, что датчик в их «бесконтактном» исполнении фактически вечен. На фото именно он и представлен.

Датчик скорости — ДС.

Мозг использует сигнал с датчика скорости для управления работой двигателя на холостом ходу. И поддержкой оборотов «подхвата» во время движения автомобиля накатом. Исполнительным механизмом данной цепи является регулятор холостого хода, который управляет подачей воздуха в обход дроссельной заслонки. Хватит теории, будем ближе к народу. В подделках по этому датчику, обгоняя оригинал на порядок — братья китайцы. 8 из 10 датчиков, которые я держал в руках в магазинах и на рынке китайского производства. Работают месяца три, после чего сообщают о своем уходе из жизни «чек энжином». В чем отличие оригинала от палева? На фото я стрелочками указал где провода входящие в разъем залиты лаком. А также лаком залит шов корпуса, который состоит из двух частей. Наследники Мао считают это излишеством, и именно поэтому датчик умирает после наступления первой Питерской слякоти.

Датчик фаз — ДФ

Он же датчик распредвала. Датчик фазы ВАЗ предназначен для определения углового положения распредвала. Основная функция — при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. А также добавлю от себя это «чудо природы» является головной болью и источником кучи ошибок, например знаменитых 0301, 0302….По моему скромному мнению это такая же гадость и мерзость как гидрокомпенсаторы старого образца. Но что выросло, то выросло. (Как избавиться навсегда от него, лямбды, датчика крена — будет написано в статье про чиптюнинг). Единственный нормальный производитель этого датчика «Автовазагрегат». На фото виден логотип.

Основные функции устройства.

Каждый автомобиль имеет в конструкции спидометр, который отображает скорость перемещения транспортного средства. Но спидометр – это только дисплей вывода полезной информации, основную функцию указания скорости движения выполняет датчик. В случае его неисправности, дальнейшая поездка становится мучением, особенно по городским магистралям, где необходимо соблюдать скорость перемещения.

Поэтому основной функцией устройства является считывание информации о перемещении автомобиля. К косвенным функциям устройства относятся:

возможность рационального расхода топлива;
регулирование движение по дорожным разметкам и знакам;
дает возможность регулирования скорости с целью избегания штрафов.

Для контроля над скоростью передвижения на приборной панели установлен специальный прибор – спидометр. Но он лишь отображает получаемую информацию, а за сбор данных отвечает датчик скорости. Если он выйдет из строя, то это создаст множество опасных ситуаций на дороге, поскольку становиться затруднительным контроль скоростного режима в городе и на трассе.

Но кроме этого, благодаря интегрированию в систему электронного блока управления датчик скорости позволяет выполнять следующие функции:

контроль расхода топлива
вывод информации на панель приборов
в автомобилях с автоматической коробкой передач входит в комплекс отвечающий за управление двигателем

Регулировка скорости, чтобы избежать штрафов.
Упрощенное движение по дорожным разметкам и знакам.
Рациональный расход топлива. Он важен и для машин 2007 года выпуска.

Без этой детали управление автомобилем возможно, но значительно усложняется.

Где находится датчик скорости в Ниве Шевроле и особенности конструкции

Коробка переключения скоростей – место монтажа датчика скорости в случае с Нивой Шевроле. Наведение электромагнитных импульсов внутри устройства обеспечивается вращением вала коробки передач.

Конструкция самого датчика образуется всего несколькими простыми элементами:

проводники;
внутренние компоненты;
корпус, на стальной или пластмассовой основе — подключение с его использованием самое безопасное.

Крепится непосредственно к валу, с участием коробки передач. Внутри расположен сердечник из ферромагнитов. Именно эта часть вращается, создавая импульсы, когда автомобиль движется. По проводнику импульсы переходят к контроллеру, расположенному на датчике.

Замена датчика скорости Лада «Гранта»

Перед тем, как менять датчик скорости, необходимо проверить что зажигание выключено. Также желательно отключить «массу» от аккумулятора — это полностью обезопасит от короткого замыкания. Датчик установлен на КПП в достаточно труднодоступном месте, поэтому для облегчения доступа следует снять воздуховод (патрубок), идущий от фильтра к дросселю. Порядок замены следующий:

отсоединить штекер, отогнув пластиковую защелку и потянув ДС на себя;
ключом на 10 выкрутить болт, крепящий датчик к КПП;
поддеть отверткой и извлечь датчик скорости;
установить новый ДС;
затянуть болт крепления;
подключить штекер;
установить на место воздуховод и подключить провод «массы» к аккумулятору.

Остается лишь проверить работоспособность датчика, сделав пробный выезд.

Приветствую всех своих читателей и подписчиков блога. Сегодня мы рассмотрим такую тему, как замена датчика скорости на автомобиле Лада Приора, а также — его местонахождение, так как именно этот вопрос интересует владельцев больше всего.

Необходимый инструмент:

Отвертка с плоским и крестообразным лезвием
Головка торцевая на 10 мм
Трещоточная рукоятка

Чтобы без проблем добраться до нужной нам детали, лучше всего открутить хомуты и снять толстый входной патрубок инжектора, который идет от воздушного фильтра до дроссельного узла.

Откручиваем стяжной болт с одной и второй стороны входного патрубка
Отворачиваем болтик тонкого шланга
Снимаем все в сборе

После этого можно увидеть наш датчик скорости, наглядное месторасположение которого показано на фото ниже:

Видео обзор по замене датчика скорости на автомобилях ВАЗ 2110-2112

Ниже в представленном видео показан сам процесс на реальном примере десятки. Запись была сделана конкретно для этой статьи, так что в ней вы должны увидеть весь порядок работы от начала и до конца.

В случае невозможности посмотреть обзор, ниже я выложу несколько фото, где также показан весь процесс выполнения подобного ремонта.

Итак, первым делом рукой необходимо добраться до штекера и нажав на металлический фиксатор (скобу):

Подтянуть за штекер вверх, после чего он отсоединится:

После чего рукой можно выворачивать датчик скорости, так как обычно он закручивается не сильно. Но если вдруг возникнут проблемы, то можно накинуть на грани ключ на 22 и все получится с легкостью.

После этого устанавливаем новую деталь на свое место, предварительно убедившись, что код детали соответствует тому, который был на старом датчике. Цена нового датчика скорости на ВАЗ 2110-2112 составляет порядка 350 рублей.
