Замена датчика коленвала lada 21121 (ваз 21121)

Где расположен датчик?

Для того, чтобы точно понять где расположен датчик коленчатого вала, необходимо знать, как он работает. Это устройство предназначено для считывания количества оборотов зубчиков шкива генератора, проходящие во время движения возле его сердечника, которые создают специальные импульсы, и затем при помощи этого датчика обрабатываются и переходят в ЭБУ (электронный блок управления – прим.).

Это необходимо для синхронизации фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камеры сгорания. Иными словами, основываясь на показаниях этого датчика блок управления двигателем определяет, в каком количестве и в какой цилиндр нужно подавать топливную смесь.

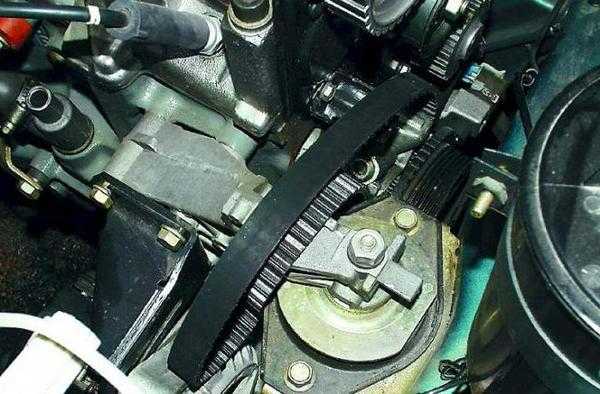

Вид сверху на датчик коленвала и шкивы привода.

Признаки неисправности датчика

Если датчик коленвала выйдет из строя полностью, то запустить двигатель не получится, однако существует ряд причин, по которым можно заранее установить его неисправность:

• Уменьшение мощности двигателя.
• Функционирование двигателя нестабильное.
• При нагрузках на двигатель возникает детонация.
• Запуск двигателя затруднён.

Проверка датчика коленвала

Для того, чтобы проверить на работоспособность датчик коленвала, необходимо лишь смерить сопротивление его обмоток. Данные на мультиметре должны находится в пределах 550-570 Ом, и если они являются таковыми, то дело может быть и в покрывшейся коррозией проводке.

Причины неисправности

К одному из них и относится датчик коленчатого вала, после выхода из строя которого перестанет функционировать вся система в целом. Разочаровываться в таком случае нет необходимости, потому, что провести его замену можно легко своими руками, а наша статья поможет в этом.

Не смотря на то, что это устройство и отличается высокой надёжностью, и его выход из строя не происходит регулярно, неисправность сразу даст о себе знать, так как двигатель просто-напросто не запустится. И так как этот датчик не обладает подвижными частями, и его неполадки никак не связаны с механическими повреждениями, то основной причиной выхода из строя датчика становится: налипшая грязь, повышенная влажность в подкапотном пространстве, вызвавшая коррозию соединений.

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке.

При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Меняем сальник

Ниже представлена пошаговый мануал по смене сальника распредвала для автомобиля ВАЗ 2110. Инструкция актуальна для 16- и 8-клапанных двигателей. Если вы зафиксировали новый стук, который доносится из распредвала, то, по всей видимости, нужно его разобрать. Вероятнее всего, стук пройдет после замены элемента. Саму деталь нужно приобретать в соответствии с характеристиками производителя.

Что касается самих характеристик, то компонент должен соответствовать размерам детали, устанавливаемой в данной модели авто. Если характеристики соблюдены не будут, возможно, в самый разгар ремонта вам придется идти в магазин за новым сальником.

Меняем своими руками

В первую очередь следует демонтировать ремень газораспределительного механизма ВАЗ 2110.

Затем вам потребуется гаечный ключ на «17». Возьмите инструмент и начните откручивать винт, крепящий зубчатый диск распределительного шкива. Вам нужно сделать так, чтобы шкив не проворачивался. Для этого потребуется пропустить через отверстие в нем головку на «10», которая должна быть одета на удлинитель. Зацепите гайку крепления задней крышки ремешка привода газораспределительного устройства.

После этого, при помощи отвертки, подденьте диск распределительного шкива и произведите его демонтаж. В этот момент будьте осторожны: шпонку зубчатого диска ни в коем случае потерять нельзя. Демонтируйте ее из места установки.

Теперь, используя ту же отвертку, подденьте сальник распредвала, который следует заменить и демонтируйте его.

Возьмите новый сальник и смажьте его кромку и место установки моторной жидкостью. Если вы не смажете маслом сам элемент, то стук может и не пройти. Для установки компонента вам понадобится небольшой кусочек трубы

Сальник нужно будет осторожно запрессовать. Для этого также понадобится молоток.

Всю последующую сборку проведите в обратном порядке

Не забудьте выставить правильно по меткам ремень газораспределительного механизма.

По окончанию ремонтных работ запустите двигатель и проверьте, не пропал ли стук. Если стука нет, значит все дело было в сальнике распредвала.

Собственно, на этом процедура замены и ликвидации стука распредвала завершена. Настоятельно не советуем вам проводить данные работы самостоятельно, если у вас недостаточно навыков. Неправильная затяжка ремня ГРМ и некорректное выставление этого элемента по меткам может впоследствии стать причиной обрыва ремешка. Если это произойдет во время движения, то клапана двигателя ВАЗ 2110 могут погнуться. Как вы понимаете, последующий ремонт влетит «в копеечку».

Как заменить датчик коленвала на ВАЗ 2110: пошаговая инструкция

Процедура установки датчика коленвала на ВАЗ 2110 не предоставляет особых трудностей – алгоритм обслуживания заключается в демонтаже старого и установке нового элемента. В связи с этим для замены элемента не требуется специализированного оборудования – весь процесс выполняется парой торцовых ключей на «10», также не лишним будет изоляционная лента и герметик.

Чтобы заменить электромагнитных датчик коленвала необходимо:

• В первую очередь отключить аккумуляторную батарею, чтобы предотвратить возможность короткого замыкания, а также снять дампы памяти с датчиков самого коленвала, распредвала и ЭБУ двигателя;
• Далее находим непосредственно сам датчик – деталь находится на крышке масляного насоса, рядом со шкивов электрогенератора;
• Затем отключаем все провода, ведущие к механизму, и аккуратно с помощью гаечных ключей демонтируем сам датчик;
• Посадочные места механизма желательно зачистить надфилем от следов коррозии, а само место крепления индикатора – от следов старого герметика;
• Далее проводим диагностику прибора, после чего при необходимости перебираем механизм или устанавливаем новый элемент;
• Во время установки нового датчика не лишним будет позаботиться об изоляции проводки и герметичности самого элемента.

При завершении всех процедур необходимо обратно подключить аккумуляторную батарею и завести двигатель автомобиля. В случае успешного зажигания силового агрегата, а также при ровном холостом ходе процедуру замены датчика коленвала можно считать успешной.
Не экономьте на качестве самого индикатора – приобретайте только оригинальный набор комплектующих. Установка более бюджетного аналога из Китая скорее навредит автомобилю – в данном случае экономия на запчастях неуместна.

Проверка

Проверка датчика осуществляется в два этапа: визуальная и
приборами.

Визуальная проверка подразумевает под собой осмотр датчика и его частей на видимые повреждения.

На датчике не должно быть:

• Трещин и сколов;

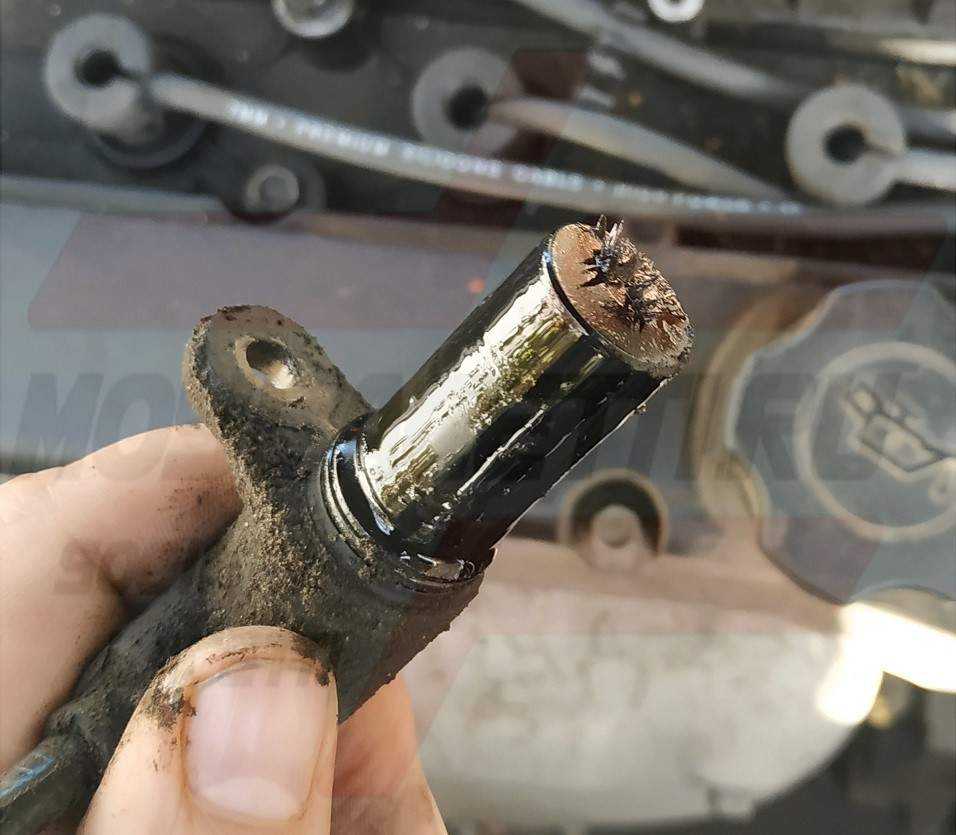

• Металлической стружки на чувствительном элементе;
• В разъем ДПКВ не должно быть влаги;
• Разъем должен четко фиксироваться на датчике;

Так же следует проверить шкив на его целостность и
соосность.

Проверяется:

• Целостность демпфера;
• Соосность шкива по отношению к датчику;
• Загрязнение зубьев шкива;

Проверка датчика приборами

Проверку ДПКВ можно осуществить с помощью приборов
подключаемых к ЭБУ. Следует отметить что данная проверка лишь покажет
неисправность датчика в случае его полного отказа, то есть тогда, когда
автомобиль перестанет запускаться.

Принцип действия датчика распредвала

Функционально датчик распредвала плотно связан с датчиком вращения коленвала. В датчике распредвала установлен постоянный магнит, который создаёт магнитное поле. Изменение напряжения происходит в полупроводнике.

При замыкании репером магнитного зазора происходит изменение магнитного поля. Репер (это металлический зуб, штырь), который расположен на задающем диске, прикрепленном к распредвалу или на зубчатом колесе распредвала.

Блок управления двигателя, получая сигналы от датчика распредвала, считывает положение поршня 1-го цилиндра в ВМТ, затем система управления обеспечивает последовательный впрыск топлива и зажигание смеси, в соответствие с порядком работы цилиндров двигателя.

Принцип действия датчика, автоматически даёт ответы на вопросы о том, где находится датчик распредвала, и за что отвечает датчик распредвала.

Что произойдёт, если датчик распредвала выходит из строя? Включается контрольная лампа и блок управления переводит ГРМ из режима фазированного впрыска в резервный режим. Это значит, что топливо подаётся на все цилиндры одновременно. Соответственно, расход топлива увеличивается. Выход только в замене неисправного датчика распредвала.

Что делает в машине ДПКВ?

Как видно из названия, датчик положения коленвала считывает и передает на бортовой компьютер информацию, о состоянии коленвала на данный конкретный момент. Система управления, после этого дает сигнал, о правильном распределении между цилиндрами топливной смеси.

ДПКВ в системе автомобиля

Именно поэтому, если есть связанные с этим прибором неисправности, то компьютер «замирает в недоумении», и не может подавать топливную смесь, поскольку не имеет информации о том, какова она должна быть, а также не может обеспечить синхронизации работы форсунок и системы зажигания.

Вот так маленькое устройство может заблокировать работу всего автомобиля. Поэтому при выходе из строя, может быть только одно решение – немедленная замена. Тем более, что ремонт невозможен, да и вообще, смысла не имеет, хотя бы по причине копеечной стоимости изделия.

Проявления неполадок

Самое первое и верное проявление неисправности ДПКВ – двигатель совершенно не подает «признаков жизни». Кроме того, о том, что, возможно, прибор еще не совсем вышел из строя, но уже дает перебои, можно судить, если:

• Двигатель неустойчиво работает на ХХ;
• Чувствуется снижение мощности автомобиля;
• Самопроизвольно увеличивается или уменьшается количество оборотов коленвала;
• При увеличении нагрузки явственно чувствуется детонация двигателя;
• Машина запускается с перебоями.

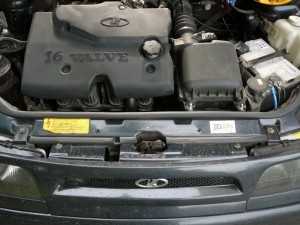

Двигатель ВАЗ 2110

Конечно, имея только эти признаки, можно предположить также другие неисправности, поэтому проверить нужно не только датчик, но и все, что имеет отношение к запуску двигателя – начиная от проводки и заканчивая топливным насосом.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления.

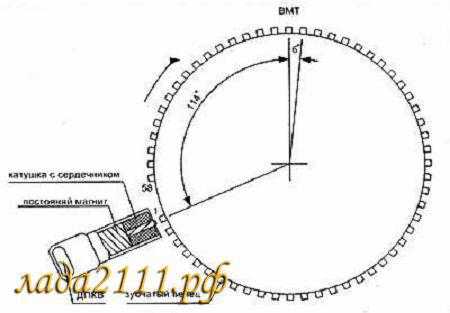

Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм.

Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания. Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель. Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость. На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива. Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Признаки поломки датчика положения коленчатого вала

Зачастую поломка ДПКВ заключается в их изношенности (при длительных поездках). Некорректная работа ДПКВ проявляется следующими признаками:

• слабая мощность работы двигателя;
• не работает двигатель, остановка работы двигателя при запуске – «глохнет»;
• холостой ход дает слабые обороты;
• самопроизвольное изменение частоты оборотов мотора.

Появление значка «Check-Engine» на панели управления (следует проверить двигатель), и ошибка бортового компьютера №0340 на 90% гарантируют причину неправильной работы двигателя по причине поломки датчика коленвала.

Для уточнения предполагаемой причины поломки, можно вычислить сопротивление датчика коленвала, а именно ее катушки (в норме – 550-700 Ом), с помощью мультиметра. В разделе сопротивления мультиметра, устанавливаем указатель на 2000 Ом, т.к. показатель нормы 550-700 находится в промежутке между 200-2 000 Ом. Если есть сомнения, что величина сопротивления может быть больше, можно установить указатель на максимальное значение (20М) и по одному разделу уменьшать показатели, пока мультиметр не покажет малейшие изменения в сопротивлении датчика, не включая ноль.

Замена датчика коленвала Лада Гранта

Открываем капот автомобиля, отсоединяем минусовую клемму аккумуляторной батареи.
Для того чтобы быстро найти датчик, ориентируйтесь по точке установки масляного фильтра который располагается в левой части двигателя (точнее на задней, левой стороне). ДПКВ установлен немного ниже фильтра.

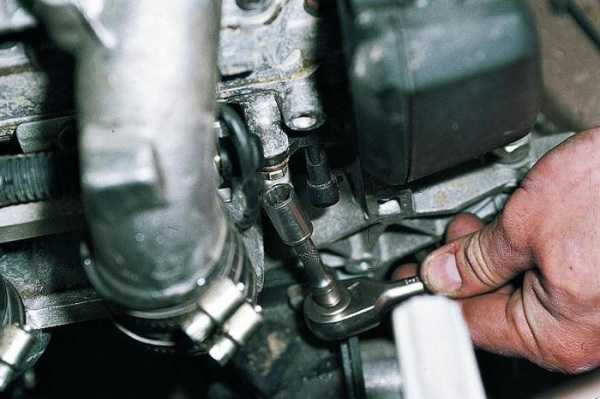

Для быстрого проведения демонтажа понадобится ключ на 10.
Первым делом найдите контактную фишку, которая подключена непосредственно в разъем самого датчика. Для того чтобы снять штекер, необходимо при помощи пальцев отогнуть специальный пластиковый фиксатор и удерживая его в таком положении, потянуть фишку в обратную сторону от места ее соединения с разъемом детали.

Остается только демонтировать датчик положения коленвала для гранты. Для этого при помощи имеющегося у вас ключа, необходимо открутить крепежный болт на 10. Для более комфортной работы удобнее всего использовать головку необходимого размера, трещотку и небольшой удлинитель. Если вы не имеете удобного инструмента для проведения работ, снятие и установку делали можно выполнять из-под днища автомобиля (предварительно сняв защиту, если таковая у вас установлена). Открутите и извлеките крепежный болт.

Теперь самое время аккуратно вытащить сам датчик. Чтобы это сделать, ухватитесь за корпус изделия. Приложите необходимое усилие и начните медленно тянуть корпус в направлении от места его крепления. После чего, изделие выйдет без затруднений.
Если по каким либо причинам вам потребуется установить старый датчик обратно, обязательно очистите его стержень от следов загрязнений. Общий процесс обратного монтажа аналогичен описанным выше шагам демонтажа, только в обратной последовательности

Обратите внимание, что крепежную гайку сильно закручивать не требуется. При закручивании применяйте среднее усилие.

Как вы могли убедиться вопрос о том, как поменять датчик коленвала для Лады Гранты не вызывает особой сложности и требует от автолюбителя минимальных действий, усилий.

Меняем датчик

Если вы поняли, что устройство положения распредвала вышло из строя на 8- или 16 клапанном двигателе ВАЗ 2110, то вам не остается ничего другого, кроме как заменить его. В любом случае, запуск мотора будет невозможным.

Как выполнить замену своими силами?

Чтобы произвести замену датчика положения распредвала на ВАЗ 2110 с 8 или 16 клапанным мотором, нужно узнать, где он находится. Откройте капот своего ВАЗ. Данная деталь расположена справа от горловины для залива моторной жидкости.

1. Изначально следует отключить жгут с проводами питания. Для этого необходимо отвести в сторону пластмассовый фиксатор и потянуть за штекер.
2. Затем, используя трещотку и головку, следует открутить винт, при помощи которого крепится датчик положения распределительного шкива.
3. Демонтируйте его из места установки.
4. Сверьте цифры маркировки перед непосредственным монтажом датчика. Они должны совпадать на демонтированном устройстве и на том, которые вы собираетесь установить.
5. Установите новый датчик положения распредвала, произведя сборку в обратном порядке.

На этом процесс замены датчика положения распредвала можно считать оконченной.

Замена датчика фаз распредвала

Проверка

Я думаю, вы согласитесь с тем, что замена датчика распредвала на ваз 2110, 2112, на ваз 2115 должна начинаться с его проверки, которую вполне можно сделать своими руками. Для этого вооружаемся мультиметром, включаем его в режим вольтметра и при включенном зажигании измеряем входное напряжение, которое должно быть не менее двенадцати вольт. На 8-ми клапанных двигателях серии 2112(-4) и 21114 колодка проводов просто отсоединяется от датчика…

…на 16-ти клапанном «минус» мультиметра крепится на «массу» автомобиля.

Если напряжение менее этого значения или вовсе отсутствует, это говорит о том, что аккумуляторная батарея разряжена, неисправен электронный блок управления или произошел обрыв в цепи питания.

Замена датчика фаз на двигателях серии 2112 и 21124

На данных двигателях датчик расположен на торце, в задней крышке ремня привода газораспределительного механизма. Замена датчика распредвала на ваз 2110, ваз 2112 не представляет собой ни чего сложного: ключом на «десять» откручиваем два болта и вынимаем его из крышки.

Замена датчика фаз на двигателях серии 2111 и 21114

На двигателях данной серии датчик фаз разместился в крышке распределительного вала, сзади. Замена датчика распредвала на ваз 2115 проходит в следующем порядке:

• При выключенном зажигании разъединяем колодку проводов, предварительно отжав на его корпусе пластмассовый фиксатор;
• Ключом на «десять» откручиваем болт;
• Извлекаем датчик.

Совет! Не забываем проконтролировать состояние уплотняющего кольца, при дефектах оного его стоит заменить новым.

Внимание! После того как вы заменили датчик, и не сбросили ошибки в электронном блоке управления, двигатель начнет работать в нормальном режиме только после второго пуска. Сигнал же неисправности » CHECK » в этом случае пропадет сам по себе.. Как вы смогли убедиться, в нашем случае самой сложной частью ремонта было выявление причины неисправности

Я надеюсь, что эта инструкция полностью описывает процесс диагностики и ремонта, и каких либо дополнительных видео и фотоматериалов не требует.

Как вы смогли убедиться, в нашем случае самой сложной частью ремонта было выявление причины неисправности. Я надеюсь, что эта инструкция полностью описывает процесс диагностики и ремонта, и каких либо дополнительных видео и фотоматериалов не требует.

Источник

http://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/zamena-datchika-raspredvala-vaz-223

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см.

Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Демонтаж и установка

Итак, вы определили, что ДПКВ вышел из строя. Следовательно, не остается ничего другого, кроме как заменить его. Для этого придется демонтировать старое устройство.

1. Отключите зажигание, и откройте капот. Надежно его зафиксируйте, дабы избежать неприятных ударов по спине или голове.
2. Удалите все загрязнения около датчика, чтобы можно было его снять и осмотреть визуально.
3. Отключите колодку с проводкой из соответствующего разъема.
4. С помощью ключа на 10 миллиметров вы сможете достаточно легко демонтировать крепление датчика коленвала.
5. Извлеките поврежденное устройство.
6. Параллельно обязательно проверьте зубчатый шкив привода генератора. Не редко на нем появляются повреждения, из-за которых прибор не может корректно работать. Из-за этих зубьев на бортовом компьютере появляются коды ошибок.
7. Если никаких дефектов нет, и ничто не препятствует установке нового прибора, начинайте сборку.
8. Зачистите при необходимости место установки ДПКВ.
9. Поставьте новое измерительное устройство в гнездо, закрутите крепежный болт. При этом не превышайте момент затяжки более чем 12 Н м.
10. Обязательно используйте регулировочную шайбу, которая ответственными производителями датчиков поставляется уже в комплекте.
11. С помощью специального щупа убедитесь, что между шкивом и сердечником ДПКВ имеет зазор в 1 миллиметр.
12. Погрешность зазора может составлять не более 0,41 миллиметра в сторону увеличения. Ни в коем случае не делайте зазор меньше положенного 1 мм.

Соблюдайте зазор

Цена вопроса

Как мы уже отмечали, владельцы ВАЗ 2114 не часто сталкиваются с необходимостью поменять ДПКВ. Но всегда будьте готовы к подобным неприятностям.

На приобретение нового датчика тратить огромные деньги не придется. Цена зависит от магазина и региона, где продаются автомобильные запчасти. В среднем ДК обходится где-то в 200-400 рублей.

Замена на СТО — это еще затраты в районе стоимости нескольких датчиков. Потому подумайте, кто именно будет выполнять работу — вы или мастера автосервиса.

 Загрузка …

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры. ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора.

Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ). Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул	Цена в рублях
ВАЗ-2110-2112 AU000080	От 350 – 400
От 350 – 400
От 350 – 400
От 350 – 400
От 350 – 400
От 350 – 400
ЭМИ 2112-3847010 (16 клапанов)	От 350 – 400
АСТРО 402.3847	От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12	От 350 – 400

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Описание датчика коленвала

Итак, что это за контроллер и в чем заключается его предназначение? Где найти устройство для того, чтобы произвести его замену? Каковы основные признаки неисправности девайса? Ответы на эти вопросы мы дадим ниже.

Функции и предназначение

На двигателе 8 или 16 клапанов ДПКВ предназначен для выполнения не контролирующих опций, а для осуществления синхронизации фаз по впрыску бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому в случае поломки контроллера это может привести к тому, что различные системы транспортного средства будут функционировать не слаженно. А это значит, что нормальная работа двигателя будет невозможной.

ВАЗ 2112 датчик коленвала

Сам по себе датчик коленвала ВАЗ 2110 являет собой устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубчиков на задающем диске. Этот диск монтируется на шкив привода генератора, а рядом с ним устанавливается сам контроллер. На шкиве расположено 58 зубчиков, между которыми расположена впадина размером на 2 зубца. Эта впадина позволяет осуществлять синхронизацию с верхней мертвой точкой поршней двигателя. В тот момент, когда впадина проходит мимо контроллера, на блок управления двигателем поступает соответствующий сигнал.

Конструкций устройств такого типа довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, однако его срабатывание осуществляется в результате прохождения постоянного магнита.

Где находится?

Если в работе двигателя замечены сбои, то перед тем, как приступить к выявлению поломки и признаков неисправности, необходимо узнать, где расположен регулятор. Где находится датчик положения коленвала на 8- или 16-клапанной «десятке»? Если вы откроете капот, то заметите, что регулятор можно найти непосредственно на крышке масляного насоса. Как видите, место расположения регулятор не особо удобное. Инженеры ВАЗ продумали этот момент, подумав об удобстве замены контроллера, поэтому оборудовали ДПКВ длинным проводом на 80 см.

Место расположения ДПКВ под капотом автомобиля

Признаки неисправностей

Если расположенный на масляном насосе контроллер выходит из строя, водитель не сможет завести двигатель. В случае поломки решить проблему невозможности запуска мотора позволит только замена регулятора. Следует отметить, что на 8- или 16-клапанном двигателях не так часто происходит проблема полного выхода из строя контроллера, как показывает практика, в большинстве случаев проблемы накапливаются.

Итак, каковы признаки неисправности ДПКВ:

1. Снижение мощности двигателя при езде. Когда водитель резко жмет на газ, могут чувствоваться провалы мощности. Отметим, что в карбюраторных двигателях это может происходить при некорректной работе ускорительного насоса.
2. В некоторых случаях может проявляться детонация двигателя, особенно, если он работает на высоких оборотах. Иногда эта проблема может быть обусловлена низким качеством используемого топлива.
3. Может быть затрудненный запуск двигателя.
4. Еще одним признаком неисправности, при котором требуется замена датчика коленвала на «десятке», является повышенный расход бензина (автор видео о замене датчика коленчатого вала на отечественной Ладе — канал IZO)))LENTA).

В целом выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Что касается причин, то обычно они обусловлены заводским браком. В некоторых случаях регулятор ломается из-за загрязнений в месте монтажа.

Обзор датчика

За что отвечает контролер:

• Синхронизация фазы впрыска топлива;
• Своевременная подача импульса для воспламенения горючего в полости камеры сгорания.

От исправности контролера зависит своевременность, полнота подачи топливной смеси в цилиндры, камеру сгорания.

Угол наклона зубьев составляет 6°. Во время прохождения каждого из них, датчик считает количество и пересылает данные электронному блоку управления ЭБУ.

ЭБУ анализирует полученные данные, снижает или повышает частоту вращения коленчатого вала с целью удержания угла опережения зажигания в пределах допустимого диапазона.

Зубья коленвала равноудалены друг от друга. Последние два зуба удалены с центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под днища машины.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Запуск двигателя осложнен;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности мотора;
• Детонация;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.

Название / каталожный артикул	Цена в рублях
Инжектор 351.3847 РОМБ	От 170 — 200
402.3837 АвтоТрейд	От 170 – 200
191.3847 (8 клапанов)	От 170 – 200
2112-3847010-04	От 170 – 200
ЭМЗ ‘Пегас’ 191.3847	От 170 – 200
Астро 27.3847 (8 клапанов)	От 170 – 200
СтартВольт VS-CS 0112	От 170 – 200
CTR Cartronic 2112-3847010-04	От 170 – 200
РемКом RK02004 (8 клапанов)	От 170 – 200
Счетмаш 2112-3847010 (8 клапанов)	От 170 — 200

• Диапазон сопротивления обмотки: 570 – 750 Ом;
• Индуктивность обмотки: 250 мГц;
• Минимальная амплитуда напряжения датчика: 0.3В;
• Максимальная амплитуда напряжения датчика: 225В;
• Габариты: 30x45x69 мм;
• Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Чтобы проверить ДПКВ понадобится мультиметр.

• Демонтируем металлическую защиту поддона картера, при условии, что она установлена. Крепление на шести винтах по периметру.
• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики мультиметра к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. Средние показания 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь контролера песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2115

Необходимые материалы, инструменты:

• ключ на «10», головка, вороток, отвертка с плоским наконечником;
• ветошь, дополнительное освещение по мере необходимости;
• новый ДПКВ.

Пошаговое руководство по замене своими руками:

• устанавливаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
• в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону силовые контакты;
• выкручиваем винт (на «10») – фиксатор датчика;
• извлекаем контролер, проводим дефектовку, протираем, очищаем от остатков пыли, грязи посадочное место;
• вставляем новый контролер, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

• соблюдать регламент автопроизводителя. Детально процесс описан в руководстве по эксплуатации техническим средством;
• не нарушать сроки проведения технического осмотра (каждые 15000 км);
• покупать и устанавливать оригинальные детали, каталожные артикулы которых совпадают с заводской маркировкой;
• при наличии достаточного опыта проводите профилактику своими силами. В противном случае воспользуйтесь услугами профессиональных мастерских.
