Ремонт и замена датчика коленвала на ваз (lada) 2112

Все про датчик положения коленвала

Как и было сказано выше, замена датчика коленчатого вала на ваз 2110 не делается просто так. Если этот маленький и казалось бы невзрачный с виду прибор не является главной частью или узлом автомобиля, его неисправность ведет к нескольким проблемам. Рассмотрим их.

Первый случай подразумевает такой вариант, когда на датчик попадает грязь с ремня ГРМ или масло из-под крышки двигателя. Датчик в таком случае выходит из строя, а машина плохо заводится, очень вяло разгоняется и обороты мотора еле-еле достигают отметки в 3000. Система автомобиля об этом заявила тем, что выключилась полностью аварийка, а БК не сразу, но через определенное время, дал сигнал, что требуется срочная замена датчика положения коленчатого вала ваз 2110;

Примечание. Выше было сказано о том, что когда датчик не работает, двигатель или заводится с трудом, или вообще не заводится. Если же датчик выходит из строя по ходу движения транспортного средства, машина будет продолжать движение, но когда мотор остановится, вновь завести его будет невозможно. Получается, что если двигатель нормально функционирует, то и с датчиком все в порядке.

  • Автомобиль нормально едет, но бортовой компьютер постоянно посылает сигналы о том, что с датчиком проблемы. Что делать в этом случае? Можно попробовать пошевелить провода, так как причина может быть скрыта в плохих контактах. Машина во время езды ведь постоянно трясется, да и контакты со временем могут окислиться. Кроме того, может быть повреждена и вся проводка.
  • Автомобиль нормально завелся, но потом заглох, и больше завести его не получается. По истечении определенного времени двигатель вновь заводится нормально, но снова глохнет. И в данном случае причина может быть заключена в проводке. Во многих случаях сгорает провод, идущий на датчик, так как он соприкасается с горячим выпускным коллектором.

Данное видео поможет провести самостоятельную замену датчика правильно. Кроме того, рекомендуется использовать в процессе замены фото-инструкцию и другие информационные носители. Как становится понятно из данной статьи, своими руками можно сделать много чего на своем автомобиле. Главное – это инструкция, которой нужно следовать, а остальное приложится. Остается только сделать следующее, если обнаружились проблемы: купить новый датчик, цена на который не слишком высока и приступить к замене.

Датчик положения коленчатого вала на автомобилях ВАЗ 2110-2112 является наверное единственным из множества остальных, при неисправности которого вы даже не сможете завести двигатель. Да-да, как бы печально это не звучало, но порой в пути, далеко от дома и вдали от населенных пунктов вы можете надолго застрять, не имея с собой запасного датчика коленвала.

Цена данной детали довольно невысока, и составляет порядка 330-480 рублей. Стоимость различна в зависимости от производителя. Что касается симптомов неисправности данного датчика, то их может быть достаточно много:

Конечно, самый неприятный момент, когда ДПКВ ВАЗ 2110 отказывает совсем и тогда никаких признаков жизни, в том числе — отсутствие искры и невозможность запустить двигатель. В таком случае необходимо заменить данную деталь на новую.

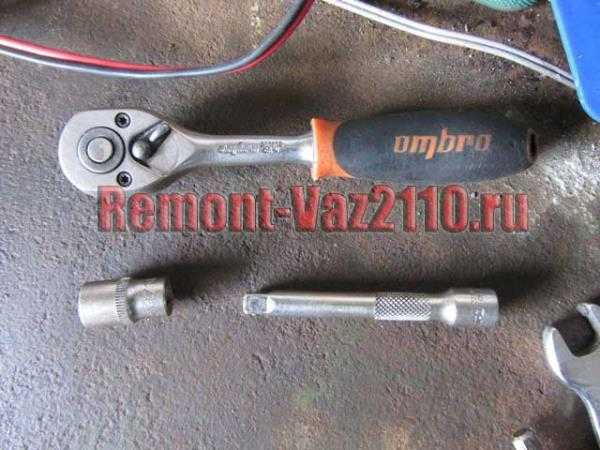

Для выполнения данного ремонта нам понадобится следующий инструмент:

  1. Головка торцевая на 10 мм
  2. Удлинитель около 5 см
  3. Трещотка

ДПКВ находится в нижней правой части двигателя, в непосредственной близости к масляному фильтру. Добраться до него можно без особого труда даже сверху.

Неисправности датчика

О неисправностях датчика коленвала могут свидетельствовать следующие симптомы:

  • неожиданно останавливается работа двигателя;
  • двигатель работает неустойчиво во время холостого хода;
  • заметны явные пропуски искр;
  • заметно снижается мощность двигателя, особенно на подъемах;
  • обороты двигателя самопроизвольно повышаются или снижаются;
  • при различных динамических нагрузках заметно появление детонации;
  • сложности с запуском двигателя и многое другое.

Все вышеперечисленные примеры, взятые отдельно или вместе, свидетельствуют о том, что датчик пора менять. Чтобы полностью удостовериться в том, что обязательно нужна замена датчика коленвала на ваз 2110 или других моделях, нужно провести тестирование.

Тест датчика на работоспособность

Проверить датчик можно несколькими способами. Каждый из методов подразумевает наличие определенных приборов. Рассмотрим два основных способа проверки, которые дают точные результаты.

После снятия датчика, а как это сделать, будет подробно описано ниже, нужно его тщательно осмотреть. Визуальный осмотр поможет определить состояние сердечника, контактной колодки и самих контактов. Если заметны бывают на датчике следы от грязи, не дающие провести нормальный осмотр, следует их удалить при помощи тряпочки, намоченной в спирту или бензине. Также чистыми должны быть всегда контакты

Кроме того, при демонтаже нужно обратить особое внимание на расстояние между сердечником датчика и диском. Если оно не близко к значению 0,6-1,5 мм, значит датчик, скорее всего, имеет дефекты

Если же все в норме, это вовсе не означает, что датчик рабочий. Только омметр позволит определить наличие явных неисправностей в работе датчика коленвала. Замерять данным прибором следует сопротивление обмотки датчика синхронизации. Нормальное значение, выведенное омметром, должно быть равным 550-750 ом. Чтобы не сомневаться, рекомендуется заранее уточнить в инструкции по эксплуатации автомобиля точные параметры, которые в зависимости от производителя могут быть разными. Если значение, данное замером омметра, будет отличаться от указанных, значит с датчиком проблемы.

Другой вариант проверки подразумевает более объемное тестирование. Для его проведения понадобится наличие следующих инструментов:

  • вольтметра;
  • измерителя индуктивности;
  • мегаомметра;
  • сетевого трансформатора.

При измерениях, проводимых данным способом, температура воздуха должна быть равна 20-22 градусам. Что касается сопротивления обмотки, то его измеряем методом, описанным выше.  Итак:

  • Чтобы определить индуктивность обмотки датчика оборотов коленвала нужно будет применить измеритель индуктивности. Он покажет, как работает индуктивная катушка, емкость и сопротивление. Значение нормальной индуктивности должно быть равным 200-400 мГц.
  • Сопротивление изоляции проверяется уже при помощи мегаомметра. При напряжении 500 В данный показатель не должен превышать 20 Мом.

Примечание

Если вдруг в процессе ремонта датчика коленвала произойдет неосторожное намагничивание диска синхронизации, придется использовать уже для тестирования сетевой трансформатор.. Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Исходя из тех результатов, которые дают приборы, можно выяснить точно, работает датчик или нет.

Немного о коленчатом вале

Коленвал – это самый важный элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в режиме работы). От него передается крутящий момент на коробку перемены передач, систему газораспределения, вспомогательные механизмы. И чтобы впрыск топлива был произведен своевременно, искра образовалась в нужный момент, необходим датчик коленвала ВАЗ-2110.

Он отслеживает положение шкива и передает сигнал на электронный блок управления. На шкиве имеются зубья, расстояние между ними одинаковое. Но в одном месте имеется пропуск – два зуба отсутствуют. Датчик положения реагирует на приближение металла. При прохождении возле датчика пустой области происходит генерация сигнала – блок управления оповещается о том, что произошел один оборот коленчатого вала.

Как проверить датчик коленвала ВАЗ

Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя. Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Артикулы

Для датчиков кислорода сначала использовалось обозначение 21120-3850010. Затем появился артикул с цифрами 1118 (см. фото). Похоже, он относится к датчику нового типа. Проще будет использовать артикулы BOSCH.

Выхлопная система двигателя ВАЗ-21120

Перечислим артикулы остальных датчиков:

  • ДМРВ (21124 или 21120): 21083-1130010-01, -10, -20;
  • ДМРВ (мотор 21120 c ЭБУ Январь 4.1): 2112-1130010, -01;
  • ДПДЗ: 2112-1148200;
  • РХХ: 2112-1148300-02;
  • ДПКВ: 2112-3847010, -01, -03, -04;
  • ДТОЖ: 2112-3851010, -01, -02, -05;
  • Датчик скорости: 2110-3843010-13, -18;
  • ДПРВ: 2112-3706040, -02, -03;
  • ДД: 2112-3855020, -01, -02, -03;
  • Датчик давления масла: 2106-3829010, -01, -02;
  • Датчик уровня тосола: 2110-3839310-10, -11, -12, -13, -14;
  • Датчик указателя температуры охлаждающей жидкости: 2101-3808600, -02, 2106-3828010.

Три последних датчика к блоку ЭБУ не подключаются. Зато может быть подключён датчик неровной дороги (2123-1413130). На работу двигателя он влияет, хотя и закреплён на кузове.

Вообще на хэтчбеках ВАЗ-2112 датчики могут использоваться другие – не те, что указаны в списке. Но тогда речь идёт о 8-клапаннике. А всё, что мы указали, относится к 16-ти клапанам, вот схема этого двигателя.

Как проверить неисправность датчика прибором?

Несмотря на то, что неисправность датчика, как правило, определяется по вышеуказанным признакам, этого может быть недостаточно для верной диагностики, ведь одинаковые признаки у разного рода поломок. Провалы во время разгона могут наблюдаться и при деформации других деталей, таких как система зажигания или тормозная система, кроме того, подобное встречается при неисправности самого мотора.

Проверить датчик наверняка можно следующим методом:

Покупаем вольтметр (его несложно найти в любом автомобильном магазине) или же, мультиметр, что еще лучше. На мультиметре включаем вольтметровскую функцию, с измерением 200 мВ. Теперь подсоединяем щупы к датчику. А далее самое интересное: берем любую отвертку (обязательно с металлическим стержнем) и проводим отверткой вблизи датчика. Данные на вольтметре изменятся, следите за его данными: если прибор показывает 0.3 В, значит устройство исправно; если показания колеблются – заменяйте датчик без сомнения.

https://youtube.com/watch?v=bYWTS_tOVpM

Как самостоятельно заменить датчик коленвала на автомобиле ВАЗ 2112

Необходимые материалы, инструменты:

  • ключ на «10»;
  • головка, вороток;
  • ветошь;
  • дополнительное освещение по мере необходимости;
  • новый ДПКВ;
  • отвертка с плоским наконечником.

Регламент:

  • помещаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;
  • с торцевой части мотора, в области расположения масляного насоса отверткой поддеваем колодку с клеммами, снимаем, отводим в сторону;
  • выкручиваем винт (на «10») – фиксатор с датчика;
  • извлекаем контролер;
  • проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
  • вставляем новый контролер;
  • привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

Рекомендации по обслуживанию контролера

  • строго соблюдать регламент автопроизводителя;
  • не нарушать сроки проведения технического осмотра;
  • покупать и устанавливать преимущественно оригинальные детали;
  • работы по установке проводите своими силами при наличии достаточного опыта.

Средний ресурс эксплуатации ДПКВ 70000 км и более.

Обзор датчика

За что отвечает контролер: синхронизация фаз впрыска горючего, подача электронного импульса для воспламенения топлива в полости камеры сгорания. От точности работы измерительного прибора зависит своевременность подачи горючей смеси в цилиндры.

ДПКВ реагирует на проход каждого из зубьев коленвала, установленного на шкиве привода генератора. Угол наклона зубьев составляет 6°. Все зубья расположены на равноудаленном расстоянии.

Последние два зуба срезаны, образуя впадину. Она необходима для центрирования шкива в положении верхней мертвой точки (ВМТ).

Где находится контролер: на крышке масляного насоса в моторном отсеке. Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

Признаки неисправности датчика коленвала:

  • Двигатель не запускается;
  • Запуск двигателя осложнен;
  • Работа на холостых оборотах нестабильная;
  • Внезапное падение мощности мотора;
  • Детонация;
  • Пассивная динамика разгона;
  • Увеличенный расход горючего;
  • При незначительных нагрузках систематические переключения на пониженный ряд передач.

Указанные симптомы являются признаками ряда других поломок

Крайне важно провести комплексную диагностику с применением цифрового оборудования

Название / каталожный артикул Цена в рублях
ВАЗ-2110-2112 AU000080 От 350 — 400
402.3847 От 350 – 400
191.3847 От 350 – 400
2112-3847010-04 От 350 — 400
2112-3847010 От 350 – 400
476438 От 350 – 400
ЭМИ 2112-3847010 (16 клапанов) От 350 – 400
АСТРО 402.3847 От 350 – 400
АВТОТРЕЙД ВАЗ-2110-12 От 350 — 400

Технические характеристики ДПКВ:

  • Диапазон сопротивления обмотки: 570 – 750 Ом;
  • Индуктивность обмотки: 250 мГц;
  • Минимальная амплитуда напряжения датчика: 0.3В;
  • Максимальная амплитуда напряжения датчика: 225В;
  • Габариты: 30x45x69 мм;
  • Масса: 52 грамма.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

  • Из-под днища машины отсоединяем клеммы с датчика.
  • Подводим концевики к контактам;
  • Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
  • Проводим фактические замеры;
  • Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Причины преждевременного износа ДПКВ

  • длительная эксплуатация без проведения промежуточной профилактики;
  • брак при изготовлении;
  • стороннее механическое повреждение;
  • попадание внутрь песка, грязи, металлической стружки;
  • обрыв датчика зубьями коленвала;
  • повреждение ДПКВ в ходе ремонтных работ;
  • короткое замыкание в бортовой цепи.

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).

Менять, или не менять?

Сразу оговоримся: прежде, чем принимать решение о том, что ДПКВ необходима замена, нужно проверить:

  • Состояние проводки, идущей к ДПКВ;
  • Наличие качественных контактов в цепи;
  • Отсутствие повреждений изоляции проводов;
  • Отсутствие замасленности датчика положения коленвала. Поскольку рядом с ДПКВ находится маслонасос, то утечка масла также может стать причиной его неисправности.

Исправный датчик положения коленвала

Если вы уже все осмотрели, нужно проверить сам датчик. Но для этого его нужно снять.

Снять датчик положения коленвала весьма просто, а где он находится, уже известно – там же, где и маслонасос. Итак, производим действия:

  • Выключаем зажигание;
  • Снимаем минусовую клемму с АКБ;
  • Снимаем с корпуса датчика разъем с проводом; Отсоединяем колодку проводов от датчика положения коленвала
  • Ключом на 10 откручиваем винт, удерживающий ДПКВ на крышке маслонасоса; Откручиваем болт (1) и вынимаем ДПКВ (2)
  • Снимаем прибор.

Проявления неполадок

Самое первое и верное проявление неисправности ДПКВ – двигатель совершенно не подает «признаков жизни». Кроме того, о том, что, возможно, прибор еще не совсем вышел из строя, но уже дает перебои, можно судить, если:

  • Двигатель неустойчиво работает на ХХ;
  • Чувствуется снижение мощности автомобиля;
  • Самопроизвольно увеличивается или уменьшается количество оборотов коленвала;
  • При увеличении нагрузки явственно чувствуется детонация двигателя;
  • Машина запускается с перебоями.

Двигатель ВАЗ 2110

Конечно, имея только эти признаки, можно предположить также другие неисправности, поэтому проверить нужно не только датчик, но и все, что имеет отношение к запуску двигателя – начиная от проводки и заканчивая топливным насосом.

Причины замены

Прежде чем приступить непосредственно к процессу, необходимо рассмотреть основные причины, почему может понадобиться демонтаж этой детали. На самом деле, все намного проще, чем кажется с виду. Итак, рассмотрим, основные причины демонтажа:

  • При капитальном ремонте потребуется снятие шкива.
  • Износ изделия (стирание или облом зубьев).
  • При некоторых ремонтных операциях потребуется демонтаж шкива (установление фаз газораспределения и другое).

А не открутить ли нам шкив коленвала?

Итак, когда причины рассмотрены, приступим непосредственно к самому процессу. Стоит отметить, что в одиночку эту операцию не совершить, поэтому необходимо попросить помощи, другими словами понадобится помощник. Рассмотрим, непосредственно последовательность действий для снятия шкива коленчатого вала:

  1. Устанавливаем автомобиль на яму или эстакаду.
  2. Проводим демонтаж переднего правого колеса. Автомобиль в этом положении необходимо хорошо зафиксировать, поскольку при откручивании он может сорваться с домкрата. Поэтому, под порог нужно установить пень, а под задние колеса противооткаты, можно использовать снятое колесо.
  3. Проводим демонтаж подкрылка. Для этого необходимо снять грязеотбойник и выкрутить 5 винтов удерживающих пластиковый брызговик.
  4. Далее, необходимо демонтировать ремень генератора.
  5. Теперь приступим к самым сложным операциям, где собственно и понадобится вторая пара рук.
  6. Снимаем заглушку с картера сцепления. Вставляем монтировку между зубьями маховика и фиксируем коленчатый вал от проворачивания.
  7. Теперь, при помощи головки на 17 установленной в удлинитель проводим откручивание шкива.
  8. Установка проводится в обратной последовательности.

Стоит отметить, что вырез на шкиве коленчатого вала, при установке, должен совпасть с выступом на самом коленвале.

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

  • Торцевой гаечный ключ на «10».

  • Комплект щупов.

  • Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.

Признаки неисправности датчика

Расположение датчика коленвала

Если контроллер, находящийся на масляном насосе, выходит из строя, автовладелец не сможет завести мотор. При поломке решить проблему невозможности пуска двигателя позволит лишь замена регулятора. Стоит отметить, что на ВАЗ 2110 контроллер не так часто полностью выходит из строя. Как свидетельствует практика, в большей части случаев проблемы постепенно накапливаются.

Итак, какие признаки неисправности данного датчика:

  1. Снижение мощности мотора при движении. Когда автомобилист резко давит на педаль газа, могут наблюдаться провалы мощности. Стоит отметить, что в карбюраторных моторах такое может происходить при неправильной работе ускорительного насоса.
  2. Возможен затрудненный пуск мотора.
  3. Иногда может проявляться детонация силового агрегата, особенно при его работе на высоких оборотах. В некоторых случаях данная ситуация может быть обусловлена применением низкокачественного топлива.
  4. Еще один признак неисправности, устранение которой требует замены датчика коленвала — это повышенный расход бензина.

В основном выход из строя данного контроллера может повлечь за собой нестабильную работу силового агрегата. Причины поломки, как правило, обусловлены заводским браком. Иногда регулятор ломается в результате загрязнений в месте установки.

Проверка функциональности

Не торопитесь с выводами. Не стоит обвинять во всех бедах именно ДПКВ. Порой оказывается, что причина неполадки вовсе в другом. Следовательно, для начала следует проверить, работает или нет ваш ДК.

Для проверки существует несколько способов.

  1. Мультиметром. Ваша задача — замерить сопротивления катушки на индукционном датчике. Если он исправен, тогда показатель составит от 500 до 700 Ом.

Многофункциональный мультиметр

  1. Поставьте на мультиметре предел измерения в 200 милливольт, подключите к выводу щупы и несколько раз около сердечника проведите металлическим предметом. Если датчик работает, он сможет заметить этот металл и на дисплее появится всплеск напряжения. Если всплесков нет, ДК подлежит замене.
  2. Осциллографом. Такой метод проверки дает наиболее объективный и точный результат, равный практически 100%. Подключите устройство к двигателю и считывайте данные в различных режимах. Двигатель необходимо будет запускать с различной частотой оборотов — от 800 и выше, вплоть до 6 тысяч. Смотрите на линии, появляющиеся на экране. Если они имеют разную длину, следует искать, в чем причина неисправной работы. Порой помогает простая очистка загрязнений, проверка шкива на наличие повреждений и прочие мероприятия.



Пошаговая инструкция замены датчика

При четком следовании инструкции, процедура замены обычно не занимает много времени.

Первым делом, чтобы сделать дальнейшую работу безопасной, выключаем зажигание и поднимаем капот.
Находим устройство и, если оно покрыто пылью и грязью, что наблюдается в практике автомобилистов довольно часто, обязательно, при помощи ветоши зачищаем и датчик и место его установки, дабы при монтаже нового прибора не произошло замыкания проводов.

Теперь мы получили доступ к устройству. Положительным моментом является легкость снятия датчика, чего нельзя сказать о других деталях

Но здесь очень важно соблюдать субординацию действий: сначала путем отгибания крепежей, снимаем колодку и провода, затем, выкрутив болт, аккуратно, неспешно, снимаем ДПКВ
На всякий случай стоит диагностировать состояние шкива, зачастую деформируются зубчатые детали, что также вызывает нарушение системы подачи топлива и приводит к ошибкам данных, передаваемых датчиком, что уже может быть опасным.
Проверяем, чтобы место установки новой детали было чистым.

Монтируем датчик.

Установка ведется в порядке обратном демонтажу: закручивается болт, крепеж колодки, запуск мотора, проверка данных датчика.

Работа готова.

Важным моментом во время установки является соблюдение положенного зазора, который не должен превышать 1 мм. Если зазор слишком большой, следует подобрать устройство подходящего размера: не пытайтесь закрепить ДПКВ несоответствующего типа, так как это попустительство может привести к негативным последствиям.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

  • Демонтаж датчика осуществляется ключом на 10 миллиметров;
  • Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
  • Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
  • Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

https://youtube.com/watch?v=fpHT2StBVnU

Датчик положения коленвала: принцип работы, виды

ДПКВ – небольшое электронное устройство, расположенное около шкива под капотом, выполняющее важнейшую функцию: передавая импульс положения коленвала мотору, датчик координирует движение форсунок, что напрямую влияет на подачу топлива, что, в свою очередь, определяет работу системы зажигания. Следить за состоянием датчика нужно регулярно, в особенности, необходимо проводить диагностику, если вы запланировали дальнюю поездку.

Датчики делятся на два вида, каждый из которых имеет свой принцип работы:

  • Индуктивный. Он состоит из магнита и металлического стержня, обмотанного медной проволокой. Индуктивный датчик подает сигнал за счет реакции на приближение стального предмета, то есть коленвала.
  • Импульсивный. Датчик состоит из холла, который меняет свое положение при приближении к нему металлического предмета. За счет этого возникают импульсы, которые затем направляются к силовому агрегату и определяют работу системы зажигания.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Виды

В зависимости от конструкции и принципа функционирования, выделяют три основных вида датчиков коленвала. Рассмотрим особенности каждого из них в таблице.

Тип датчика

Особенность конструкции

Как работает

Индуктивный

Внутри него находится стержень из металла с магнитом на наружном конце. Он намагничивает стержень. Вокруг стержня есть медная обмотка, а ее концы являются разъемами для подключения проводки

Когда возле стержня находится стальной предмет, на выводах появляются сигналы

С датчиком Холла

Внутренняя конструкция такого типа датчика предусматривает наличие датчика Холла

Когда к нему подходит металлический предмет, меняется состояние с нуля на единицу и наоборот

Частотный

Конструкция основана на считывании импульсных частот, которые генерируются ЭБУ

Импульсы определенной частоты подаются на датчик. При поднесении металлического объекта, частота генерации изменяется. За счет изменения частот, ДК определяет наличие возле себя предметов. Реакция происходит за счет металлических зубьев венца коленвала

Где устанавливается на «ВАЗ-2110» датчик коленвала?

А расположен ДПКВ на кронштейне возле шкива привода генератора. Данное местонахождение устройства является очень неудобным для замены, поэтому к нему дополнительно подключен длинный провод с разъемом. Обычно его длина составляет до 70-80 сантиметров. Как выглядит данная деталь вы можете увидеть на фото справа.

При замене ДПКВ выставляется зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником составляет не более полутора миллиметров. Данное значение может варьироваться в зависимости от расположения прокладок между ДПКВ и посадочным гнездом.

Что будет, если сломается датчик?

Если выйдет из строя датчик коленвала ВАЗ-2110, то появятся симптомы, характерные для его поломки. Если прибор сломался окончательно, то сразу же двигатель остановится, так как не будут выполняться такие процессы:

  1. Полное отсутствие сигналов на модуль зажигания. Искрообразование не происходит при раскручивании коленвала стартером.
  2. Полностью пропадает или замедляется поступление бензина в рампу.
  3. Отказывает блок управления – он перестает вырабатывать сигналы, необходимые для нормального функционирования двигателя.

Иногда просто засоряется активная поверхность датчика. В этом случае достаточно произвести очистку от загрязнений. Но если причина поломки кроется в самом приборе, то нужно только менять его полностью.

Где расположен датчик?

Для того, чтобы точно понять где расположен датчик коленчатого вала, необходимо знать, как он работает. Это устройство предназначено для считывания количества оборотов зубчиков шкива генератора, проходящие во время движения возле его сердечника, которые создают специальные импульсы, и затем при помощи этого датчика обрабатываются и переходят в ЭБУ (электронный блок управления – прим.) .

Это необходимо для синхронизации фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камеры сгорания. Иными словами, основываясь на показаниях этого датчика блок управления двигателем определяет, в каком количестве и в какой цилиндр нужно подавать топливную смесь.

Вид сверху на датчик коленвала и шкивы привода.

Таким образом не сложно понять, что этот датчик находится только около шкива генератора и закреплён на специальном кронштейне при помощи болта. К датчику подключена колодка и достаточно длинный провод питания.

Признаки неисправности датчика

Если датчик коленвала выйдет из строя полностью, то запустить двигатель не получится, однако существует ряд причин, по которым можно заранее установить его неисправность:

  • Уменьшение мощности двигателя.
  • Функционирование двигателя нестабильное.
  • При нагрузках на двигатель возникает детонация .
  • Запуск двигателя затруднён.

Проверка датчика коленвала

Для того, чтобы проверить на работоспособность датчик коленвала, необходимо лишь смерить сопротивление его обмоток. Данные на мультиметре должны находится в пределах 550-570 Ом, и если они являются таковыми, то дело может быть и в покрывшейся коррозией проводке .

Помните, что этот датчик не подлежит ремонту и ему необходима только лишь замена.

Причины неисправности

К одному из них и относится датчик коленчатого вала, после выхода из строя которого перестанет функционировать вся система в целом. Разочаровываться в таком случае нет необходимости, потому, что провести его замену можно легко своими руками, а наша статья поможет в этом.

Не смотря на то, что это устройство и отличается высокой надёжностью, и его выход из строя не происходит регулярно, неисправность сразу даст о себе знать, так как двигатель просто-напросто не запустится. И так как этот датчик не обладает подвижными частями, и его неполадки никак не связаны с механическими повреждениями, то основной причиной выхода из строя датчика становится: налипшая грязь, повышенная влажность в подкапотном пространстве, вызвавшая коррозию соединений.

Выводы

Демонтаж шкива коленчатого вала на 16-клапанном двигателе ВАЗ-2112 проводится достаточно легко и не требует специальных знаний. Единственным нюансом остается техника безопасности, поскольку автомобиль может соскочить с домкрата и при откручивании, так и при закручивании фиксирующей гайки.

Источники

  • http://masteravaza.ru/elektroprovodka-i-elektrooborudovanie/datchiki/vaz-2112-datchik-kolenvala-1124
  • http://carfrance.ru/gde-naxoditsya-datchik-kolenvala-vaz-2112/
  • http://carfrance.ru/otkruchivaem-shkiv-kolenchatogo-vala-vaz-2112-16-klapanov-svoimi-rukami/
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
