Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Если датчик скорости Приора неисправен, его нужно сразу же поменять.

Способ проверки

Специалисты рекомендуют перед заменой следующие способы проверки датчика Холла, автомобиля семейства ВАЗ:

1. Самый легкий и самый верный это одолжить у кого-то проверенный или новый датчик и установить его взамен своего. В случае если работа двигателя нормализовалась, то нужно идти в магазин и приобретать новый.
2. Второй способ заключается в измерении напряжения на выходе при помощи тестера. Исправный датчик выдает напряжение 0,4-11 Вольт.
3. Следующий вариант можно назвать имитацией работы контролера Холла. Освоить его не тяжело, нужно вытянуть колодку с 3-мя штекерами с самого контролера. Далее, включаем зажигание и соединяем 3-ий и 6-ой выходы. Если есть искра — то, скорее всего причину перебоев в системе нужно искать в другом узле, но не в датчике.

Описание датчика коленвала

Итак, что это за контроллер и в чем заключается его предназначение? Где найти устройство для того, чтобы произвести его замену? Каковы основные признаки неисправности девайса? Ответы на эти вопросы мы дадим ниже.

Функции и предназначение

На двигателе 8 или 16 клапанов ДПКВ предназначен для выполнения не контролирующих опций, а для осуществления синхронизации фаз по впрыску бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому в случае поломки контроллера это может привести к тому, что различные системы транспортного средства будут функционировать не слаженно. А это значит, что нормальная работа двигателя будет невозможной.

Сам по себе датчик коленвала ВАЗ 2110 являет собой устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубчиков на задающем диске. Этот диск монтируется на шкив привода генератора, а рядом с ним устанавливается сам контроллер. На шкиве расположено 58 зубчиков, между которыми расположена впадина размером на 2 зубца. Эта впадина позволяет осуществлять синхронизацию с верхней мертвой точкой поршней двигателя. В тот момент, когда впадина проходит мимо контроллера, на блок управления двигателем поступает соответствующий сигнал.

Конструкций устройств такого типа довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, однако его срабатывание осуществляется в результате прохождения постоянного магнита.

Где находится?

Если в работе двигателя замечены сбои, то перед тем, как приступить к выявлению поломки и признаков неисправности, необходимо узнать, где расположен регулятор. Где находится датчик положения коленвала на 8- или 16-клапанной «десятке»? Если вы откроете капот, то заметите, что регулятор можно найти непосредственно на крышке масляного насоса. Как видите, место расположения регулятор не особо удобное. Инженеры ВАЗ продумали этот момент, подумав об удобстве замены контроллера, поэтому оборудовали ДПКВ длинным проводом на 80 см.

Признаки неисправностей

Если расположенный на масляном насосе контроллер выходит из строя, водитель не сможет завести двигатель. В случае поломки решить проблему невозможности запуска мотора позволит только замена регулятора. Следует отметить, что на 8- или 16-клапанном двигателях не так часто происходит проблема полного выхода из строя контроллера, как показывает практика, в большинстве случаев проблемы накапливаются.

Итак, каковы признаки неисправности ДПКВ:

1. Снижение мощности двигателя при езде. Когда водитель резко жмет на газ, могут чувствоваться провалы мощности. Отметим, что в карбюраторных двигателях это может происходить при некорректной работе ускорительного насоса.
2. В некоторых случаях может проявляться детонация двигателя, особенно, если он работает на высоких оборотах. Иногда эта проблема может быть обусловлена низким качеством используемого топлива.
3. Может быть затрудненный запуск двигателя.
4. Еще одним признаком неисправности, при котором требуется замена датчика коленвала на «десятке», является повышенный расход бензина (автор видео о замене датчика коленчатого вала на отечественной Ладе — канал IZO)))LENTA).

В целом выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Что касается причин, то обычно они обусловлены заводским браком. В некоторых случаях регулятор ломается из-за загрязнений в месте монтажа.

Видео «Самостоятельная проверка»

https://youtube.com/watch?v=H2jCWTwcb5Q

В этом видео показано как правильно проверить датчик Холла автомобиля ВАЗ.

Ваши соседи стали жаловаться на то, что когда вы сдаете задним ходом на любимом ВАЗе, то это не заметно для окружающих? Что ж, пришло время поменять датчик заднего хода и забыть о всех проблемах, и о соседях включительно. Какие могут быть причины не светящихся задних фонарей? Как это сделать своими руками? Сложно ли это и что для этого понадобиться?Что в каком порядке делать? Ответы на все эти вопросы дает эта статья, также в ней имеются вспомогательные фото, показывающие как это правильно делается замена этого датчика на ВАЗ 2106, 2108 и других моделях:

• Причины не горящих фонарей заднего хода автомобиля ВАЗ
• Инструменты
• Замена датчика

1. ВАЗ 2107
2. ВАЗ 2109
3. ВАЗ 2110
4. ВАЗ 2114

• Проверка работоспособности
• Что делать, если замена датчика не помогла?

Снятие и установка датчиков системы управления двигателем ВАЗ-21214

Датчик выдает контроллеру информацию о частоте вращения и угловом положении коленчатого вала. Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, объединенного со шкивом привода генератора.

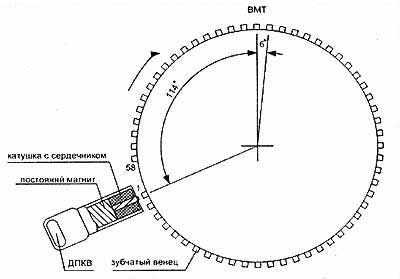

Зубья расположены на диске с интервалом 6˚. Для синхронизации с ВМТ поршней 1 и 4 цилиндров два зуба из 60 срезаны, образуя впадину. При прохождении впадины мимо датчика в нем генерируется так называемый опорный импульс синхронизации. Установочный зазор между сердечником и вершинами зубьев должен находиться в пределах 1±0,4 мм. При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока. По количеству и частоте этих импульсов контроллер рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.
