Признаки неисправности
Регулятор холостого хода ВАЗ-2110 – конструктивно простой механизм, состоящий из шагового электромоторчика и подпружиненной иглы, смещение которой и приводит к изменению сечения канала. Но несмотря на простоту конструкции, ломается эта деталь нередко. Симптомы поломки регулятора ХХ:
- Нестабильные «плавающие» обороты коленвала при режиме работы «холостой ход»;
- Несоответствие оборотов нормальному показателю (800-850 об/мин);
- Самопроизвольная остановка силовой установки при отпускании педали газа;
- Отсутствие повышенных оборотов при пуске «холодного» мотора (режим «прогрева»);
- Просадка оборотов после создания нагрузки на бортовую сеть;
Примечательно, что такие симптомы «дает» также неисправность датчика положения заслонки (ДПДЗ). Но распознать, какой из датчиков неисправен, несложно.
Регулятор ХХ является исполнительным устройством, и «обратной связи» у него с ЭБУ нет. Поэтому под самодиагностику этот датчик не попадает. В результате, поломка регулятора проявляется только двигателем. Что касается ДПДЗ, то этот элемент проверяется системой, и в случае его неисправности будет загораться «Check engine».
Выбираем регулятор на замену
На ВАЗ-2110 как с 8-клапанными, так и 16-клапанными инжекторными моторами используется датчик с каталожным номером 2112-1148300. Дополнительно в конце маркировки присутствует приставка, состоящая из двух цифр, к примеру, 01, 02, 03, 04. Этот индекс указывает на производителя регулятора (01 и 03 – «Пегас», 02 и 04 – КЗТА)

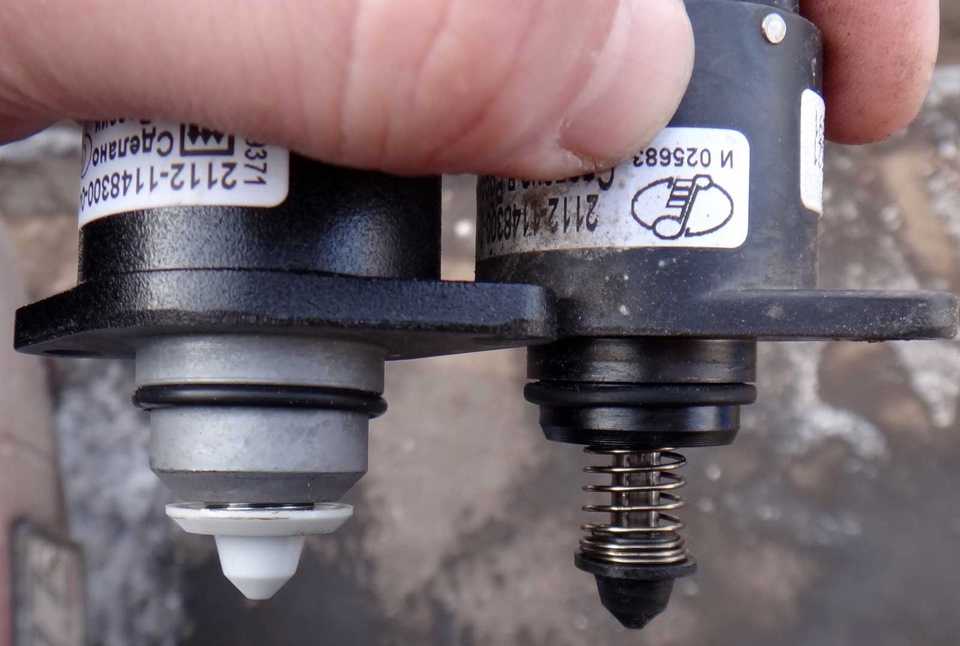

При выборе регулятора на замену обратите внимание на два нюанса – уплотнитель и высоту выступа иглы над корпусом. В заводских запчастях используется уплотнитель красного цвета, в подделках же используется резинотехнический элемент черного цвета
Высота выступа иглы над корпусом составляет 23 мм.
Перед установкой нового регулятора рекомендуется уплотнительное кольцо промазать тонким слоем моторного масла, чтобы обеспечить плотную посадку детали в посадочное место и исключить вероятность подсасывания воздуха.
Видео: Обзор регуляторов холостого хода ВАЗ
ГлавнаяЛегковыеВАЗ
Одной из часто встречающихся неприятностей, не позволяющих полноценно управлять автомобилем, является датчик холостого хода ВАЗ 2110 и модификаций. Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.
РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ.
Датчик холостого хода ВАЗ 2110 (сокращенно ДХХ) является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото). Именно посредством которой дозируется объем воздуха. То есть, когда дроссель ВАЗ 2110, 2112 полностью закрыт, а контроллер определяет, что нужно повысить обороты холостого хода, то РХХ формирует команду на изменение положения иглы.
Она перемещается, приоткрывая частично или полностью впускное отверстие, через которое воздух идет в обход дросселя, а затем смешивается с топливом. В результате двигатель не глохнет.
Как проверить регулятор
Сначала нужно узнать, где находится датчик холостого хода ВАЗ-2112. Его вы сможете увидеть на дроссельном узле, недалеко от воздушного фильтра. Перед началом проведения ремонта обязательно зафиксируйте автомобиль, установите его на скорость. В нашем материале мы рассмотрим самые простые и доступные методы диагностики устройства.
Первым делом нужно отключить регулятор от питания, затем проверить величину напряжения. Когда зажигание включено, напряжение должно быть около 12 В. В том случае, если слишком низкое напряжение, нужно проверить аккумуляторную батарею и зарядку. Сопротивление обмотки регулятора должно быть не более 53 Ом.
Попробуйте включить зажигание и подключить к РХХ провода питания. Шток должен изменять свое положение. Если никаких движений не наблюдается, можно говорить о неисправности прибора.
Основные признаки неисправности
О том, что датчик работает неправильно, может свидетельствовать:
- Плохой запуск мотора даже при выжатой педали газа.
- Плавающие обороты на холостом ходу.
- При включении нейтральной передачи двигатель глохнет.
- При прогретом моторе не повышаются его обороты.
- При включении печки, света или магнитолы обороты двигателя начинают падать.
Специалисты говорят, кода происходят такие ситуации, которые описаны выше, то это не всегда может являться причиной того, что поломался датчик. Тут может быть причина в свечах, фильтрах или качестве топлива. Все их надо предварительно проверить.
Проверка датчика
Схема подключения датчика холостого хода.
- Изначально надо отыскать колодку с проводами, которыми подается напряжение на датчик. Для этого нужно открутить дроссельный узел и сместить его вниз.
- Потом при помощи вольтметра проверить, подается ли напряжение на датчик.
- Если покажет на приборе 12В, то это будет говорить о том, что нет зарядки на АКБ, когда на приборе ничего не покажет, то это говорит о том, что проблему надо искать в сети, так как к датчику не идет ток.
- При показаниях выше 12В потребуется проверить регулятор напряжения сети.
Также может быть проверка произведена и другим способом. Для этого надо снять датчик и завести мотор, нажимая периодически на педаль газа. Игла должна плавать.
https://youtube.com/watch?v=SSl-Wq7x-SU
Чистка
Для очистки датчика нужно его шток окунуть на несколько минут в очиститель карбюратора.
Иногда может просто потребоваться почистить сам датчик, если игла не плавает, а на датчик подается напряжение. Если чистка не поможет, то потребуется замена узла.
Особенности работы РХХ
На автомобилях ВАЗ-2112 с 16-клапанным двигателем устанавливается исключительно инжекторная система впрыска. Она управляется электронным блоком. Для нормального функционирования системы необходимо, чтобы в камеры сгорания поступала смесь в пропорции 14:1.
Если она будет содержать меньше или больше бензина, мотор не сможет правильно работать. Но иногда просто необходимо, чтобы в топливную рампу поступало минимальное количество воздуха. Это нужно при запуске холодного двигателя.
И закрыть подачу воздуха на ВАЗ-2112 с 16-клапанным двигателем может одно устройство – регулятор холостого хода. Это электродвигатель шагового типа, который позволяет плавно открывать и закрывать воздушный канал. Причем форма у канала такая, что он перекрывается иглой в форме конуса. При работе регулятора датчик массового расхода воздуха контролирует суммарное количество, которое поступает в топливную рампу.
