Замена датчика холостого хода lada 2112 (ваз 2112)

Как проверить датчик?

При наличии тестера проверку выполнить несложно:

1. 1. Установить ВАЗ 2110 на ручной тормоз;
2. 2. Отсоединить колодку РХХ для проверки;
3. 3. Проверить напряжение цепи датчика ВАЗ 2110, 2112, при этом «минус» присоединить к двигателю, «плюс» на снятую колодку, а именно к выводам А : D (обозначены на колодке, можно посмотреть схемы);
4. 4. Включается зажигание и проверяются показания выданные регулятором холостого хода, которые должны быть около 12 В. Значение окажется меньше — скорей всего разряжен аккумулятор. Когда напряжение отсутствует необходимо проверить полностью цепь, а затем электронный блок управления. Неисправностей нет, значит цепь исправна — проверяется РХХ, установленный на моторы ВАЗ 2112, другие модификации;
5. 5. Клеммы тестера подключаются к колодке, схема такая — сначала к выводам А : В, следом к С : D. Сопротивление должно оказаться в пределах 53 Ом;
6. 6. Далее проверяются пары A : C, B : D — в данном случае сопротивление на исправном изделии будет бесконечно большим.

Схема РХХ

Когда в результате указанных проверок датчика обнаружено несоответствие показаний, то его следует заменить. Также нерабочее состояние данных датчиков двигателя ВАЗ 2110, 2112, в открученном положении, можно проверить, присоединив к ним колодку, затем необходимо включить зажигание.

У рабочего изделия, при подключении питания, шток с иглой изменит положение. На сломанном датчике никаких изменений не произойдет. При обнаружении поломки регулятора холостого хода, конечно же, ее нужно устранить. Но в автосервис не стоит спешить — ремонт можно сделать самостоятельно, сэкономив деньги и время. А сначала, вообще, стоит почистить РХХ, часто после этого они возвращаются к «жизни».

Признаки неисправности РХХ

К сожалению, на 2110 ВАЗ ДХХ не оборудован системой самодиагностики, поэтому световой сигнал «CHECK ENGINE» оповещать о неисправности не будет. Потеря работоспособности на ВАЗ 2110, 2112 определяется по следующим основным признакам:

•  двигатель «глохнет», без видимых причин, на холостом ходу;
• «плавают» обороты холостого хода;
• когда выполняется запуск «холодного» двигателя ВАЗ 2110, 2112 напрочь отсутствуют повышенные обороты;
• мотор глохнет, именно, после выключения передачи при езде.

Симптомы полностью совпадают с отказом ДПДЗ ВАЗ 2110, но в случае с этим датчиком загорится индикатор «CHECK ENGINE».

Как заменить датчик холостого хода на ВАЗ 2110-ВАЗ 2112?

Снятие: 1. Перед проведением работ, скиньте в начале клемму минус с АКБ (Как скинуть клемму, читайте в статье: «Замена Аккумулятора на ВАЗ »), теперь отсоедините колодку проводов (Указана красной стрелкой) от датчика ХХ, она за счёт фиксатора держится, поэтому его освободить не забудьте, чтобы колодка отсоединилась, потом возьмите тестер и включите на нём функцию вольтметра, идущий минусовой провод от вольтметра киньте на кузов или на двигатель (В общем на массу), а плюсовой на вывод A в начале, а потом на вывод D (Данные выводы обозначены, хорошенько присмотритесь к колодки проводов которую Вы отсоединили, там над каждым выводом буква стоит, ищите ту которая именно нужна Вам и к ней провод плюс подсоединяйте), при подсоединение прибора, во всех случаях он должен будет выдать показания не менее 12 Вольт, если меньше или вообще никаких не выдал, то у Вас либо аккумулятор разряжен, либо с проводкой что то, либо с ЭБУ и кстати, когда проверять будете проводку, клемму минус подсоедините обратно чтобы АКБ ток давал, после проверки (Если окажется что с проводкой всё в порядке), снова скиньте клемму и приступайте к снятию датчика с автомобиля, как мы уже сказали он крепится на винтах которые указаны синими стрелками (Там их всего два, Вы их сразу найдёте).

Установка: Устанавливается новый датчик в обратном порядке снятию, но вот проделать кой какую операцию всё же придётся, а именно будет нужно утопить шток датчика во внутрь, если он будет выступать более чем на 23 мм (Это измеряется линейкой или штангенциркулем, более подробно смотрите на фото 1 ниже), для этого два оголённых провода будет нужно (Они только в концах должны быть оголены), подсоединить к датчику и к АКБ, первый провод кидайте на положительный вывод АКБ и другим концом на вывод D самого датчика (см. фото 2), этот провод нужно будет после подсоединения заизолировать, второй же провод на минус к клемму АКБ кинуть придётся, а другим концом кратковременно касаемся вывода С датчика и эту операцию проделывайте до тех пор, пока шток не зайдёт во внутрь датчика ХХ.

Примечание! Если Вы не уверенны в том что датчик неисправен, то его можно проверить, для этого включите прибор и включите на нём функцию омметра, затем подсоедините щупы идущие от прибора к самому датчику, а именно к выводам его, подсоединять нужно следующим образом, один провод касается вывода А, а другой вывода В (Прибор должен будет показать сопротивление около 53 Ом), то же самое и с выводом C-D проделайте (Те же данные омметра выдать должен будет), если так и есть, то проверьте ещё и сопротивление между выводами А-С и между выводами B-D которое должно будет стремится к бесконечности (Как правило бесконечность на приборах, это либо 1 с точной «1.», либо просто 0, т.е. значение не поменялось), если обе проверки дали именно то, что мы указали, то датчик ХХ полностью исправен и не нуждается в замене, только перед установкой старого датчика, посмотрите на его уплотнительное кольцо (Оно выполнено из резины), при необходимости замените кольцо на новое!

Дополнительный видео-ролик: Более подробно посмотреть на процесс замены датчика ХХ, Вы можете в ролике который мы закрепили ниже:

Принцип работы РХХ ВАЗ-2110

Рассмотрим принцип работы регулятора ХХ. Этот элемент входит в конструкцию дроссельного узла, которым осуществляется дозирование воздуха, поступающего в цилиндры.

При отпущенной педали газа заслонка дроссельного узла перекрывает основной канал поступления воздуха. Чтобы обеспечить работу мотора при таком положении заслонки, в корпусе дроссельного узла проделан дополнительный канал небольшого сечения, по которому воздух подается в цилиндры, обходя заслонку.
Регулятор холостого хода предназначен для изменения сечения дополнительного канала, что позволяет ЭБУ поддерживать обороты независимо от условий.

Функционирует все так: регулятор ХХ при закрывании дроссельной заслонки приоткрывает обходной канал. С помощью датчика массового расхода воздуха определяется количество воздуха, поступившего через дополнительный канал. На основе этой информации ЭБУ регулирует количество впрыскиваемого топлива. Используя данные с других датчиков, блок управления определяет обороты коленчатого вала и, если они не соответствуют норме, посылает импульс на РХХ, чтобы путем изменения сечения канала стабилизировать работу мотора.

Датчик холостого хода. Принцип работы, признаки неисправности.

Датчик холостого хода (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Где находится Регулятор холостого хода (рхх)?

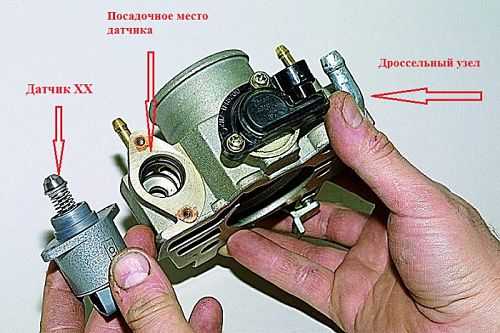

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Датчик холостого хода находится под номером 3. Рядом с номером 4

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА»

Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же

Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчика холостого хода (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Сколько стоит датчик холостого хода?

Купить датчик холостого хода на ваз вы можете в любом магазине автозапчастей вашего города. Стоимость датчика составляет порядка 350 рублей. Остерегайтесь подделок.

Датчик холостого хода ВАЗ 2110, 2112, 2111, проверка, замена, неисправности.

Датчик или регулятор холостого хода (РХХ) на инжекторных автомобилях ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 со временем выходит из строя или дает сбои. Регулятор отвечает за работу двигателя на нейтральной передаче. Когда вы оставляете двигатель на нейтралке, РХХ отвечает за его работу на холостых оборотах.

Устройство и принцип работы датчика холостого хода. Где находится

Датчик устроен очень просто – это электродвигатель с пружиной и иглой на конце штока. Там, где находится датчик холостого хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 расположен дроссельный узел, к патрубку которого прикреплен болтами датчик. Датчик регулирует подачу воздуха в топливо, поступающее в двигатель в холостом режиме. Это происходит за счет втягивания и выдвижения иглы штока. Конусный наконечник иглы служит дозатором нужного объема воздуха в воздушном канале.

Регулятор холостого хода работает плохо или сломан

На нейтральной передаче обороты двигателя не стабильны – то понижаются, то повышаются. Либо, при переходе на холостой ход, мотор и вовсе глохнет. Машина не заводится, если не нажать на педаль газа. При включении энергопотребляющих приборов, обороты двигателя резко падают. Все эти признаки говорят про неисправность датчика холостого хода. Если регулятор засорился, то его можно просто почистить. При механических же повреждениях деталь следует заменить.

Как проверить состояние регулятора холостого хода?

Если в работе мотора наблюдаются упомянутые проблемы, то необходима проверка датчика холостого хода ВАЗ 2110, 2112, 2111, чтобы решить вопрос о замене регулятора или его ремонте. Для этого нужно демонтировать датчик.

Делается это так:

поставьте машину на ручник;отсоедините минусовую клемму АКБ;отключите провода от регулятора;открутите винты крепления, соединяющие датчик с корпусом дросселя;снимите регулятор;место соединения обязательно почистите от ржавчины и грязи;для удобства работы можно снять крепления дроссельного узла и сдвинуть его немного в сторону.

Сначала проверяем датчик на наличие механических повреждений и загрязнений. Например – лопнула пружина, есть трещина на корпусе, на конусе иглы и штоке много окалины и сажи. В случае сломанной пружины и загрязнения штока проблему можно решить, не покупая новый датчик, а отремонтировать и почистить старый. Хотя, стоимость вопроса невелика.

Если визуальный осмотр не выявил проблему, то проверяем датчик на целостность электрической схемы. Это можно сделать при помощи тестера:

отсоединить колодку регулятора;минус АКБ подключить на массу (двигатель);плюс АКБ – к снятой колодке (выводы A: D);включить зажигание и проверить показания датчика.

Если тестер показывает ноль, то нужно проверить электронный блок управления и цепь. Если тестер показал 12 В, проверяем сопротивление самого регулятора. Подсоединяем тестер к клеммам попарно – сначала A: B, потом C: D. Прибор должен показать от 50 до 80 Ом сопротивления. При проверке пар A: C и B: D, прибор должен показать бесконечно большое сопротивление. Если при тестировании были получены другие данные, то датчик следует заменить.

Как поставить новый датчик холостого хода?

Даже для неопытного водителя замена датчика холостого хода ВАЗ 2110, ВАЗ 2112, ВАЗ 2111 не составит проблем. Для этого нужен новый регулятор, отвертка и масло. Обязательно отключите минус АКБ, во избежание замыкания, и не забудьте поставить машину на ручник. Как снять старый датчик, вы уже знаете. После этого следует хорошенько прочистить воздушный канал в дроссельном узле. Место крепления датчика тоже нужно очистить, и смазать маслом уплотнительное кольцо, если под рукой нет, то можно взять пару капель с щупа, больше и не нужно. Кольцо накладывается на отверстие воздушного канала, затем вставляется датчик до упора и крепится винтами.

Видео по обслуживанию датчика холостого хода в ВАЗ 2110, ВАЗ 2112, ВАЗ 2111:

Ролик о том как своими руками правильно заменить датчик холостого хода (РХХ) в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Видео как снять и почистить датчик холостого хода:

Какие могут быть неисправности датчика

Поломки в функционировании регулятора доставляют большое количество проблем автовладельцу. Соответственно, длительное игнорирование проблемы может спровоцировать ДТП. Поэтому не стоит пренебрегать собственной безопасностью и желательно выявить неисправность на ранних этапах.

Сигналы неисправного регулятора:

1. Обороты двигателя постоянно «гуляют». Можно заметить внезапное увеличение/уменьшение этого показателя.
2. При холодном запуске мотора не происходит повышения оборотов.
3. При включении дополнительных электроприборов (фары, печка и др.) заметно снижаются обороты на ХХ.
4. ДВС останавливается на холостых оборотах и при включении передачи.

На практике есть и иные признаки неисправностей РХХ, но чтобы не ошибиться и не перепутать неисправность датчика с иными поломками, важно знать, как проверяется рассматриваемый узел

Проверка исправности РХХ

Первоначально поставьте автомобиль на ручник и положите под колеса противооткаты. Далее получите доступ до устройства, отсоедините его от колодки питающих проводов. Следующим шагом проверьте напряжение при помощи обычного вольтметра. Проверяемые контакты: минус ДВС и плюс на контакты колодки проводов A, D.

Для правильной проверки включите зажигание и оцените информацию, которую вы получили. Напряжение на приборе должно быть не более 12 Вольт. Если показатель меньше, тогда возможны проблемы с АКБ. Если напряжения вовсе нет, тогда нужно проверить электронный блок управления и всю цепь полностью.

Далее проводите осмотр при включенном зажигании. Проверьте выводы А:В, С:D. Оптимальным сопротивлением должно быть около 53 Ом. При демонтированном датчике и включенном зажигании если к нему подключить питающую колодку, то конусная игла должна сдвинуться. Если ничего подобного не произошло – узел неисправен.

В ином случае неисправность кроется в работе регулятора, но не стоит паниковать и сразу ехать на станцию техобслуживания. Провести замену рассматриваемого узла или его чистку можно самостоятельно.
