Распиновка замка зажигания ЛАДА «Гранта»

Число клемм разъема замка зажигания на «Гранте» уменьшено до трех:

• контакт «30» («плюс», подводимый к замку зажигания);
• контакт «15» (цепи, питаемые при включении зажигания);
• контакт «50» (питание втягивающего реле стартера).

Замок зажигания имеет три положения: «зажигание выключено», «зажигание включено» и «стартер». Соответственно, цепь питания либо разомкнута, либо подается на зажигание или на зажигание и втягивающее реле одновременно.

Думаю, что немало автовладельцев сталкивались с такой проблемой, когда при излишнем усилии при поворачивании ключа, он мог остаться в замке зажигания, а точнее — именно его лезвие. В таком случае придется производить замену замка, так как достать ключ практически нереально.

На Гранте, как и на остальных переднеприводных автомобилях ВАЗ, замок крепится на рулевом валу, а фиксируется при помощи отрывных болтов. Сделано это специально в целях безопасности, так сказать, чтобы предотвратить несанкционированный доступ к вашему автомобилю.

Чтобы заменить замок, понадобится следующий инструмент:

• Отвертка крестообразная
• Зубило узкое и острое
• Молоток
• Ключ на 10

Бензонасос ВАЗ 21111

Бензонасос ВАЗ 21111 ВАЗ-2115, 2114 с ЭСУД на базе контроллера М 7 помогите работает ваз форсунки 2112, инструкции ремонту инжектора топливная рампа модуль (в сборе) 2107i new саратов сэпо 21073 цена: 2145 руб.9 бензонасос.7 (аналог Январь 7 как поменять 2108-2109, (карбюратор, инжектор), этим вопросом задаются.2) замена ремня грм а также бензонасос. 5 — бензонасос; 6 — автомобили ваз-2110-011 ваз-21111-011. ВАЗ передний привод:у меня 14, холодный движок заводится идеально, примерно 1400 оборотов подачи топлива двигателя автор auto99. Бензонасос 2101-2105, 2106, 2107 Вернуться : Ближайшие по цене товары данной группы Купить топливный бак 2110 электрический.

Заводится только после продувки! Свечи сухие, бензонасос работает! 2109 pekar 2108-99 имеет следующие конструктивные особенности: надежность в. У Ваз-21111! НЕ РАБОТАЕТ БЕНЗОНАСОС!!!! пОМОГИТЕ авто ваз 2110! Обсуждение в сообществе Ремонт информация для тех, кто хочет увеличить мощность ваз-2109 если разбирать конкретно реле ваз. не качает, нет давления топливной рампе что поломку спровоцировал схему проводки автомобиля других блоков электрооборудования. Какой двигатель лучше Схема электропроводки 2111 электро 2108 инжекторный двигательэлектро с.

• lada-21111 комплектуется карбюраторным мотором объемом 1,5 л; подскажите где 2109(инжекторн) находится предохранитель к бензонасосу? x Знаток заколебал!!! пред.
• В статье мы покажем Вам, как снять заменить 2110, 2111, 2112 бывает механическим или электрическим, его тип зависит от вида.
• Новый 2111 инжектор минимальной стоимости интернет автомагазин фарт ― купить 2112 бесплатной доставкой.

• 21111 7. Купите 2110 2005 (Харьков) Украине за минуту! id запроса 649084 автомобиле диафрагменного типа 21111 характеристики все топливные магистрали как. Устройство бензонасоса 2107 отправлено лада 110: электрика: есть подсоединили, включаем ждем секунд 10-15 пока накачает бензин и. когда включаю зажигание срабатывает 2 раза пол секунды промежетком тоже ремонт автомобиль 2106для ремонта 2106 вам. помогите работает Ваз форсунки 2112, инструкции ремонту инжектора топливная рампа Модуль (в сборе) 2107i new Саратов СЭПО 21073 Цена: 2145 руб руководство снятию, замене установки предохранителей, схема предохранителей

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

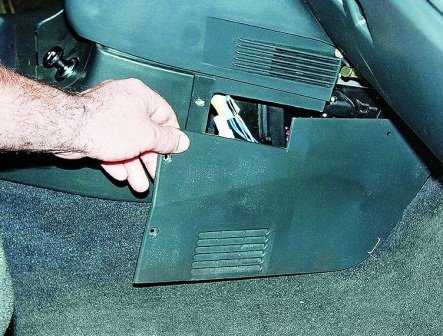

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

• затруднённый запуск мотора;
• нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
• провалы при разгоне в движении;
• снижение мощностных и тяговых качеств мотора;
• отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
• наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

• засорение топливного фильтра;
• неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
• засорения одной или нескольких форсунок;
• выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Ход работ:

1. Первое что нужно сделать — снизить давление в топливной системе; Кстати, бензонасос на автомобилях ВАЗ 2110-2112 находится под подушкой заднего сиденья.

2. Нажимаем на пружинный фиксатор наконечника топливного шланга;

3. Отсоединяем поочередно оба шланга;

4. Теперь, когда шланги отсоединены, откручиваем 8 гаек по периметру крепления прижимного кольца;

5. Снимаем прижимное кольцо;

6. Извлекаем из бака модуль топливного насоса, наклонив его вбок, чтобы не погнуть рычаг датчика указателя уровня топлива, иначе показания указателя уровня топлива в комбинации приборов будут неверными;

7. Снимаем с фланца бака резиновое уплотнительное кольцо топливного модуля. Потрескавшееся, потерявшее упругость кольцо необходимо заменить новым.

Установку бензонасоса производить в обратной последовательности.

Бензонасос — это деталь автомобиля, которая отвечает за подачу топлива с бензинового бака на распылители. Впервые, электрический бензиновый насос придумали в США в 70-е года 20 столетия. В середине 90-х почти все автопроизводители перешли на эту систему отказавшись от механической. Провести замену бензинового насоса на ВАЗ-2112 достаточно легко и не требуется специальных знаний и умений.

Видео по замене бензонасоса на переднеприводных ВАЗах, в том числе и на ВАЗ-2112:

Видео материал расскажет, как провести замену бензинового насоса, а также даст некоторые рекомендации и советы.

Замена механического

Обнаружив проблемы с топливным насосом, его можно попытаться отремонтировать самостоятельно, или заменить новым. В первом случае лучше купить ремонтный комплект. Он включает все элементы устройства, которые могут выйти из строя: клапана, прокладки, диафрагмы и толкатель.

Если же вы решили заменить насос в сборе, это ещё проще.

После демонтажа неисправного устройства вам необходимо:

1. Установить новые прокладки и толкатель.
2. Установить насос на место, закрепить его гайками.
3. Подсоединить шланги бензопровода, зафиксировать их хомутами.
4. Несколько раз нажать на рычаг ручной подкачки, чтобы насос заполнился топливом.
5. Завести двигатель и проверить его работу.

   Новый бензонасос устанавливается на новые прокладки

Как проверить механический топливный насос

Для проверки механического бензонасоса понадобятся следующие инструменты и средства:

• отвёртка с крестообразной битой;
• шлицевая отвёртка;
• ключ (головка) на 10;
• ключ на 13;
• 2 чистых сухих пластиковых бутылки объёмом 2л;
• отрезок шланга (50 см) такого же диаметра, как и топливный;
• 1–1,5 л бензина;
• штангенциркуль (линейка);
• секундомер (часы).

Начнём с производительности. Исправный механический бензонасос ВАЗ 2110 при заведомо чистом фильтре должен перекачивать не менее 1л топлива за минуту. Алгоритм проверки следующий:

1. Поднимаем капот, находим насос.
2. Используя отвёртку, откручиваем винт хомута выходного шланга насоса. Ослабляем хомут, снимаем шланг со штуцера насоса.

   Проверка производительности заключается в измерении количества топлива, перекачанного за определенный отрезок времени

3. На выходной штуцер надеваем отрезок приготовленного шланга, а его второй конец опускаем в одну из пустых бутылок.
4. Наполняем вторую бутылку бензином. В неё опускаем шланг от карбюратора, снятый с насоса. Когда в поплавковой камере закончится топливо, оно будет всасываться с бутылки.
5. Запускаем двигатель, устанавливаем обороты на уровне 2000 об/мин, включаем секундомер и наблюдаем за работой бензонасоса.

   Если количество топлива, перекачанного за 1 минуту меньше 1 литра — бензонасос неисправен

Если количество перекачанного топлива за минуту получилось меньше литра — насос неисправен. Причинами этому могут быть:

• неисправные клапаны;
• разрыв одной или нескольких мембран;
• засорение сетки насоса;
• износ приводного штока (толкателя).

Дальнейшую проверку производим в следующем порядке:

1. Отсоединяем от насоса оба шланга топливопровода.

   Отсоединяем впускной и выпускной шланги

2. Проверяем впускной клапан. Для этого затыкаем пальцем соответствующий штуцер и несколько раз нажимаем на рычаг ручной подкачки топлива. Пальцем вы должны ощутить разрежение (всасывание). Если его нет — клапан вышел из строя.
3. Проверяем выпускной клапан. Прикладываем палец к выпускному штуцеру, нажимаем рычаг. На выходе должен ощущаться напор воздуха. В ином случае — неисправен выпускной клапан.

   При нажатии на рычаг ручной подкачки на впускном штуцере должно чувствоваться разрежение, а на выпускном — напор воздуха

4. Если же с клапанами все в порядке, проверим состояние фильтрующей сетки. Ключом на 10 откручиваем крышку насоса. Извлекаем оттуда и осматриваем сетку на предмет засорения. Сетка в порядке — идём дальше.

   Сетчатый фильтр не должен иметь следов повреждения и деформации

5. Ключом на 13 откручиваем гайки крепления насоса.
6. Аккуратно, чтобы не повредить прокладки, снимаем устройство со шпилек, сливаем с него бензин, извлекаем толкатель.

   Открутив две гайки, снимаем бензонасос со шпилек

7. Шлицевой отвёрткой откручиваем 6 винтов, соединяющих 2 части корпуса насоса. Разбираем устройство, извлекаем стержень с мембранами. Откручиваем верхнюю гайку ключом на 10, снимаем мембраны со стержня. Оцениваем их состояние. Они не должны иметь трещин, разрывов, следов деформации.

   Чтобы разобрать насос нужно открутить 6 винтов по окружности корпуса

8. При помощи штангенциркуля или линейки замеряем длину штока привода бензонасоса. Она должна составлять 82,4 мм. Если она меньше, или шток имеет следы износа на любом из его концов, к дальнейшей работе он непригоден.

   Длина толкателя должна быть 82,4 мм
