Снятие переднего бампера Гранта
Подойдем к процессу обстоятельно с подготовкой и пошаговыми иллюстрациями.
Необходимый инструмент
Готовим:
- Шестигранник-звездочку Torx T-20;
- Крестовую отвертку;
- Ключи на 10: накидной или рожковый, трещотку с соотвутствующей головкой;
- Яму или подъемник.
Как снять пошагово
Приступаем к работе.
Шаг 1: снимаем рамку номера с переднего бампера – под ней 2 болта на 10. Выкручиваем их.
Шаг 2: открываем капот. Выкручиваем 6 болтов: 4 держат рамку радиатора сверху, еще по одному справа и слева от рамки.
Шаг 3: убираем винты со звездочкой (нужен ключ Torx), которые крепят подкрылки. По 2 с каждой стороны.
Шаг 4: снизу находим по 2 самореза (справа и слева) ближе к крыльям – выкручиваем.

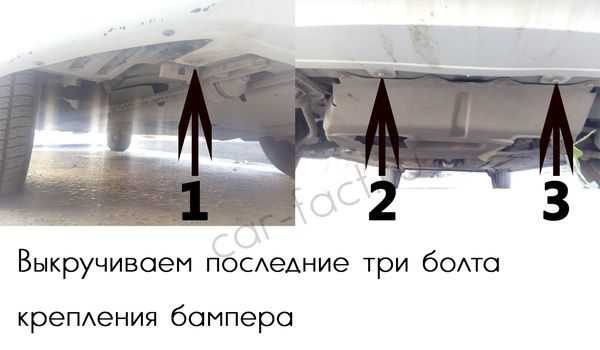

Шаг 5: убираем последние три болта крепления снизу ближе к защите. Если защита мешает – откручиваем край, мешающий демонтажу.
Шаг 6: по краям возле крыльев аккуратно тянем бампер на себя, пока он не сойдет с защелок.
Установлены противотуманки? Отсоедините их перед работой!
Сборку производить в обратном порядке.
Снятие и установка заднего бампера Лада Гранта
Вам потребуются: ключи ТОRХ ТЗО и «на 10», отвертка с крестообразным лезвием.
1. Снимите брызговики задних колес (см. «Снятие и установка брызговиков и подкрылков колеc Лада Гранта«).2. Выверните два винта (по одному с каждой стороны) крепления заднего бампера к аркам колес.
3. Выверните три болта нижнего крепления заднего бампера к кузову. 4. Снимите задние фонари (см. «Замена заднего фонаря Лада Гранта»).
5. Выверните восемь болтов (рис. 2) верхнего крепления заднего бампера к кузову,
Рис. 2 Расположение болтов крепления верхней части заднего бампера Лада Гранта
6. Аккуратно, преодолевая сопротивление фиксаторов, извлеките боковые защелки крепления заднего бампера к крылу с обеих сторон автомобиля.
7. Отведите бампер от кузова на длину соединительного жгута проводов.8. Подденьте отверткой и извлеките резиновый уплотнитель жгута проводов из отверстия кузова.
9. Вытяните жгут проводов из кузова,10. Рассоедините колодки жгута проводов фонарей освещения номерного знака.
11. Снимите задний бампер
12. При необходимости выверните на внутренней стороне бампера три винта…13… .и снимите блок фонарей освещения номерного знака.
Лада Гранта успела стать одним из наиболее популярных отечественных автомобилей. Этому, во многом, способствовала доступная цена авто, которая ближе к стоимости «классической» линейки. А вот многие технические новшества пришли из «старших» моделей автомобилей. Так что, особенности демонтажа бампера Лада Гранта есть, и их нужно учитывать.
Порядок работы по демонтажу заднего бампера
Как только все инструменты подобраны, и находятся в непосредственной близости к вам, можно приступать к работе. Для этого вам нужно будет взять ключ TORX T-30 с головкой «на 10», а также отвертку с крестообразным наконечником.
Аккуратно убираем брызговики, если они присутствуют.
После этого вы доберетесь к детали, по обеим сторонам которой можно обнаружить по винту. Они и фиксируют бампер на колесных арках. Как несложно догадаться, открутить винты нужно на обоих колёсах.
Теперь потребуется убрать сразу три болта, которые удерживают бампер на кузове автомобиля.
После этого у вас откроется доступ к задним фарам, которые нужно будет аккуратно снять. Они практически ничем не удерживаются, так что проблем с этим возникнуть не должно.
Откручиваем два винта под фарами.
Теперь наступает очередь восьми винтов, фиксирующих бампер на верхней части кузова. Все они располагаются в один ряд. Учитывайте только то, что винты есть и под фарами. И, если их не открутить, то бампер останется недвижимым.
На боковых частях бампера есть особые защелки, которые крепят деталь к автомобилю. С ними нужно быть очень осторожным, так как сломать их крайне просто. Особенно легко это сделать, если автомобиль уже простоял несколько зим на улице.
И лишь сейчас можно аккуратно отвести деталь от кузова машины на небольшое расстояние. Но оно не должно превышать размер жгута проводов, которые там находятся.
Этот жгут аккуратно поддевается отверткой или любым другим подходящим предметом
Важно вытащить жгут из резины аккуратно, так как он плотно уложен в кузовные отверстия. Если самостоятельно справиться вы не можете, то стоит позвать на помощь ещё одного человека.
Как только жгут окажется в досягаемости к вам, можно аккуратно расцеплять колодки проводов
Этим самым вы отключите освещение номерного знака, и сделаете возможным снять бампер полностью.
Естественно, что установка бампера Лада Гранта производится в обратном порядке с точным соблюдением всех пунктов.
Общие вопросы по обвесу 2190
Ответим на пару-тройку основных вопросов по бамперам Гранты.
Для чего может потребоваться замена бампера
Возможная причина для замены обвеса на ВАЗ 2190:
- Мелкое (или крупное) ДТП;
- Установка неродного обвеса;
- Монтаж дополнительных устройств: нештатного парктроника, камеры заднего вида и т.п.;
- Любопытство.

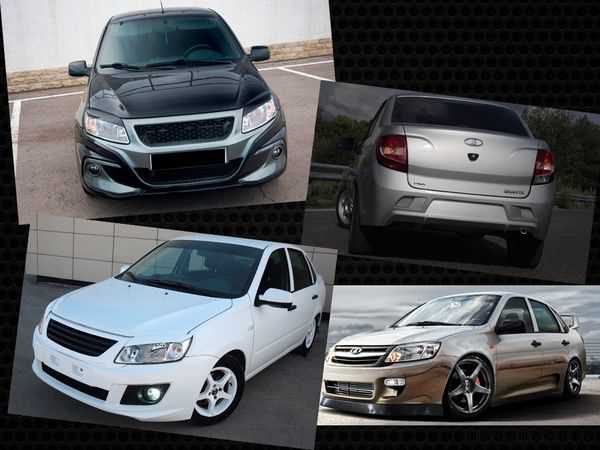

Вариантов нештатных обвесов для Лады сегодня много.
Неродные обвесы делают неофициально. Отсюда возможны проблемы со стыками и непопаданием в цвет.
Где найти усилитель переднего бампера
В отличие от дорестайлинговых Калин, на Гранте с завода идет усилитель бампера. Многие путают его с обычным креплением. Доступ к детали получите только после демонтажа переднего обвеса.
Усилитель на Ладе скорее символический, как и заводская защита картера. Но на Калине нет и такого.
Видео инструкция как снимать
Вот ролики с процессом работы:
Демонтаж бампера
Естественно, что голыми руками мы ничего не сможем сделать. Для нормальной работы нам потребуется использовать специальные инструменты. Тем не менее, их нужно будет совсем немного.
Инструмент
- Самым необходимым можно считать обычную отвертку с крестообразным лезвием типа «Филипс»;
- также ключ с головкой на «10» и соответствующей трещоткой. Ключ может быть рожковым или же накидным.
- Помимо этого, пригодятся нам ключи типа TORX T-20 и TORX T-30.
Среди прочего, не лишним будет поднять автомобиль на гидравлическом подъёмнике, так как этим вы откроете себе доступ к нижней части креплений. Если такого подъёмника нет, то нужно будет загнать авто на «яму» или же эстакаду. В самом крайнем случае, подготовьте тряпку, чтобы постелить её на землю.
Непосредственный процесс демонтажа
Важно помнить, что особенности крепления переднего и заднего бампера существенно различаются. Так что ориентироваться нужно только на подходящие руководства.. Для начала, потребуется приготовить рожковый или же накидной ключ с головкой на «10» и трещоткой, а также крестообразную головку
Постарайтесь не откладывать далеко и TORX T-20. Все эти инструменты вам пригодятся. А вот TORX T-30 нужен не всегда, а лишь в некоторых партиях автомобиля Лада Гранта. Будьте предельно внимательны, так как неосторожные движения могут привести к тому, что защелки будут сломаны. А ремонт пластиковых запчастей выполнить очень трудно.
Для начала, потребуется приготовить рожковый или же накидной ключ с головкой на «10» и трещоткой, а также крестообразную головку. Постарайтесь не откладывать далеко и TORX T-20. Все эти инструменты вам пригодятся. А вот TORX T-30 нужен не всегда, а лишь в некоторых партиях автомобиля Лада Гранта. Будьте предельно внимательны, так как неосторожные движения могут привести к тому, что защелки будут сломаны. А ремонт пластиковых запчастей выполнить очень трудно.
Первый пункт демонтажа говорит о том, чтобы снять номерной знак машины.
Теперь снимите два винта крепления, которые вы обнаружите непосредственно за номерным знаком. С этой целью нужно применить ключ с головкой на «10».
После этого максимально выкручиваем руль, чтобы добраться до болтов над колёсами. Они прижимают бампер на арках. Руль нужно будет поочередно прокручивать в одну и другую сторону, чтобы открутить по два болта на каждой арке. Тут и пригодятся ключи типа TORX T-20. Помните только о том, что болты не находятся рядом. Один из них можно обнаружить в верхней части, а другой — почти в самом низу.
Далее необходимо открутить ещё два болта, которыми передний элемент закрепляется на подкрылке на нижней своей части.
В нижней части будет ещё три болта
При их откручивании нужно обратить особое внимание на то, по какому типу выполнена защита картера. Если она не была сделана на заводе, то это может значительно усложнить снятие переднего бампера
В этой ситуации придётся отсоединить защиту, подложив под неё любой подходящий предмет, дабы не привести в негодность задние крепления.
Теперь постарайтесь вытащить деталь из защелок максимально аккуратно. Вот и всё, бампер полностью снят.
Снятие и установка переднешго бампера Лада Гранта
Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», ТОRХ Т20, торцовая головка «на 10».
1. Снимите регистрационный знак.2. Выверните расположенные под регистрационным знаком два болта крепления бампера к усилителю.
3. Выверните четыре винта (по два с каждой стороны) крепления передних частей подкрылков к переднему бамперу.
4. Выверните шесть болтов верхнего крепления бампера к кузову.
5. Выверните четыре винта А (рис. 1) и три болта Б нижнего крепления переднего бампера к кузову и подкрылкам.
Рис. 1 Нижнее крепление переднего бампера Лада Гранта : А — винты; Б — болты
6 Преодолевая сопротивление фиксатора, аккуратно извлеките боковые защелки крепления переднего бампера к крылу с обеих сторон автомобиля.
ПРИМЕЧАНИЕНа автомобиле, оборудованном передними противотуманными фарами, отсоедините от противотуманных фар колодки жгутов проводов.
7. Сдвиньте вперед и снимите передний бампер.
8. При необходимости снимите с бампера облицовку радиатора (см. «Снятие и установка решетки радиатора Лада Гранта«).9. Установите передний бампер в порядке, обратном снятию.
В каких случаях может потребоваться снятие заднего бампера?
Замена бампера в результате ДТП
Учитывая популярность автомобиля Лада Гранта у нас в стране, а также в государствах ближнего зарубежья, можно заметить, что на дорогах появляется всё больше экземпляров данного автомобиля. А значит, и «травмируют» они свои бамперы очень часто. Так что, снять бампер может быть нужно для того, чтобы заменить его новым.
Демонтаж бампера уместен и тогда, когда вы желаете заменить его другой моделью, создав своему автомобилю новый имидж.
Тюнинговые модели бамперов
Бампер «Я робот» на Гранту
Популярностью сейчас пользуется бампер типа «Я — робот», в котором учитывается множество параметров, включая и повышение аэродинамических характеристик. Впрочем, подобные спецификации более характерны для переднего бампера, тогда как задний бампер исключительно улучшает внешний вид машины. К тому же, такой бампер будет очень просто закрепить, так как он полностью совмещается с заводскими креплениями.
Нестандартный задний бампер
Конструкция бампера типа STM значительно повысит эффективность охлаждения тормозов, что предпочитают практичные автолюбители.
