Замена абс lada granta (ваз гранта)

Альтернативное решение вопроса

• изъять из емкости использованную жидкость и залить новую;
• прокачать классическим методом по оговоренной производителем схеме все четыре тормозных цилиндра;
• установить вместо крышки «тормозного бачка» специальный переходник под компрессор или самодельную установку;
• подсоединить к сливному штуцеру модуля антиблокировки шланг и отвернуть его на 1 оборот;
• создать давление около 1 BAR;
• идентифицировать окончание выхода старой жидкости и пузырьков;
• сбросить давление.

В процессе замены использованной тормозной жидкости новой в системе с АБС следует принять во внимание такие замечания:

• необходим постоянный контроль над уровнем жидкости в бачке: снижение ниже минимальной отметки (MIN, Low) не допускается;
• допустимое время работы гидронасоса – 2 мин., в случае превышения – выключить зажигание и дать остыть установке 5-10 минут.
• перед сливом жидкости необходимо «разрядить» систему, нажимая на педаль тормоза не менее 20 раз;
• использованную жидкость или длительно простоявший в открытой таре состав заливать строго запрещено;
• при включении зажигания и открытом сливном штуцере следует быть готовым к резкому выбросу жидкости.

Что можно сделать самостоятельно

Как я уже сказал: не надо паниковать. Разберем по пунктам что можно сделать самостоятельно.

• Откройте капот и отключите аккумулятор. Электронный блок управления находится под капотом, обычно в одном корпусе с гидромодулятором (распределитель тормозных усилий).
  Статья по устройству АБС Узнать его можно по большому количеству подходящих к блоку тормозных трубок (обычно 6) и пучку проводов с разъемом. Так вот, отсоедините этот разъем и внимательно осмотрите на наличие воды или механических повреждений контактов. При наличии влаги продуйте и просушите.
• Проверьте предохранители , это надо было сделать в первую очередь. Ну ничего, вытираем руки и вперед. На систему абс могут идти несколько предохранителей, которые находятся в подкапотном монтажном блоке, как правило.
• Ну а дальше чуть сложнее. Если есть автомобильный подъемник, то смотрим на нем. Если нет, можно приподнять домкратом. Ваша задача осмотреть на наличие повреждений провода, которые идут к колесным датчикам (обычно вкручены в ступицу). Потому что часто эти проводя слетают с креплений и перетираются о колесо.
• Колесные датчики выполнены конструктивно с проводом и разъемом на конце. Длина провода может достигать 1 метра. Ваша задача найти эти разъемы и проверить качество и наличие контакта. Смотрите чтобы не было влаги и ржавчины.
• Если все в порядке, но все равно горит лампочка абс, то вам прямая дорога в автосервис. Тем более что не всегда ошибку по блокировочной системе можно «скинуть» простым снятием клеммы аккумулятора.

Но в большинстве случаев после устранения неисправности следует немного проехаться на автомобиле и пру раз затормозить. Лампочка абс гаснет.

Все что здесь написано касается самостоятельных поисков. В хорошем сервисе к вашему авто подключат сканер, который конкретно скажет что сломалось.

Антиблокировочная система ABS: устройство и принцип работы АБС на автомобиле

Итак, прежде чем напрямую перейти к неисправностям, отметим, что преимущества системы ABS очевидны — автомобиль остается управляемым при экстренном торможении, что позволяет объехать препятствие, а также избежать возможных серьезных последствий.

В двух словах, ABS– это антиблокировочная система, которая предотвращает блокировку колес при торможении. Водитель ощущает работу системы по характерным признакам, когда нажатая педаль тормоза «трещит», «вибрирует» или «отстреливает». Дело в том, что при сильно и постоянно нажатом тормозе происходит «импульсная» блокировка и разблокировка колес (несколько раз в секунду).

Если сравнивать торможение с АБС и без, при экстренном торможении на машине без такой системы управляющие колеса окажутся заблокированными. Это приводит к тому, что путем поворота руля изменить траекторию движения автомобиля не получится.

Разобравшись с тем, что такое АБС, следует изучить, из чего состоит система. Хотя на разных авто устройство может несколько отличаться, общая конструкция включает в себя:

• датчики скорости вращения колес;
• клапаны управления в гидравлической тормозной магистрали
• также в систему может быть интегрирован насос;
• электронный блок управления ABS;

Получается, АБС (иногда ошибочно называется ABC) это своеобразный регулятор давления в тормозной магистрали. При торможении информация от датчиков о резком замедлении колеса поступает в блок, который начинает изменять давление в тормозных магистралях, уменьшая давление и разблокируя колесо.

Блок опрашивает датчики по несколько раз в секунду, что и проявляется в виде «трещетки» на педали тормоза. Разные системы имеют различное число датчиков и клапанов (выделяют четырехканальные АБС, трехканальные ABS и т.д.). Как правило, на современных авто сегодня стоят решения с четырьмя каналами (по 1 каналу на каждое колесо).

Как правильно и быстро прокачать тормоза с АБС

На порядок прокачки тормозов влияет конструкция системы,особенности расположения компонентов и наличие дополнительных электронных модулей. Начинать надо со сброса давления в гидроаккумуляторе. Для этого необходимо выключить зажигание (двигатель заводить не обязательно) и покачать педалью.

Простой секрет быстрой прокачки тормозов. Видео:

Прочитайте как прокачать тормоза с АБС и запаситесь следующими материалами, деталями, приспособлениями и инструментами:

• накидной ключ;
• резиновый (можно пластиковый) шланг с диаметром, соответствующим толщине наконечника штуцера;
• жидкость тормозная;
• емкость (обязательно прозрачная), в которую будете сливать старую тормозную жидкость.

Прокачка тормозов с АБС, где компоненты расположены в одном блоке, мало отличается от стандартной процедуры. Единственное что надо сделать — отключить систему, вытащив предохранитель. Такой способ работает на отечественных «Ладах».

Можно воспользоваться возможностями встроенного насоса. Тогда прокачивать придется с включенным зажиганием или даже при запущенном двигателе. Порядок прокачки тормозов начинается с правого переднего цилиндра и выглядит так:

• отсоединить клемму датчика контроля уровня, зафиксированного на крышке расширительного бачка;
• снять крышку;
• открыть тормозной бачок;
• до краев заполнить бачок тормозной жидкостью;
• надеть шланг на наконечник штуцера;
• опустить конец шланга в посуду для сбора жидкости;
• открыть штуцер, провернув на четверть или половину оборота;
• чтобы активировать электронные системы, включить зажигание;
• выжать тормоз;
• дождаться, пока насос выгонит завоздушенную смесь;
• отпустить тормозную педаль;
• ключом закрутить штуцер.

Схема прокачки тормозов не отличается на любых автомобилях. Сначала удаляется воздух из «дальнего» контура (у «леворульных» автомобилей оно находится справа), затем из «ближнего».

Чтобы прокачать систему с компонентами, расположенными в разных местах, необходим диагностический тестер. Он подключается к автомобилю и позволяет при помощи смартфона или компьютера управлять электронными компонентами. При этом тоже придется откручивать штуцеры и сливать завоздушенную жидкость. Однако манипуляций с педалью не потребуется. Вместо этого нужно задействовать клапана и электронасос с помощью соответствующих пунктов меню. Таким образом можно прокачать системы на VW Passat B6 и других современных авто.

Прокачка тормозов на примере «Приоры»

Перед тем как прокачать тормоза с АБС, придется загнать машину на яму. Это позволит получить удобный доступ к штуцерам на задних рабочих цилиндрах и позволит обойтись без снятия дисков во время работы. На «Приоре» порядок прокачки тормозов с ABS не отличается от принятого на более простых моделях. Единственное отличие — работу нужно выполнять, предварительно включив зажигание. В этом случае электромагнитные клапаны будут в открытом положении.

Прокачка тормозов на Приоре. Видео:

Замена «гранаты» на Лада Гранта

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

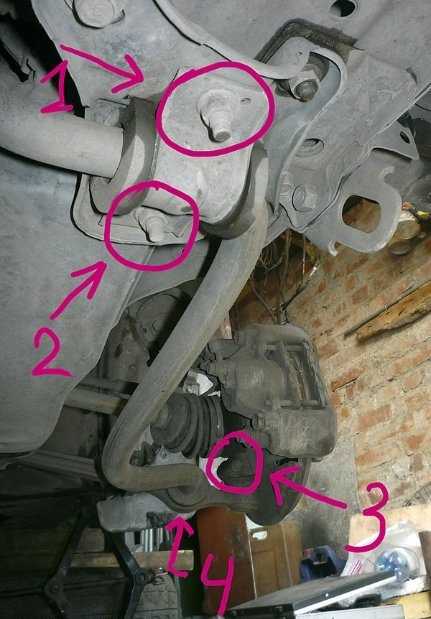

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

С помощью молотка аккуратно выбейте «гранату».

9) Не забудьте снять отверткой стопорное колечко.

10) Слева на фото ШРУС производства «АвтоВАЗ», а справа – «Белмаг». Как видно, конкретно из этих образцов предпочтительнее вазовский, поскольку у него лучше прокалка.

11) Возьмите смазку и заполните ей весь подшипник «гранаты».

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

14) Ударяя молотком по гайке, забейте «гранату» на место

В процессе крайне важно держать ШРУС ровно по отношению к приводу

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

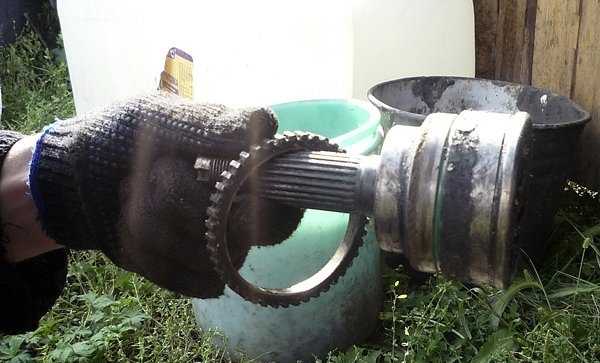

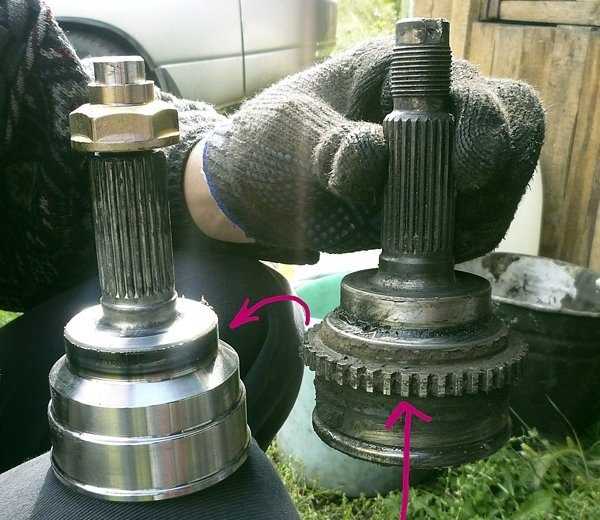

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

Описанная выше схема действительна лишь для внешней «гранаты». Чтобы добраться до внутренней, машину желательно поставить на подъемник, слить масло из КПП, проделать ряд манипуляций по снятию ступицы со ШРУСа, а потом при помощи монтажки аккуратно, стремясь не повредить защитное кольцо, вытащить привод из коробки передач.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!

Тормозная жидкость на Лада Гранта

Для современного автомобиля производства ВАЗа, марки Лада Гранта характерно наличие функционирующей тормозной системы, оснащенной системой приведения в движение автомобиля с гидравликой. Сменить отработанную тормозную жидкость необходимо по существующим условиям, указанным производителем: по пройденному времени, которое оно использовалось и совершенным километрам пробега.

В технических условиях эксплуатации указано, какое количество тормозной жидкости должно быть в наличии, используемой для замены, и какая марка тормозного реагента подойдет наиболее оптимально.

Почему горит лампочка ABS и что следует сразу проверить

Во-первых, в данных обстоятельствах нужно поехать на мойку и тщательно вымыть диски на колесах. Очень часто бывает, что после завершения промывки сильным напором датчики ABS, которые размещаются возле тормозных дисков, очищаются. Пока вы двигаетесь к мойке, протестируйте тормозную систему еще раз. Наберите скорость 80 км/ч, закройте в салоне окна, выключите звук магнитофона. Если колеса (передние или задние) будут издавать едва слышное либо назойливое гудение во время езды, то, вероятнее всего, лампочка сигнализирует о поломке ступичного подшипника.

Кроме этого, можно провести дополнительные мероприятия:

• обследовать блок с предохранителями, поменять модуль, отвечающий за функционирование антиблокировочной системы;
• если имеется возможность, распознать шифр ошибки и поинтересоваться им на интернет-форумах;
• обратиться к специалисту, которому нужно подробно описать ситуацию, после чего попытаться самому устранить ошибку;
• поднять автомашину на домкрат, открутить колеса и посмотреть, не загрязнены ли датчики ABS;
• изучить электронный блок управления, размещенный под капотом (нет ли на нем или внутри влаги);
• все же лучший выход из создавшейся ситуации – сделать диагностику антиблокировочной и электрической систем автомобиля на СТО.

Вне всякого сомнения, последний вариант наиболее разумный, так как вы сможете получить конкретную информацию о причинах поломки (почему горит лампочка ABS), выяснить, серьезные ли неполадки, а также определиться со стоимостью ремонта. Только таким образом вы избавитесь от проблемы, связанной с горящей лампочкой ABS, и другими неприятностями в работе транспортного средства.

Будет достаточно подключения оборудования компьютерной диагностики с новейшей программой для наиболее полного и точного тестирования автомобиля и выявления ошибок. Уделите этому всего несколько минут, и вам предоставят необходимую информацию для самостоятельного или профессионального устранения неисправности.

Рекомендуем

Если же вы относитесь к той категории людей, которые привыкли сами справляться с трудностями, подскажем, как правильно исправить возникшие проблемы.

Устройство антиблокировочной системы тормозов (ABS)

При торможении АБС регулирует давление жидкости в рабочих цилиндрах, предотвращая полную блокировку колес. Благодаря этому сокращается тормозной путь и водитель продолжает контролировать траекторию движения автомобиля даже при интенсивном торможении на снегу песке или мокром асфальте.

Принцип работы системы abs. Видео:

Антиблокировочная система включает следующие детали:

• Блок управления. Электроника, меняющая давление за счет открытия и закрытия перепускных клапанов. Она анализирует информацию о вращения колес. При остановке колеса клапан частично сбрасывает давление и колодка давит слабее.
• Датчики, контролирующие частоту вращения. Устройства крепятся на колесных ступицах и работают за счет эффекта Холла. Они передают информацию в ЭБУ.
• Гидравлический блок. В его состав входят гидроаккумуляторы, электромагнитные клапаны для впуска и выпуска, насос с электроприводом и демпфирующие камеры.

В нормальном положении выпускные клапаны закрыты и не дают жидкости выйти из цилиндра. Соответственно, впускные открыты и не препятствуют повышению давления при нажатии на педаль. Когда машина тормозит, жидкость поступает в цилиндр, повышая давление в нем. Если же колесо начинает замедляться слишком резко, ЭБУ перекрывает впускной клапан, препятствуя блокировке. При необходимости подается сигнал на открытие выпускного клапана, уменьшающего давление до величины, при которой колесо разблокируется.

Когда менять ШРУС, признаки неисправности

Как и было сказано, наружная граната выходит из строя примерно через 40 тысяч пробега. Об этом свидетельствуют хруст, скрип и стуки в зоне приводных валов. Чтобы определить, с какой стороны ШРУС требует замены, нужно вывернуть руль до упора и тронуться с места. В 90% случаев изношенный привод проявит себя хрустом. Для контроля можно с вывернутым сначала в одну, а после в другую сторону, сдать назад. Если ШРУС изношен, хруст будет слышен сразу.

Это в том случае, когда нет никаких визуальных признаков износа:

1. Потеки смазки около наружного шарнира.
2. Трещины, разрывы на пыльнике.
3. Утерянные или смещенные хомуты.
4. Явный люфт при провороте вывешенного колеса.

Если есть визуальные признаки износа, ШРУС на Гранте меняем как можно скорее.

Какую тормозную жидкость необходимо использовать на Ладе Гранта

Для того чтобы заменить отработанную жидкость на новую, рекомендуется приобрести «РОСДОТ», произведенный в городе Дзержинске, или «КАПРОС-ДОТ». Объем реагента для замены должен быть не менее 450-550 миллилитров. По отзывам потребителей, большая их часть предпочитает для проведения замены использовать тормозной реагент фирмы РОСДОТ. Согласно исследованиям журнала «За рулем», рассматриваемая марка тормозной жидкости занимает наилучшее место в рейтинге. Это может быть существенной причиной выбора именно этой марки для замены.

Были проведены исследования состава рабочих жидкостей DOT-4. Все они могут быть совмещены друг с другом. Правда, есть небольшие отличия веществ друг от друга.

Современные классы тормозной жидкости имеют различия друг от друга по назначению:

Тормозная жидкость	Описание и назначение
DOT-3 (на основе гликоля)	Используется для автомобилей, передвигающихся с умеренной скоростью. Такие транспортные средства оборудованы барабанными тормозами или передними дисковыми тормозами.
DOT 4 (большая часть из гликоля)	Распространено использование на автомобилях нового поколения, развивающих большую скорость и оснащенных, в основном, дисковыми тормозами для всех колес.
DOT 5.1 (в основе большая часть гликоля)	Применяется на быстрых гоночных автомобилях, которые имеют большие тепловые перегревания тормозной системы.
DOT 5 (основа состоит из силикона)	На распространенных автомобилях применение почти не осуществляется.

Рабочие реагенты, которые перечислены выше, не рекомендуется смешивать. Единственное исключение – хорошее смешивание возможно, если цветовая гамма применяемых реагентов особо не отличается друг от друга. Если Гранта с АБС, то установленный на ней бортовой компьютер управляет всеми действиями антиблокиратора.

Иначе говоря, АБС встраивается в систему торможения Лады Гранта. При наличии такой системы, компьютер регулирует открытие и закрытие клапанов, давление, организуется рывок для прокачки.

Подготовка к замене тормозной жидкости автомобиля с АБС: условия и необходимый инструментарий

В процессе обслуживания системы замедления авто необходим свободный доступ к рабочим цилиндрам каждого колеса. Поэтому наиболее подходящим местом для произведения работ является смотровая канава или эстакада.

При выполнении процедуры понадобится помощник и набор приспособлений:

• набор рожковых ключей;
• медицинский шприц большого объема и соответствующий диаметру наконечника шланг длиной около 10-15 см (альтернатива – груша);
• тара для извлекаемой тормозной жидкости;
• трубка длиной 20-30 см; диаметр – немного меньше диаметра штуцера на тормозных цилиндрах (для обеспечения натяга).

Как правильно заливать тормозную жидкость

Замена тормозного реагента на Ладе Гранта должна производиться после каждых пройденных 45 тысяч километров пробега или через 2-3 года использования. Следует сказать, что замену можно произвести и своими руками.

Нужно сразу сказать, что замена реагента производится на Гранте, который изначально устанавливается на эстакаду. Сначала нужно отвернуть пробку от горловины бачка для залива жидкости. Потом производят откачку отработавшей рабочей жидкости. Это лучше сделать при помощи шприца или резиновой груши. Только после этого неиспользованная ранее тормозная жидкость заливается в емкость.

Во время процесса залива тормозной жидкости нужно быть максимально внимательным и соблюдать особую осторожность. Если жидкость попадет на окрашенные поверхности, ее нужно будет быстро убрать, так как она может повредить лакокрасочное покрытие

Потом производится прокачка гидропривода, по которому происходит поступление тормозной жидкости.

Прокачка совершается до того момента, пока из штуцеров на всех прокачиваемых рабочих цилиндров будет выходить более светлая, чем использованная жидкость. Прокачка осуществляется при выключенном двигателе, сначала на одном контуре, а потом на другом.

Существует следующий порядок проведения замены:

1. Первым прокачивается система обеспечения тормозов, расположенная справа на заднем колесе.
2. Затем происходит очищение от отработанного реагента механизма левого переднего колеса.
3. Далее наступает очередь системы левого заднего колеса.
4. Заканчивается прокачка механизмом правого переднего колеса.

Прежде чем начать процесс очищения системы от старой тормозной жидкости, нужно проверить объем жидкости для осуществления тормозов, которая находится в бачке гидропривода тормозов. Если уровень жидкости недостаточный, то ее нужно долить. При прокачке тормозов понадобится еще один человек.

Сначала следует освободить от мусора и загрязнений штуцер правого заднего колеса. Для очищения сначала откручивают находящийся на штуцере колпачок. Потом он оснащается шлангом, а другой конец опускается в емкость, в которой находится тормозная жидкость. В это время партнер нажимает один или два раза на педаль тормоза до конца и оставляет ее в удержанном состоянии.

Потом нужно отвернуть штуцер прокачки наполовину, но не полностью. В это время отработанная тормозная жидкость будет вытекать.

Помощник должен продолжать нажимать на педаль тормоза до того момента, пока жидкость не уходит. Все это нужно повторять до появления новой, чистой тормозной жидкости. Затем шланг убирается, штуцер тщательно протирается и на него возвращается защищающий его колпачок. Далее вся процедура повторяется для освобождения от засорившейся рабочей жидкости механизма переднего колеса слева. Такая же последовательность прокачки тормозного механизма следующего контура. Единственное, нужно наблюдать за наличием жидкости в емкости.

Можно произвести замену тормозной жидкости другим, более простым методом. Для такой процедуры нахождение партнера не требуется. Однако запас тормозной жидкости должен быть не менее литра.

Замена отработанной жидкости может быть сделана только на Lada Granta, который располагается на эстакаде или имеет пространство для подхода к бачку. Тормозную жидкость вначале убирают, потом дополняют новую жидкость до максимальной отметки, и, чтобы сделать процедуру прокачки быстрее, надевают шланги на все отростки прокачиваемых цилиндров.

Свободные концы трубок находятся в подготовленных емкостях. Обычно процесс прокачки заканчивается, если вылилось 200-250 мл используемого реагента. Затем штуцеры хорошо заворачиваются, возвращаются на место защитные колпачки, и фиксируется количество тормозной жидкости в главном тормозном цилиндре

После этого автовладелец обращает внимание на уровень тормозной жидкости в бачке и понимает, сколько ТЖ нужно еще залить

Самостоятельное исправление загорания лампочки ABS

Рассмотрим, какие мероприятия необходимо провести для устранения неполадки без обращения в автомастерскую:

1. Поднимите крышку капота, отсоедините провода, ведущие к аккумулятору.
2. Прямо под крышкой капота находится электронный управляющий блок ABS. Как правило, он расположен совместно с гидромодулятором, который распределяет тормозные усилия. Данный элемент можно распознать по большому количеству тормозных трубочек, подведенных к блоку, и связке автопроводов с разъемом.
3. Далее нужно отсоединить разъем и внимательно рассмотреть, нет ли на его поверхности повреждений или жидкости. При необходимости нужно продуть разъем и хорошенько просушить.
4. Продиагностируйте предохранители. Это лучше сделать в первую очередь, но ничего страшного, если вы осуществите такие действия на данной стадии.

За антиблокировочную тормозную систему отвечают несколько предохранителей. Они чаще всего располагаются в монтажном блоке, находящемся под капотом.

Дальше все немного сложнее:

1. Хорошо, если вы имеете в наличии автомобильный подъемник, чтобы смотреть на нем. Если такой установки нет, можно воспользоваться домкратом. Главное – для начала рассмотреть провода, которые подключены к датчикам колес, чтобы исключить повреждения. Проводка в большинстве случаев перетирается о поверхность колес или слетает с удерживающих креплений – это ведет к тому, что загорается лампочка.
2. Конструкция датчика на колесах предполагает соединение его с проводом с прикрепленным на конце разъемом. Провод может иметь длину до 1 метра. Вам нужно обнаружить эти разъемы, проверить, есть ли в них контакт и какого он качества. Осмотрите поверхность разъема на наличие влаги или ржавчины.
3. Если ваши старания ни к чему не привели, и лампочка ABS по-прежнему горит, необходим визит в автомастерскую. Бывает, что устранить ошибку «ребутом» (с помощью снятия клемм аккумулятора) не получается.

Выше мы описали действия для самостоятельного обнаружения неисправности, при которой горит лампочка ABS, и ее устранения. Специалисты автосервиса подсоединят ваше авто к компьютерному диагностическому оборудованию, и с его помощью определят причину поломки. Периодически попадаются довольно серьезные случаи, предполагающие незамедлительную помощь профессионалов.

Датчики индуктивного типа

Для работы датчиков, установленных в передних тормозных механизмах, на корпусах наружных шарниров приводов передних колес выполнены зубчатые венцы.

Для работы датчиков, в задних механизмах под тормозными барабанами установлены задающие диски.

Рис. 4. Датчик скорости заднего колеса

Импульсные сигналы с датчиков поступают в блок управления.

При блокировке одного из колес гидромодулятор по команде блока управления ограничивает давление в соответствующем канале.

При обнаружении неисправности блок управления информирует водителя с помощью контрольной лампы на щитке приборов.

Определить неполадку можно по кодам неисправности.

Неисправность АБС может быть вызвана отказом датчиков вращения колес или неисправностью самого гидравлического блока клапанов.

При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается.

Снятие гидроагрегата АБС

Устанавливаем автомобиль на подъемник или смотровую канаву.

Снимаем аккумулятор.

Отсоединяем штекерную колодку проводов от гидроагрегата.

Отсоединяем тормозные трубки, идущие к тормозным механизмам от гидроагрегата антиблокировочной системы. Устанавливаем заглушки на трубки и отверстия в гидроагрегате.

Отсоединяем трубки первичного и вторичного контура главного цилиндра от гидроагрегата АБС.

Головкой на 13 откручиваем два болта крепления кронштейна гидроагрегата к переднему лонжерону.

Снимаем гидроагрегат с кронштейном в сборе.

Ключом на 10 откручиваем гидроагрегат от кронштейна.

Установка гидроагрегата

Устанавливаем гидроагрегат на кронштейн и закрепляем гайками. Момент затяжки гаек 7 – 10 Нм.

Устанавливаем гидроагрегат с кронштейном в сборе на кузов автомобиля и закручиваем два болта с шайбами крепления гидроагрегата к левому лонжерону.

Извлекаем заглушки и присоединяем трубки к гидроагрегату АБС. Момент затяжки штуцеров трубок 15 – 18 Нм.

Присоединяем штекерную колодку. Устанавливаем аккумулятор. Прокачиваем систему тормозов.

Снятие и установка датчика и ротора АБС переднего колеса

Устанавливаем автомобиль на подъемник или смотровую канаву.

Отсоединяем колодку жгута датчика скорости переднего колеса от переднего жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снимаем жгут датчика из кронштейнов на стойке передней подвески и кузове автомобиля.

Головкой TORX E8 откручиваем болт крепления датчика скорости к кронштейну на поворотном кулаке и снимаем датчик.

Установка датчика скорости переднего колеса

Перед установкой наносим смазку АЗМОЛ ЛСЦ-15 на сопрягаемые отверстия. Устанавливаем датчик в обратном порядке. Момент затяжки болта крепления датчика 6 – 9 Нм (0.6 – 0,9 кгсм).

Если необходимо заменить ротор АБС переднего колеса, то заменяем привод в сборе: (привод правого переднего колеса дет. 11180-2215010-10, привод левого переднего колеса дет. 21700-2215011-00) или шарнир наружный в сборе (дет. 11186-2215012-00).

Снятие датчика скорости и ротора заднего колеса Лада Гранта

Устанавливаем автомобиль на подъемник или смотровую яму.

Отсоединяем штекерную колодку жгута датчика скорости заднего колеса от жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снять жгут датчика скорости заднего колеса из скоб крепления, расположенных на рычагах задней подвески и кузова автомобиля.

Головкой TORX E8 отворачиваем болт крепления датчика скорости к кронштейну.

Снимаем датчик скорости заднего колеса.

Перед установкой датчика скорости, смазываем консистентной смазкой сопрягаемые детали.

Момент затяжки болта крепления датчика 6 – 9 Нм.

Снятие ротора заднего колеса

Установить автомобиль на подъемник и снять заднее колесо.

Головкой на 7 откручиваем направляющие штифты крепления барабана.

Вставляем штифты в отверстия тормозного барабана с резьбой и вкручиваем последовательно штифты. Тем самым, спрессовывая тормозной барабан.

Снимаем тормозной барабан

Извлекаем ротор заднего колеса

В задней колодке автомобиля с системой АБС отверстие, в которое входит наконечник датчика скорости

Установка

Наносим смазку на посадочный поясок ступицы смазку, устанавливаем тормозной барабан и заворачиваем направляющие штифты. Момент затяжки штифтов 7 – 15 Нм. Устанавливаем колесо.

Типы систем АБС

1. ABS включает: блок гидроклапанов, гидроаккумулятор, насос (прокачивается в гаражных условиях);
2. Насос, гидроаккумулятор и блок гидроклапанов размещены по разным узлам, такая тормозная система кроме модуля ABS включает в себя и дополнительные модули ESP, SBC (прокачивается в условиях СТО). Необходимо иметь диагностический сканер чтобы контролировать клапана модулятора.

Исходя из особенностей, можно сделать вывод, что прежде как прокачать тормоза с АБС определитесь с типом именно вашей системы так как данная инструкция будет актуальна лишь для стандартной антиблокировочной системы.
