Как поменять редуктор на ваз 2106

Различия в редукторах заднего моста ВАЗ

РЗМ различаются по передаточному числу главной пары, всего на ВАЗ-классике существуют четыре вида редукторов:

Самое «тихоходным» является РЗМ 2102, его ведущая шестерня имеет 9 зубьев, на ведомой шестеренке их 40. Чтобы сосчитать передаточное число редуктора, необходимо число зубьев планетарки разделить на число зубьев ведущего вала, для ВАЗ 2102 ПЧ получается равным 4,44.

«Копеечный» редуктор (2101) соответственно имеет количество зубьев на шестернях 10/43, поэтому ПЧ у него равняется 4,3. Следующим, более скоростным, является РЗМ 2103 – у него соотношение 1041, а значит, передаточное число равно 4,1. И наконец, самым «быстрым» будет редуктор 2106, с количеством зубьев 11/43 и ПЧ 3,9 соответственно.

Очень многие владельцы ВАЗ 2101-07 стремятся установить самый скоростной редуктор, но не всегда в этом есть необходимость. Если в автомобиле часто перевозится груз, то есть, машина является «рабочей лошадкой», высокая скорость ни к чему, а вот тяговитость очень будет кстати. Следует отметить, что РЗМ 2102 в запчастях не поставлялся, он устанавливался только на универсалах «двойках».

↑ Регулировка зазоров

Регулировку зазора в главной паре и предварительный натяг подшипников дифференциала проводим одновременно, в несколько этапов:

  • заворачиваем гайку со стороны ведомой шестерни до полного устранения зазора в зацеплении;
  • Штангенциркулем измеряем расстояние между крышками;
  • заворачиваем вторую гайку до упора и дотягиваем ее на 1–2 зуба гайки. Расстояние между крышками должно увеличиться приблизительно на 0,1 мм;
  • вращением первой гайки выставляем требуемый зазор в зацеплении 0,08–0,13 мм. Это минимально ощутимый пальцами люфт в зацеплении, сопровождающийся легким стуком зуба о зуб;
  • рукой контролируем постоянство величины зазора в зацеплении и постепенно затягиваем обе гайки до тех пор, пока расстояние между крышками не увеличится на 0,2 мм. Это обеспечит необходимый натяг подшипников.

Медленно проворачиваем ведомую шестерню на три оборота и одновременно прощупываем люфт в зацеплении каждой пары зубьев.

Если он равномерен во всех положениях шестерен, то устанавливаем стопорные пластины.

Уменьшение (увеличение) люфта в каком-либо секторе говорит о деформации корпуса дифференциала и необходимости его замены или торцевания на токарном станке.

Стопорные пластины бывают двух типов: с одной или с двумя лапками.

В зависимости от положения прорези гайки устанавливаем одну из них.

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

  1. Сам сальник.
  2. Распорная втулка.
  3. Маслоотражающая шайба.
  4. Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

  1. Головка на 24
  2. Ключ на 17 (можно головку).
  3. Динамометр (можно заменить пружинными весами до 15 кг. ) или динамометрический ключ не менее, чем на 150 Н*см.
  4. Рожковый ключ на 13.
  5. Хорошая, толстая плоская отвёртка.
  6. Оправка под сальник.
  7. Молоток или киянка.
  8. Ёмкость под старое масло.
  9. Ветошь.
  10. Маркер.
  11. Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

  • если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.
  • если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.
  • если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

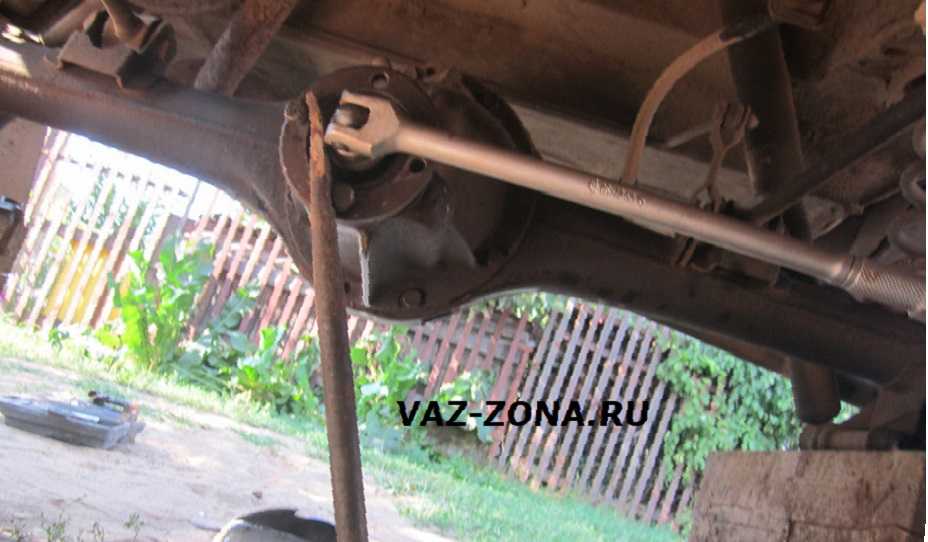

Снимаем колесо с домкрата (но далеко его не убираем) и откручиваем гайку на 24. Для того, чтобы её открутить подкладываем кирпичики под колёса, в качестве стопоров или же вкручиваем 2 болта и делаем упор из монтажки или трубы как показано на фото ниже.

Далее киянкой или молотком через деревянную проставку сбиваем фланец редуктора.

Вот теперь видно сам сальник и можно его достать отвёрткой или гаечным ключом.

Установка нового сальника в редуктор заднего моста.

Протрите место установки сальника от пыли и мусора Проверьте фланец на наличие выработки или ржавчины. Перед установкой, внешнюю часть сальника смажьте литолом. Запресуйте новый сальник через оправку на глубину 1.7-2мм от края редуктора. Если на фланце большая выработка, то сальник лучше забить немного глубже или наоборот слегка недобить. Упор делать только на внешний край сальника, иначе можно его повредить.

После установки сальника смажьте из маслёнки его внутреннюю часть маслом. И устанавливаем фланец.

Как затянуть гайку фланца заднего редуктора классики.

Затягиваем гайку исходя из того, что у Вас было для того, чтобы измерить силу с которой она была затянута. После затяжки проверьте, что бы не было люфта ни осевого (вперёд-назад), ни вверх-вниз, вправо-влево.

Собираем далее в процессе обратном сборке. Не забудьте долить масло в редуктор.

Ровных Вам дорог!

Ремонт заднего моста и замена редуктора

В зависимости от причины поломки, для восстановления работоспособности трансмиссии, могут понадобиться следующие ремонтные работы:

  • замена сальника редуктора ВАЗ 2106;
  • замена и регулировка главной пары;
  • дефектовка подшипников дифференциала и хвостовика и их замена в случае необходимости;
  • замена редуктора ВАЗ 2106.

Ремонт с заменой подшипников и (или) элементов главной пары редуктора – очень сложный в техническом плане. Он требует наличие специальных знаний и инструмента в процессе регулировки редуктора ВАЗ 2106. Как правило, этот узел регулируется либо на заводе, либо в специализированных мастерских. Посмотрев видео про ремонт редуктора ВАЗ 2106, вы можете сами в этом убедиться. Между тем, чтобы не допустить поломку этого элемента трансмиссии, необходимо следить, затянута ли гайка хвостовика, и нет ли течи масла из уплотнителей.

Замена сальника редуктора ВАЗ 2106 необходима в случае течи из-под него трансмиссионного масла. Простой подтяжкой гайки тут не обойтись. Поэтому прежде чем узнать, как отрегулировать редуктор ВАЗ 2106, научимся заменять потекший сальник. Для проведения ремонтных работ понадобятся:

  • набор рожковых гаечных ключей и торцевых головок;
  • съемник для снятия сальника;
  • смазка Литол-24;
  • оправка для установки нового сальника;
  • шестигранный ключ для откручивания сливной пробки;
  • молоток;
  • емкость для слива масла;
  • трансмиссионное масло.

Работы по замене сальника редуктора заднего моста лучше всего проводить на смотровой яме.

Замена производится в следующем порядке:

  1. Откручиваем пробку для слива масла, и, подставив емкость, сливаем его.
  2. Откручиваем карданный вал от фланца редуктора заднего моста.
  3. Отвинчиваем гайку фланца, считая точное количество оборотов, записываем значение.
  4. Снимаем фланец. Обычно он снимается легко, но можно легко постучать по нему молотком при его плотной установке.
  5. При наличии на поверхности фланца раковин, или выработки в месте прилегания сальника, он подлежит замене.
  6. С помощью съемника снимаем изношенный сальник редуктора заднего моста ВАЗ 2106.
  7. Новый сальник смазываем консистентной смазкой Литол-24 для облегчения его установки на место.
  8. С помощью оправки, легкими ударами молотка ставим сальник на место.
  9. Устанавливаем фланец и затягиваем гайку ровно на то самое количество оборотов, которое мы записали.
  10. Присоединяем карданный вал к заднему мосту.
  11. Заливаем масло в редуктор ВАЗ 2106 до уровня заливной горловины. Рекомендуется использовать трансмиссионное масло известных производителей. Нелишним будет добавить в него молибденовую присадку для снижения трения между деталями.

После проведения ремонта, необходимо также проверить состояние сапуна, и, при необходимости, очистить его. Если же возникла необходимость в полной замене этого узла, то нужно знать, что передаточное число редуктора ВАЗ 2106 составляет 3,9, при этом гарантируются показания спидометра автомобиля. О том, как снять редуктор ВАЗ 2106 читайте в других статьях на нашем сайте.

Устройство и принцип работы рулевого механизма ВАЗ 2106

Конструкция рулевого механизма ВАЗ 2106 весьма сложна. Однако именно она позволяет водителю уверенно управлять машиной в самых разных ситуациях. Все элементы системы управления приведены на рисунке ниже.

Система управления «шестёрки» очень сложна и состоит из многих элементов

Здесь же следует сказать о лёгкости управления «шестёркой». Чтобы крутить баранку, водитель прилагает минимум усилий. А следовательно, меньше устаёт при длительных поездках. Есть у рулевого управления «шестёрки» и ещё одна особенность: люфт. Он очень незначителен и не является признаком неисправности рулевой системы. Люфт руля «шестёрки» — обычное явление, он возникает из-за обилия в системе управления различных тяг и мелких элементов. Наконец, в самых поздних моделях «шестёрок» начали устанавливать травмобезопасные рулевые колонки, которые при сильном ударе могли складываться, повышая шансы водителя остаться в живых при серьёзной аварии. Работает рулевой механизм ВАЗ 2106 следующим образом:

  1. Водитель поворачивает руль в нужную сторону.
  2. В рулевом редукторе начинает двигаться червячный вал, приводимый в движение системой шарниров.
  3. Шестерня, сопряжённая с червячным валом, тоже начинает вращаться и перемещает двухгребневый ролик.
  4. Под действием ролика начинает вращаться вторичный вал рулевого редуктора.
  5. На этом валу крепятся сошки. Двигаясь, они приводят в движение основные рулевые тяги. Через эти детали усилие водителя передаётся на передние колёса, которые поворачиваются на необходимый угол.

Выход из строя рулевого механизма

При окончательном выходе редуктора из строя, полностью или в значительной мере теряется способность управлять транспортным средством. Как своевременно определить «скорый конец» рулевого механизма автомобиля ВАЗ 2106, чтобы не столкнуться с этим в самый неподходящий момент? Существует несколько «сигнальных огней», которые показывают, что рассматриваемому механизму необходима замена.

Проблема Причины и последствия
1. При повороте рулевого колеса слышны посторонние скрипы Это может свидетельствовать о попадании инородного вещества абразивного типа внутрь редуктора, внутреннем обрыве червяка или зубчатого колеса. Возможно заклинивание узла, утрата контроля над функциями управления транспортным средством
2. Значительный люфт рулевого колеса В большинстве случаев, люфт бывает вызван послаблением болта регулировки и устраняется его подтягиванием. Если подобная мера не дала результат, следовательно, редуктор автомобиля ВАЗ 2106 необходимо заменить
3. Течь масла Это может означать как прорыв уплотнительной прокладки, так и трещину или пробоину в корпусе. Это чревато большим расходом масла, недостаточной смазкой рулевого механизма и ускорением его неизбежного выхода из строя
4. Затруднение при вращении рулевого колеса Причиной является недостаточное смазывание, смещение угла зацепления червяка и зубчатых колес, частичное заклинивание движущихся частей и механизмов. Чревато повышением усталости водителя при длительной поездке, полным заклиниванием узла, утратой контроля над функциями управления транспортным средством
5. Стуки и вибрации в редукторе, которые ощущаются через рулевое колесо Причинами могут быть: ослабившийся болт регулировки, выход из строя уплотнительных муфт и прокладок, выработка движущихся в зацеплении механизмов. Возможно заклинивание узла, утрата контроля над функциями управления ТС

Замена редуктора транспортного средства не является особо сложным делом, однако это не значит, что оно не требует предварительной тщательной подготовки. Прежде всего, необходимо определиться с инструментами, которыми будет проводиться снятие: какие есть, а какие необходимо подготовить или приобрести.

Чтобы была произведена замена рулевого механизма на авто ВАЗ 2106, необходимо обзавестись комплектом гаечных ключей, пассатижами, плоскогубцами, приспособлением для выпрессовки пальцев шаровых опор. Без последнего процесс замены довольно заметно усложнится, что может сказаться на качестве проведенных работ. Поэтому не стоит экономить в ущерб собственной безопасности и комфорту.

Поскольку из-за некачественного монтажа механизмов управления автомобилем ВАЗ 2106 они могут выйти из строя в самый неподходящий момент, что подвергнет жизнь водителя, пассажиров и других участников дорожного движения необоснованной опасности. Далее необходимо произвести поверхностный осмотр корпуса редуктора на предмет повреждений и оценки внешнего состояния.

Он располагается в подкапотном пространстве, под главным тормозным цилиндром автомобиля. В случае значительного загрязнения, его желательно очистить от пыли, грязи и масляных потеков. Это повысит скорость и удобство проведения работ по замене.

Как разобрать рулевой редуктор «шестёрки»

Если водитель решил не менять редуктор на своей «шестёрке», а лишь заменить в нём сальники или подшипники, то редуктор придётся разобрать практически полностью. Чтобы это сделать, нужны следующие вещи:

  • большая торцевая головка на 30;
  • съёмник для редукторных сошек;
  • плоская отвёртка;
  • молоток;
  • тиски.

Последовательность работы

Сразу следует сказать, что съёмник и тиски являются главными инструментами при разборке редуктора. Без них разборку лучше не начинать, поскольку заменить эти инструменты ничем не удастся.

  1. На сошке редуктора есть крепёжная гайка. Она откручивается рожковым ключом. После этого редуктор устанавливается в тиски, на сошку надевается съёмник так, как показано на фото, и тяга аккуратно сдвигается съёмником с вала.

  2. Из отверстия для заливки масла выкручивается пробка. Масло из картера редуктора сливается в какую-нибудь пустую ёмкость. Затем с редуктора отворачивается гайка для регулирования, находящаяся под ней стопорная шайба тоже снимается.

  3. На верхней крышке редуктора есть 4 крепёжных болта. Они выкручиваются ключом на 14. Крышка снимается.
  4. Тяговый вал и его ролик извлекаются из редуктора.

  5. Теперь снимается крышка с червячной передачи. Она держится на четырёх болтах на 14, под ней есть тонкая уплотнительная прокладка, которую тоже следует аккуратно снять.

  6. Червячный вал больше ничто не держит и он аккуратно выбивается молотком из корпуса редуктора вместе с шарикоподшипниками.

  7. В отверстии червячного вала есть большой резиновый сальник. Его удобно извлекать с помощью обычной плоской отвёртки.

  8. С помощью молотка и большого ключа на 30 выбивается второй подшипник червячного вала, находящийся в корпусе редуктора.

  9. После этого все детали редуктора осматриваются на предмет поломок и механического износа. Изношенные детали заменяются новыми, затем редуктор собирается в обратном порядке.

↑ Сборка редуктора заднего моста

При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров изготовления старой и новой шестерен. Отклонение в размере со знаком « » или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4. Разница двух поправок составит 4–(–12)=16. Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого. При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого.

Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник. На конической части вала выгравирован заводской номер и отклонение в размере.

Посадочные места под подшипниками обтачиваем (можно обработать мелкой шкуркой) до скользящей посадки.

Запрессовываем наружные кольца переднего и заднего подшипников в картер.

На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер. Устанавливаем внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затягиваем гайку моментом 0,8–1,0 кгс.м.

Выставляем картер в горизонтальное положение по уровню.

В постели подшипников кладем круглый ровный стержень (удлинитель из набора торцевых головок) и плоским щупом определяем величину зазора между ним и пластиной приспособления.

Толщину регулировочного кольца определяем как разницу между величиной зазора и отклонением размера новой шестерни (с учетом знака).

Например, величина зазора составляет 2,8 мм, а отклонение размера шестерни –15. Значит необходимо установить регулировочное кольцо толщиной 2,8–(–0,15)=2,95 мм.

Устанавливаем регулировочное кольцо требуемой толщины на вал и с помощью отрезка трубы подходящего размера напрессовываем внутреннее кольцо подшипника.

Вставляем вал в картер. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника, манжету и фланец ведущей шестерни.

Постепенно затягиваем гайку динамометрическим ключом до момента 12 кгс.м.

Определяем момент проворачивания вала ведущей шестерни.

Для этого на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр. Усилие, при котором фланец начнет равномерно проворачиваться, должно составлять 7,6–9,5 кгс (что соответствует крутящему моменту 16–20 кгс.см) (для новых подшипников). Если усилие недостаточно – дотягиваем гайку фланца. При этом момент затяжки не должен превысить 26 кгс.м.

Если при затягивании гайки момент проворачивания превысил 20 кгс.см (9,5 кгс), разбираем редуктор и заменяем распорную втулку.

Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крышек подшипников.

Если был обнаружен осевой люфт в шестернях полуосей, то при сборке устанавливаем новые, более толстые опорные регулировочные кольца. Полуосевые шестерни должны встать в корпус дифференциала плотно, но проворачиваться от руки.

Из стального листа толщиной 2,5–3 мм изготавливаем ключ для затяжки регулировочных гаек.

Снятие и замена рулевого редуктора

Мероприятия, которые необходимы для замены рулевого механизма транспортного средства:

  1. Снятие рулевого колеса.
  2. Отсоединение рулевого вала.
  3. Рассоединяются средняя и левая боковая рулевая тяги от сошки, отводятся в стороны.
  4. Далее, при помощи двух гаечных ключей, отвинчиваются 3 болта, которые фиксируют рулевой редуктор к корпусу автомобиля. Перед тем, как выполнять указанную процедуру, необходимо провести снятие левого подкрылка.
  5. Отвинтив гайки, нужно извлечь болты. Делать это следует аккуратно, чтобы не потерять шайбы и прокладки, основная цель которых — регулировка соотношения двух валов.
  6. Снимаются прокладки (места их расположения необходимо пометить, поскольку при установке нового рулевого редуктора они будут помещаться обратно).
  7. Аккуратно опускается редуктор, который должен повиснуть на корпусе машины.
  8. После, через верх капота, рулевой редуктор вынимается.

Извлеченный рулевой механизм автомобиля ВАЗ 2106 необходимо окончательно очистить от загрязнений. Также проводятся работы по очистке места крепления редуктора. При необходимости проводятся работы по дефектации участка кузова в случае обнаружения следов коррозии или механического повреждения.

Недопустимо игнорировать любую, даже несущественную на ваш взгляд проблему с местом монтажа рулевого редуктора, так как в будущем это может свести на нет затраченный сейчас труд. Не рекомендуется оставлять поврежденные и подозрительные участки кузова без надлежащего ухода.

Установка рулевого редуктора выполняется в обратном порядке. Однако, для того чтобы замена прошла корректно, во время сборочных работ необходимо придерживаться следующих рекомендаций:

  1. При завинчивании болтов и гаек не нужно сразу их затягивать.
  2. После выполнения процесса монтажа крепежных элементов необходимо сесть за руль и провернуть его вправо, а потом влево на несколько оборотов. Благодаря этому действию происходит автоматическая регулировка — все детали и элементы окончательно подгоняются по своим посадочным местам.
  3. После выполнения описанных выше манипуляций необходимо окончательно затянуть все болтовые соединения и установить обратно все дополнительно снятые детали и элементы в обратном порядке.

Замена типа редуктора

Изменение передаточного числа редуктора влечет за собой и изменения в динамике автомобиля, возможно, новые характеристики ходовой части вам не понравятся. Снижение передаточного числа повысит скорость автомобиля, но снизится его мощность. Двигатель с малым объемом цилиндров может не разогнать автомобиль до желаемой скорости.

Узнать, подходит ли запчасть к автомобилю, можно в сервисных центрах ВАЗ или у консультантов нашего магазина сайт.

Автомобили семейства ВАЗ 2101-2107 не производятся уже несколько лет. Всего «классических» моделей существует семь, а разновидностей редуктора для них – четыре. Речь идет о редукторе заднего моста, который заменяют, когда он начинает издавать гул. Отметим, что причиной появления гула может быть не только редуктор, но и карданный вал, а если нет возможности установить причину, можно заменить оба указанных узла.

Разновидности и обозначения

Редукторы, предназначенные для «классических» автомобилей ВАЗ, имеют следующие передаточные числа:

  • 3,9 – для а/м ВАЗ-2106
  • 4,1 – ВАЗ-2103
  • 4,3 – ВАЗ-2101
  • 4,44 – ВАЗ-2102

На корпусе узла наносится цифровое обозначение. Например, последовательность вида «2101 1043» говорит о том, что передаточное число редуктора равно 43/10 = 4,3.
Мы взяли число, составленное двумя последними цифрами, и разделили на две первые цифры.

Конфигурацию трансмиссии классических автомобилей ВАЗ, выпускаемых в разное время, предугадать трудно. Например, в 70-е годы автомобили в кузове «универсал» оснащались редукторами с передаточным числом 4,44. Универсалы следующего поколения, ВАЗ-2104, в конструкции трансмиссии содержали редуктор «2106», как это не покажется странным. Выполняя замену узла, лучше оставить передаточное число тем же, каким оно было «с завода».

Распространенная ошибка

Допустим, заводом было предусмотрено, что конструкция автомобиля должна содержать узел «2103». Тогда, правомерной можно считать замену на редуктор «2101». В то же время, не рекомендуется использовать меньшее передаточное число, то есть устанавливать редуктор «2106» в данном случае нельзя. Выполнив такую замену, мы получим автомобиль с худшими динамическими показателями, чем было характерно ранее.

Если просто взять и изменить передаточное число редуктора заднего моста, показания спидометра перестанут соответствовать действительности.
Чтобы это исправить, необходимо будет правильно подобрать и заменить шестерню привода спидометра, расположенную в узле КПП. Обычно ничего не меняют, а для полноприводных автомобилей ВАЗ иногда даже используют разные редукторы, что недопустимо.

↑ Разборка редуктора заднего моста

Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

Ключом «на 14» отворачиваем болты крепления крышек подшипников.

Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

Проверяем отсутствие радиальных люфтов в шестернях полуосей.

Съемником спрессовываем внутренние кольца конических подшипников.

Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

Бородком выбиваем ось сателлитов.

Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты.

Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение.

Вынимаем из картера ведущую шестерню и деформированную распорную втулку. При сборке редуктора заменяем ее на новую.

Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

Подходящим инструментом выбиваем внешние кольца конических подшипников из картера.

Ремонт или замена, что лучше

Автовладельцы вазовской классики часто не могут решить, что лучше сделать – купить целиком готовый РЗМ в сборе или приобрести отдельные детали, произвести ремонт редуктора. Здесь действительно определиться сложно – цена нового редуктора, разумеется, выше, но хозяин машины освобождается от головной боли с регулировкой. Все дело в том, что хорошего мастера по вазовским редукторам найти не так просто, и нет никакой гарантии, что новая главная пара не загудит.

Если автовладелец покупает новый редуктор, а он гудит, деталь можно обменять по гарантии, но хозяин машины теряет деньги на снятии и установке РЗМ. В случае приобретения бракованной главной пары дороже обходится сам ремонт – придется платить мастеру за вторичную переборку редуктора ЗМ.

Почему течёт масло из редуктора заднего моста ВАЗ 2107, 2106?

Важно понимать, когда сальник течёт, а когда имеется простое запотевание. Если после использования машины около сальника не видно капель масла, можно считать, что сальник просто потеет

В ситуации, когда будут видны капли масла или след по которому шла капля, можно считать, что сальник течёт.

Причины течи сальника моста заднего редуктора ВАЗ 2107, 2106:

  • Износ маслосъёмных элементов сальника.
  • Разрыв стягивающей пружинки сальника.
  • Брак сальника.
  • Выработка на фланце.
  • Неисправный или засорённый сапун редуктора.

Когда сальник просто потеет, на редукторе ВАЗа, его можно и не менять, а если он течёт, то менять нужно обязательно! Но перед тем как менять сальник, проверьте работает ли сапун редуктора, просто понажимав на его головку, при этом она должна немного двигаться. Если она неподвижна, то в течи виноват скорее всего именно сапун, т.к. он не даёт выйти газам из редуктора из-за чего создаётся избыточное давление и давит масло из сальника. Так же попробуйте открутить и продуть сапун перед тем, ка решиться на замену сальника редуктора. Давайте теперь поговорим о его замене.

Дефекты в редукторе ЗМ

Повышенный люфт в РЗМ может образоваться из-за износа пальца сателлитов дифференциала – если взяться за карданный вал и покрутить его по часовой и против часовой стрелки, этот люфт можно ощутить. Также повышенный зазор может образоваться из-за износа шлицов внутри корпуса самого дифференциала.

Если не отрегулированы зазоры в главной паре ЗМ, при движении авто возникает характерный шум:

  • при повышении нагрузки (резком наборе скорости) слышен характерный вой в мосту;
  • при сбросе газа шум пропадает.

Гудеть ЗМ может и по-другому, но вышеописанный характерный признак чаще всего можно слышать на автомобилях ВАЗ-классика. Изношенные зубья главной пары хорошо видны на «планетарке» – они становятся закругленными, и на них часто отмечаются следы ржавчины.

Заливка масла в рулевой редуктор

Как уже говорилось выше, корпус рулевого редуктора герметичен. Внутрь заливается масло, которое позволяет значительно снизить трение деталей. Для вазовского редуктора подойдёт любое масло класса GL5 или GL4. Класс вязкости при этом должен быть SAE80-W90. Многие владельцы «шестёрок» заливают старое советское масло ТАД17, которое тоже обладает приемлемой вязкостью и стоит дешевле. Чтобы заправить редуктор полностью, потребуется 0.22 литра трансмиссионного масла.

Как проверить уровень масла в рулевом редукторе

Для того чтобы детали рулевого редуктора служили как можно дольше, водитель обязан периодически контролировать уровень масла в этом устройстве и при необходимости доливать смазку.

  1. На крышке редуктора имеется отверстие для заливки масла, закрытое пробкой. Пробка выкручивается с помощью рожкового ключа на 8.

  2. В отверстие до упора вставляется тонкая длинная отвёртка или щуп для масла. Масло должно доходить до нижней кромки маслосливного отверстия.

  3. Если уровень масла нормальный, пробка возвращается на место, закручивается, а потёки масла на крышке вытираются ветошью. Если уровень низкий, масло доливается.

Последовательность заливки масла

Если водителю необходимо долить в редуктор немного масла или поменять масло полностью, ему потребуется пустая пластиковая бутылка, обрезок пластиковой трубки и медицинский шприц самого большого объёма. Здесь же следует отметить, что в инструкции по эксплуатации машины сказано: масло в рулевом редукторе следует менять с периодичностью один раз в год.

  1. Пробка для масла на крышке редуктора отворачивается. На шприц надевается пластиковая трубка. Другой конец трубки вставляется в сливное отверстие редуктора, масло вытягивается в шприц и сливается в пустую пластиковую бутылку.

  2. После полного слива тем же шприцем в редуктор заливается новое масло. Заливать следует до тех пор, пока масло не начнёт капать из сливного отверстия. После этого пробка вкручивается на место, а крышка редуктора тщательно протирается ветошью.

Видео: самостоятельно меняем масло в рулевом редукторе «классики»

Итак, рулевой редуктор на «шестёрке» является деталью очень ответственной. От его состояния зависит не только управляемость автомобиля, но и безопасность водителя и пассажиров. Заменить редуктор сможет даже начинающий автолюбитель. Специальных навыков и знаний для этого не требуется. Нужно лишь уметь пользоваться гаечными ключами и в точности следовать рекомендациям, изложенным выше.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
ПорталМашин.ру
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
